W przewodach elektrycznych kolor nie jest ozdobą, tylko skrótem do odczytania funkcji żyły. Dlatego pytanie, czy czerwony to plus czy minus, ma sens tylko wtedy, gdy wiemy, z jakim typem zasilania mamy do czynienia: prądem stałym, instalacją domową 230 V albo starszym układem, w którym kolory bywają mylące. W tym artykule pokazuję to po ludzku, bez technicznego nadęcia, ale z naciskiem na bezpieczeństwo i praktykę.
Najkrótsza odpowiedź zależy od rodzaju zasilania
- W prądzie stałym czerwony przewód najczęściej oznacza biegun dodatni.
- W sieci domowej 230 V nie ma plusa i minusa, tylko fazę, neutralny i ochronny.
- W Polsce standardowo żółto-zielony oznacza PE, niebieski N, a brązowy, czarny lub szary to przewody fazowe.
- W starych instalacjach czerwony może oznaczać coś innego niż dziś, więc sam kolor nie wystarcza.
- Jeśli nie masz pewności, sprawdź oznaczenia i zmierz napięcie, zamiast zgadywać.
W sieci 230 V czerwony nie oznacza plusa
W domowej instalacji elektrycznej w Polsce pracuje prąd przemienny 230 V, 50 Hz. To oznacza, że nie mówimy tu o biegunie dodatnim i ujemnym, tylko o przewodzie fazowym, neutralnym i ochronnym. Ja zawsze zaczynam właśnie od tego rozróżnienia, bo ono od razu usuwa większość nieporozumień: w gniazdku czy w rozdzielnicy kolor czerwony nie daje automatycznie odpowiedzi, że to „plus”.

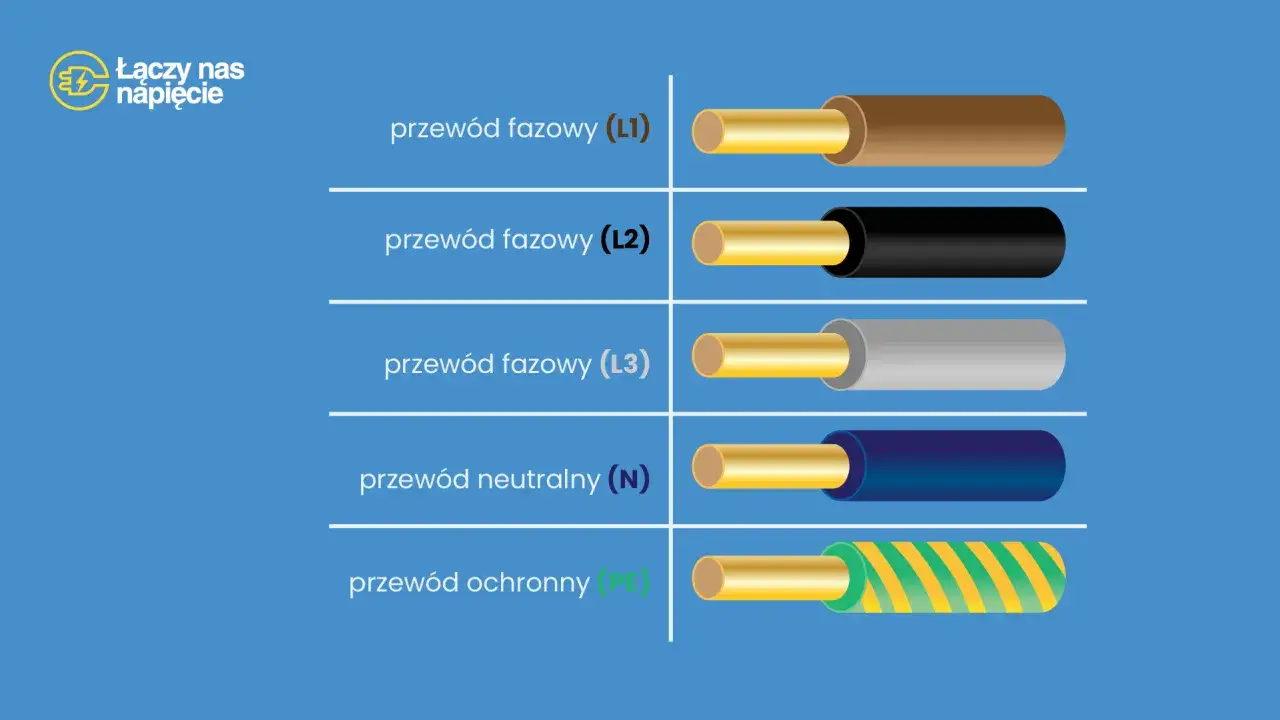

W praktyce faza to przewód, na którym występuje napięcie względem neutralnego, a neutralny zamyka obwód roboczy. Przewód ochronny PE służy do bezpieczeństwa i nie powinno się go traktować jak przewodu roboczego. W nowoczesnych instalacjach przewód fazowy ma zwykle kolor brązowy, czarny albo szary, neutralny jest niebieski, a ochronny żółto-zielony.
To ważne także dlatego, że w prądzie przemiennym biegunowość nie działa tak jak w baterii. Z tego powodu kolor czerwony w instalacji AC nie jest wiarygodnym wskaźnikiem „plusa”. Dalej pokażę, kiedy czerwony rzeczywiście bywa dodatni, a kiedy lepiej odłożyć założenia na bok.
Gdzie czerwony zwykle oznacza plus
W układach zasilanych prądem stałym sytuacja jest dużo bardziej intuicyjna. W wielu urządzeniach czerwony przewód oznacza biegun dodatni, a czarny biegun ujemny. Tak jest najczęściej w bateriach, akumulatorach, prostych zasilaczach, instalacjach 12 V i 24 V w aucie, kamperze albo łodzi, a także w części elektroniki użytkowej, taśmach LED i ładowarkach.
To jednak nadal jest konwencja, a nie prawo natury. Producenci sprzętu potrafią stosować własne oznaczenia, zwłaszcza w urządzeniach przemysłowych, telekomunikacyjnych i fotowoltaicznych. Zdarza się też, że zamiast czerwonego i czarnego pojawiają się inne kolory, a o polaryzacji informują dopiero symbole na obudowie: plus, minus, L+, L- albo opis na schemacie.
Dlatego ja traktuję czerwony przewód w DC jako mocną wskazówkę, ale nie jako dowód. Jeśli na zacisku widzę oznaczenie „+”, ważniejsze jest ono niż sam kolor izolacji. To podejście oszczędza najwięcej błędów, zwłaszcza gdy sprzęt pochodzi od różnych producentów. A skoro kolory pomagają, ale nie rozstrzygają wszystkiego, warto zobaczyć, jak czytać je poprawnie w polskich instalacjach.
Jak czytać kolory przewodów w Polsce
Najprościej mówiąc, kolor przewodu ma w instalacji elektrycznej przypominać o jego funkcji. W Polsce i szerzej w Europie trzyma się to dość konsekwentnie, ale tylko wtedy, gdy instalacja jest wykonana zgodnie ze standardem. Poniższa tabela zbiera najważniejsze skojarzenia, które przydają się w codziennej pracy i przy domowych naprawach.
| Kolor | Najczęstsze znaczenie | Na co uważać |
|---|---|---|
| Czerwony | W DC zwykle plus; w starszych układach AC bywał używany jako faza | Nie zakładaj funkcji tylko po barwie |
| Niebieski | W AC przewód neutralny N; w niektórych układach DC może oznaczać minus lub 0 V | Sprawdź schemat urządzenia, bo wyjątki się zdarzają |
| Żółto-zielony | Przewód ochronny PE | Nie używa się go jako fazy ani jako przewodu roboczego |
| Brązowy, czarny, szary | Przewody fazowe L w nowoczesnych instalacjach AC | W trójfazie to różne fazy, nie „plusy” |
Ta tabela dobrze pokazuje główną zasadę: w instalacji AC kolor opisuje funkcję, a nie biegunowość. W DC kolor częściej pomaga rozpoznać plus i minus, ale nadal trzeba go potwierdzić. Z tego powodu przy obcych przewodach czy nieopisanych urządzeniach nie ufam jednemu detalowi, tylko patrzę na cały układ oznaczeń. I właśnie tu zaczynają się problemy ze starszymi instalacjami.
Dlaczego stare instalacje potrafią wprowadzić w błąd
Najwięcej pomyłek widzę tam, gdzie instalacja była przerabiana kilka razy albo pochodzi z czasów, gdy stosowano inne kolory. W starszych mieszkaniach czerwony mógł być przewodem fazowym, a inne żyły miały barwy, które dziś nie odpowiadają obecnym standardom. Do tego dochodzą prowizoryczne naprawy, taśmy izolacyjne i złączki, które potrafią zmienić obraz całego obwodu.
W takich miejscach nie zakładam, że kolor mówi prawdę. Jeśli instalacja jest stara, jeśli w puszce widać różne wersje kabli albo ktoś po drodze dokładał przedłużki, kolor staje się tylko tropem. Warto wtedy pamiętać o przewodzie PEN, czyli żyły łączącej funkcję ochronną i neutralną w starszych układach. Dla laika to wygląda jak „jeden przewód od wszystkiego”, ale w praktyce wymaga ostrożności i poprawnej identyfikacji.
Jeżeli ktoś planuje wymianę gniazdka, lampy albo zasilacza w takim środowisku, sama barwa izolacji może po prostu wprowadzić w błąd. Dlatego przejście od „patrzę na kolor” do „sprawdzam, co to za przewód” jest tu konieczne. Następny krok to już nie zgadywanie, tylko bezpieczna weryfikacja.
Jak sprawdzić biegunowość bez zgadywania
Gdy mam w ręku nieopisany przewód, najpierw ustalam, czy pracuję z AC czy DC. To podstawowa decyzja, bo od niej zależy cały sposób pomiaru. Potem sprawdzam oznaczenia na urządzeniu, schemat lub nadruk przy zaciskach. Dopiero na końcu sięgam po miernik.
- Odłączam zasilanie, jeśli pracuję przy instalacji, którą da się bezpiecznie wyłączyć.
- Sprawdzam oznaczenia typu +, -, L, N i PE.
- Do DC używam multimetru ustawionego na pomiar napięcia stałego.
- Do AC używam pomiaru napięcia przemiennego i porównuję fazę z neutralnym.
- Jeśli wynik nie zgadza się z opisem, przerywam pracę i weryfikuję połączenia od nowa.
Próbnik neonowy może pomóc przy sprawdzaniu obecności fazy, ale nie zastępuje miernika i nie rozstrzyga wszystkiego. W pracy z instalacją liczy się nie to, co „wygląda na poprawne”, tylko to, co rzeczywiście pokazuje pomiar. To właśnie ten nawyk odróżnia bezpieczną szybką naprawę od kosztownej pomyłki. Na koniec zostaje jeszcze krótka checklista, którą sam trzymam w głowie przed każdym podłączeniem.
Trzy rzeczy, które sprawdzam przed podłączeniem przewodu
Jeśli mam pod ręką czerwony przewód, nie pytam najpierw, czy to plus. Najpierw sprawdzam, w jakim systemie pracuję, potem szukam oznaczeń, a dopiero na końcu patrzę na barwę. Taka kolejność jest prostsza niż zapamiętywanie setek wyjątków i po prostu lepiej chroni przed pomyłką.
- Typ zasilania - AC czy DC.
- Oznaczenia zacisków - plus, minus, L, N albo PE.
- Pomiar - multimetrem, nie na oko.
Jeżeli coś się nie zgadza, nie poprawiam tego taśmą ani „logiką z internetu”. Najpierw weryfikuję połączenie, bo w elektryce czerwony przewód bywa pomocny, ale sam w sobie nie jest odpowiedzią. I właśnie to jest najbezpieczniejsze podejście, gdy chcesz naprawdę wiedzieć, czy dany czerwony kabel oznacza plus, minus, czy po prostu fazę.
