Dioda zenera to jeden z najprostszych sposobów na ograniczenie i ustabilizowanie napięcia w małym układzie, ale działa dobrze tylko wtedy, gdy poprawnie dobierzesz prąd, rezystor i moc strat. W tym tekście pokazuję, jak pracuje taki element, gdzie naprawdę się sprawdza, kiedy lepiej wybrać inne rozwiązanie i na jakie błędy uważać przy projektowaniu. To praktyczny przewodnik dla osób, które chcą zrozumieć temat bez technicznego nadmiaru.
Co musisz wiedzieć, zanim włączysz ją do układu
- Stabilizuje napięcie w kierunku zaporowym, ale nie robi tego idealnie bez dodatkowych warunków.
- W prostym układzie równoległym to rezystor szeregowy ogranicza prąd i decyduje o bezpieczeństwie całości.
- Prąd minimalny, moc strat, tolerancja i temperatura mają większe znaczenie niż sama wartość katalogowa.
- Do krótkich przepięć często lepszy jest TVS, a do precyzyjniejszej referencji TL431 lub gotowy stabilizator.
- Najlepsze rezultaty daje prosty układ o małym obciążeniu, a nie próba zasilania nim całego urządzenia.

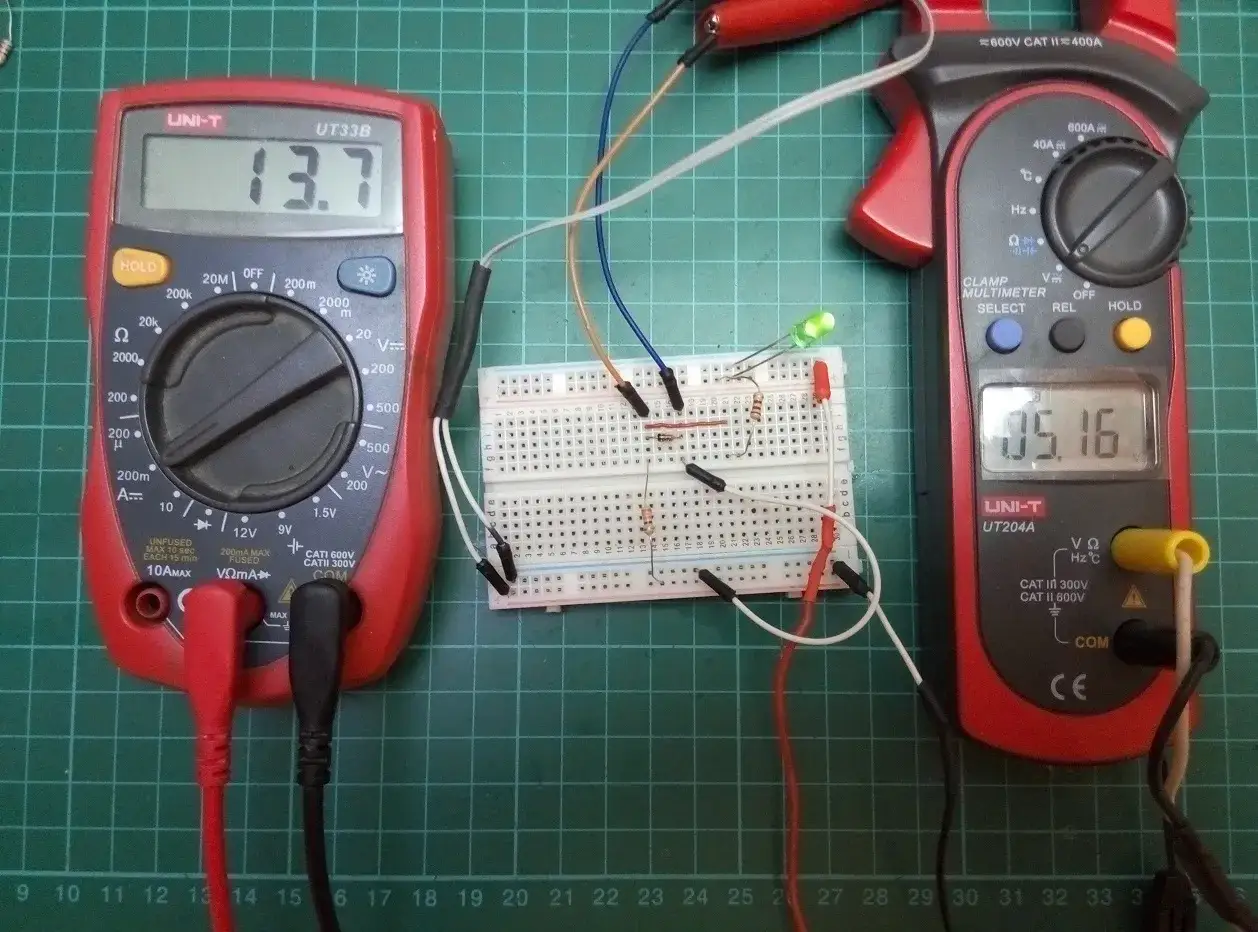

Jak działa stabilizacja napięcia w praktyce
W układzie ze spolaryzowaniem zaporowym taki element zaczyna przewodzić, gdy napięcie osiąga okolice wartości znamionowej. Od tego momentu napięcie na nim zmienia się niewiele, a nadmiar prądu przejmuje gałąź zasilania i rezystor szeregowy. Właśnie dlatego to rozwiązanie jest tak popularne w prostych układach pomocniczych: daje szybki efekt bez rozbudowanej elektroniki.
Najważniejszy szczegół jest jednak mało widowiskowy: to nie dioda „trzyma” napięcie sama z siebie. Bez rezystora lub innego ograniczenia prądu układ przestaje być przewidywalny, a element może się przegrzać. W praktyce napięcie wyjściowe zależy też od obciążenia, bo każdy dodatkowy miliamper zmienia warunki pracy całej gałęzi.
Warto znać dwa pojęcia. Impedancja dynamiczna mówi, jak bardzo zmienia się napięcie przy zmianie prądu; im jest niższa, tym lepiej dla stabilizacji. Z kolei współczynnik temperaturowy opisuje, jak napięcie dryfuje wraz z temperaturą. To właśnie z tego powodu egzemplarze o podobnej wartości nominalnej mogą zachowywać się inaczej w gorącym, zamkniętym urządzeniu i inaczej na otwartym stole laboratoryjnym.
W praktyce najczęściej trafiam na sytuację, w której kluczowe jest nie samo „czy działa”, tylko „czy działa stabilnie w całym zakresie zasilania i temperatury”. Gdy to już rozumiesz, łatwiej ocenić, gdzie taki układ ma sens, a gdzie będzie tylko prostym obejściem.
Gdzie sprawdza się najlepiej
Najbardziej lubię stosować ten element tam, gdzie potrzebuję prostego ograniczenia albo punktu odniesienia, a nie pełnoprawnego regulatora. To może być ochronne podtrzymanie napięcia na wejściu tranzystora, zabezpieczenie prostego wejścia pomiarowego albo zrobienie niedrogiej referencji w układzie hobby. W takich zastosowaniach liczy się szybkość, prostota i niski koszt.
W realnych projektach najczęściej widzę trzy sensowne scenariusze:
- ograniczenie napięcia na wejściu układu logicznego lub analogowego,
- prosty stabilizator równoległy dla małego obciążenia,
- ochrona tranzystora, LED-ów albo wejścia przetwornika przed nadmiernym napięciem.
Tu dobrze widać granicę zastosowań: jeśli obciążenie jest niewielkie i zmienne tylko w małym zakresie, układ jest zaskakująco użyteczny. Jeśli jednak chcesz zasilać nim coś bardziej wymagającego, lepiej od razu spojrzeć na alternatywy, bo oszczędność na początku często kończy się stratą energii i ciepłem.
Jak dobrać parametry i rezystor bez zgadywania
Dobór zaczynam zawsze od dwóch liczb: napięcia, które chcę utrzymać, i prądu, który układ ma oddać do obciążenia. Potem sprawdzam notę katalogową, bo to ona mówi, przy jakim prądzie element rzeczywiście trzyma swoją wartość i ile mocy może bezpiecznie rozproszyć. Dopiero na końcu dobieram rezystor.
W małych układach pomocniczych często celuję w kilka miliamperów prądu pracy, ale nie traktuję tego jako reguły uniwersalnej. Jedne wersje potrzebują wyraźnie większego prądu testowego, inne radzą sobie przy mniejszych wartościach, więc nota katalogowa zawsze ma tu ostatnie słowo.
| Parametr | Co oznacza w praktyce | Na co patrzeć |
|---|---|---|
| Napięcie stabilizacji | Docelowy poziom, wokół którego pracuje układ | Dobierz je do wymaganego napięcia wejściowego lub progu ograniczenia |
| Prąd testowy | Prąd, przy którym producent podaje wartość napięcia | Sprawdź, czy w twoim układzie element rzeczywiście osiąga ten zakres |
| Moc strat | Ile energii może zamienić w ciepło | Zostaw zapas, zwłaszcza w zamkniętej obudowie |
| Tolerancja | Rozrzut wartości między egzemplarzami | Im mniejsza, tym dokładniejszy układ |
| Impedancja dynamiczna | Jak bardzo napięcie „pływa” wraz z prądem | Niższa wartość oznacza lepszą stabilizację |
Praktyczny wzór jest prosty: R = (Vin − Vz) / I. W wersji bardziej użytkowej liczę prąd tak, by po odjęciu obciążenia wciąż zostało kilka miliamperów na pracę samej diody. Jeśli na wejściu mam 12 V, chcę 5,1 V i obciążenie pobiera do 20 mA, to rezystor rzędu 270 Ω bywa sensownym punktem startu, ale zawsze sprawdzam jeszcze moc przy najmniejszym obciążeniu.
To właśnie ten etap odróżnia udany układ od „działa na stole, psuje się po zamknięciu obudowy”. Gdy obliczenie już masz, najważniejsze staje się unikanie błędów, które w praktyce pojawiają się zaskakująco często.
Najczęstsze błędy, które psują cały układ
Najbardziej klasyczny błąd to podłączenie elementu bez rezystora ograniczającego. W takim układzie prąd rośnie za bardzo, a zamiast stabilizacji dostajesz grzanie i szybką degradację. Drugi problem to dobieranie wartości tylko „na oko”, bez sprawdzenia zakresu temperatury i tolerancji.
W praktyce widzę też kilka innych potknięć, które warto wyłapać od razu:
- wybranie zbyt małej mocy znamionowej,
- zakładanie, że napięcie będzie idealnie stałe niezależnie od obciążenia,
- użycie elementu jako głównego regulatora przy zbyt dużym prądzie,
- ignorowanie temperatury otoczenia i słabego chłodzenia,
- zastosowanie wersji o przypadkowej wartości zamiast takiej, która pasuje do układu logicznie.
Jeśli mam wskazać jedną rzecz, która najczęściej ratuje projekt, to jest nią zapas mocy. Lepiej zostawić margines niż liczyć, że wszystko będzie działało na granicy katalogu. A gdy zależy ci na większej dokładności albo lepszej sprawności, wchodzimy już w porównanie z innymi rozwiązaniami.
Kiedy lepiej wybrać TL431, stabilizator liniowy albo TVS
Nie każdy problem z napięciem trzeba rozwiązywać tym samym elementem. W prostych aplikacjach Zenera daje minimum części i szybki efekt, ale w bardziej wymagających układach lepiej użyć rozwiązania zaprojektowanego do konkretnego zadania. Różnica jest szczególnie widoczna wtedy, gdy ważna staje się precyzja, sprawność albo odporność na impulsy.
| Rozwiązanie | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Dioda Zenera | Proste ograniczenie i małe układy odniesienia | Niska cena, prostota, mało elementów | Średnia dokładność, straty mocy, ograniczona precyzja |
| TL431 | Regulowane źródło odniesienia i lepsza stabilizacja | Większa dokładność, mały pobór, duża elastyczność | Wymaga poprawnego zaprojektowania pętli i kilku elementów więcej |
| Stabilizator liniowy | Zasilanie układów, które potrzebują stałego napięcia | Wygodny, przewidywalny, prosty w użyciu | Straty na różnicy napięć i ograniczona wydajność cieplna |
| TVS | Ochrona przed krótkimi przepięciami i ESD | Lepsza odporność na impulsy, szybka reakcja | Nie służy do ciągłej regulacji napięcia |
Ta tabela dobrze pokazuje, że podobieństwo na schemacie nie oznacza tego samego zachowania w praktyce. TVS lepiej znosi impuls, TL431 daje większą precyzję, a stabilizator liniowy rozwiązuje problem zasilania całego bloku. Właśnie dlatego przy wyborze patrzę nie tylko na wartość napięcia, ale też na charakter obciążenia i czas trwania zakłócenia.
Co zapamiętać, zanim zamkniesz projekt
Jeśli buduję prosty układ pomocniczy, ten element nadal ma sens, bo jest tani, szybki i przewidywalny w małej skali. Jeśli jednak potrzebuję czystego napięcia odniesienia, stabilności w szerokim zakresie temperatur albo lepszej sprawności, wybieram rozwiązanie bardziej wyspecjalizowane. To oszczędza czas, energię i poprawki po pierwszym uruchomieniu.
Najlepsza zasada, jaką stosuję, brzmi prosto: najpierw obciążenie i warunki pracy, dopiero potem wartość katalogowa. Gdy układ ma pracować w urządzeniu codziennym, a nie tylko na płytce testowej, taka kolejność naprawdę robi różnicę. W praktyce to właśnie ona decyduje, czy stabilizacja będzie tylko poprawna na papierze, czy faktycznie użyteczna po zmontowaniu całości.
