Znajomość właściwych metod obliczeniowych oraz standardowych wartości przekrojów kabli jest niezbędna przy każdej instalacji elektrycznej. Warto również zwrócić uwagę na dostępne narzędzia online, które mogą znacznie ułatwić ten proces, automatyzując obliczenia na podstawie wprowadzonych danych.
Kluczowe informacje:
- Obliczanie przekroju kabla wymaga uwzględnienia obciążenia prądowego, długości trasy oraz napięcia.
- Najczęściej stosowany wzór to S = (2 × L × I × ρ) / ΔU, gdzie S to przekrój w mm².
- Przy instalacjach trójfazowych warto pomnożyć wynik dla układu jednofazowego przez √3/2.
- Standardowe wartości przekrojów kabli to m.in. 0,75 mm², 1,5 mm², 2,5 mm², 4 mm² oraz 6 mm².
- Kalkulatory online mogą znacznie ułatwić obliczenia, automatyzując proces na podstawie wprowadzonych danych.
Jak obliczyć przekrój kabla – podstawowe informacje i wzory
Obliczanie przekroju kabla jest kluczowym krokiem w projektowaniu instalacji elektrycznych. Właściwy dobór przekroju ma ogromne znaczenie dla bezpieczeństwa oraz efektywności energetycznej. Aby obliczyć przekrój kabla, należy uwzględnić kilka kluczowych parametrów, takich jak obciążenie prądowe, długość trasy, napięcie zasilania oraz dopuszczalny spadek napięcia. W artykule przedstawimy najważniejsze wzory, które pomogą w precyzyjnym obliczeniu wymaganego przekroju.
Najczęściej stosowanym wzorem do obliczenia przekroju kabla jest: S = (2 × L × I × ρ) / ΔU, gdzie S to przekrój w mm², L to długość przewodu w metrach, I to prąd obciążenia w amperach, ρ to rezystywność miedzi, a ΔU to dopuszczalny spadek napięcia w woltach. Znajomość tego wzoru oraz innych, takich jak wzór oparty na mocy, jest niezbędna do prawidłowego doboru przekroju, co pozwala uniknąć potencjalnych problemów związanych z przegrzewaniem się przewodów czy ich uszkodzeniem.
Kluczowe parametry do obliczeń przekroju kabla
W obliczeniach przekroju kabla istotne są kluczowe parametry, które mają wpływ na jego wydajność i bezpieczeństwo. Przede wszystkim, obciążenie prądowe określa maksymalny prąd, jaki może płynąć przez kabel bez ryzyka jego przegrzania. Długość trasy wpływa na spadek napięcia, który może wystąpić w trakcie przesyłania energii. Napięcie zasilania to wartość, która również ma znaczenie przy doborze przekroju, ponieważ wyższe napięcia mogą wymagać grubszych przewodów. Wreszcie, dopuszczalny spadek napięcia jest kluczowy, aby zapewnić efektywność i bezpieczeństwo instalacji.
Wzory na obliczenie przekroju kabla – co warto wiedzieć
Do obliczenia przekroju kabla stosuje się różne wzory, które są dostosowane do różnych warunków pracy. Najpopularniejszym z nich jest wzór: S = (2 × L × I × ρ) / ΔU, który uwzględnia podstawowe parametry, takie jak długość przewodu oraz obciążenie prądowe. W przypadku obliczeń opartych na mocy, można użyć wzoru: S = (P / (U × cosφ)) × k, gdzie P to moc w watach, U to napięcie w woltach, a cosφ to współczynnik mocy. Dobrze jest znać te wzory, aby móc precyzyjnie dobrać przekrój kabla do konkretnej instalacji.Warto również pamiętać, że w przypadku instalacji trójfazowych, wynik należy pomnożyć przez √3/2, co pozwala na uzyskanie dokładnych wartości przekroju. Przy obliczeniach dla prądu stałego (DC) wzory są prostsze, ponieważ nie występuje przesunięcie fazowe, co ułatwia cały proces. Prawidłowe zastosowanie tych wzorów jest kluczowe, aby uniknąć błędów w obliczeniach i zapewnić bezpieczeństwo instalacji elektrycznej.
Praktyczne przykłady obliczeń przekroju kabla w różnych sytuacjach
Obliczenia przekroju kabla mogą różnić się w zależności od rodzaju instalacji. W przypadku instalacji jednofazowych, takich jak obwody oświetleniowe, typowe obciążenie wynosi około 10 A. Przy długości kabla wynoszącej 30 metrów i dopuszczalnym spadku napięcia 3%, można obliczyć wymagany przekrój kabla. Używając wzoru S = (2 × L × I × ρ) / ΔU, gdzie ρ dla miedzi wynosi 0,0175 Ω·mm²/m, otrzymujemy wynik, który powinien wskazywać na użycie kabla o przekroju 1,5 mm². To standardowy wybór dla takich instalacji, który zapewnia bezpieczeństwo i efektywność.
W przypadku instalacji trójfazowych, obliczenia są nieco bardziej skomplikowane. Przykładowo, dla obciążenia 20 A i długości 50 metrów, z dopuszczalnym spadkiem napięcia 3%, obliczenia wskazują na potrzebę użycia kabla o przekroju 2,5 mm². Warto pomnożyć wynik dla układu jednofazowego przez √3/2, co w tym przypadku również potwierdza, że 2,5 mm² to odpowiedni wybór. Tego typu obliczenia pomagają w doborze odpowiednich kabli, co jest kluczowe dla bezpieczeństwa i wydajności instalacji elektrycznych.
Obliczenia dla instalacji jednofazowych i trójfazowych
W instalacjach jednofazowych, takich jak obwody zasilające oświetlenie, obliczenia przekroju kabla opierają się na obciążeniu do 10 A. Na przykład, dla długości kabla 20 metrów, przekrój 1,5 mm² jest wystarczający, aby zminimalizować straty energii. Z kolei w instalacjach trójfazowych, dla obciążenia 15 A i długości 40 metrów, zaleca się użycie kabla o przekroju 2,5 mm², aby zapewnić odpowiednią wydajność i bezpieczeństwo. W każdym przypadku, dobór odpowiedniego przekroju jest kluczowy dla prawidłowego funkcjonowania instalacji elektrycznej.
Jak dobierać przekrój kabla do mocy urządzeń
Dobór odpowiedniego przekroju kabla do mocy urządzeń opiera się na kilku kluczowych zasadach. Przede wszystkim, należy znać moc urządzenia, co pozwala na wyliczenie wymaganego przekroju na podstawie obciążenia. Na przykład, dla urządzeń o mocy 1000 W, przy napięciu 230 V, odpowiedni przekrój kabla wynosi 1,5 mm². Warto również uwzględnić czynniki takie jak długość trasy i rodzaj instalacji, co może wpłynąć na wybór. W przypadku urządzeń o wyższej mocy, jak np. kuchenki elektryczne (3000 W), zaleca się użycie kabla o przekroju 4 mm², aby zapewnić bezpieczeństwo i efektywność.| Urządzenie | Moc (W) | Przekrój kabla (mm²) |
| Oświetlenie LED | 10 | 1,5 |
| Gniazdko | 2300 | 2,5 |
| Kuchenka elektryczna | 3000 | 4 |
Narzędzia online do obliczania przekroju kabla – oszczędność czasu
W dzisiejszych czasach dostępność narzędzi online znacznie ułatwia obliczanie przekroju kabla. Dzięki różnym kalkulatorom, użytkownicy mogą szybko i precyzyjnie określić wymagany przekrój, co oszczędza czas i eliminuje ryzyko błędów. Większość z tych narzędzi działa na zasadzie wprowadzania podstawowych danych, takich jak obciążenie prądowe, długość przewodu oraz napięcie zasilania. Po wprowadzeniu tych informacji, kalkulatory automatycznie obliczają potrzebny przekrój, co czyni je niezwykle pomocnymi w projektowaniu instalacji elektrycznych.
Warto jednak pamiętać, że nie wszystkie kalkulatory są sobie równe. Niektóre z nich oferują dodatkowe funkcje, takie jak możliwość uwzględnienia różnych warunków pracy kabli, co może mieć wpływ na ich wydajność. Użytkownicy powinni wybierać narzędzia, które są intuicyjne i dostosowane do ich potrzeb, aby maksymalnie wykorzystać możliwości, jakie oferują. W ten sposób, korzystając z kalkulatorów online, można zaoszczędzić czas oraz uniknąć kosztownych błędów w obliczeniach.Jak korzystać z kalkulatorów do obliczeń przekroju kabla
Aby skutecznie wykorzystać kalkulatory online do obliczenia przekroju kabla, należy postępować zgodnie z kilkoma prostymi krokami. Po pierwsze, należy znaleźć odpowiedni kalkulator, który spełnia wymagania dotyczące typu instalacji. Następnie, wprowadź wszystkie wymagane dane, takie jak prąd obciążenia, długość przewodu oraz dopuszczalny spadek napięcia. Upewnij się, że wszystkie wartości są podane w odpowiednich jednostkach, aby uniknąć błędów. Po wprowadzeniu danych, kliknij przycisk obliczania, a narzędzie dostarczy wynik, który można wykorzystać do wyboru odpowiedniego kabla.
Wybór standardowych przekrojów kabli – uniknięcie błędów i kosztów
Wybór odpowiednich standardowych przekrojów kabli jest kluczowy, aby uniknąć błędów oraz niepotrzebnych kosztów w instalacjach elektrycznych. Na rynku dostępne są różne rozmiary kabli, które odpowiadają różnym zastosowaniom. Użycie niewłaściwego przekroju może prowadzić do problemów, takich jak przegrzewanie się przewodów, co w konsekwencji może prowadzić do ich uszkodzenia lub nawet pożaru. Dlatego tak ważne jest, aby zwracać uwagę na standardowe wartości przekrojów, które są określone przez normy branżowe. Właściwy dobór przekroju nie tylko zapewnia bezpieczeństwo, ale także wpływa na efektywność energetyczną całej instalacji.
Warto również pamiętać, że dobór odpowiedniego przekroju kabla powinien uwzględniać nie tylko obciążenie prądowe, ale także warunki, w jakich kabel będzie używany. Na przykład, w przypadku instalacji w miejscach narażonych na wilgoć lub wysokie temperatury, należy wybrać kable o odpowiedniej izolacji. Zastosowanie standardowych przekrojów, takich jak 0,75 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm² czy 10 mm², pozwala na łatwiejsze dopasowanie do wymagań instalacji. Dzięki temu można uniknąć kosztownych błędów oraz zapewnić niezawodność systemu elektrycznego.
| Przekrój (mm²) | Zastosowanie | Specyfikacja |
| 0,75 | Oświetlenie LED | Do 10 W na lampę |
| 1,5 | Obwody oświetleniowe | Do 16 A |
| 2,5 | Gniazdka elektryczne | Do 25 A |
| 4 | Urządzenia AGD | Do 32 A |
| 6 | Instalacje trójfazowe | Do 40 A |

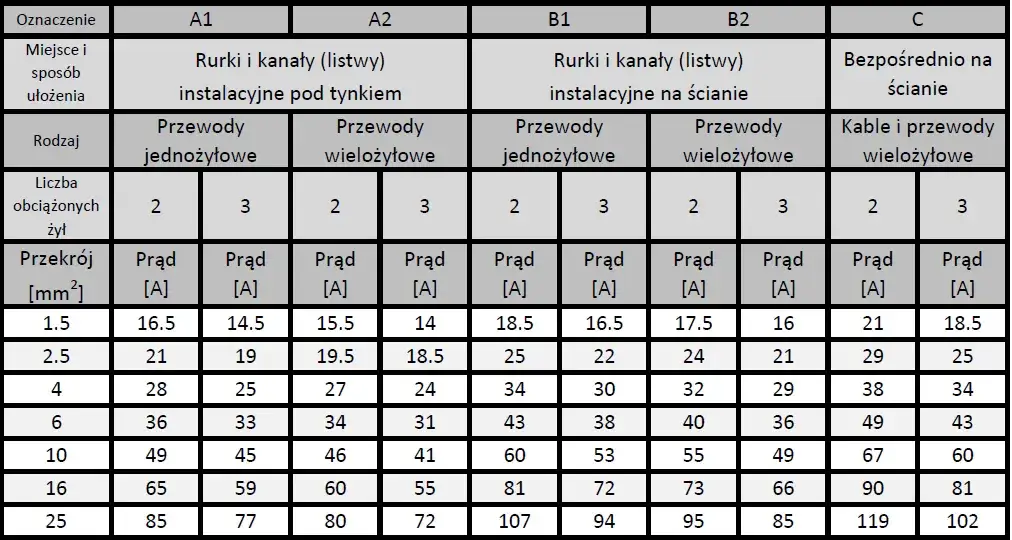

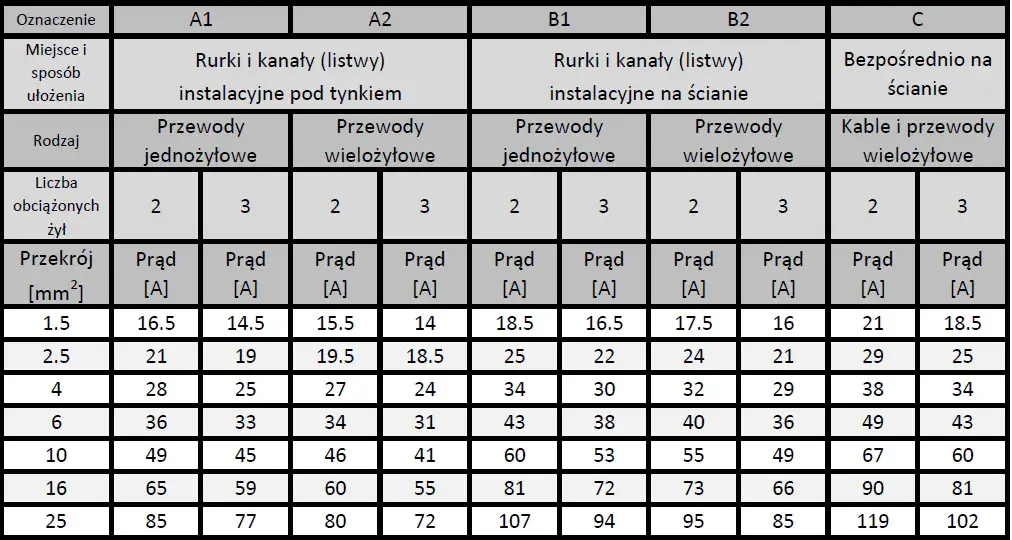

Jakie są standardowe wartości przekrojów kabli i ich zastosowanie
Standardowe wartości przekrojów kabli są określone w normach i mają kluczowe znaczenie dla zapewnienia bezpieczeństwa oraz efektywności instalacji. Przekroje takie jak 0,75 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm² i 10 mm² są powszechnie stosowane w różnych zastosowaniach elektrycznych. Na przykład, przekrój 1,5 mm² jest idealny dla obwodów oświetleniowych, podczas gdy 2,5 mm² jest odpowiedni dla gniazdek elektrycznych. W przypadku większych obciążeń, takich jak urządzenia AGD, zaleca się stosowanie kabli o przekroju 4 mm² lub większym. Dobór odpowiedniego przekroju jest kluczowy dla prawidłowego funkcjonowania systemu elektrycznego oraz minimalizacji ryzyka awarii.
Jak innowacje w technologii wpływają na dobór przekrojów kabli
W miarę jak technologia się rozwija, także metody obliczania przekroju kabli ulegają zmianom. Nowoczesne narzędzia i oprogramowanie umożliwiają coraz dokładniejsze analizy, które uwzględniają nie tylko standardowe parametry, ale także dodatkowe czynniki, takie jak zmienne obciążenia czy warunki środowiskowe. Na przykład, inteligentne systemy zarządzania energią mogą dostarczać danych w czasie rzeczywistym, co pozwala na dynamiczny dobór przekrojów kabli w zależności od aktualnego zapotrzebowania na energię.
Warto również zwrócić uwagę na rozwój materiałów kablowych, które charakteryzują się lepszą przewodnością i wytrzymałością. Dzięki zastosowaniu nowych technologii, takich jak kompozyty czy nanomateriały, producenci są w stanie oferować kable o mniejszych przekrojach, które zachowują wysoką wydajność. Takie innowacje nie tylko zmniejszają koszty materiałowe, ale także wpływają na mniejsze straty energii, co jest szczególnie ważne w kontekście zrównoważonego rozwoju i ochrony środowiska.
