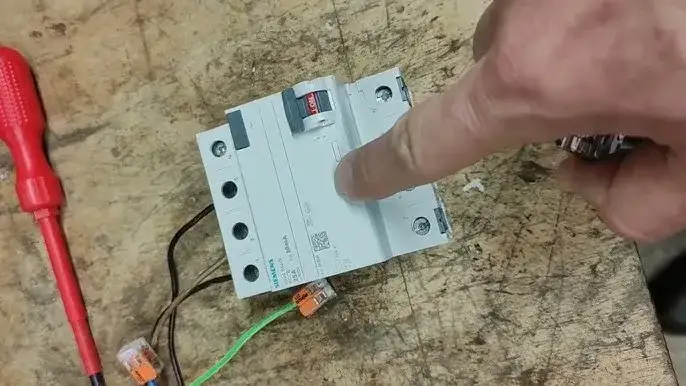

Podłączenie bezpiecznika różnicowo-prądowego jednofazowego to kluczowy krok w zapewnieniu bezpieczeństwa w każdej instalacji elektrycznej. Ten element chroni przed porażeniem prądem oraz uszkodzeniem urządzeń elektrycznych, dlatego jego prawidłowe podłączenie jest niezwykle istotne. W artykule przedstawimy krok po kroku, jak bezpiecznie wykonać tę operację, aby uniknąć potencjalnych błędów, które mogą prowadzić do poważnych konsekwencji.
Ważne jest, aby przed przystąpieniem do pracy dokładnie zapoznać się z wymaganiami oraz przestrzegać zasad bezpieczeństwa. W tym przewodniku omówimy nie tylko sam proces podłączenia, ale również niezbędne narzędzia, materiały oraz techniki testowania działania urządzenia po zakończeniu instalacji.
Najistotniejsze informacje:
- Wyłącz zasilanie przed rozpoczęciem jakiejkolwiek pracy.
- Upewnij się, że przewody są odpowiednio podłączone do wyłącznika różnicowo-prądowego.
- Sprawdź poprawność podłączenia za pomocą testerów i mierników.
- Regularnie testuj działanie wyłącznika, co najmniej raz w miesiącu.
- Podczas instalacji korzystaj z odpowiednich narzędzi i materiałów.
Jak bezpiecznie podłączyć bezpiecznik różnicowo prądowy jednofazowy
Podłączenie bezpiecznika różnicowo-prądowego jednofazowego jest kluczowym elementem zapewniającym bezpieczeństwo w każdej instalacji elektrycznej. Przed przystąpieniem do pracy, niezwykle ważne jest, aby przestrzegać zasad bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub uszkodzenia urządzeń. W tym artykule przedstawimy ogólny proces, który należy ścisłe przestrzegać, aby zminimalizować ryzyko błędów.
W każdym przypadku, zanim rozpoczniesz podłączenie, pamiętaj, aby wyłączyć zasilanie oraz dokładnie zapoznać się z instrukcjami producenta. Odpowiednie przygotowanie i znajomość zasad bezpieczeństwa są kluczowe dla pomyślnej instalacji bezpiecznika różnicowo-prądowego.Krok po kroku: Przygotowanie do podłączenia RCD
Aby prawidłowo przygotować się do podłączenia RCD, pierwszym krokiem jest wyłączenie zasilania. Upewnij się, że żadne urządzenia nie są podłączone do obwodu, nad którym będziesz pracować. Warto również oznaczyć, które obwody są wyłączone, aby uniknąć pomyłek w przyszłości. Następnie, zgromadź wszystkie niezbędne narzędzia i materiały, które będą potrzebne do instalacji.
Ważnym elementem przygotowania jest również zapoznanie się z lokalizacją, w której zamierzasz zainstalować RCD. Powinien on być umieszczony w odpowiednim miejscu, gdzie przewody fazowy i neutralny są połączone. Przed przystąpieniem do instalacji, upewnij się, że posiadasz odpowiednie narzędzia oraz materiały, takie jak przewody, złączki i sam wyłącznik różnicowo-prądowy.
- Rękawice izolacyjne – chronią przed porażeniem prądem.
- Okulary ochronne – zabezpieczają oczy przed odłamkami i kurzem.
- Śrubokręt i wkrętarka – do montażu wyłącznika na szynie DIN.
- Miernik napięcia – do sprawdzenia, czy zasilanie jest wyłączone.
Niezbędne narzędzia i materiały do instalacji
Aby prawidłowo zainstalować bezpiecznik różnicowo-prądowy jednofazowy, konieczne jest posiadanie odpowiednich narzędzi i materiałów. Po pierwsze, będziesz potrzebować śrubokrętów do dokręcania połączeń oraz obcinaków do przewodów, które umożliwią przygotowanie przewodów do podłączenia. Dodatkowo, miernik napięcia jest niezbędny do sprawdzenia, czy zasilanie jest wyłączone przed przystąpieniem do pracy.
Ważnym elementem są również same materiały, takie jak przewody odpowiednich typów oraz wyłącznik różnicowo-prądowy. Upewnij się, że wybrany model RCD ma odpowiednie parametry dla Twojej instalacji. Poniżej znajduje się tabela z przykładami narzędzi i materiałów, które będą potrzebne do instalacji.
| Narzędzie/ Materiał | Specyfikacja |
|---|---|
| Śrubokręt | Krzyżowy, rozmiar 1 i 2 |
| Obcinaki do przewodów | Do cięcia przewodów o średnicy do 2.5 mm² |
| Miernik napięcia | Model cyfrowy z funkcją testowania ciągłości |
| Bezpiecznik różnicowo-prądowy | Model 30mA, 1-fazowy, 16A |
| Przewód elektryczny | Przewód 3x1.5 mm², izolacja PVC |
Schemat podłączenia: Gdzie umieścić przewody
Podczas podłączania bezpiecznika różnicowo-prądowego jednofazowego, kluczowe jest właściwe umiejscowienie przewodów. Przewód fazowy, zazwyczaj w kolorze brązowym, powinien być podłączony do górnego zacisku RCD, natomiast przewód neutralny (niebieski) należy umieścić w dolnym zacisku. Przewód ochronny, który jest zazwyczaj żółto-zielony, powinien być podłączony do odpowiedniego zacisku ochronnego. Ważne jest, aby upewnić się, że wszystkie przewody są dobrze zabezpieczone i nie stykają się ze sobą, co mogłoby prowadzić do zwarcia.
Właściwe umiejscowienie przewodów jest kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania RCD. Warto również zwrócić uwagę na oznaczenia na obudowie urządzenia, które mogą pomóc w identyfikacji odpowiednich zacisków. Poniżej przedstawiamy diagram ilustrujący prawidłowe połączenia, który może być pomocny w zrozumieniu procesu podłączenia.
Jak uniknąć typowych błędów przy instalacji RCD
Podczas instalacji bezpiecznika różnicowo-prądowego istnieje wiele typowych błędów, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może skutkować ich uszkodzeniem lub niewłaściwym działaniem urządzenia. Inny powszechny problem to brak odpowiedniego zabezpieczenia połączeń, co może prowadzić do zwarć. Ważne jest, aby dokładnie przestrzegać instrukcji producenta oraz upewnić się, że wszystkie połączenia są mocne i stabilne.- Nieprawidłowe podłączenie przewodów fazowego i neutralnego.
- Brak użycia przewodu ochronnego lub jego niewłaściwe podłączenie.
- Niepewne połączenia, które mogą prowadzić do zwarć.
Jak przetestować działanie bezpiecznika różnicowo prądowego
Testowanie działania bezpiecznika różnicowo-prądowego jest kluczowym krokiem, który pozwala upewnić się, że urządzenie działa poprawnie i zapewnia ochronę przed porażeniem prądem. Regularne testowanie RCD jest ważne, aby uniknąć potencjalnych zagrożeń związanych z niewłaściwym działaniem tego elementu instalacji elektrycznej. Przeprowadzanie testów powinno odbywać się co najmniej raz w miesiącu, a także po każdej większej zmianie w instalacji. Właściwe metody testowania pozwalają na szybkie zidentyfikowanie ewentualnych problemów.
Metody sprawdzania poprawności działania RCD
Jednym z najprostszych sposobów testowania RCD jest użycie wbudowanego przycisku testowego. Naciśnięcie tego przycisku powinno spowodować wyłączenie urządzenia, co potwierdza jego prawidłowe działanie. Jeśli RCD nie zareaguje na test, oznacza to, że może być uszkodzone i wymaga wymiany. Warto również korzystać z multimetrów, które pozwalają na dokładne pomiary napięcia oraz sprawdzenie, czy urządzenie działa w odpowiednich parametrach.
Innym skutecznym sposobem testowania RCD jest symulacja zwarcia. Można to zrobić, podłączając odpowiednie urządzenie do obwodu i obserwując, czy RCD wyzwala w przypadku wystąpienia nieprawidłowości. Tego typu testy powinny być przeprowadzane przez osoby z odpowiednią wiedzą techniczną, aby zapewnić bezpieczeństwo. Poniżej znajduje się lista narzędzi, które mogą być przydatne podczas testowania działania RCD.
- Multimetr cyfrowy – do pomiaru napięcia i ciągłości obwodu.
- Tester RCD – specjalistyczne urządzenie do testowania wyłączników różnicowo-prądowych.
- Przyrząd do pomiaru rezystancji – do sprawdzania jakości połączeń w instalacji.
Jak często przeprowadzać testy działania urządzenia
Regularne testowanie bezpiecznika różnicowo-prądowego jest kluczowe dla zapewnienia jego prawidłowego działania i bezpieczeństwa użytkowników. Zaleca się, aby testować RCD co najmniej raz w miesiącu, aby upewnić się, że urządzenie działa zgodnie z przeznaczeniem. Testowanie powinno obejmować zarówno użycie przycisku testowego, jak i dodatkowe metody, takie jak pomiar napięcia. Regularne kontrole pomagają w identyfikacji ewentualnych problemów, zanim staną się one poważnym zagrożeniem.
Jak zwiększyć bezpieczeństwo instalacji elektrycznej z RCD
Aby jeszcze bardziej zwiększyć bezpieczeństwo swojej instalacji elektrycznej, warto rozważyć zastosowanie dodatkowych zabezpieczeń w połączeniu z bezpiecznikiem różnicowo-prądowym. Można na przykład zainstalować wyłączniki nadprądowe, które chronią przed przeciążeniem i zwarciem. Tego rodzaju urządzenia współpracują z RCD, tworząc kompleksowy system ochrony, który minimalizuje ryzyko uszkodzeń sprzętu oraz zagrożeń dla zdrowia i życia użytkowników.
Dodatkowo, warto zainwestować w systemy monitorowania instalacji elektrycznej. Dzięki nowoczesnym technologiom, takim jak inteligentne czujniki i aplikacje mobilne, można na bieżąco kontrolować stan instalacji oraz reagować na ewentualne nieprawidłowości. Tego typu rozwiązania pozwalają na szybsze identyfikowanie problemów oraz podejmowanie działań zapobiegawczych, co znacząco podnosi poziom bezpieczeństwa w domach i obiektach komercyjnych.
