Podłączenie różnicówki, czyli wyłącznika różnicowoprądowego, jest kluczowym elementem każdej instalacji elektrycznej. Dzięki temu urządzeniu można skutecznie zabezpieczyć obwody przed porażeniem prądem oraz uszkodzeniami sprzętu. W artykule przedstawimy, jak prawidłowo podłączyć różnicówkę, zarówno w instalacjach jednofazowych, jak i trójfazowych, a także omówimy najczęstsze błędy, które mogą pojawić się podczas tego procesu.
Bez względu na to, czy jesteś doświadczonym elektrykiem, czy osobą, która dopiero zaczyna przygodę z elektrycznością, ważne jest, aby przestrzegać zasad bezpieczeństwa i stosować się do odpowiednich procedur. W kolejnych częściach artykułu znajdziesz praktyczne wskazówki oraz schematy, które pomogą Ci w bezpiecznym i poprawnym podłączeniu różnicówki.
Najistotniejsze informacje:
- Wyłącznik różnicowoprądowy powinien być zamontowany w odpowiednim miejscu na szynie DIN.
- W instalacji jednofazowej należy podłączyć przewód fazowy do zacisku "L" oraz przewód neutralny do zacisku "N".
- W przypadku instalacji trójfazowej, przewody fazowe L1, L2 i L3 podłączamy do zacisków oznaczonych odpowiednio, a przewód neutralny do "N".
- Podłączenie przewodu ochronnego (uziemienia) jest kluczowe dla bezpieczeństwa.
- Przed rozpoczęciem pracy należy zawsze wyłączyć zasilanie i stosować odpowiednie środki ochrony osobistej.
- W przypadku wątpliwości, warto skonsultować się z profesjonalnym elektrykiem.
Jak podłączyć różnicówkę - krok po kroku dla początkujących
Podłączenie różnicówki, czyli wyłącznika różnicowoprądowego, jest kluczowym krokiem w zapewnieniu bezpieczeństwa w instalacji elektrycznej. Prawidłowe podłączenie tego urządzenia chroni przed porażeniem prądem oraz uszkodzeniem sprzętu. W tej sekcji przedstawimy podstawowe kroki, które należy wykonać, aby skutecznie podłączyć różnicówkę w instalacji jednofazowej.
Na początku, przed przystąpieniem do pracy, należy zawsze wyłączyć zasilanie. Następnie różnicówkę montujemy na odpowiedniej szynie DIN, co zapewnia jej stabilność i łatwy dostęp. Kolejnym krokiem jest podłączenie przewodu fazowego (L) do zacisku oznaczonego jako "L" oraz przewodu neutralnego (N) do zacisku oznaczonego jako "N". Prawidłowe wykonanie tych kroków jest kluczowe dla bezpieczeństwa i prawidłowego działania urządzenia.
Wybór odpowiedniego miejsca na montaż różnicówki
Wybór właściwego miejsca na montaż różnicówki ma ogromne znaczenie dla jej funkcjonowania. Powinno być to miejsce, które zapewnia łatwy dostęp do urządzenia, a jednocześnie jest odpowiednio zabezpieczone przed wilgocią i uszkodzeniami mechanicznymi. Dobrze jest również unikać miejsc narażonych na wysokie temperatury oraz bezpośrednie działanie promieni słonecznych.
| Lokalizacja | Zalety | Wady |
|---|---|---|
| Wewnątrz rozdzielnicy | Bezpieczne, chronione przed uszkodzeniami | Trudniejszy dostęp w razie awarii |
| Na ścianie w pomieszczeniu | Łatwy dostęp do urządzenia | Może być narażone na uszkodzenia |
| W pomieszczeniach gospodarczych | Możliwość łatwego podłączenia do instalacji | Może być narażone na wilgoć |
Podłączenie przewodów w instalacji jednofazowej
Aby prawidłowo podłączyć różnicówkę w instalacji jednofazowej, należy wykonać kilka kluczowych kroków. Pierwszym z nich jest wyłączenie zasilania, co zapewnia bezpieczeństwo podczas pracy. Następnie, po zamontowaniu różnicówki na szynie DIN, przystępujemy do podłączenia przewodów. W przypadku instalacji jednofazowej, przewód fazowy (L) powinien być podłączony do zacisku oznaczonego jako "L", a przewód neutralny (N) do zacisku "N".Po podłączeniu przewodów ważne jest, aby sprawdzić poprawność połączeń. Użyj testerów napięcia, aby upewnić się, że wszystkie przewody są prawidłowo podłączone. Na koniec, po zakończeniu wszystkich prac, można włączyć zasilanie. Pamiętaj, aby regularnie kontrolować stan różnicówki i jej połączeń, aby zapewnić bezpieczeństwo użytkowania.
| Kolor przewodu | Funkcja | Zacisk |
|---|---|---|
| Czarny lub brązowy | Przewód fazowy (L) | L |
| Niebieski | Przewód neutralny (N) | N |
| Żółto-zielony | Przewód ochronny (uziemienie) | PE |
Jak podłączyć różnicówkę w instalacji trójfazowej
Podłączenie różnicówki w instalacji trójfazowej różni się od podłączenia w instalacji jednofazowej. W systemie trójfazowym mamy do czynienia z trzema przewodami fazowymi, oznaczonymi jako L1, L2 i L3, oraz jednym przewodem neutralnym N. Każdy z przewodów fazowych musi być podłączony do odpowiednich zacisków na różnicówce. Taka konfiguracja zapewnia równomierne obciążenie i zwiększa bezpieczeństwo całej instalacji.
Podczas podłączania różnicówki w instalacji trójfazowej, kluczowe jest, aby przewód neutralny był podłączony do zacisku N. Ważne jest również, aby przewody fazowe były odpowiednio oznaczone i podłączone do zacisków L1, L2 i L3. Po zakończeniu podłączenia, dokładnie sprawdź, czy wszystkie przewody są prawidłowo zamocowane i czy nie ma luźnych połączeń. Użycie testerów napięcia do weryfikacji połączeń jest również zalecane przed włączeniem zasilania.

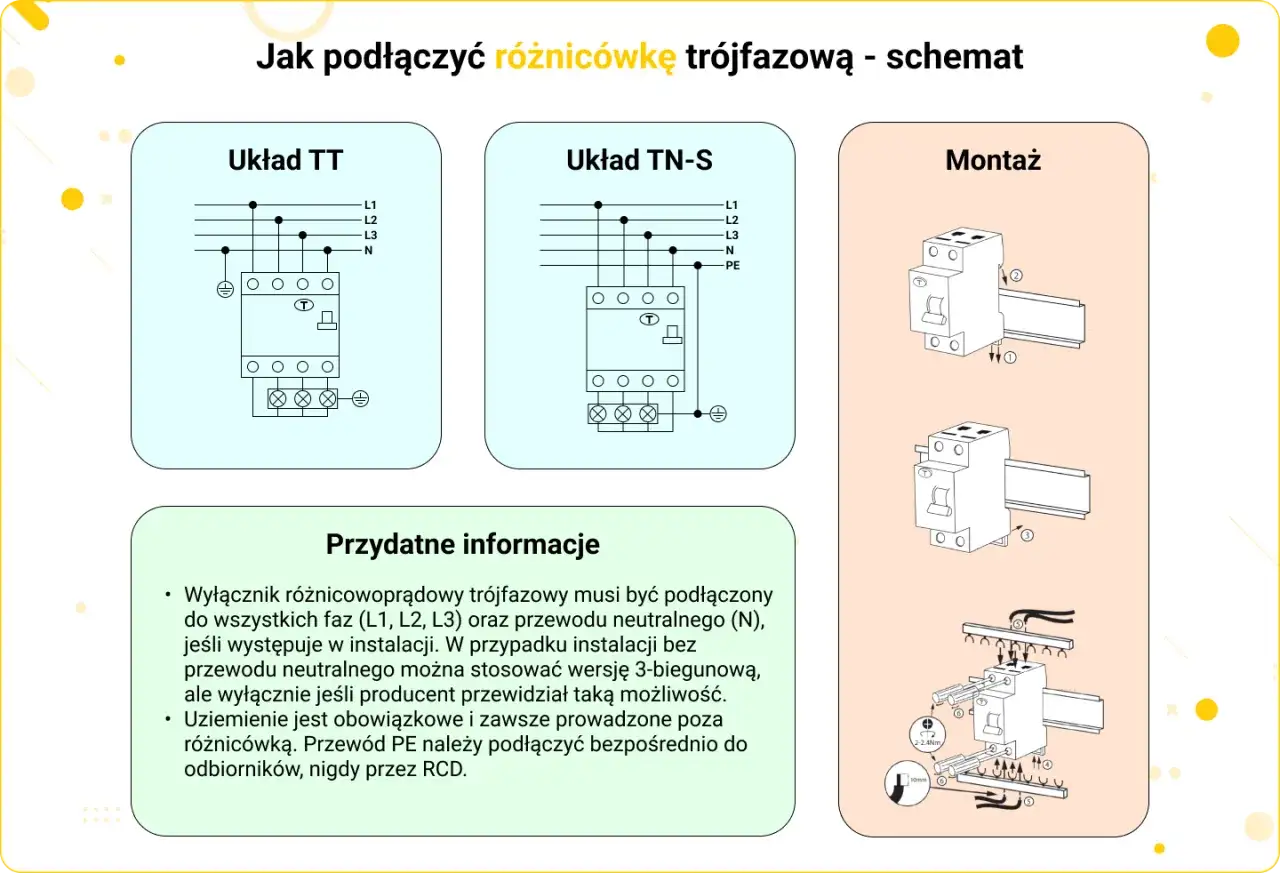

Schemat podłączenia przewodów w systemie trójfazowym
Schemat podłączenia przewodów w systemie trójfazowym jest kluczowy dla prawidłowego działania różnicówki. W schemacie tym pokazane są wszystkie istotne połączenia, w tym oznaczenia dla przewodów fazowych oraz neutralnych. Zrozumienie tego schematu pozwala uniknąć błędów podczas instalacji oraz zapewnia bezpieczeństwo użytkowania urządzenia.
| Przewód | Funkcja | Zacisk |
|---|---|---|
| L1 | Przewód fazowy | L1 |
| L2 | Przewód fazowy | L2 |
| L3 | Przewód fazowy | L3 |
| N | Przewód neutralny | N |
| PE | Przewód ochronny (uziemienie) | PE |
Jak zapewnić bezpieczeństwo podczas podłączania różnicówki
Podczas podłączania różnicówki kluczowe jest przestrzeganie zasad bezpieczeństwa, aby uniknąć zagrożeń związanych z elektrycznością. Przede wszystkim, przed przystąpieniem do jakichkolwiek prac, należy wyłączyć zasilanie, co jest podstawowym krokiem w zapewnieniu bezpieczeństwa. Dodatkowo, warto korzystać z odpowiedniego sprzętu ochronnego, takiego jak rękawice izolacyjne i gogle ochronne, które chronią przed przypadkowymi porażeniami prądem oraz urazami. Należy również unikać dotykania odsłoniętych części instalacji elektrycznej oraz upewnić się, że miejsce pracy jest dobrze oświetlone i wentylowane.
Czytaj więcej: Jak podłączyć wzmacniacz WiFi ASUS RP-N12 i uniknąć problemów z sygnałem
Najczęstsze błędy przy podłączaniu różnicówki i ich unikanie
Podczas podłączania różnicówki istnieje wiele błędów, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie przewodów fazowych i neutralnych. Może to prowadzić do nieprawidłowego działania urządzenia, a nawet do jego uszkodzenia. Ważne jest również, aby nie ignorować konieczności sprawdzenia poprawności połączeń przed włączeniem zasilania, co może skutkować porażeniem prądem. Innym powszechnym błędem jest montaż różnicówki w niewłaściwym miejscu, na przykład w miejscach narażonych na wilgoć lub wysokie temperatury. Takie działanie może prowadzić do uszkodzenia urządzenia i zwiększonego ryzyka awarii. Aby uniknąć tych problemów, warto przed przystąpieniem do instalacji zapoznać się z instrukcją oraz zaleceniami producenta. Poniżej przedstawiamy listę najczęstszych błędów oraz wskazówki, jak ich unikać.- Nieprawidłowe podłączenie przewodów fazowych i neutralnych - zawsze sprawdzaj kolor przewodów i ich oznaczenia.
- Brak sprawdzenia połączeń przed włączeniem zasilania - użyj testerów napięcia do weryfikacji poprawności.
- Montaż w niewłaściwym miejscu - wybierz miejsce suche, dobrze wentylowane i chronione przed uszkodzeniami.
- Ignorowanie zaleceń producenta - zawsze zapoznaj się z instrukcją przed instalacją.
Jakie są skutki błędnego podłączenia różnicówki?
Błędne podłączenie różnicówki może prowadzić do poważnych konsekwencji, w tym do porażenia prądem, uszkodzenia urządzeń elektrycznych oraz pożaru. Na przykład, jeśli przewody fazowe i neutralne są zamienione, różnicówka nie będzie działać prawidłowo, co może skutkować brakiem ochrony przed prądem upływowym. Ponadto, niewłaściwe podłączenie może prowadzić do uszkodzenia samego urządzenia, co wiąże się z dodatkowymi kosztami naprawy lub wymiany.
| Błąd | Skutek |
|---|---|
| Nieprawidłowe podłączenie przewodów | Brak ochrony przed porażeniem prądem |
| Montaż w wilgotnym miejscu | Uszkodzenie urządzenia, ryzyko pożaru |
| Brak testowania połączeń | Porażenie prądem, uszkodzenie sprzętu |
Jakie środki ostrożności należy zachować?
Podczas instalacji różnicówki należy zachować szczególną ostrożność. Ważne jest, aby przed przystąpieniem do pracy upewnić się, że zasilanie jest wyłączone, a miejsce pracy jest odpowiednio przygotowane. Warto również podwójnie sprawdzić wszystkie połączenia przed włączeniem zasilania. Dobrze jest korzystać z odpowiedniego sprzętu ochronnego, takiego jak rękawice i gogle, aby zminimalizować ryzyko urazów. Regularne przeglądy instalacji również pomogą w utrzymaniu jej w dobrym stanie i zapewnią bezpieczeństwo użytkowania.
Jak monitorować i utrzymywać sprawność różnicówki w instalacji
Po prawidłowym podłączeniu różnicówki kluczowe jest nie tylko jej instalowanie, ale również regularne monitorowanie i utrzymywanie sprawności. Warto zainwestować w systemy monitorujące, które mogą informować o stanie urządzenia w czasie rzeczywistym. Takie systemy mogą wykrywać nieprawidłowości, takie jak prądy upływowe czy spadki napięcia, co pozwala na szybką reakcję i zapobieganie awariom. W przypadku instalacji trójfazowych, zintegrowane systemy monitorujące mogą również analizować obciążenie poszczególnych faz, co pomaga w optymalizacji pracy całej instalacji.
Dodatkowo, warto przeprowadzać regularne przeglądy techniczne, które obejmują testowanie funkcji różnicówki oraz jej połączeń. Użycie specjalistycznych testerów, które sprawdzają zarówno funkcjonalność, jak i bezpieczeństwo urządzenia, może znacząco zwiększyć jego żywotność. W dłuższej perspektywie, takie praktyki nie tylko zapewnią bezpieczeństwo, ale również mogą obniżyć koszty eksploatacji, unikając nieplanowanych napraw i przestojów w działaniu instalacji elektrycznej.
