Podłączenie włącznika krzyżowego to kluczowy element w systemach oświetleniowych, który pozwala na sterowanie światłem z różnych miejsc w pomieszczeniu. Aby to zrobić poprawnie, należy najpierw zainstalować dwa włączniki schodowe – jeden na początku, a drugi na końcu układu. Włącznik krzyżowy umieszcza się pomiędzy nimi, co umożliwia dodatkowe punkty sterowania. Warto pamiętać, że wszystkie przewody muszą być poprawnie zamontowane i zabezpieczone, aby zapewnić ich prawidłowe działanie oraz bezpieczeństwo użytkowania.
W artykule omówimy, jak prawidłowo podłączyć włącznik krzyżowy, unikając najczęstszych błędów, które mogą wystąpić podczas instalacji. Niezależnie od tego, czy jesteś doświadczonym elektrykiem, czy osobą, która dopiero zaczyna przygodę z elektrycznością, nasze wskazówki pomogą Ci w bezpiecznym i efektywnym montażu.
Najważniejsze informacje:
- Do podłączenia włącznika krzyżowego potrzebne są dwa włączniki schodowe oraz włącznik krzyżowy.
- Przewody korespondencyjne łączą włączniki schodowe z włącznikiem krzyżowym.
- W przypadku potrzeby sterowania światłem z więcej niż trzech miejsc, można dodać kolejne włączniki krzyżowe.
- Wszystkie przewody powinny być poprawnie zamontowane i zabezpieczone, a zaciski dobrze zamknięte.
- Montując włącznik, warto kierować się instrukcją producenta i skonsultować się z elektrykiem w razie wątpliwości.
Jak prawidłowo podłączyć włącznik krzyżowy - krok po kroku

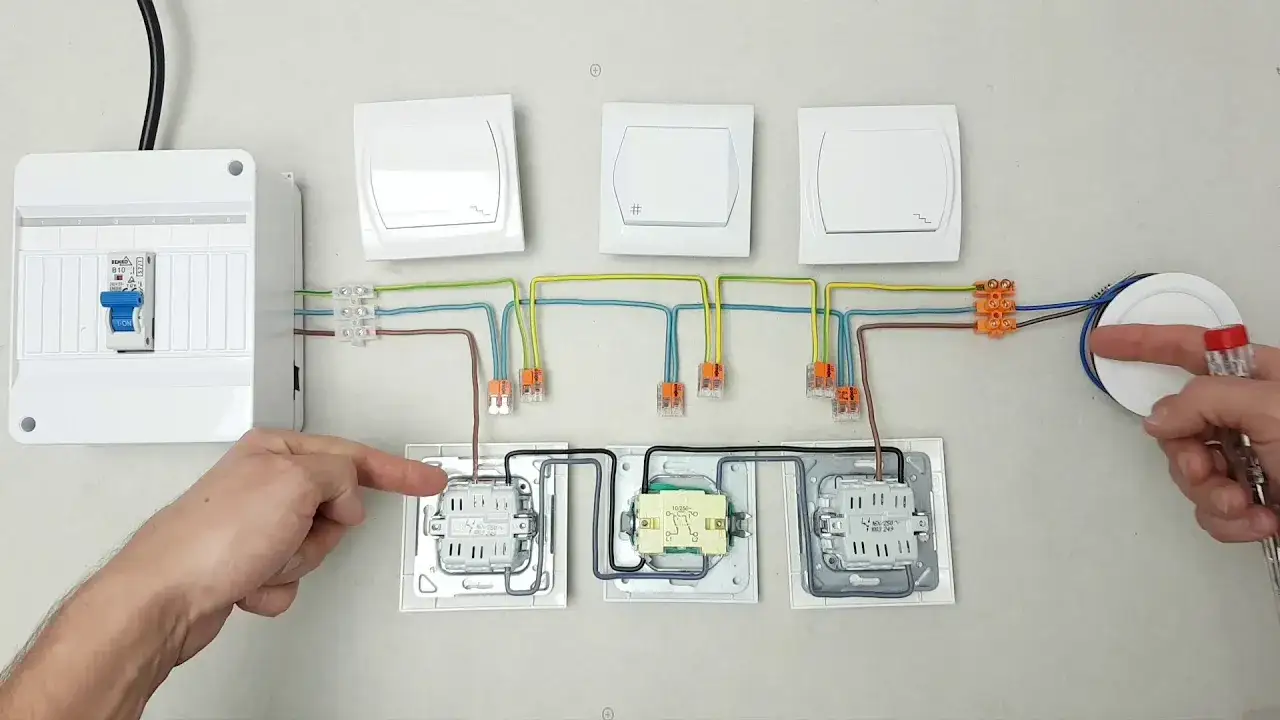

Aby poprawnie podłączyć włącznik krzyżowy, należy przejść przez kilka kluczowych kroków. Najpierw zainstaluj dwa włączniki schodowe – jeden na początku, a drugi na końcu układu sterowania oświetleniem. Włącznik krzyżowy umieszcza się pomiędzy nimi, co umożliwia sterowanie światłem z różnych miejsc. Ważne jest, aby do pierwszego włącznika schodowego doprowadzić przewód fazowy (L), natomiast przewód prowadzący do lampy wychodzi z drugiego włącznika schodowego.
W dalszej kolejności, przewody korespondencyjne, które zazwyczaj mają kolor czerwony, łączą wyjścia pierwszego włącznika schodowego z wejściami włącznika krzyżowego. Następnie, wyjścia włącznika krzyżowego łączą się z wejściami drugiego włącznika schodowego. Przewody neutralny (N) oraz ochronny (PE) są bezpośrednio podłączane do lampy i łączone w puszkach za pomocą złączek instalacyjnych. Pamiętaj, aby wszystkie przewody były poprawnie zamontowane i zabezpieczone, a zaciski dobrze zamknięte.
Na koniec, jeśli planujesz sterować światłem z więcej niż trzech miejsc, możesz dodać kolejne włączniki krzyżowe, łącząc je w ten sam sposób. Warto podkreślić, że włącznik krzyżowy nie może działać samodzielnie – zawsze wymaga obecności dwóch włączników schodowych. Montaż powinien być wykonany zgodnie z instrukcją producenta, a w razie wątpliwości, warto skonsultować się z elektrykiem.
Wymagane narzędzia i materiały do podłączenia
Aby skutecznie podłączyć włącznik krzyżowy, potrzebujesz kilku podstawowych narzędzi oraz materiałów. Zaczynając od narzędzi, będziesz potrzebować śrubokręta, noża do kabli, a także multimetru do sprawdzenia poprawności połączeń. W zakresie materiałów, niezbędne będą przewody elektryczne (fazowy, neutralny i ochronny), włączniki schodowe, włącznik krzyżowy oraz złączki instalacyjne.
| Narzędzie/ Materiał | Opis |
| Śrubokręt | Do dokręcania i odkręcania zacisków włączników. |
| Nożyk do kabli | Do obcinania i przygotowywania przewodów elektrycznych. |
| Multimetr | Do pomiaru napięcia i sprawdzania poprawności połączeń. |
| Przewody elektryczne | W zależności od zastosowania, przewody fazowe, neutralne i ochronne. |
| Włączniki schodowe | Do sterowania oświetleniem z dwóch miejsc. |
| Włącznik krzyżowy | Do dodatkowego punktu sterowania oświetleniem. |
| Złączki instalacyjne | Do łączenia przewodów w puszkach. |
Schematy połączeń dla włącznika krzyżowego
Schematy połączeń są kluczowe dla prawidłowego montażu włącznika krzyżowego. W typowej instalacji, włącznik krzyżowy jest umieszczany pomiędzy dwoma włącznikami schodowymi. Przewody korespondencyjne łączą wyjścia pierwszego włącznika schodowego z wejściami włącznika krzyżowego, a następnie wyjścia włącznika krzyżowego z wejściami drugiego włącznika schodowego. Taki układ umożliwia sterowanie oświetleniem z trzech lub więcej miejsc.
W przypadku dodawania kolejnych włączników krzyżowych, schemat pozostaje podobny. Każdy nowy włącznik krzyżowy łączy się z wyjściem poprzedniego włącznika schodowego i wejściem kolejnego. Dzięki temu, możesz stworzyć rozbudowany system sterowania, który zwiększa komfort użytkowania oświetlenia w Twoim domu. Dobrze wykonany schemat połączeń zapewnia bezpieczeństwo oraz funkcjonalność całej instalacji.
Najczęstsze błędy przy podłączaniu włącznika krzyżowego
Podczas instalacji włącznika krzyżowego, wiele osób popełnia typowe błędy, które mogą prowadzić do problemów z działaniem systemu oświetleniowego. Jednym z najczęstszych błędów jest niepoprawne podłączenie przewodów. Może to skutkować tym, że włącznik nie będzie działał prawidłowo lub nawet spowoduje zwarcie. Ważne jest, aby upewnić się, że przewody są właściwie oznaczone i podłączone zgodnie z instrukcjami, aby uniknąć takich sytuacji.
Innym powszechnym błędem jest niedostateczne zabezpieczenie połączeń. Jeśli zaciski nie są dobrze zamknięte, może to prowadzić do luźnych połączeń, co z kolei może skutkować przerywaniem działania oświetlenia lub nawet zagrożeniem pożarowym. Dlatego należy zawsze upewnić się, że wszystkie połączenia są mocne i stabilne. Regularne sprawdzanie stanu instalacji oraz dbanie o poprawność połączeń to kluczowe kroki, które pomogą uniknąć problemów w przyszłości.
Błędne oznaczenie przewodów - jak tego uniknąć
Poprawne oznaczenie przewodów jest kluczowe dla sukcesu instalacji. Wiele osób nie przywiązuje do tego wagi, co prowadzi do pomyłek przy podłączaniu. Aby tego uniknąć, warto stosować kolorowe taśmy lub etykiety do oznaczania przewodów. Na przykład, przewód fazowy (L) można oznaczyć czerwoną taśmą, a neutralny (N) niebieską. Dzięki temu łatwiej będzie zidentyfikować odpowiednie przewody w trakcie instalacji.
- Stosowanie kolorowych taśm do oznaczania przewodów (np. czerwona dla fazy, niebieska dla neutralnego).
- Używanie etykiet z opisami przy każdym przewodzie, aby uniknąć pomyłek.
- Dokładne sprawdzenie oznaczeń przed podłączeniem, aby upewnić się, że wszystko jest zgodne z instrukcją.
Niewłaściwe połączenia elektryczne - skutki i rozwiązania
Niewłaściwe połączenia elektryczne mogą prowadzić do poważnych konsekwencji, takich jak przerwy w działaniu oświetlenia, a nawet zagrożenie pożarowe. Na przykład, jeśli przewody fazowe i neutralne zostaną zamienione, może to spowodować, że włącznik nie będzie działał, a lampy mogą nie świecić. W skrajnych przypadkach, takie błędy mogą prowadzić do uszkodzenia sprzętu elektrycznego lub urządzeń podłączonych do instalacji. Dlatego tak ważne jest, aby dokładnie sprawdzić każde połączenie przed włączeniem prądu.
Aby rozwiązać problemy związane z niewłaściwymi połączeniami, należy najpierw zidentyfikować źródło problemu. W przypadku, gdy lampy nie działają, warto skontrolować, czy przewody są właściwie podłączone i czy nie występują luźne połączenia. Przykładem może być sytuacja, w której włącznik krzyżowy nie działa, ponieważ przewody korespondencyjne zostały źle podłączone. W takim przypadku należy je poprawnie zidentyfikować i ponownie podłączyć, aby przywrócić prawidłowe działanie systemu oświetleniowego.
Jak działa włącznik krzyżowy w systemie oświetleniowym
Włącznik krzyżowy jest kluczowym elementem w systemie oświetleniowym, który umożliwia sterowanie światłem z wielu miejsc. Działa na zasadzie przełączania sygnału elektrycznego pomiędzy dwoma włącznikami schodowymi, a jego główną funkcją jest umożliwienie dodatkowego punktu sterowania. Kiedy jeden z włączników schodowych jest włączony, włącznik krzyżowy zmienia stan obwodu, co pozwala na włączenie lub wyłączenie lampy niezależnie od pozycji pozostałych włączników. Dzięki temu, użytkownicy mogą w prosty sposób kontrolować oświetlenie w pomieszczeniach z różnych miejsc, co zwiększa komfort i funkcjonalność.
Wpływ jakości materiałów na bezpieczeństwo instalacji
Jakość materiałów używanych w instalacji elektrycznej ma kluczowe znaczenie dla bezpieczeństwa i trwałości systemu. Wysokiej jakości przewody elektryczne, włączniki oraz złączki zapewniają nie tylko lepszą przewodność, ale także minimalizują ryzyko awarii i zagrożeń, takich jak zwarcia czy pożary. Używanie materiałów niskiej jakości może prowadzić do problemów z działaniem instalacji oraz zwiększa ryzyko wystąpienia niebezpiecznych sytuacji. Warto inwestować w sprawdzone marki, które oferują produkty spełniające normy bezpieczeństwa.
- Schneider Electric – znana marka oferująca wysokiej jakości włączniki i przewody.
- Legrand – producent z szeroką gamą produktów elektrycznych, w tym włączników krzyżowych.
- Hager – firma znana z produkcji złączek i osprzętu elektrycznego o wysokiej jakości.
Czytaj więcej: Jak podłączyć adapter wifi do dekodera nc+ bez zbędnych problemów
Bezpieczeństwo przy podłączaniu - kluczowe zasady
Bezpieczeństwo podczas podłączania włącznika krzyżowego jest kluczowe, aby uniknąć niebezpieczeństw związanych z elektrycznością. Zawsze należy upewnić się, że zasilanie jest wyłączone przed przystąpieniem do jakichkolwiek prac elektrycznych. Ważne jest również, aby korzystać z odpowiednich narzędzi i materiałów, które spełniają normy bezpieczeństwa. Przed rozpoczęciem montażu warto dokładnie zapoznać się z instrukcjami producenta oraz zwrócić uwagę na wszelkie oznaczenia i wskazówki dotyczące bezpieczeństwa.
Warto również pamiętać o regularnym sprawdzaniu stanu instalacji elektrycznej. Każde połączenie powinno być solidne i dobrze zabezpieczone, aby zminimalizować ryzyko zwarć. W przypadku jakichkolwiek wątpliwości dotyczących bezpieczeństwa lub działania instalacji, zaleca się skonsultowanie się z wykwalifikowanym elektrykiem. Dzięki temu można zapewnić sobie i innym bezpieczeństwo podczas korzystania z systemu oświetleniowego.
Jak zabezpieczyć się przed porażeniem prądem
Aby skutecznie zabezpieczyć się przed porażeniem prądem podczas pracy z instalacją elektryczną, należy przestrzegać kilku kluczowych zasad. Przede wszystkim, zawsze upewnij się, że zasilanie jest wyłączone przed rozpoczęciem jakichkolwiek prac. Używanie osprzętu ochronnego, takiego jak rękawice izolacyjne i obuwie ochronne, jest również niezbędne. Dodatkowo, warto korzystać z narzędzi z izolowanymi uchwytami, które zmniejszają ryzyko kontaktu z prądem. Regularne szkolenia dotyczące bezpieczeństwa elektrycznego mogą również pomóc w utrzymaniu bezpieczeństwa podczas pracy z instalacjami elektrycznymi.
- Rękawice izolacyjne – chronią przed bezpośrednim kontaktem z przewodami pod napięciem.
- Obuwie ochronne z izolacją – zapobiega porażeniu prądem przez stopy.
- Narzędzia z izolowanymi uchwytami – zapewniają dodatkową ochronę podczas pracy.
Kiedy warto skonsultować się z elektrykiem - znaki ostrzegawcze
Niektóre sytuacje mogą wskazywać na konieczność skonsultowania się z elektrykiem. Jeśli zauważysz, że włączniki lub gniazdka są gorące w dotyku, może to oznaczać problem z instalacją. Inne znaki to częste przepalanie się bezpieczników lub wycieki prądu, które mogą prowadzić do poważnych zagrożeń. Jeśli masz wątpliwości co do działania swoich urządzeń elektrycznych lub nie jesteś pewien, jak podłączyć włącznik krzyżowy, nie wahaj się skontaktować z profesjonalistą. Wczesna interwencja może zapobiec poważnym problemom i zwiększyć bezpieczeństwo w Twoim domu.
- Gorące włączniki lub gniazdka – może wskazywać na nadmierne obciążenie lub uszkodzenie instalacji.
- Częste przepalanie się bezpieczników – sygnał, że coś jest nie tak z instalacją.
- Nieprzyjemny zapach spalenizny – może oznaczać przegrzewanie się przewodów.
Nowoczesne technologie a instalacja włączników krzyżowych
W dzisiejszych czasach, nowoczesne technologie mogą znacznie ułatwić proces instalacji i zarządzania systemami oświetleniowymi. Warto rozważyć zastosowanie inteligentnych włączników, które umożliwiają zdalne sterowanie oświetleniem za pomocą aplikacji mobilnych. Dzięki nim można nie tylko włączyć lub wyłączyć światło, ale również dostosować jego jasność i kolor, co zwiększa komfort użytkowania. Integracja z systemami automatyki domowej pozwala na tworzenie scenariuszy oświetleniowych, które automatycznie dostosowują się do pory dnia lub aktywności domowników.
Warto również zwrócić uwagę na technologię bezprzewodową, która eliminuje potrzebę skomplikowanego okablowania. Włączniki krzyżowe działające w systemie Zigbee lub Z-Wave mogą być łatwo dodawane do istniejących instalacji, co pozwala na ich szybką modernizację bez konieczności przeprowadzania kosztownych prac remontowych. Takie rozwiązania nie tylko zwiększają funkcjonalność, ale również przyczyniają się do oszczędności energii, co jest istotne w kontekście rosnących kosztów energii elektrycznej oraz dbałości o środowisko.
