Jak zbudować niezawodny system monitoringu w inteligentnym domu?

Niezawodny monitoring domowy powinien zapewniać użyteczny obraz, bezpiecznie przechowywać nagrania i działać również po utracie dostępu do internetu. W zależności od skali instalacji może składać się z jednej kamery zapisującej materiał na karcie pamięci albo z kilku kamer, rejestratora, dysku, switcha PoE i zasilania awaryjnego. Sprawdź, jak zaplanować system bez przepłacania za funkcje, których nie wykorzystasz.

Z czego składa się domowy system monitoringu?

Podstawą systemu są kamery, sposób transmisji obrazu, miejsce zapisu nagrań, zasilanie oraz aplikacja lub oprogramowanie do zarządzania. Rejestrator nie jest obowiązkowy w każdej instalacji – pojedyncza kamera może przechowywać materiał na karcie pamięci albo w chmurze. Przy kilku kamerach lokalny NVR lub rejestrator hybrydowy znacznie ułatwia jednak zarządzanie, wyszukiwanie nagrań i tworzenie wspólnego archiwum.

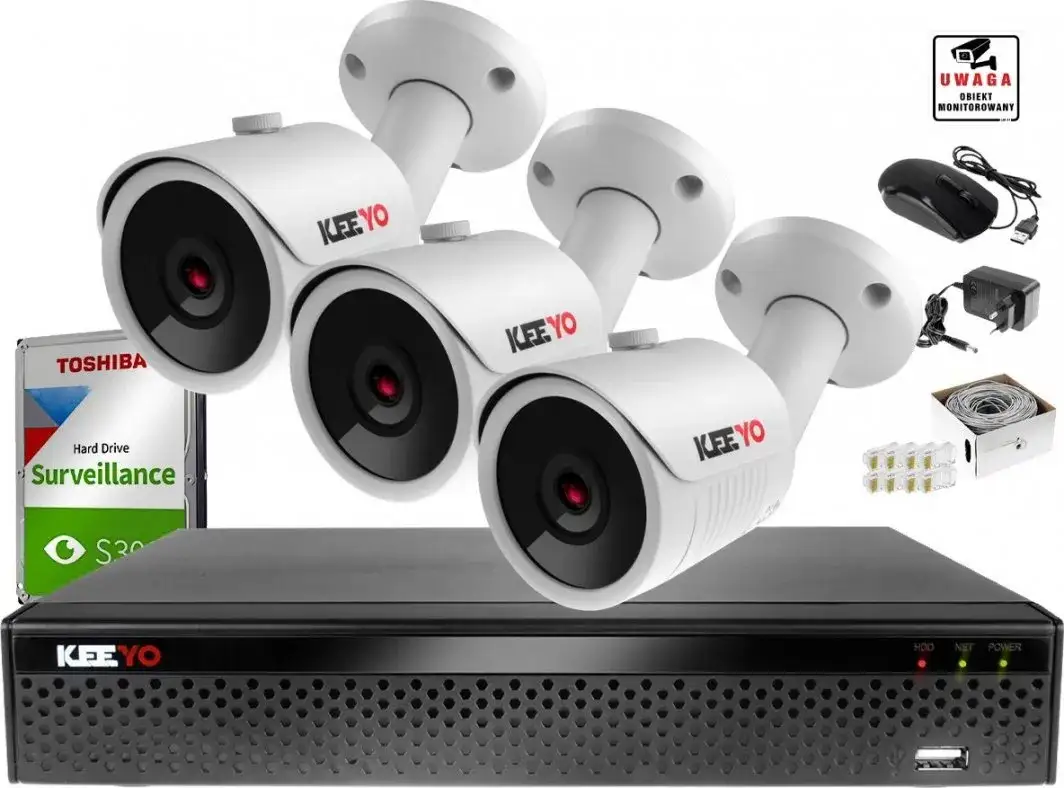

Domowy monitoring może obejmować:

• kamery – rejestrujące obraz, a w wybranych modelach również dźwięk;
• rejestrator – NVR do kamer IP, DVR do kamer analogowych albo XVR obsługujący kilka technologii;
• dysk do monitoringu – przeznaczony do długotrwałego zapisu wielu strumieni wideo;
• switch PoE – zasilający kamery IP i przesyłający dane jednym przewodem;
• router i sieć lokalną – potrzebne do komunikacji oraz opcjonalnego dostępu zdalnego;
• zasilacz awaryjny UPS – podtrzymujący działanie rejestratora, switcha, routera i kamer;
• aplikację lub klienta komputerowego – przeznaczone do konfiguracji, podglądu i przeglądania nagrań.

Nie każda kamera ma mikrofon, Wi-Fi, slot na kartę czy funkcję wykrywania osób. Każdy element trzeba więc sprawdzać osobno, zamiast zakładać, że funkcje te są standardem.

Kamera IP czy analogowa – który system wybrać?

Kamery IP

Kamery IP przesyłają cyfrowy strumień wideo przez sieć Ethernet lub Wi-Fi. Mogą współpracować z rejestratorem NVR, serwerem NAS, komputerem z oprogramowaniem VMS albo zapisywać materiał lokalnie na karcie pamięci.

Do zalet systemu IP należą:

• duży wybór rozdzielczości i obiektywów;
• możliwość zasilania PoE;
• łatwiejsze przesyłanie obrazu przez istniejącą sieć;
• obsługa analityki, stref ruchu i klasyfikowania obiektów w wybranych modelach;
• możliwość zapisu na NVR-ze, NAS-ie, karcie lub w chmurze;
• łatwiejsza integracja z częścią systemów smart home.

Kamera IP nie zawsze jest jednak urządzeniem bezprzewodowym. Model korzystający z Ethernetu wymaga przewodu sieciowego, a kamera Wi-Fi nadal potrzebuje zasilania z gniazdka, akumulatora albo panelu solarnego.

Kamery analogowe

Kamery analogowe przesyłają sygnał do rejestratora przewodem koncentrycznym. Klasyczny sygnał CVBS oferuje ograniczoną jakość, ale współczesne technologie AHD, HD-CVI i HD-TVI mogą obsługiwać obraz o rozdzielczości wielu megapikseli, a nawet 4K.

System analogowy ma sens, gdy:

• w budynku znajduje się już instalacja koncentryczna;
• modernizujesz starszy monitoring bez wymiany przewodów;
• chcesz wykorzystać istniejące kamery;
• potrzebujesz prostego systemu o przewidywalnej konfiguracji.

Kamery analogowe zazwyczaj wymagają oddzielnego zasilania. Wyjątkiem są rozwiązania wykorzystujące przesyłanie energii i sygnału odpowiednio przystosowanym przewodem oraz zgodnymi urządzeniami.

System hybrydowy

Rejestrator hybrydowy, często określany jako XVR lub 5w1, może obsługiwać kilka standardów kamer analogowych oraz dodatkowe strumienie IP. To praktyczne rozwiązanie podczas stopniowej modernizacji instalacji.

Przed zakupem trzeba dokładnie sprawdzić, ile kanałów może pracować w każdym trybie. Informacja „8 kanałów” nie zawsze oznacza możliwość podłączenia ośmiu dowolnych kamer IP i analogowych w każdej kombinacji.

Jak wybrać kamerę do monitoringu domu?

Rozdzielczość to nie wszystko

Większa liczba megapikseli pozwala zarejestrować więcej szczegółów, ale nie gwarantuje automatycznie czytelnego obrazu. Kamera 8 Mpix z niewielkim przetwornikiem i słabym obiektywem może po zmroku wypadać gorzej niż dopracowany model 4 Mpix.

Na jakość wpływają również:

• wielkość i czułość przetwornika;
• ogniskowa oraz jasność obiektywu;
• liczba klatek na sekundę;
• maksymalny bitrate;
• czas naświetlania;
• działanie WDR;
• oświetlacz podczerwieni lub światło białe;
• kompresja i ustawiona jakość nagrania.

Kąt widzenia i ogniskowa

Szerokokątny obiektyw obejmuje duży obszar, ale osoba znajdująca się w oddali zajmuje mniej pikseli. Wąszy kadr pozwala zarejestrować więcej szczegółów w konkretnym miejscu, na przykład przy furtce lub bramie. Jedna bardzo szeroka kamera nie zawsze zastąpi dwa odpowiednio ustawione urządzenia. Przed montażem określ, czy potrzebujesz jedynie wykryć ruch, rozpoznać osobę, czy odczytać szczegóły takie jak tablica rejestracyjna.

Rozpoznawanie twarzy i tablic

Sama rozdzielczość 4K nie gwarantuje rozpoznania twarzy ani numerów rejestracyjnych. Znaczenie mają odległość, kąt ustawienia, liczba pikseli przypadających na obiekt, prędkość ruchu, oświetlenie i czas migawki. Do obserwowania wjazdu po zmroku może być potrzebna kamera przeznaczona do identyfikowania tablic. Zwykły model z silnym oświetlaczem IR może prześwietlać odblaskową powierzchnię, przez co numer stanie się nieczytelny.

Tryb nocny

Zasięg podczerwieni podawany w specyfikacji jest wartością orientacyjną. Użyteczność obrazu zależy od szerokości kadru, koloru ścian, pogody, dodatkowego oświetlenia i rozmieszczenia obiektów.

Kamer nie należy kierować przez szybę, jeśli mają korzystać z własnego oświetlacza IR. Podczerwień może odbijać się od szkła i zasłaniać obraz.

Odporność na warunki atmosferyczne

Do montażu na zewnątrz wybierz model przeznaczony do pracy w odpowiednim zakresie temperatur i wilgotności. Sprawdź klasę szczelności obudowy, ale pamiętaj, że odsłonięte złącza również wymagają zabezpieczenia.

Połączenia najlepiej umieścić w szczelnej puszce montażowej. Pozostawienie wtyku RJ-45 bez ochrony może prowadzić do korozji i problemów z połączeniem, nawet jeśli sama kamera ma wysoką klasę IP.

Monitoring przewodowy czy Wi-Fi?

Kamery z PoE

PoE umożliwia przesyłanie danych i zasilania jednym przewodem Ethernet. Upraszcza instalację oraz pozwala podtrzymać cały system jednym UPS-em zasilającym rejestrator lub switch.

Przy projektowaniu sprawdź:

• standard PoE obsługiwany przez kamerę i switch;
• moc wymaganą przez pojedynczą kamerę;
• łączny budżet mocy switcha lub rejestratora;
• długość i jakość przewodów;
• zgodność pinów oraz złączy;
• warunki prowadzenia kabli na zewnątrz.

Ośmiopor­towy switch nie musi mieć mocy wystarczającej do jednoczesnego zasilenia ośmiu wymagających kamer PTZ. Liczy się łączny budżet PoE, a nie wyłącznie liczba portów.

Kamery Wi-Fi

Kamera Wi-Fi będzie dobrym rozwiązaniem, gdy poprowadzenie przewodu sieciowego jest trudne. Trzeba jednak zapewnić stabilny zasięg dokładnie w miejscu montażu i uwzględnić obciążenie sieci przez ciągłą transmisję wideo.

Nie ma uniwersalnej liczby kamer, które mogą działać w jednej sieci bezprzewodowej. Zależy to od:

• jakości punktu dostępowego;
• siły i stabilności sygnału;
• wykorzystywanego pasma;
• bitrate’u każdej kamery;
• zakłóceń i liczby pozostałych urządzeń;
• sposobu zapisu materiału.

W przypadku kamer zasilanych akumulatorem zapis ciągły może być niedostępny albo znacznie skracać czas pracy. Takie modele często nagrywają tylko krótkie klipy po wykryciu ruchu.

Jak dobrać rejestrator do liczby i parametrów kamer?

Liczba kanałów

Liczba kanałów określa maksymalną liczbę strumieni obsługiwanych przez rejestrator. Zapas przydaje się, gdy planujesz późniejszą rozbudowę, ale nie zawsze trzeba kupować model dwukrotnie większy.

Do czterech kamer można wybrać rejestrator czterokanałowy, jeśli układ jest ostateczny. Model ośmiokanałowy będzie lepszy, gdy istnieje realna możliwość dodania kamer przy bramie, w garażu albo na tyłach domu.

Maksymalna rozdzielczość

Sprawdź osobno:

• maksymalną rozdzielczość wejściową kamer;
• rozdzielczość nagrywania;
• rozdzielczość wyświetlaną na monitorze;
• liczbę klatek obsługiwaną przy danej rozdzielczości;
• rozdzielczość głównego i pomocniczego strumienia.

Informacja o wyjściu HDMI 4K nie oznacza automatycznie, że wszystkie kanały mogą być nagrywane w 4K przy pełnej liczbie klatek.

Przepustowość wejściowa

Rejestrator ma określony limit łącznego bitrate’u odbieranego z kamer. Osiem kamer po 8 Mb/s wymaga około 64 Mb/s przepustowości wejściowej, bez uwzględnienia dodatkowych strumieni i zapasu.

Model obsługujący osiem kanałów może nie przyjąć ośmiu kamer działających jednocześnie z maksymalną jakością. Limit pasma trzeba porównać z rzeczywistymi ustawieniami strumieni.

Kompresja

H.265 może ograniczyć zapotrzebowanie na miejsce i przepustowość w porównaniu z H.264 przy podobnej jakości, ale wymaga zgodności kamer, rejestratora i urządzeń używanych do odtwarzania.

Oznaczenia H.265+, Smart H.265+ i podobne odnoszą się do rozwiązań poszczególnych producentów. Najlepsze rezultaty i pełna zgodność mogą wymagać użycia kamer i rejestratora z tego samego ekosystemu.

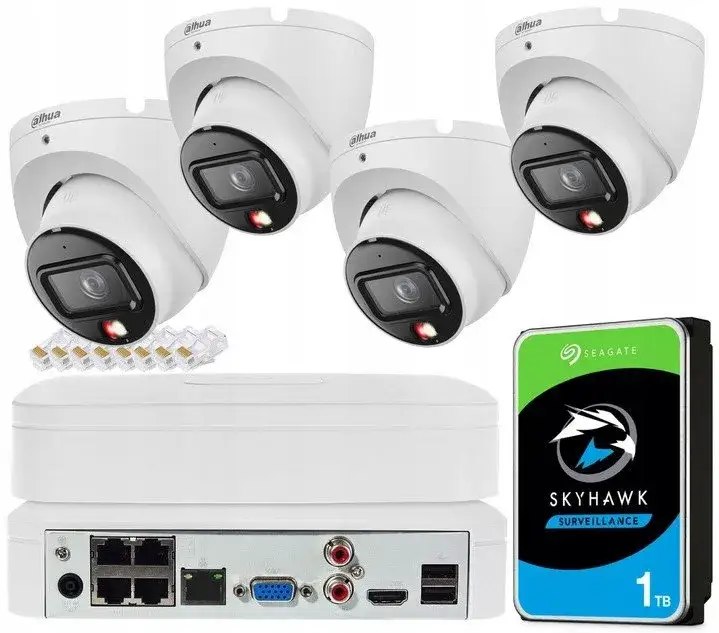

Porty PoE

Wbudowany switch ułatwia instalację, ponieważ każdą kamerę można podłączyć bezpośrednio do rejestratora. Może jednak tworzyć oddzielną podsieć, co wpływa na sposób dostępu do kamer z innych urządzeń.

Sprawdź liczbę portów, standard zasilania, moc pojedynczego portu oraz łączny budżet PoE.

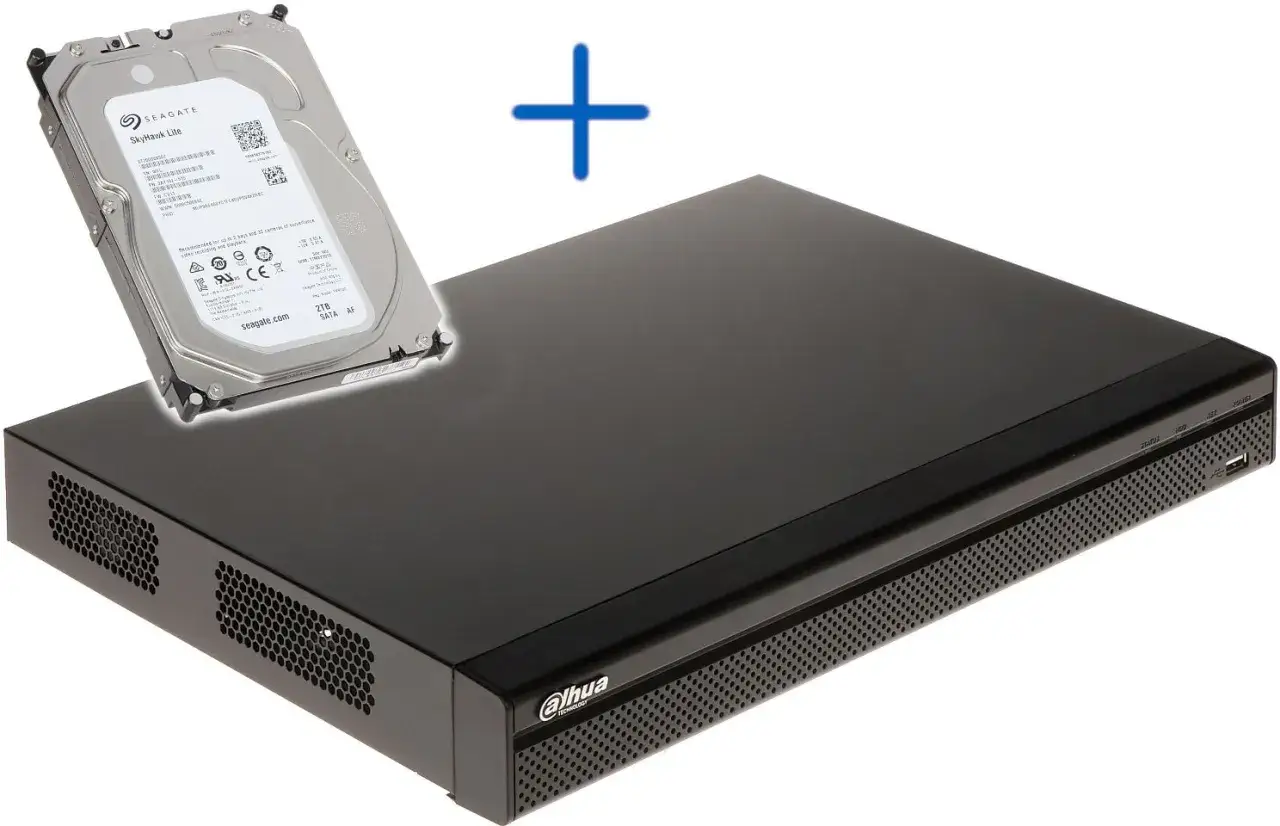

Dyski i RAID

Jeden slot wystarczy do prostego systemu, ale pojemność archiwum będzie ograniczona do pojedynczego nośnika. Rejestrator z dwoma lub większą liczbą miejsc pozwala zwiększyć przestrzeń albo utworzyć macierz – pod warunkiem że konkretny model obsługuje wybrany poziom RAID.

Dwa dyski nie oznaczają automatycznie RAID 1. W części urządzeń nośniki działają jako niezależna lub łączona przestrzeń bez ochrony przed awarią jednego z nich.

Dostępne rejestratory obrazu i CCTV możesz w Morele.net filtrować między innymi według rodzaju urządzenia, liczby kamer, rozdzielczości, kompresji, obecności switcha PoE i liczby obsługiwanych dysków.

Jak obliczyć pojemność dysku do monitoringu?

Nie istnieje jedna pojemność odpowiednia dla czterech lub ośmiu kamer. Ilość danych zależy od:

• liczby kamer;
• bitrate’u każdego strumienia;
• kodeka;
• liczby klatek;
• rozdzielczości i złożoności obrazu;
• zapisu ciągłego albo zdarzeniowego;
• liczby godzin nagrywania;
• długości przechowywania archiwum.

Orientacyjne dzienne zużycie miejsca można obliczyć według wzoru:

bitrate wszystkich kamer w Mb/s × 10,8 = około GB na dobę

Przykład: cztery kamery nagrywające po 4 Mb/s generują łącznie 16 Mb/s:

16 × 10,8 = około 173 GB na dobę

Dysk 2 TB przechowa w takim przypadku około 10–11 dni materiału, po uwzględnieniu przestrzeni dostępnej po sformatowaniu i danych systemowych. Po obniżeniu bitrate’u do 2 Mb/s na kamerę czas archiwizacji może wzrosnąć niemal dwukrotnie.

Zapis po wykryciu ruchu może ograniczyć zużycie miejsca, ale efekt zależy od liczby zdarzeń. Kamera skierowana na ruchliwą ulicę albo drzewa poruszające się na wietrze może niemal bez przerwy generować alarmy.

Zapis lokalny, karta pamięci czy chmura?

Model hybrydowy może zwiększyć odporność na awarie, ale nie zawsze jest najlepszym rozwiązaniem. Przesyłanie nagrań do chmury wymaga odpowiedniej prędkości wysyłania danych, a usługa może obejmować tylko wybrane kamery, krótkie klipy lub określony czas przechowywania.

Karta pamięci w kamerze może pełnić funkcję zapisu awaryjnego po utracie połączenia z NVR-em. Wymaga to jednak zgodności urządzeń i właściwej konfiguracji.

Jak bezpiecznie uruchomić dostęp zdalny?

Najprostszy dostęp zdalny zapewnia aplikacja producenta wykorzystująca połączenie inicjowane przez urządzenie. Przed użyciem sprawdź politykę prywatności, dostępność uwierzytelniania dwuskładnikowego i okres wsparcia oprogramowania.

Alternatywą jest dostęp przez poprawnie skonfigurowany VPN. Pozwala połączyć się z siecią domową bez bezpośredniego wystawiania panelu rejestratora do internetu.

Nie ustawiaj ręcznego przekierowania portów jako domyślnego rozwiązania. Bezpośrednio dostępny z internetu panel kamery lub rejestratora zwiększa powierzchnię ataku, szczególnie gdy urządzenie ma stare oprogramowanie lub słabe hasło.

Przy konfiguracji:

• zmień wszystkie hasła domyślne;
• ustaw unikalne hasło administratora;
• włącz uwierzytelnianie dwuskładnikowe, jeśli jest dostępne;
• zaktualizuj firmware kamer i rejestratora;
• wyłącz UPnP, jeśli nie jest potrzebne;
• wyłącz nieużywane konta i usługi;
• utwórz oddzielne konto do zwykłego podglądu;
• nie udostępniaj konta administratora wszystkim domownikom;
• sprawdź, czy transmisja zdalna jest szyfrowana;
• wyłącz dostęp przez internet, jeśli korzystasz wyłącznie z podglądu lokalnego.

Jak połączyć monitoring ze smart home?

Kamera lub rejestrator mogą udostępniać obraz, zdarzenia albo metadane przez ONVIF, RTSP, API producenta lub dedykowaną integrację. Pozwala to na przykład:

• włączyć oświetlenie po wykryciu ruchu;
• wysłać powiadomienie po wykryciu osoby;
• wyświetlić podgląd na panelu ściennym;
• uruchomić nagrywanie po otwarciu bramy;
• połączyć zdarzenie z czujnikiem alarmowym;
• zapisać klatkę po naciśnięciu wideodomofonu.

Obsługa ONVIF lub RTSP nie oznacza automatycznej integracji z Google Home, Amazon Alexa albo Home Assistant. Każdą platformę i funkcję trzeba sprawdzić dla konkretnego modelu.

Automatyzacja nie powinna zastępować podstawowego zapisu. Jeżeli platforma smart home przestanie działać, kamera i rejestrator nadal powinny nagrywać zgodnie ze swoim harmonogramem.

Jak zabezpieczyć monitoring przed zanikiem prądu?

Do UPS-a należy podłączyć nie tylko rejestrator, lecz także wszystkie elementy potrzebne do działania systemu:

• rejestrator;
• switch PoE;
• router;
• punkt dostępowy używany przez kamery Wi-Fi;
• modem lub terminal operatora;
• ewentualny serwer NAS.

Jeżeli kamery są zasilane ze switcha PoE, podtrzymanie jednego urządzenia może utrzymać działanie całej instalacji. Czas pracy UPS-a trzeba obliczyć na podstawie łącznego poboru rejestratora, dysku, switcha oraz kamer.

Nagłe wyłączenie nie musi uszkodzić sprzętu, ale może przerwać zapis, pozostawić niekompletny plik albo spowodować konieczność sprawdzenia systemu plików. UPS daje czas na bezpieczne zamknięcie rejestratora i ogranicza przerwy w nagrywaniu.

Gdzie zamontować rejestrator?

Rejestrator powinien znajdować się w suchym, wentylowanym miejscu, do którego nie ma łatwego dostępu przypadkowa osoba. Ustawienie go bezpośrednio obok telewizora lub routera ułatwia znalezienie i zabranie urządzenia razem z nagraniami.

Nie należy jednak zamykać rejestratora w szczelnej szafce. Dysk i elektronika generują ciepło, a wysoka temperatura może skrócić żywotność podzespołów.

Dobrym rozwiązaniem może być szafa teleinformatyczna lub zamykana półka techniczna z odpowiednią wentylacją. Trzeba pozostawić dostęp do przewodów, przycisku zasilania i nośników.

Jak zgodnie z prawem ustawić kamery na posesji?

Monitoring prywatny powinien być ograniczony przede wszystkim do obszaru własnej nieruchomości. Kamera skierowana na ogród, wejście lub podjazd nie powinna bez potrzeby rejestrować okien sąsiada, jego posesji ani dużego fragmentu drogi publicznej.

Jeżeli zasięg obejmuje przestrzeń publiczną lub cudzą nieruchomość, monitoring może wykraczać poza czynności o charakterze wyłącznie osobistym lub domowym. W takiej sytuacji mogą pojawić się obowiązki wynikające z przepisów o ochronie danych osobowych.

Warto:

• ustawić kadr tylko na obszar wymagający ochrony;
• korzystać z masek prywatności;
• ograniczyć czas przechowywania nagrań;
• zabezpieczyć dostęp do materiału;
• nie udostępniać nagrań bez uzasadnienia;
• wyłączyć nagrywanie dźwięku, jeżeli nie jest niezbędne i prawnie uzasadnione;
• sprawdzić obowiązki informacyjne, jeżeli monitoring wykracza poza własną posesję.

Nagrywanie dźwięku jest bardziej ingerujące w prywatność niż sam obraz. Obecność mikrofonu w kamerze nie oznacza, że należy automatycznie włączyć rejestrację rozmów.

Jak stworzyć niezawodny monitoring domu?

Najpierw określ cel i zaplanuj kadry, a dopiero później dobierz kamery oraz rejestrator. W nowej instalacji dobrym punktem wyjścia jest system IP z PoE, lokalnym zapisem i bezpiecznym dostępem zdalnym. Starsze przewody koncentryczne można natomiast wykorzystać z rejestratorem DVR lub hybrydowym.

Nie przyjmuj sztywnych założeń dotyczących liczby kamer, rozdzielczości i pojemności dysku. Cztery dobrze ustawione kamery mogą być użyteczniejsze niż osiem modeli obejmujących niewłaściwe obszary. Pojemność archiwum trzeba obliczyć z bitrate’u, a zgodność potwierdzić dla konkretnych urządzeń i wersji firmware’u.

Niezawodność zapewniają nie tylko dobre parametry obrazu, lecz także poprawne okablowanie, zapas kanałów i przepustowości, zabezpieczona sieć, UPS oraz regularne testy. Monitoring powinien działać samodzielnie w tle, ale wymaga okresowego sprawdzania nagrań, stanu dysku, czasu systemowego i dostępności aktualizacji.
