Wykrywacz kabli w ścianie to przydatne narzędzie, które pozwala na bezpieczne zlokalizowanie przewodów elektrycznych ukrytych w murach. Dzięki prostemu urządzeniu, opartego na detekcji pola elektromagnetycznego, można uniknąć niebezpieczeństw związanych z przypadkowym uszkodzeniem instalacji elektrycznej podczas remontu czy wiercenia. W tym artykule przedstawimy, jak samodzielnie zbudować wykrywacz kabli, korzystając z ogólnodostępnych komponentów elektronicznych.
Budowa takiego urządzenia nie jest skomplikowana, a jego działanie opiera się na amplifikacji sygnałów elektromagnetycznych generowanych przez żywe przewody. Warto jednak pamiętać o bezpieczeństwie podczas pracy z elektrycznością oraz o ograniczeniach, jakie ma domowy wykrywacz kabli. Przygotowaliśmy szczegółowy przewodnik, który pomoże Ci w stworzeniu własnego wykrywacza, a także wskaże na kluczowe środki ostrożności, które należy zachować.
Kluczowe wnioski:
- Wykrywacz kabli można zbudować z podstawowych komponentów, takich jak tranzystory, diody LED i bateria.
- Urządzenie działa na zasadzie detekcji pola elektromagnetycznego, co pozwala na lokalizację przewodów elektrycznych w ścianach.
- Bezpieczeństwo jest kluczowe; należy unikać kontaktu z żywymi przewodami i zawsze testować urządzenie na znanym źródle.
- Domowy wykrywacz może mieć ograniczenia, takie jak niewykrywanie nieaktywnych przewodów lub wpływ zakłóceń elektromagnetycznych.
- W niektórych przypadkach warto zainwestować w profesjonalny detektor kabli dla większej precyzji i bezpieczeństwa.
Jak zbudować wykrywacz kabli w ścianie krok po kroku
Budowa wykrywacza kabli w ścianie to świetny projekt dla entuzjastów elektroniki, który pozwala na lokalizowanie przewodów elektrycznych ukrytych w murach. Dzięki prostym komponentom elektronicznym, takim jak tranzystory i diody, można stworzyć urządzenie, które wykrywa pole elektromagnetyczne generowane przez żywe przewody. W tym przewodniku przedstawimy szczegółowy proces budowy, który pozwoli Ci zrealizować ten projekt samodzielnie.
Do zbudowania wykrywacza będziesz potrzebować kilku kluczowych komponentów. Wśród nich znajdują się cztery tranzystory NPN (np. BC547C lub BC549), dioda LED, opornik ograniczający prąd, bateria 9V lub 12V oraz kawałek izolowanego drutu, który posłuży jako antena. Zgromadzenie tych elementów to pierwszy krok do stworzenia własnego detektora kabli. Poniżej znajdziesz szczegółowe instrukcje dotyczące montażu.
Wybór odpowiednich komponentów do wykrywacza kabli
Wybór właściwych komponentów jest kluczowy dla prawidłowego działania wykrywacza kabli. Transistory są podstawowym elementem, który służy do amplifikacji sygnału z anteny. Tranzystory BC547C i BC549 to popularne modele, które charakteryzują się wysokim wzmocnieniem prądowym, co czyni je idealnymi do tego projektu. Oprócz tranzystorów, ważnym elementem jest również dioda LED, która wskaże, kiedy wykrywacz zareaguje na pole elektromagnetyczne.
Warto również zwrócić uwagę na oporniki, które pomagają w ograniczeniu prądu płynącego przez diodę, co zapobiega jej uszkodzeniu. Wybierz opornik o wartości od 200 do 800 omów, w zależności od używanych komponentów. Bateria 9V lub 12V dostarczy niezbędnej energii do działania urządzenia. Poniżej znajduje się tabela porównawcza różnych modeli tranzystorów, które możesz wykorzystać w swoim projekcie.
| Model tranzystora | Wzmocnienie prądowe | Cena (zł) |
| BC547C | 100-800 | 1,50 |
| BC549 | 100-600 | 1,20 |

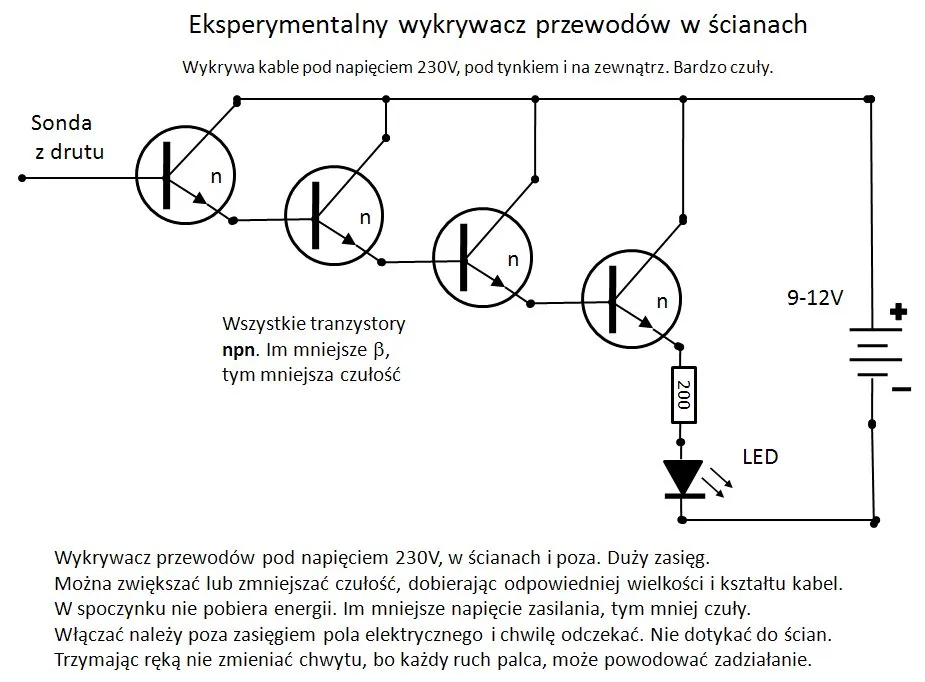

Schemat obwodu i zasady działania urządzenia
Wykrywacz kabli działa na zasadzie detekcji pola elektromagnetycznego, które jest generowane przez przewody elektryczne. Głównym elementem tego urządzenia jest antena, która może mieć formę prostego drutu lub małej pętli. Kiedy antena zbliża się do żywego przewodu, pole elektromagnetyczne wywołuje niewielki prąd w antenie. Ten sygnał jest następnie wzmacniany przez tranzystory, co pozwala na jego lepsze zarejestrowanie przez diodę LED.
W obwodzie wykrywacza, cztery tranzystory są połączone w konfiguracji kaskadowej, co zwiększa wzmocnienie sygnału. Dioda LED jest podłączona w taki sposób, że jej jasność wskazuje na siłę pola elektromagnetycznego – im jaśniej świeci, tym bliżej znajduje się przewód. Warto pamiętać, że wykrywacz najlepiej działa, gdy urządzenia elektryczne podłączone do przewodów są włączone, ponieważ reaguje na prąd zmienny o częstotliwości 50 Hz, typowej dla wielu regionów.
Kluczowe środki ostrożności przy pracy z elektrycznością
Pracując z urządzeniami elektrycznymi, zawsze należy stosować odpowiednie środki ostrożności. Zaczynając od noszenia ochronnych okularów i rękawic, możesz zminimalizować ryzyko urazów. Ochrona oczu jest szczególnie ważna, ponieważ drobne cząstki mogą zostać wyrzucone podczas montażu. Rękawice zapobiegają kontaktowi z przewodami, które mogą być pod napięciem. Zawsze upewnij się, że wszystkie urządzenia są wyłączone przed rozpoczęciem pracy.
Innym kluczowym środkiem ostrożności jest sprawdzenie, czy urządzenia są odłączone od zasilania. Przed przystąpieniem do budowy wykrywacza kabli, upewnij się, że nie ma żadnych aktywnych źródeł prądu w pobliżu. Dobrą praktyką jest także używanie narzędzi z izolowanymi uchwytami, które dodatkowo zmniejszają ryzyko porażenia prądem. Pamiętaj, że bezpieczeństwo powinno być zawsze na pierwszym miejscu, dlatego nie lekceważ tych zasad.
Jak unikać typowych błędów podczas budowy wykrywacza
Podczas budowy wykrywacza kabli, wiele osób popełnia typowe błędy, które mogą prowadzić do nieprawidłowego działania urządzenia. Na przykład, niewłaściwe podłączenie tranzystorów może spowodować, że wykrywacz w ogóle nie zadziała. Zawsze upewnij się, że pinout tranzystorów jest zgodny z instrukcjami, aby uniknąć problemów. Kolejnym częstym błędem jest użycie niewłaściwego opornika, co może prowadzić do uszkodzenia diody LED lub tranzystorów.
Innym istotnym błędem jest brak testowania wykrywacza przed jego użyciem. Zawsze warto przetestować urządzenie na znanym źródle prądu, aby upewnić się, że działa poprawnie. W przeciwnym razie możesz narazić się na niebezpieczeństwo podczas pracy. Oto kilka typowych błędów do uniknięcia:
- Niepoprawne podłączenie tranzystorów, co prowadzi do braku działania wykrywacza.
- Użycie niewłaściwego opornika, co może uszkodzić diodę LED.
- Brak testowania urządzenia przed użyciem, co zwiększa ryzyko porażenia prądem.
Ograniczenia domowego wykrywacza kabli i ich skutki
Chociaż domowy wykrywacz kabli jest użytecznym narzędziem, ma swoje ograniczenia. Jednym z głównych problemów jest jego niezdolność do wykrywania nieaktywnych przewodów. Wykrywacz reaguje tylko na przewody, przez które płynie prąd, co oznacza, że nie będzie w stanie zlokalizować przewodów, które są wyłączone. To może prowadzić do niebezpiecznych sytuacji, jeśli użytkownik zakłada, że wszystkie przewody w danym obszarze są aktywne, co może skutkować przypadkowymi uszkodzeniami instalacji elektrycznej.
Innym ograniczeniem jest możliwość zakłóceń elektromagnetycznych, które mogą wpływać na dokładność wykrywacza. Urządzenia elektroniczne, takie jak telewizory czy komputery, mogą emitować własne pola elektromagnetyczne, co może prowadzić do fałszywych wskazań. Dlatego poleganie wyłącznie na domowym wykrywaczu kabli może być ryzykowne. W niektórych przypadkach może być konieczne skorzystanie z profesjonalnych narzędzi, aby uzyskać dokładne i wiarygodne wyniki.
Co może wpłynąć na dokładność wykrywacza kabli
Dokładność domowego wykrywacza kabli może być wpływana przez różnorodne czynniki. Jednym z nich jest odległość od przewodu. Im dalej wykrywacz znajduje się od aktywnego przewodu, tym słabszy sygnał elektromagnetyczny, co może prowadzić do błędnych odczytów. Dlatego ważne jest, aby zbliżyć antenę wykrywacza jak najbliżej przewodu, aby uzyskać najlepsze wyniki.
Innym czynnikiem wpływającym na dokładność jest środowisko, w którym używasz wykrywacza. Wysoka obecność metali, takich jak rury czy gwoździe w ścianach, może zakłócać sygnał i prowadzić do fałszywych alarmów. Dobrze jest zwrócić uwagę na te elementy, aby uniknąć nieporozumień podczas użycia urządzenia. W przypadku, gdy wykrywacz wskazuje na obecność przewodu, warto sprawdzić to dodatkowo za pomocą innego narzędzia, aby potwierdzić wyniki.

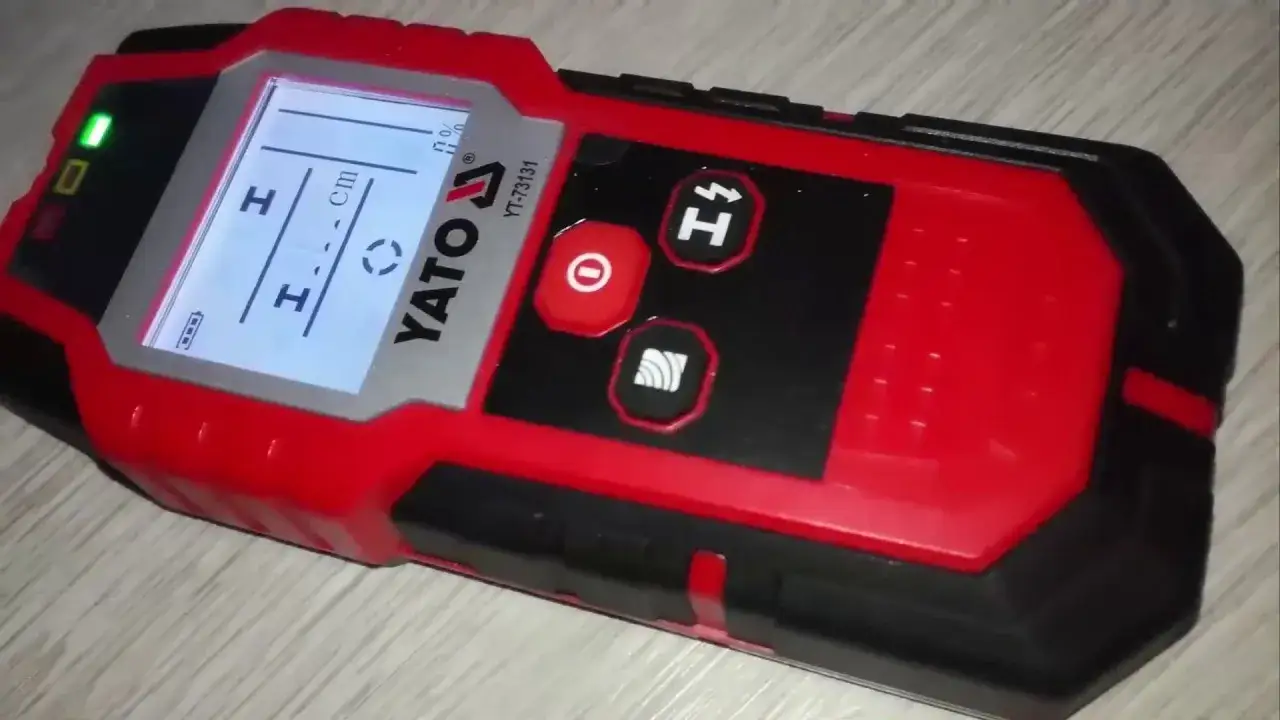

Kiedy warto zainwestować w profesjonalny detektor kabli
Choć domowy wykrywacz kabli może być wystarczający do prostych zadań, istnieją sytuacje, w których lepiej jest zainwestować w profesjonalny detektor. Przede wszystkim, jeśli planujesz przeprowadzać prace remontowe w starych budynkach, gdzie instalacje elektryczne mogą być skomplikowane, profesjonalne urządzenie zapewni większą dokładność. Takie detektory są zaprojektowane do wykrywania zarówno aktywnych, jak i nieaktywnych przewodów, co jest niezwykle istotne w przypadku, gdy nie masz pewności, które przewody są pod napięciem.
Dodatkowo, profesjonalne detektory kabli często wyposażone są w zaawansowane funkcje, takie jak możliwość identyfikacji różnych typów przewodów czy wykrywanie zakłóceń elektromagnetycznych. Dzięki tym funkcjom, prace stają się nie tylko bezpieczniejsze, ale również bardziej efektywne. W przypadku skomplikowanych instalacji elektrycznych, takich jak te w biurach czy zakładach przemysłowych, inwestycja w profesjonalny sprzęt może zaoszczędzić czas i zminimalizować ryzyko uszkodzenia instalacji.
| Funkcja | Domowy wykrywacz kabli | Profesjonalny detektor kabli |
| Wykrywanie aktywnych przewodów | Tak | Tak |
| Wykrywanie nieaktywnych przewodów | Nie | Tak |
| Zakres detekcji | Ograniczony | Szeroki |
| Możliwość identyfikacji typów przewodów | Nie | Tak |
| Wykrywanie zakłóceń elektromagnetycznych | Nie | Tak |
Czytaj więcej: Ile kabla na dom 100m2? Oblicz dokładne potrzeby instalacji elektrycznej
Jak wykorzystać wykrywacz kabli w innych projektach DIY
Wykrywacz kabli, który zbudujesz, może być nie tylko narzędziem do lokalizowania przewodów w ścianach, ale również wszechstronnym urządzeniem użytecznym w innych projektach DIY. Na przykład, możesz zastosować go do wykrywania ukrytych metalowych rur w ziemi podczas prac ogrodowych czy budowlanych. Dzięki możliwościom detekcji pola elektromagnetycznego, wykrywacz może pomóc w uniknięciu przypadkowego uszkodzenia instalacji wodnych lub gazowych, co jest szczególnie istotne w przypadku wykopów.
Dodatkowo, rozwijając swoje umiejętności w elektronice, możesz modyfikować swój wykrywacz kabli, aby zintegrować go z innymi urządzeniami, takimi jak systemy alarmowe czy inteligentne domy. Wykorzystując dane z wykrywacza, możesz stworzyć system monitorowania, który informuje Cię o obecności przewodów lub zakłóceniach w ich pracy. Takie podejście nie tylko zwiększa bezpieczeństwo, ale również pozwala na lepsze zarządzanie instalacjami elektrycznymi w Twoim domu.
