Wybór odpowiedniego kabel do domofonu i elektrozaczepu jest kluczowy dla prawidłowego funkcjonowania całego systemu. Różne typy kabli są zalecane w zależności od funkcji i długości trasy, co może znacząco wpłynąć na jakość połączenia oraz jego trwałość. Właściwe dobranie materiałów i przekrojów kabli pozwala uniknąć wielu problemów, które mogą wystąpić podczas instalacji.
W artykule omówimy, jakie kable są najlepsze do połączeń domofonowych oraz elektrozaczepów, a także jakie błędy należy unikać podczas ich wyboru. Zrozumienie specyfikacji kabli i ich zastosowania w różnych warunkach może pomóc w zapewnieniu niezawodności systemu oraz jego długowieczności.
Kluczowe informacje:
- Do połączeń domofonowych zaleca się stosowanie kabli parowanych wielożyłowych, odpornych na wilgoć.
- W instalacjach do 30 metrów wystarcza kabel o przekroju 0,5 mm², a powyżej 30 metrów należy używać 0,75 mm².
- Do podłączenia elektrozaczepu można użyć dowolnego kabla dwużyłowego, a przy większych odległościach zaleca się przekrój 1–1,5 mm².
- W instalacjach cyfrowych wymagane są co najmniej 3 żyły plus żyła zasilająca.
- Zawsze warto zostawić zapas przewodów (minimum 50 cm) na potrzeby montażu i przyszłych modyfikacji.
Wybór odpowiednich kabli do domofonu i elektrozaczepu dla skutecznej instalacji
Właściwy wybór kabli do domofonu i elektrozaczepu jest kluczowy dla zapewnienia efektywności i niezawodności całego systemu. Różne typy kabli są przeznaczone do różnych zastosowań, co oznacza, że ich dobór powinien być dostosowany do specyficznych potrzeb instalacji. Na przykład, do połączenia kaset zewnętrznych z zasilaczem zaleca się stosowanie przewodów parowanych wielożyłowych, które charakteryzują się odpornością na wilgoć i uszkodzenia.
Nieprawidłowy wybór kabli może prowadzić do wielu problemów, takich jak zakłócenia w komunikacji czy awarie systemu. Dlatego ważne jest, aby przed zakupem kabli dokładnie zapoznać się z ich właściwościami oraz zastosowaniem. W poniższej sekcji omówimy rodzaje kabli, które są najczęściej używane w instalacjach domofonowych i elektrozaczepów oraz ich charakterystyki.
Rodzaje kabli do domofonów – co musisz wiedzieć, aby nie popełnić błędu
W instalacjach domofonowych można spotkać kilka typów kabli, w tym kable skręcone, kable koncentryczne oraz kable wielożyłowe. Kable skręcone, takie jak XZTKPXPW 5x2x0,5, są często wykorzystywane do połączeń, które wymagają wysokiej jakości sygnału. Kable koncentryczne są stosowane w systemach, gdzie ważne jest zminimalizowanie zakłóceń. Kable wielożyłowe, z kolei, są idealne do połączeń, gdzie potrzebne jest przesyłanie wielu sygnałów jednocześnie.
- Kable skręcone – doskonałe do połączeń wymagających wysokiej jakości sygnału.
- Kable koncentryczne – minimalizują zakłócenia, idealne dla systemów audio.
- Kable wielożyłowe – umożliwiają przesyłanie wielu sygnałów jednocześnie.
Kable do elektrozaczepu – jak dobrać odpowiedni przekrój
W przypadku elektrozaczepów, dobór odpowiedniego przekroju kabla jest kluczowy dla zapewnienia ich prawidłowego działania. Zazwyczaj zaleca się użycie kabli dwużyłowych o przekroju od 1 do 1,5 mm², szczególnie przy większych odległościach. W przypadku krótszych tras, do 20 metrów, można zastosować standardowe kable sygnałowe. Warto również pamiętać, aby zawsze zostawić zapas przewodów na potrzeby montażu i ewentualnych przyszłych modyfikacji.
- Dla odległości do 20 metrów można użyć zwykłego kabla sygnałowego.
- Zaleca się przekrój 1–1,5 mm² dla większych odległości.
- Warto zostawić co najmniej 50 cm zapasu przewodów na przyszłe modyfikacje.
Specyfikacje kabli dla różnych odległości instalacji
Wybór odpowiednich kabli do instalacji domofonów i elektrozaczepów jest ściśle związany z odległością między poszczególnymi elementami systemu. W miarę wydłużania się trasy, konieczne staje się zastosowanie kabli o odpowiednich przekrojach, które zapewnią stabilność sygnału oraz bezpieczeństwo całej instalacji. Zbyt mały przekrój kabla może prowadzić do strat sygnału oraz problemów z zasilaniem, co w efekcie obniża jakość działania systemu.
W zależności od długości trasy, zaleca się różne przekroje kabli. Dla odległości do 30 metrów wystarcza przekrój 0,5 mm², natomiast dla tras powyżej 30 metrów powinno się stosować kable o przekroju 0,75 mm². Warto również pamiętać, że w przypadku instalacji zewnętrznych, które są narażone na działanie niekorzystnych warunków atmosferycznych, należy wybierać kable o odpowiednich właściwościach, które zapewnią ich trwałość i niezawodność.Jakie przekroje kabli stosować w zależności od długości trasy
Dobór odpowiedniego przekroju kabli jest kluczowy dla zapewnienia prawidłowego funkcjonowania systemu domofonowego oraz elektrozaczepu. Przy odległościach do 10 metrów można stosować kable o przekroju 0,5 mm², a dla długości od 10 do 20 metrów najlepiej używać kabli o przekroju 2x0,5 mm². Dla tras do 30 metrów rekomendowane są kable 0,5 mm², a powyżej tej długości warto wybrać kable o przekroju 0,75 mm², aby zapewnić odpowiednie zasilanie i jakość sygnału.
| Długość trasy (m) | Zalecany przekrój kabla (mm²) |
| 0 - 10 | 0,5 |
| 10 - 20 | 2x0,5 |
| 20 - 30 | 0,5 |
| 30+ | 0,75 |
Wybór kabli w instalacjach zewnętrznych – odporność na warunki
W przypadku instalacji zewnętrznych kluczowym czynnikiem jest odporność kabli na różnorodne warunki atmosferyczne. Kable muszą być zaprojektowane tak, aby wytrzymały działanie wilgoci, promieniowania UV oraz ekstremalnych temperatur. Dlatego warto wybierać przewody żelowane, które są nie tylko odporne na wilgoć, ale również na uszkodzenia mechaniczne. Takie kable często mają dodatkowe osłony, które chronią je przed szkodliwymi czynnikami zewnętrznymi.
Warto również zwrócić uwagę na materiały, z jakich wykonane są kable. Kable z PVC są popularne, ale mogą nie być wystarczająco odporne na wysokie temperatury. Z kolei kable wykonane z materiałów odpornych na działanie wysokich temperatur i promieni UV, takich jak PE (polietylen), są idealnym wyborem do instalacji na zewnątrz. Wybierając kable do instalacji domofonów i elektrozaczepów, upewnij się, że są one przystosowane do warunków, w jakich będą używane.
Co może pójść nie tak – unikanie typowych pułapek w instalacji
Podczas instalacji domofonów i elektrozaczepów, istnieje wiele pułapek, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest niewłaściwy dobór kabli, co może skutkować zakłóceniami w sygnale lub całkowitym brakiem działania systemu. Na przykład, użycie kabli o zbyt małym przekroju w dłuższych trasach może prowadzić do strat napięcia, co z kolei wpływa na jakość komunikacji. Ponadto, niewłaściwe zabezpieczenie kabli przed wilgocią w instalacjach zewnętrznych może prowadzić do ich uszkodzenia i awarii systemu.
Aby uniknąć tych problemów, warto dokładnie przemyśleć każdy etap instalacji. Upewnij się, że kable są odpowiednie do warunków, w jakich będą używane, oraz że są dostosowane do specyfikacji technicznych systemu. Regularne kontrole i konserwacja mogą również pomóc w wykryciu potencjalnych problemów zanim staną się one poważne.
Jakie kable są niewłaściwe dla domofonów i elektrozaczepów
Wybierając kable do domofonów i elektrozaczepów, należy unikać kilku typów, które mogą być niewłaściwe dla tych zastosowań. Na przykład, kable jednożyłowe są zbyt ograniczone do przesyłania sygnału i mogą nie zapewniać odpowiedniej jakości komunikacji. Kable PVC mogą być niewystarczająco odporne na warunki atmosferyczne, co czyni je nieodpowiednimi do instalacji zewnętrznych. Dodatkowo, kable bez odpowiednich osłon narażają się na uszkodzenia mechaniczne oraz wpływ wilgoci, co może prowadzić do ich szybszego zużycia.
Warto także unikać kabli, które nie spełniają norm jakościowych, ponieważ mogą one prowadzić do awarii systemu. Zainwestowanie w odpowiednie materiały na początku instalacji pozwoli zaoszczędzić czas i pieniądze w przyszłości.
Przykłady układów kablowych dla domofonów i elektrozaczepów
Właściwe układy kablowe są kluczowe dla efektywnego działania domofonów i elektrozaczepów. Przykłady różnych układów pokazują, jak można optymalnie zorganizować połączenia, aby zapewnić ich niezawodność. Na przykład, w przypadku instalacji domofonu w budynku jednorodzinnym, często stosuje się układ, w którym przewody są prowadzone w sposób minimalistyczny, aby zredukować straty sygnału. W przypadku instalacji zewnętrznych, kable powinny być odpowiednio zabezpieczone przed działaniem warunków atmosferycznych, co można osiągnąć poprzez ich zakopanie lub zastosowanie osłon ochronnych.

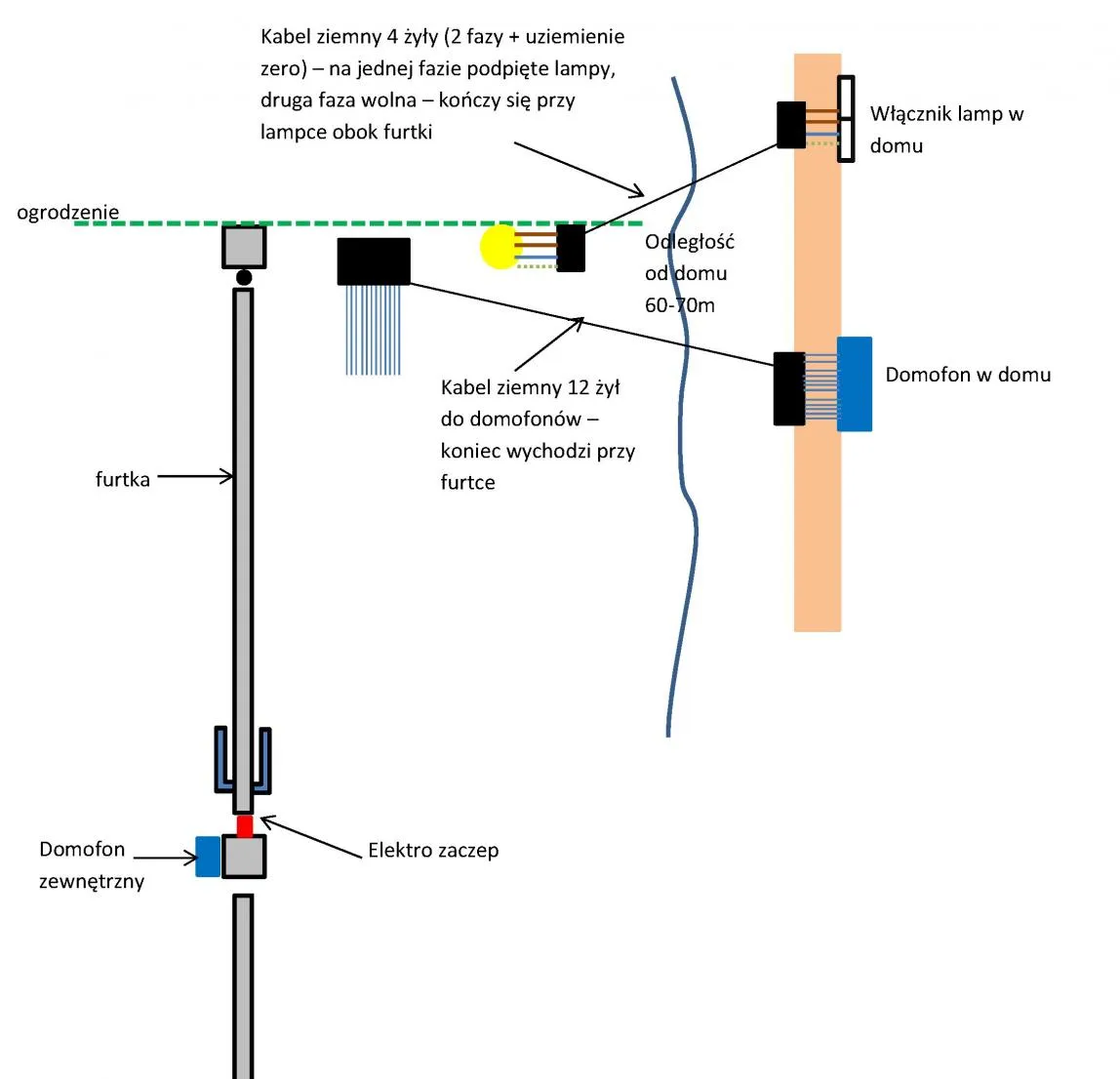

Innym przykładem jest układ kablowy dla systemu z elektrozaczepem, gdzie kable są prowadzone wzdłuż drzwi wejściowych. W takim przypadku warto zastosować przewody o większej odporności na uszkodzenia, aby zminimalizować ryzyko awarii. Odpowiednie rozmieszczenie kabli nie tylko ułatwia montaż, ale także zwiększa bezpieczeństwo całego systemu. Poniżej przedstawiamy diagramy ilustrujące typowe układy kablowe, które mogą być użyteczne w różnych scenariuszach instalacyjnych.
Schematy instalacji – wizualizacje, które ułatwią montaż
Wizualizacje układów kablowych są niezwykle pomocne podczas instalacji domofonów i elektrozaczepów. Dobrze przygotowane schematy pozwalają na łatwe zrozumienie, jak powinny być prowadzone przewody oraz jakie elementy powinny być ze sobą połączone. Dzięki tym schematom, instalatorzy mogą uniknąć błędów, które mogą prowadzić do awarii systemu. Schematy powinny być jasne i czytelne, co ułatwia ich interpretację, nawet dla osób, które nie mają dużego doświadczenia w instalacjach elektrycznych.
Praktyczne porady dotyczące prowadzenia kabli w różnych warunkach
Podczas prowadzenia kabli w instalacjach zewnętrznych i wewnętrznych, należy zwrócić uwagę na kilka kluczowych aspektów. Przede wszystkim, w przypadku instalacji na zewnątrz, kable powinny być odpowiednio zabezpieczone przed wilgocią i promieniowaniem UV. Warto stosować osłony ochronne oraz unikać prowadzenia kabli w miejscach, gdzie mogą być narażone na uszkodzenia mechaniczne. W przypadku instalacji wewnętrznych, warto zadbać o estetykę i porządek, prowadząc kable w sposób schludny i przemyślany, co ułatwi ewentualne modyfikacje w przyszłości.
Nowoczesne technologie w instalacjach domofonowych i elektrozaczepach
W miarę jak technologia się rozwija, nowoczesne systemy domofonowe i elektrozaczepy stają się coraz bardziej zaawansowane, oferując funkcje, które znacząco zwiększają komfort i bezpieczeństwo użytkowników. Na przykład, integracja systemów z inteligentnymi domami pozwala na zdalne sterowanie domofonem za pomocą aplikacji mobilnych, co umożliwia otwieranie drzwi z dowolnego miejsca. Dodatkowo, zastosowanie technologii IP w domofonach pozwala na przesyłanie obrazu i dźwięku w wysokiej jakości, co zwiększa efektywność komunikacji oraz bezpieczeństwo.
Warto również zwrócić uwagę na innowacyjne rozwiązania w zakresie zabezpieczeń, takie jak zamki elektroniczne czy systemy rozpoznawania twarzy. Te technologie nie tylko zwiększają bezpieczeństwo, ale również ułatwiają życie, eliminując potrzebę noszenia kluczy. W przyszłości możemy spodziewać się dalszego rozwoju tych systemów, co sprawi, że instalacje domofonowe i elektrozaczepy będą jeszcze bardziej funkcjonalne i dostosowane do potrzeb użytkowników.
