Podłączenie różnicówki jest kluczowym krokiem w zapewnieniu bezpieczeństwa elektrycznego w każdym budynku. Różnicówka, czyli wyłącznik różnicowoprądowy, chroni przed porażeniem prądem oraz pożarem, monitorując różnice w prądzie między przewodami fazowymi a neutralnym. Właściwe podłączenie tego urządzenia wymaga znajomości schematu instalacji oraz przestrzegania zasad bezpieczeństwa.
W artykule omówione zostaną szczegółowe instrukcje dotyczące podłączenia różnicówki w instalacjach jednofazowych i trójfazowych, a także kluczowe zasady bezpieczeństwa, które należy stosować podczas pracy z instalacją elektryczną. Dowiesz się również, jakie są najczęstsze błędy popełniane przy podłączaniu oraz jak je unikać, aby zapewnić prawidłowe działanie urządzenia.
Kluczowe wnioski:
- Podłączenie różnicówki wymaga wyłączenia zasilania i sprawdzenia instalacji przed rozpoczęciem pracy.
- W instalacji jednofazowej stosuje się wyłącznik 2-biegunowy, a w trójfazowej 4-biegunowy.
- Przewód ochronny (PE) nie przechodzi przez różnicówkę i łączy się bezpośrednio z szyną PE w rozdzielnicy.
- Regularne testowanie różnicówki, co najmniej raz w miesiącu, jest kluczowe dla zapewnienia bezpieczeństwa.
- W przypadku jakichkolwiek wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Jak prawidłowo podłączyć różnicówkę - krok po kroku do bezpieczeństwa
Podłączenie różnicówki to kluczowy element zapewniający bezpieczeństwo w instalacjach elektrycznych. Proces ten wymaga precyzyjnego wykonania oraz znajomości schematu, aby uniknąć błędów, które mogą prowadzić do poważnych konsekwencji. W tym artykule przedstawimy krok po kroku, jak prawidłowo podłączyć różnicówkę, zarówno w instalacji jednofazowej, jak i trójfazowej.
Do podłączenia różnicówki potrzebne będą odpowiednie narzędzia oraz komponenty. W instalacji jednofazowej stosuje się wyłącznik 2-biegunowy, a w instalacji trójfazowej 4-biegunowy. Kluczowe jest, aby przed rozpoczęciem pracy upewnić się, że zasilanie zostało wyłączone, a instalacja została sprawdzona pod kątem napięcia. Poniżej przedstawiamy niezbędne elementy do wykonania instalacji.
- Wyłącznik różnicowoprądowy (2-biegunowy lub 4-biegunowy)
- Przewody fazowe i neutralne (L, N)
- Przewód ochronny (PE)
- Narzędzia: wkrętaki, szczypce, miernik napięcia
- Próbnik elektryczny do sprawdzania napięcia
Schemat podłączenia różnicówki w instalacji jednofazowej
W instalacji jednofazowej, podłączenie różnicówki jest stosunkowo proste. Przewód fazowy (L) należy podłączyć do zacisku oznaczonego jako "L IN", natomiast przewód neutralny (N) do zacisku "N IN". Przewód ochronny (PE) podłącza się bezpośrednio do szyny PE w rozdzielnicy. Upewnij się, że wszystkie przewody są pewnie zamocowane w zaciskach, co zapewni ich stabilność i bezpieczeństwo.
| Zacisk | Przewód |
|---|---|
| L IN | Przewód fazowy (L) |
| N IN | Przewód neutralny (N) |
| PE | Przewód ochronny (PE) |

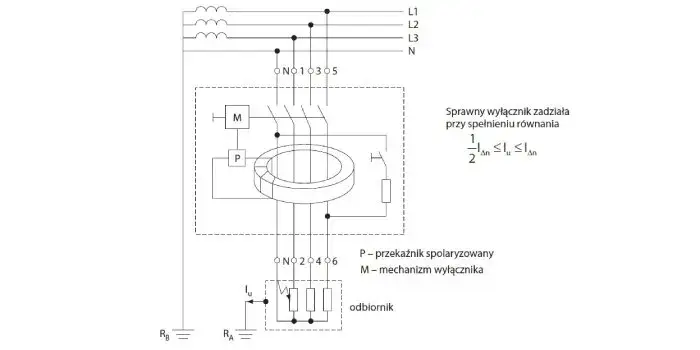

Schemat podłączenia różnicówki w instalacji trójfazowej
Podłączenie różnicówki w instalacji trójfazowej wymaga zastosowania wyłącznika 4-biegunowego. W tym przypadku podłącza się trzy przewody fazowe (L1, L2, L3) oraz przewód neutralny (N). Przewody fazowe należy podłączyć do zacisków wejściowych różnicówki, które są zazwyczaj oznaczone jako "1", "3" i "5". Przewód neutralny (N) łączy się z zaciskiem oznaczonym "N". Przewód ochronny (PE) powinien być podłączony bezpośrednio do szyny PE w rozdzielnicy, co zapewnia dodatkowe bezpieczeństwo.
| Zacisk | Przewód |
|---|---|
| 1 | Przewód fazowy (L1) |
| 3 | Przewód fazowy (L2) |
| 5 | Przewód fazowy (L3) |
| N | Przewód neutralny (N) |
| PE | Przewód ochronny (PE) |
Jak wyłączyć zasilanie i sprawdzić instalację przed pracą
Aby bezpiecznie podłączyć różnicówkę, należy najpierw wyłączyć zasilanie w rozdzielnicy. Użyj odpowiedniego przełącznika, aby odciąć prąd do instalacji, którą zamierzasz obsługiwać. Następnie, za pomocą próbników lub mierników napięcia, sprawdź, czy w przewodach nie ma napięcia, co jest kluczowe dla Twojego bezpieczeństwa. Upewnij się, że wszystkie przewody są całkowicie odłączone przed przystąpieniem do dalszych prac.
- Próbnik napięcia (np. próbnik LED)
- Miernik napięcia (multimetr)
- Wkrętaki do otwierania rozdzielnicy
- Rękawice izolacyjne dla dodatkowego bezpieczeństwa
Dlaczego ważne jest użycie próbnika lub miernika napięcia
Użycie próbników lub mierników napięcia jest kluczowe, aby zapewnić bezpieczeństwo podczas pracy z instalacjami elektrycznymi. Te urządzenia pozwalają na dokładne sprawdzenie, czy w przewodach płynie prąd, co minimalizuje ryzyko porażenia prądem. Istnieje wiele rodzajów testerów, w tym próbnik napięcia LED oraz multimetr, które oferują różne funkcje i poziomy dokładności. Dzięki tym narzędziom możesz mieć pewność, że praca w instalacji elektrycznej jest bezpieczna i zgodna z zasadami BHP.
Najczęstsze błędy przy podłączaniu różnicówki i jak ich unikać
Podczas podłączania różnicówki istnieje wiele pułapek, które mogą prowadzić do nieprawidłowego działania urządzenia lub, co gorsza, do zagrożenia bezpieczeństwa. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów fazowych i neutralnych, co może skutkować brakiem ochrony przed porażeniem prądem. Dodatkowo, nieprawidłowe mocowanie przewodów w zaciskach może prowadzić do ich luzowania się, co z kolei może powodować iskrzenie i pożar. Ważne jest, aby być świadomym tych błędów i podjąć odpowiednie kroki, aby ich uniknąć.
Innym częstym błędem jest pomijanie testowania różnicówki po jej podłączeniu. Użytkownicy często zakładają, że jeśli wszystko wygląda dobrze, to urządzenie działa prawidłowo. Niestety, brak testu może prowadzić do tego, że różnicówka nie zadziała w sytuacji awaryjnej, co stwarza poważne ryzyko. Regularne testowanie oraz konsultacja z profesjonalnym elektrykiem mogą znacząco zredukować ryzyko wystąpienia tych błędów.
| Błąd | Konsekwencje |
|---|---|
| Niewłaściwe podłączenie przewodów fazowych i neutralnych | Brak ochrony przed porażeniem prądem |
| Luźne połączenia przewodów | Iskrzenie i ryzyko pożaru |
| Brak testowania różnicówki po podłączeniu | Nieprawidłowe działanie w sytuacji awaryjnej |
Błędy w podłączeniu przewodów fazowych i neutralnych
Podczas podłączania różnicówki kluczowe jest prawidłowe podłączenie przewodów fazowych (L) i neutralnych (N). Często zdarza się, że przewód neutralny jest podłączany do zacisku fazowego, co prowadzi do nieprawidłowego działania urządzenia. Taki błąd może skutkować brakiem ochrony przed porażeniem prądem, ponieważ różnicówka nie będzie w stanie wykryć różnicy prądów. Warto upewnić się, że przewody są odpowiednio oznaczone i podłączone zgodnie z instrukcją producenta, aby uniknąć tych niebezpieczeństw.
Jakie są skutki nieprawidłowego podłączenia różnicówki
Nieprawidłowe podłączenie różnicówki może prowadzić do poważnych konsekwencji, które zagrażają bezpieczeństwu użytkowników. Największym ryzykiem jest możliwość porażenia prądem, które może wystąpić, gdy urządzenie nie działa prawidłowo w przypadku awarii. Dodatkowo, niewłaściwe połączenia mogą prowadzić do uszkodzenia sprzętu elektrycznego, co wiąże się z kosztami naprawy lub wymiany. W najgorszym przypadku, błędy te mogą prowadzić do pożaru, co stanowi poważne zagrożenie dla życia i mienia.
Czytaj więcej: Jak podłączyć rozdzielnicę elektryczną - uniknij najczęstszych błędów
Jak testować różnicówkę po podłączeniu dla pewności działania
Testowanie różnicówki po jej podłączeniu jest kluczowym krokiem, który pozwala upewnić się, że urządzenie działa prawidłowo. Aby przeprowadzić test, należy użyć przycisku testowego znajdującego się na obudowie różnicówki. Naciśnięcie tego przycisku powinno spowodować natychmiastowe wyłączenie zasilania, co oznacza, że urządzenie działa poprawnie. Jeśli różnicówka nie zareaguje, oznacza to, że może być uszkodzona lub źle podłączona, co wymaga natychmiastowej interwencji elektryka.
Regularne testowanie różnicówki jest również ważne dla zapewnienia bezpieczeństwa w dłuższej perspektywie. Zaleca się przeprowadzanie testów co najmniej raz w miesiącu, aby upewnić się, że urządzenie działa prawidłowo i jest w stanie zapewnić ochronę przed porażeniem prądem. Warto również pamiętać, że różnicówki mogą się zużywać, dlatego ich regularne sprawdzanie jest kluczowe dla utrzymania bezpieczeństwa instalacji elektrycznej.
- Naciśnij przycisk testowy, aby sprawdzić, czy różnicówka działa.
- Upewnij się, że po naciśnięciu przycisku zasilanie jest wyłączone.
- Jeśli różnicówka nie reaguje, skonsultuj się z elektrykiem.
- Testuj różnicówkę co najmniej raz w miesiącu.
Jak wykorzystać nowoczesne technologie do testowania różnicówki
W dzisiejszych czasach, nowoczesne technologie mogą znacznie ułatwić proces testowania różnicówki oraz monitorowania stanu instalacji elektrycznej. Warto rozważyć zastosowanie inteligentnych systemów monitorowania, które automatycznie testują działanie różnicówki oraz informują użytkowników o jej statusie. Takie systemy mogą być zintegrowane z aplikacjami mobilnymi, które powiadamiają o konieczności przeprowadzenia testów lub o ewentualnych problemach z instalacją, co pozwala na szybszą reakcję i zwiększa bezpieczeństwo.
Dodatkowo, zastosowanie urządzeń z funkcją analizy jakości energii elektrycznej może pomóc w identyfikacji potencjalnych problemów, takich jak przepięcia czy wahania napięcia, które mogą wpływać na działanie różnicówki. Dzięki tym technologiom, użytkownicy mogą nie tylko testować różnicówki, ale również uzyskiwać cenne informacje o ogólnym stanie swojej instalacji elektrycznej, co pozwala na lepsze zarządzanie i planowanie ewentualnych napraw.
