Dobór odpowiedniego przekroju kabla jest kluczowym elementem w instalacjach elektrycznych, który wpływa na bezpieczeństwo i efektywność działania urządzeń. Wybór właściwego przekroju zależy od wielu czynników, takich jak moc urządzenia, długość przewodu oraz napięcie zasilania. Niewłaściwy dobór kabli może prowadzić do przegrzewania się, a nawet pożaru, dlatego tak ważne jest, aby korzystać z odpowiednich tabel i kalkulatorów, które pomogą w tym procesie.
W artykule przedstawimy szczegółowe tabele, które wskazują zalecane przekroje kabli w zależności od mocy urządzenia oraz długości przewodu. Dzięki tym informacjom, użytkownicy będą mogli uniknąć typowych błędów i dostosować swoje instalacje do konkretnych wymagań. Warto zwrócić uwagę na obliczenia dotyczące prądu i mocy, które są kluczowe przy wyborze odpowiedniego przekroju kabla.
Kluczowe wnioski:
- Wybór przekroju kabla powinien być uzależniony od mocy urządzenia oraz długości przewodu.
- Przykładowe przekroje dla urządzeń do 4 kW wynoszą 2,5 mm², a dla urządzeń powyżej 12 kW - 10 mm² lub więcej.
- W przypadku dużych mocy, takich jak 10 000 W przy odległości 50 m, wymagany przekrój może wynosić nawet 25 mm².
- Obliczenia prądu można przeprowadzić za pomocą wzoru $$I = \frac{P}{U \cdot \cos \phi}$$.
- Korzystanie z tabel i kalkulatorów znacząco ułatwia dobór właściwego przekroju kabla.
Wybór odpowiedniego przekroju kabla na podstawie mocy urządzenia
Dobór odpowiedniego przekroju kabla jest kluczowy dla bezpieczeństwa i efektywności instalacji elektrycznych. Właściwy przekrój kabla zależy przede wszystkim od mocy urządzenia, które ma być zasilane. W przypadku niewłaściwego doboru, mogą wystąpić przegrzewania, co prowadzi do uszkodzeń zarówno kabla, jak i podłączonych urządzeń. Dlatego tak ważne jest, aby dokładnie obliczyć wymagany przekrój kabla, korzystając z odpowiednich tabel i wzorów.
Warto pamiętać, że dobór przekroju kabla nie jest jedynie kwestią mocy, ale również długości przewodu oraz napięcia zasilania. Przy obliczeniach należy uwzględnić straty napięcia, które mogą wystąpić na dłuższych odcinkach. Używając wzoru $$I = \frac{P}{U \cdot \cos \phi}$$, można dokładnie określić prąd, co pozwoli na wybór odpowiedniego przekroju kabla z tabeli. Tabele te są dostępne w literaturze branżowej oraz w Internecie, co ułatwia dobór odpowiedniego rozwiązania.
Jak obliczyć moc i prąd dla właściwego przekroju kabla
Aby prawidłowo dobrać przekrój kabla, należy najpierw obliczyć moc urządzenia oraz związany z nią prąd. Wzór $$I = \frac{P}{U \cdot \cos \phi}$$ jest kluczowy w tym procesie, gdzie $$I$$ to prąd w amperach, $$P$$ to moc w watach, $$U$$ to napięcie w woltach, a $$\cos \phi$$ to współczynnik mocy. Dzięki tym obliczeniom można określić, jaką wartość prądu będzie musiał przenieść kabel, co jest fundamentalne dla jego doboru.
Warto zwrócić uwagę, że przy obliczeniach należy również uwzględnić współczynnik mocy, który wpływa na efektywność zasilania. W przypadku urządzeń jednofazowych zazwyczaj przyjmuje się wartość 0,9. To pozwala na dokładniejsze obliczenia i lepszy dobór przekroju kabla, co z kolei przekłada się na bezpieczeństwo i niezawodność instalacji elektrycznej.
| Moc urządzenia (W) | Odległość (m) | Przekrój przewodu (mm²) |
|---|---|---|
| 1000 | 10 | 1,5 |
| 2000 | 20 | 4,0 |
| 5000 | 50 | 16,0 |
| 10000 | 50 | 25,0 |

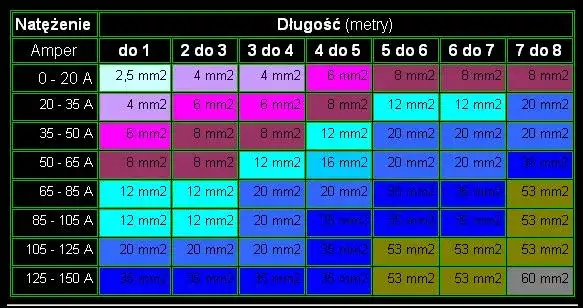

Tabela przekrojów kabli w zależności od mocy i długości
Wybór odpowiedniego przekroju kabla jest kluczowy dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznych. Poniżej przedstawiamy tabelę przekrojów kabli, która koreluje z różnymi poziomami mocy oraz długościami przewodów. Tabela ta zawiera zalecane wartości przekrojów kabli, które powinny być stosowane w zależności od mocy urządzenia oraz odległości, na jaką kabel będzie ułożony. Dzięki tym informacjom, użytkownicy mogą łatwo dobrać odpowiedni przekrój kabla do swoich potrzeb.
| Moc urządzenia (W) | Odległość (m) | Przekrój przewodu (mm²) |
|---|---|---|
| 1000 | 10 | 1,5 |
| 1000 | 20 | 2,5 |
| 1000 | 50 | 4,0 |
| 2000 | 10 | 2,5 |
| 2000 | 20 | 4,0 |
| 2000 | 50 | 6,0 |
| 3000 | 10 | 4,0 |
| 3000 | 20 | 6,0 |
| 3000 | 50 | 10,0 |
| 5000 | 10 | 6,0 |
| 5000 | 20 | 10,0 |
| 5000 | 50 | 16,0 |
| 10000 | 10 | 10,0 |
| 10000 | 20 | 16,0 |
| 10000 | 50 | 25,0 |
Wpływ długości przewodu na wymagany przekrój
Długość przewodu ma istotny wpływ na wymagany przekrój kabla. Im dłuższy przewód, tym większe straty napięcia, co może prowadzić do obniżenia efektywności zasilania podłączonych urządzeń. W związku z tym, aby zminimalizować te straty, należy zwiększyć przekrój kabla. Właściwy dobór przekroju jest kluczowy, aby zapewnić, że urządzenia działają prawidłowo, a ryzyko przegrzewania się przewodu jest zredukowane.
Przykładowo, dla przewodów o dużych długościach, takich jak 50 metrów, wymagany przekrój może być znacznie większy niż dla krótszych odcinków. Warto zatem korzystać z tabel, które uwzględniają zarówno moc urządzenia, jak i długość przewodu, aby dobrać odpowiedni przekrój. Dzięki temu można uniknąć problemów związanych z niedoborem mocy i zapewnić stabilność zasilania.
Rola napięcia zasilania w doborze przekroju kabla
Napięcie zasilania odgrywa kluczową rolę w doborze odpowiedniego przekroju kabla. W przypadku różnych systemów zasilania, takich jak 230 V czy 400 V, wymagania dotyczące przekroju mogą się różnić. Wyższe napięcia pozwalają na stosowanie cieńszych przewodów, ponieważ zmniejszają straty energii w postaci ciepła. Z drugiej strony, w systemach o niższym napięciu, takich jak 230 V, niezbędne może być zastosowanie grubszego kabla, aby zrekompensować straty napięcia.
Właściwy dobór przekroju w zależności od napięcia jest kluczowy dla bezpieczeństwa instalacji elektrycznych. Użycie niewłaściwego przekroju może prowadzić do przegrzewania, co z kolei zwiększa ryzyko uszkodzenia przewodów oraz podłączonych urządzeń. Dlatego ważne jest, aby zawsze uwzględniać napięcie zasilania przy wyborze przekroju kabla.
Praktyczne przykłady doboru przekroju kabla
Wybór odpowiedniego przekroju kabla jest kluczowy dla prawidłowego działania urządzeń elektrycznych. Przykładowo, dla urządzeń o mocy do 4 kW, jak małe piece elektryczne czy kotły, przekrój kabla powinien wynosić 2,5 mm². W przypadku urządzeń o mocy od 4 do 7 kW, takich jak niektóre kuchenki elektryczne, zaleca się użycie kabla o przekroju 4 mm². Często popełnianym błędem jest stosowanie zbyt cienkich kabli, co prowadzi do przegrzewania i potencjalnych uszkodzeń instalacji.
Innym przykładem jest zasilanie urządzeń o mocy 10 kW, takich jak większe pompy ciepła. W tym przypadku, przy odległości 50 m, wymagany przekrój kabla może wynosić nawet 25 mm². Warto również podkreślić, że na rynku dostępne są różne typy kabli, które różnią się nie tylko przekrojem, ale i materiałem, co również wpływa na ich zastosowanie. Dlatego tak ważne jest, aby przed zakupem dokładnie sprawdzić tabelę przekrojów kabli, aby uniknąć typowych błędów i zapewnić bezpieczeństwo instalacji.
Obliczenia dla różnych mocy urządzeń i odległości
Aby dobrać odpowiedni przekrój kabla, należy przeprowadzić obliczenia, które uwzględniają moc urządzenia oraz odległość przewodu. Na przykład, dla urządzenia o mocy 3000 W, które znajduje się 20 m od źródła zasilania, przekrój kabla powinien wynosić 6 mm². Przy mocy 5000 W na tej samej odległości, zaleca się już 10 mm². Obliczenia te można przeprowadzić korzystając z wzoru $$I = \frac{P}{U \cdot \cos \phi}$$, co pozwala na określenie, jaką wartość prądu będzie musiał przenieść kabel. Tego rodzaju szczegółowe obliczenia są niezbędne, aby zapewnić odpowiednią jakość zasilania i bezpieczeństwo użytkowania.
Typowe błędy przy wyborze przekroju kabla i jak ich unikać
Podczas wyboru odpowiedniego przekroju kabla, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest stosowanie zbyt małego przekroju w stosunku do mocy urządzenia, co prowadzi do przegrzewania się przewodu i potencjalnych uszkodzeń. Innym powszechnym problemem jest ignorowanie długości przewodu; wiele osób nie zdaje sobie sprawy, że dłuższe kable wymagają większego przekroju, aby zminimalizować straty napięcia. Ważne jest również, aby nie zapominać o współczynniku mocy, który wpływa na obliczenia i dobór przekroju.
Aby uniknąć tych błędów, warto korzystać z dostępnych tabel, które pokazują odpowiednie przekroje dla różnych mocy i długości kabli. Przed dokonaniem zakupu, zawsze należy dokładnie sprawdzić wymagania urządzenia oraz obliczyć potrzebny przekrój. Używanie kalkulatorów online lub konsultacja z fachowcem również może pomóc w podjęciu właściwej decyzji. Pamiętaj, że odpowiedni dobór przekroju kabla ma kluczowe znaczenie dla bezpieczeństwa i efektywności instalacji elektrycznej.
Czytaj więcej: Jaki przekrój kabla do mocy 7 kW? Uniknij kosztownych błędów!
Jak nowoczesne technologie wpływają na dobór przekroju kabla
W dobie rosnącej automatyzacji i inteligentnych rozwiązań w domach oraz przemyśle, nowoczesne technologie mają znaczący wpływ na dobór przekroju kabli. Wykorzystanie systemów zarządzania energią oraz inteligentnych liczników pozwala na bardziej precyzyjne monitorowanie zużycia energii, co z kolei umożliwia optymalizację doboru przekroju kabli. Dzięki tym technologiom, użytkownicy mogą dostosować instalacje do rzeczywistych potrzeb, co może prowadzić do znacznych oszczędności energetycznych oraz zwiększenia efektywności systemów.
Przykładowo, zastosowanie rozwiązań IoT (Internet of Things) w instalacjach elektrycznych pozwala na dynamiczne dostosowywanie obciążenia i przewidywanie zapotrzebowania na energię. To oznacza, że odpowiedni dobór przekroju kabla może być aktualizowany na podstawie danych w czasie rzeczywistym, co minimalizuje ryzyko przegrzewania i awarii. Warto zatem inwestować w nowoczesne technologie, które nie tylko zwiększają komfort użytkowania, ale również przyczyniają się do długoterminowej efektywności energetycznej instalacji elektrycznych.
