Bednarka to jeden z tych elementów instalacji, które rzadko widać na co dzień, a jednak mają ogromny wpływ na bezpieczeństwo budynku. W praktyce pytanie, co to jest bednarka, sprowadza się do jednej rzeczy: chodzi o metalowy płaskownik używany w uziemieniu i ochronie odgromowej, który ma bezpiecznie odprowadzać prąd do ziemi. Najczęściej spotyka się ją w domu, na dachu, w fundamencie albo w otoku wokół budynku, dlatego warto rozumieć, jak działa i czym różni się od zwykłego przewodu.
Najważniejsze informacje o bednarce w skrócie
- Bednarka to stalowy płaskownik stosowany głównie w uziemieniu i ochronie odgromowej.
- Nie jest zwykłym kablem do zasilania urządzeń, tylko elementem, który tworzy drogę do gruntu.
- Najczęściej spotyka się przekroje 25x4 mm i 30x4 mm.
- O skuteczności decydują nie tylko wymiary, ale też materiał, sposób łączenia i odporność na korozję.
- W praktyce bednarka pracuje w fundamentach, w gruncie, w układach odgromowych i przy połączeniach wyrównawczych.
- Najczęstszy błąd to traktowanie jej jak przypadkowego płaskownika, a nie elementu całego systemu ochrony.
Bednarka to płaskownik, a nie zwykły kabel
Najprościej mówiąc, bednarka to metalowa taśma o płaskim przekroju, najczęściej wykonana ze stali ocynkowanej. Jej zadanie jest bardzo konkretne: ma zapewnić trwałe, przewodzące połączenie między instalacją a ziemią albo między elementami systemu ochrony odgromowej. Nie służy do zasilania urządzeń, nie przenosi danych i nie działa jak typowy kabel instalacyjny.
Właśnie tu pojawia się najczęstsze nieporozumienie. Ktoś słyszy o bednarce i myśli o kolejnym przewodzie w ścianie, a to zupełnie inna kategoria elementu. Ja traktuję ją raczej jak kręgosłup uziemienia niż „kolejny kabel” w domu. Jej rola polega na tym, by w razie przepięcia, wyładowania albo awarii instalacja miała bezpieczną drogę rozładowania energii do gruntu.

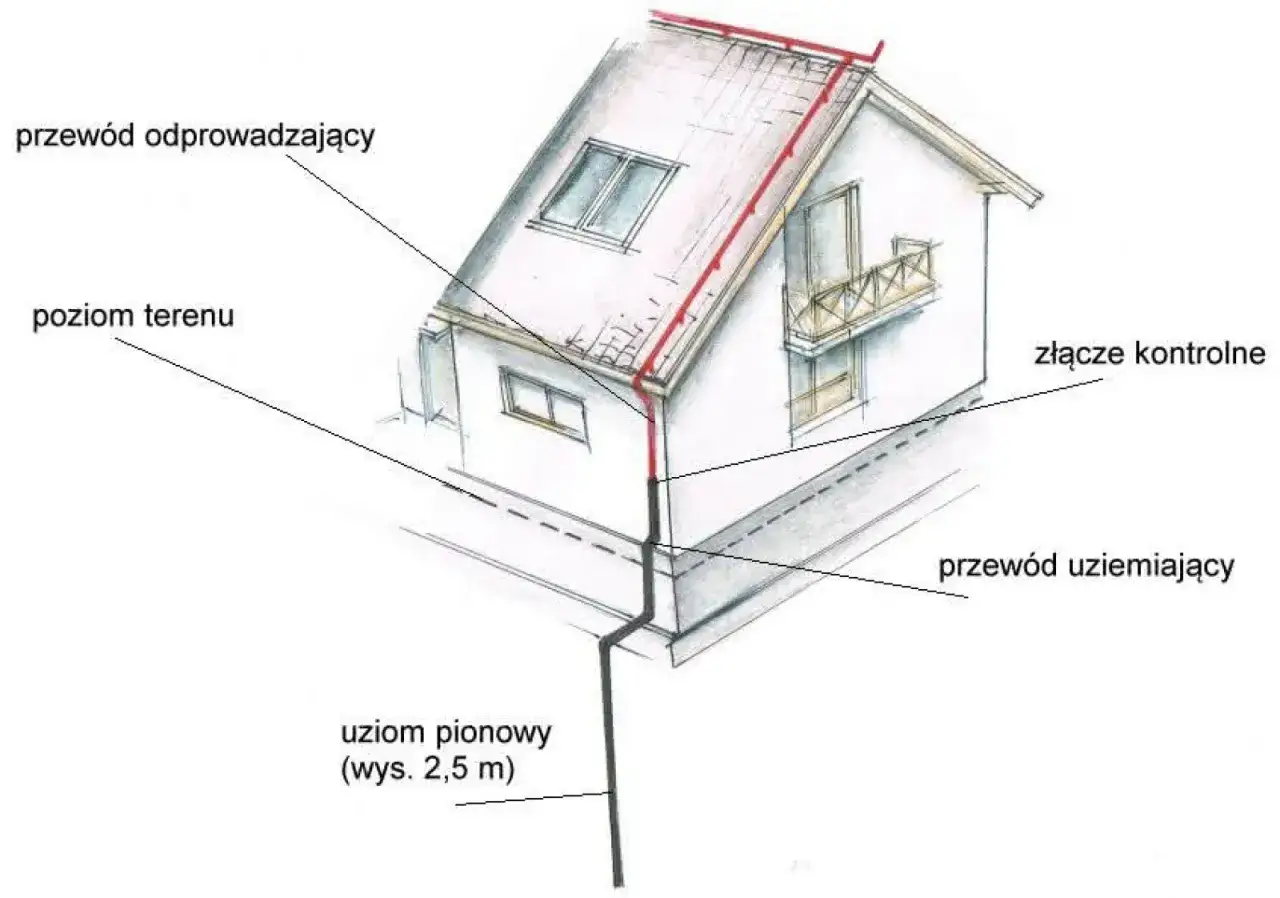

W instalacjach odgromowych bednarka współpracuje ze zwodami, przewodami odprowadzającymi i uziomem. W instalacjach elektrycznych bywa częścią połączeń wyrównawczych, czyli połączeń, które mają zrównać potencjały metalowych elementów budynku. To właśnie dzięki temu ryzyko porażenia i uszkodzeń sprzętu spada. Skoro wiadomo już, czym jest ten element, naturalnie przechodzimy do pytania, gdzie naprawdę się go stosuje.
Gdzie bednarka pracuje w instalacji
Bednarka nie jest elementem „na pokaz”. Trafia tam, gdzie liczy się bezpieczeństwo całego obiektu, a nie tylko pojedynczego obwodu. W praktyce spotkasz ją przede wszystkim w kilku układach:

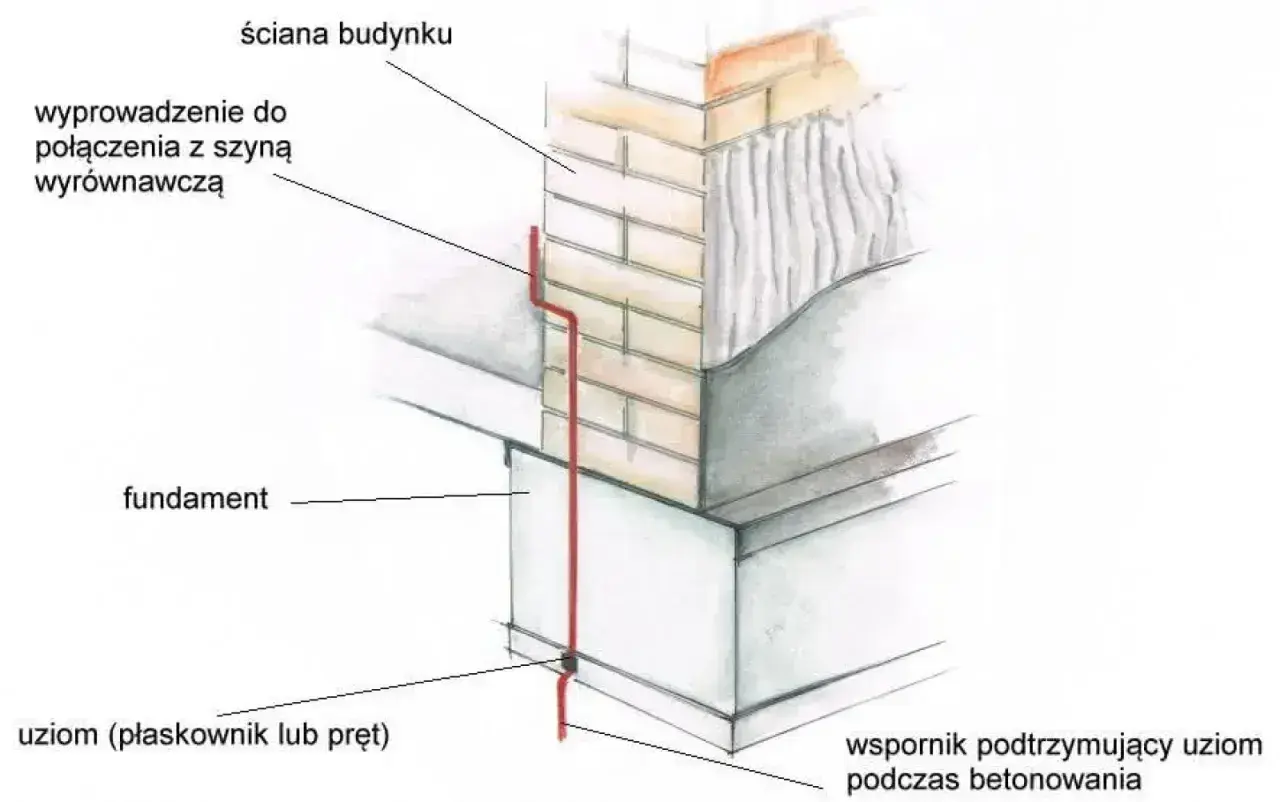

- Uziom fundamentowy - bednarka jest wbudowana w fundament albo do niego dołączona, żeby wykorzystać dużą powierzchnię styku z gruntem.
- Uziom otokowy - płaskownik prowadzi się wokół budynku w gruncie, tworząc zamknięty pierścień uziemiający.
- Instalacja odgromowa - bednarka odprowadza energię z wyładowania do ziemi.
- Połączenia wyrównawcze - łączy się nią metalowe części instalacji, konstrukcji i elementów technicznych, by wyrównać potencjały.
- Nowoczesne instalacje techniczne - w obiektach z fotowoltaiką, automatyką budynkową, serwerowniami czy rozbudowaną elektroniką stabilne uziemienie ma jeszcze większe znaczenie.
W nowych budynkach najlepiej planować bednarkę już na etapie projektu, bo wtedy łatwiej połączyć ją z fundamentem, konstrukcją i pozostałymi elementami ochrony. W istniejących obiektach da się ją oczywiście dołożyć, ale zwykle wymaga to większej ingerencji i sensownego planu. To prowadzi do kolejnej ważnej kwestii: z czego bednarka powinna być wykonana i jaki przekrój ma realny sens.
Z jakiego materiału i w jakim przekroju ma sens
W praktyce nie wybiera się bednarki wyłącznie po cenie. Materiał, przekrój i odporność na korozję mają większe znaczenie niż sam fakt, że „to przecież metalowy płaskownik”. Najczęściej spotkasz stal ocynkowaną, ale w trudniejszych warunkach wybór bywa inny.
| Rodzaj | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Stal ocynkowana | Standardowe domy, typowe grunty, większość popularnych instalacji | Dobra dostępność, rozsądny koszt, łatwy montaż | W środowisku agresywnym może zużywać się szybciej niż warianty szlachetniejsze |
| Stal nierdzewna | Miejsca o podwyższonej korozji, projekty nastawione na długą trwałość | Bardzo dobra odporność na korozję, wysoka żywotność | Zwykle wyższy koszt |
| Miedź | Rozbudowane systemy ochrony, wymagające środowiska, wybrane projekty specjalne | Bardzo dobra przewodność i trwałość | Wyższa cena i większa uwaga przy łączeniu z innymi metalami |
Jeśli chodzi o rozmiar, najczęściej przewijają się przekroje 25x4 mm i 30x4 mm. Pierwszy daje przekrój 100 mm², drugi 120 mm², więc różnica jest już konkretna, a nie tylko „na papierze”. To nie oznacza jednak, że większy zawsze będzie lepszy. Ja patrzę na to tak: przekrój musi pasować do projektu, warunków gruntu, spodziewanej trwałości i całego systemu, a nie do intuicyjnego przekonania, że „grubsze znaczy bezpieczniejsze”.
W agresywnym środowisku, przy wilgotnym gruncie albo tam, gdzie instalacja ma pracować latami bez łatwego dostępu do wymiany, materiał staje się ważniejszy niż sama oszczędność na zakupie. Skoro już wiadomo, co wybrać, warto zobaczyć, jak taka bednarka jest prowadzona i dlaczego sposób montażu bywa ważniejszy niż sama specyfikacja.
Jak wygląda montaż i co decyduje o skuteczności
Bednarka może wyglądać niepozornie, ale w montażu nie ma miejsca na przypadkowość. Najważniejsze jest to, żeby cały układ był ciągły elektrycznie, odporny na korozję i wykonany zgodnie z projektem. Sama obecność płaskownika w gruncie nie gwarantuje jeszcze dobrego uziemienia.
W praktyce zwracam uwagę na kilka rzeczy:
- Trasa prowadzenia - bednarka powinna być ułożona tam, gdzie rzeczywiście tworzy skuteczny układ uziemiający, a nie tam, gdzie akurat było łatwo ją położyć.
- Jakość połączeń - łączenia muszą być trwałe i przewodzące; w wymagających układach stosuje się na przykład zgrzewanie egzotermiczne, czyli połączenie wykonywane w reakcji wysokotemperaturowej.
- Ochrona antykorozyjna - w gruncie materiał pracuje w trudnych warunkach, więc odporność na korozję naprawdę ma znaczenie.
- Połączenie z resztą instalacji - bednarka musi współpracować ze zwodami, przewodami odprowadzającymi i główną szyną uziemiającą.
- Pomiar po wykonaniu - bez sprawdzenia skuteczności uziemienia łatwo tylko założyć, że wszystko działa.
Najczęstszy błąd, jaki widzę, to skupienie się na samym materiale, a pominięcie całej reszty. Nawet dobra bednarka źle ułożona albo źle połączona nie spełni swojej funkcji. Właśnie dlatego warto porównać ją z innymi przewodami, bo wtedy lepiej widać, czym naprawdę różni się od zwykłych kabli i drutu odgromowego.
Bednarka a przewód w kablu i drut odgromowy
To porównanie bardzo pomaga, bo wiele osób wrzuca te elementy do jednego worka. W rzeczywistości pełnią one różne funkcje i nie są zamienne jeden do jednego.
| Element | Jak wygląda | Gdzie pracuje | Co jest najważniejsze |
|---|---|---|---|
| Bednarka | Płaski stalowy płaskownik | W gruncie, fundamencie, układzie odgromowym i uziemiającym | Duża powierzchnia styku, trwałe połączenie z ziemią, odporność na warunki otoczenia |
| Drut odgromowy | Okrągły przewód metalowy | Najczęściej na dachu i na drogach odprowadzających | Łatwe prowadzenie po konstrukcji i skuteczne odprowadzenie ładunku |
| Przewód PE w kablu | Żyła ochronna w izolowanym kablu | Wewnątrz instalacji elektrycznej | Ochrona przeciwporażeniowa w obwodach, a nie rola uziomu w gruncie |
W skrócie: bednarka ma sens tam, gdzie ważny jest kontakt z gruntem i trwałe uziemienie. Drut odgromowy lepiej sprawdza się w prowadzeniu po dachu i elewacji. Przewód PE w kablu to z kolei część instalacji wewnętrznej, a nie zamiennik bednarki. Ta różnica jest istotna, bo wiele błędów wynika właśnie z mylenia tych ról. I to prowadzi nas prosto do tematu, który w praktyce decyduje o jakości całej instalacji: typowych błędów.
Najczęstsze błędy, które psują cały efekt
Bednarka sama w sobie nie jest problemem. Problemem bywa to, jak zostanie dobrana i zamontowana. Właśnie tutaj najłatwiej o kosztowne skróty i pozorne oszczędności.
- Wybór materiału tylko po cenie - tańsza stal ocynkowana bywa wystarczająca, ale nie w każdym środowisku.
- Zbyt płytkie lub przypadkowe prowadzenie - układ powinien być zaprojektowany tak, by rzeczywiście działał jako uziemienie.
- Łączenie elementów bez kontroli ciągłości - ładny spaw nie zawsze oznacza dobre połączenie elektryczne.
- Mieszanie różnych metali bez przemyślenia - to prosta droga do korozji galwanicznej i skrócenia życia instalacji.
- Pomijanie pomiarów po montażu - bez sprawdzenia parametru uziemienia nie wiadomo, czy układ spełnia swoją rolę.
- Mylenie bednarki z dowolnym płaskownikiem - zwykły kawałek stali nie staje się automatycznie elementem ochrony odgromowej.
Gdybym miał wskazać jeden błąd, który robi największą różnicę, byłoby to traktowanie bednarki jako pojedynczego produktu, a nie części systemu. To właśnie system, a nie sam detal, chroni dom, sprzęt i ludzi. Skoro to jasne, zostaje jeszcze praktyczne pytanie: co warto sprawdzić przed zakupem, zanim ktoś zamówi materiał do domu, fotowoltaiki albo modernizacji instalacji.
Co sprawdzić przed zakupem do domu, fotowoltaiki lub modernizacji instalacji
Jeżeli inwestycja dotyczy nowego domu, modernizacji albo rozbudowy o fotowoltaikę, nie kupowałbym bednarki „na oko”. Najpierw trzeba wiedzieć, do czego dokładnie ma służyć i jak ma współpracować z resztą układu. W praktyce sprawdzam pięć rzeczy:
- Rodzaj uziomu - fundamentowy, otokowy czy inny, bo od tego zależy sposób prowadzenia bednarki.
- Warunki gruntowe - wilgotność, agresywność chemiczna i ryzyko korozji mają realne znaczenie.
- Materiał - ocynk, stal nierdzewna czy miedź; nie każdy wariant pasuje do każdego obiektu.
- Przekrój - 25x4 mm lub 30x4 mm to najczęstsze punkty wyjścia, ale projekt może wymagać czegoś innego.
- Zakres pomiarów po montażu - bez tego łatwo zbudować instalację, która wygląda dobrze, ale działa słabo.
W nowoczesnych domach temat jest szczególnie ważny, bo rośnie liczba urządzeń wrażliwych na przepięcia: falowniki, automatyka, sieć domowa, monitoring, stacje ładowania czy rozbudowane systemy smart home. Dobre uziemienie nie jest więc „dodatkiem dla spokoju”, tylko elementem, który realnie wpływa na bezpieczeństwo i trwałość sprzętu. Jeśli mam zostawić jedną praktyczną myśl, to właśnie tę: bednarka ma sens wtedy, gdy jest częścią przemyślanego układu, a nie pojedynczym zakupem bez kontekstu. Dzięki temu instalacja chroni budynek skutecznie, zamiast tylko sprawiać takie wrażenie.
