Dobrze zaprojektowany obwód gniazd to nie kwestia przypadkowej liczby punktów, tylko rozsądnego podziału mocy, kabla i zabezpieczenia. W praktyce właśnie od tego zależy, czy instalacja będzie wygodna, bezpieczna i odporna na typowe domowe obciążenia. W tym tekście pokazuję, jak podejść do tematu bez zgadywania: od sensownej liczby gniazd, przez dobór przekroju przewodu, po sytuacje, w których lepiej od razu wydzielić osobny obwód.
Najkrócej: liczba gniazd wynika z obciążenia, nie z samego liczenia punktów
- Nie ma jednej sztywnej liczby dla każdego pomieszczenia i każdej instalacji.
- W typowym domu obwód gniazd ogólnych projektuje się najczęściej na przewód 3x2,5 mm2 i zabezpieczenie B16.
- W wielu projektach jako bezpieczny punkt wyjścia pojawia się około 10 gniazd na obwód ogólny, ale to nie jest uniwersalny przepis.
- Kuchnia, łazienka i urządzenia o większej mocy powinny mieć osobne obwody albo przynajmniej wyraźny podział.
- Długość trasy kabla i sposób ułożenia przewodu potrafią zmusić do zwiększenia przekroju, nawet jeśli gniazd nie jest dużo.
Dlaczego nie ma jednej sztywnej liczby

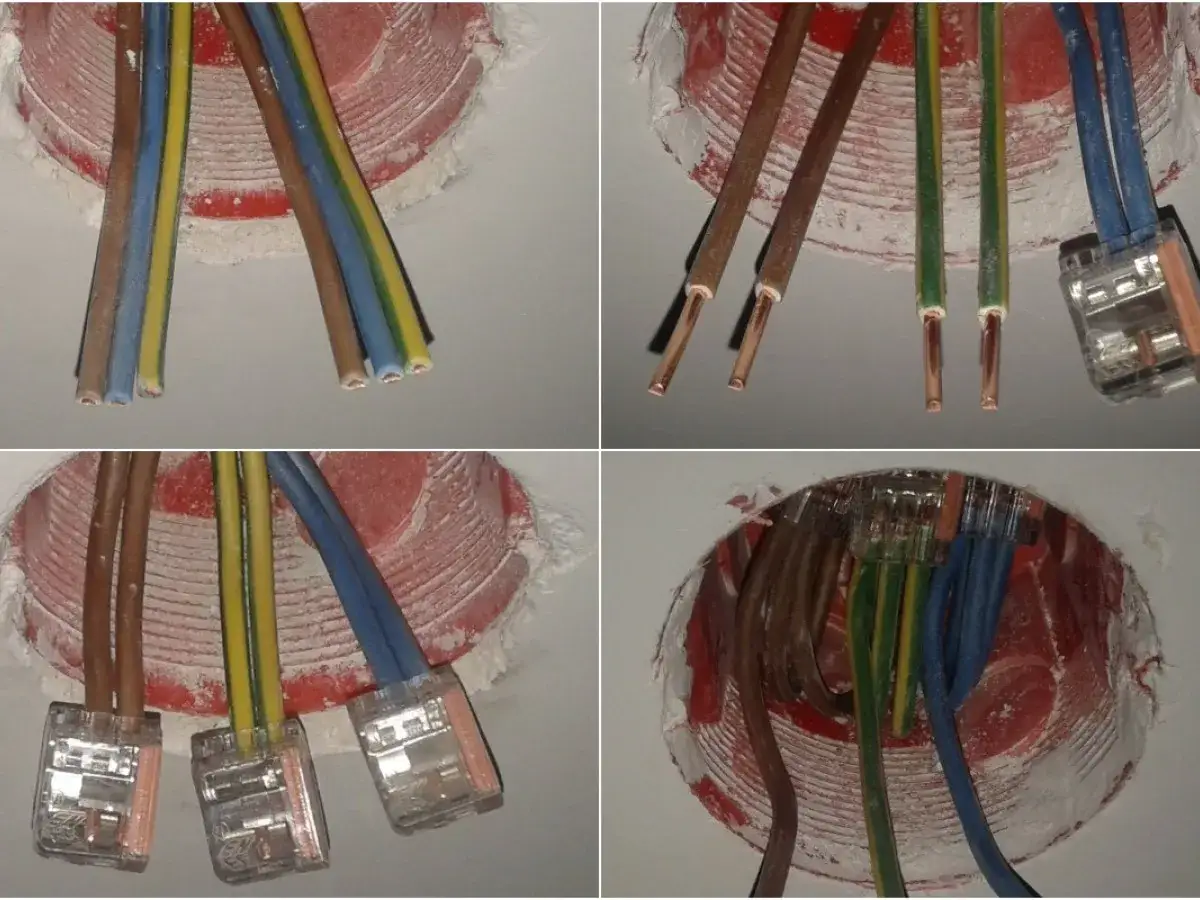

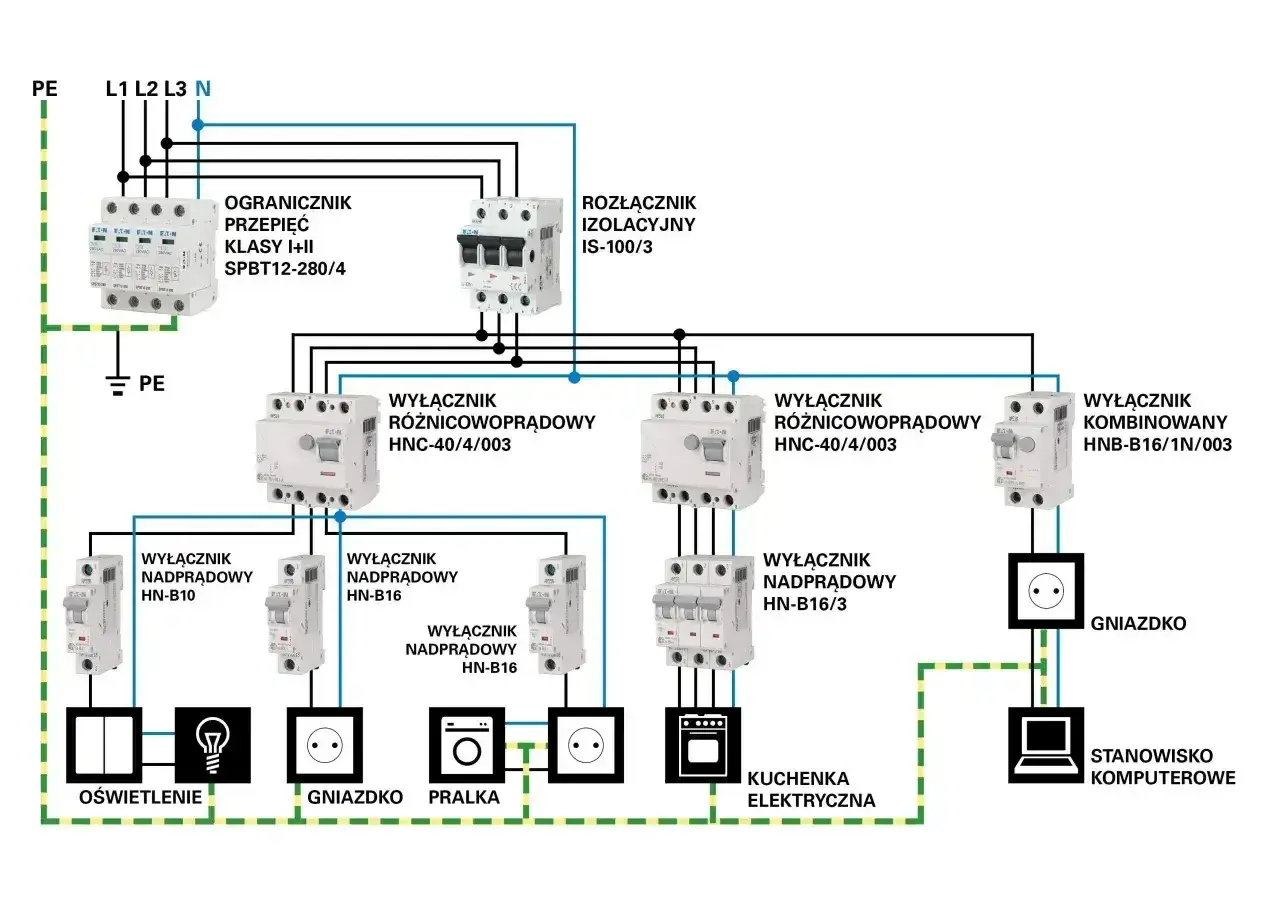

W polskich warunkach technicznych i w normach dla instalacji niskiego napięcia nie znajdziesz jednej magicznej odpowiedzi typu „dokładnie 12 gniazd na obwód”. Zamiast tego przepisy wymagają, żeby w mieszkaniu stosować wyodrębnione obwody: osobno dla oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience, gniazd kuchennych oraz odbiorników wymagających indywidualnego zabezpieczenia. To ważna różnica, bo projekt zaczyna się od funkcji i obciążenia, a nie od samego zliczania punktów.
W materiałach projektowych i szkoleniowych bardzo często pojawia się praktyczna zasada: do jednego obwodu gniazdowego nie więcej niż 10 gniazd. Ja traktuję to jako rozsądny punkt startowy dla typowego pokoju, salonu albo sypialni, ale nie jako twardy limit na każdą sytuację. Jeśli w danym miejscu pojawiają się sprzęty grzejne, biurowe albo kuchenne, ta liczba szybko przestaje mieć znaczenie.
Najważniejsze jest więc to, czy dany obwód ma zasilać lekką elektronikę i oświetlenie pomocnicze, czy też urządzenia, które potrafią pobrać kilka kilowatów jednocześnie. Kiedy to rozdzielisz, łatwiej dobrać przewód, zabezpieczenie i sensowną liczbę gniazd. I właśnie od kabla warto teraz przejść do praktyki.
Jak kabel i zabezpieczenie wyznaczają realny limit
W typowej instalacji domowej najczęściej spotkasz układ 3x2,5 mm2 + B16 dla gniazd ogólnych. To nie jest przypadek. Taki zestaw dobrze pasuje do pokojów, w których pracują telewizor, router, ładowarki, laptop, konsola czy lampy stojące. Jeśli obciążenie jest rozsądne, ten wariant zwykle daje dobrą równowagę między kosztami, wygodą i bezpieczeństwem.
Sprawa robi się bardziej wymagająca, gdy odcinek jest długi, przewód idzie w niekorzystnych warunkach albo obciążenie jest wyraźnie większe. Obciążalność prądowa to maksymalny prąd, jaki przewód może bezpiecznie przenieść w danych warunkach, a spadek napięcia to różnica między napięciem przy rozdzielnicy a napięciem, które realnie dociera do odbiornika. Im dłuższa trasa i im większy pobór mocy, tym szybciej trzeba myśleć o większym przekroju albo o podziale obwodu.
| Typ obwodu | Najczęstszy przewód | Typowe zabezpieczenie | Co to daje w praktyce |
|---|---|---|---|
| Gniazda ogólne w pokojach | 3x2,5 mm2 | B16 | Najbardziej uniwersalny układ dla salonu, sypialni i gabinetu |
| Oświetlenie | 3x1,5 mm2 | B10 | Inny obwód, ale dobry punkt odniesienia dla doboru przekroju |
| Kuchnia, łazienka i sprzęt o większej mocy | 3x2,5 mm2 lub większy | indywidualnie | Sama liczba gniazd nic nie mówi, bo decyduje moc odbiorników |
| Długi odcinek lub większy pobór mocy | zależnie od obliczeń | zależnie od obliczeń | Czasem trzeba zwiększyć przekrój, żeby ograniczyć spadek napięcia |
W praktyce nie patrzę na przewód jak na „okablowanie pod gniazdka”, tylko jak na element całego układu: kabel, zabezpieczenie i sposób użytkowania muszą się zgadzać. Jeśli któryś z tych elementów jest niedoszacowany, nawet niewielka liczba gniazd może okazać się zbyt dużym obciążeniem. To prowadzi już wprost do pytania o realną moc, a nie o samą liczbę punktów.
Najlepiej liczyć nie gniazda, tylko typowe jednoczesne obciążenie
Prosty rachunek pomaga szybciej niż samo zgadywanie: prąd około = moc / 230 V. W mieszkaniu nie zakładam, że wszystko będzie działało jednocześnie na maksimum, ale też nie zakładam idealnie „książkowego” użycia. Liczy się scenariusz, który faktycznie zdarza się na co dzień.
| Scenariusz | Przybliżony pobór mocy | Prąd przy 230 V | Wniosek |
|---|---|---|---|
| Salon z TV, routerem, konsolą i lampami | 500-800 W | 2-4 A | Jeden obwód ogólny zwykle wystarcza |
| Gabinet z komputerem, monitorem i drukarką | 400-1000 W | 2-5 A | Bezpiecznie, ale warto zostawić zapas |
| Kuchnia z czajnikiem, mikrofalą i ekspresem | 5000-7000 W | 22-30 A | Potrzebne są osobne obwody, a nie jeden wspólny |
To właśnie dlatego w salonie 8 czy 10 gniazd może być zupełnie rozsądne, a w kuchni 4 gniazda potrafią już wymagać podziału na kilka obwodów. Różnica nie wynika z samej liczby punktów, tylko z tego, co ludzie naprawdę będą tam podłączać. I to prowadzi do najbardziej praktycznej części całego tematu, czyli do konkretów pomieszczenie po pomieszczeniu.
Ile gniazd ma sens w konkretnych pomieszczeniach
Jeżeli mam podać praktyczne widełki, to zawsze robię to z zastrzeżeniem: to punkt wyjścia, nie gotowa recepta. W pokojach dziennych i sypialniach da się bez problemu zaplanować więcej punktów na jednym obwodzie niż w kuchni czy w łazience, bo obciążenie jest zwykle spokojniejsze i bardziej przewidywalne.
| Pomieszczenie | Praktyczna liczba gniazd na jednym obwodzie | Jak ja bym do tego podszedł |
|---|---|---|
| Salon, pokój dzienny, sypialnia | 6-10 | Dobry zakres dla sprzętów RTV, ładowarek i lamp, ale przy domowym centrum multimedialnym warto zostawić zapas |
| Gabinet lub pokój pracy | 4-8 | Komputer, monitor, router i drukarka zwykle mieszczą się w rozsądnym obciążeniu, ale trzeba przewidzieć dodatkowy sprzęt |
| Kuchnia | 3-6 na jeden obwód roboczy | Nie traktuję kuchni jako jednego wspólnego obwodu, tylko jako kilka stref z osobnym zasilaniem |
| Łazienka | 2-4 | Pralka, suszarka czy bojler często dostają osobny obwód, więc liczba gniazd na wspólnym obwodzie spada |
| Garaż, kotłownia, warsztat | 2-6 | Sprzęt warsztatowy i urządzenia grzewcze lepiej rozdzielać, niż próbować upchnąć na jednym zabezpieczeniu |
W mieszkaniu zasilanym trójfazowo pilnuję jeszcze jednego elementu: równomiernego rozłożenia obwodów na fazy. To prosta rzecz, ale bardzo często pomijana przy domowych przeróbkach. A później jedna faza dostaje kuchnię, łazienkę i część salonu, a druga praktycznie nic. W codziennym użytkowaniu wychodzą z tego niepotrzebne kłopoty.
Jeżeli gniazda mają zasilać głównie elektronikę niskiej mocy, górne widełki są zwykle realne. Jeśli wchodzą grzałki, czajniki, ekspresy, odkurzacze, suszarki albo elektronarzędzia, schodzę niżej i wolę dodać kolejny obwód. Ta zasada oszczędza później najwięcej nerwów.
Najczęstsze błędy przy planowaniu obwodów gniazd
Największe problemy widzę nie wtedy, gdy ktoś „za bardzo się zabezpieczy”, tylko wtedy, gdy próbuje oszczędzić na jednym obwodzie i liczy, że jakoś się uda. Instalacja elektryczna rzadko wybacza takie skróty.
- Łączenie zbyt wielu pomieszczeń na jednym zabezpieczeniu - jeden obwód dla całego parteru brzmi oszczędnie, ale później trudno znaleźć sensowny podział obciążeń.
- Wspólny obwód dla kuchni i salonu - to jeden z najbardziej problematycznych układów, bo kuchnia potrafi pobierać wielokrotnie więcej mocy niż część dzienna.
- Zbyt długa trasa na zbyt małym przekroju - przy długich odcinkach 3x2,5 mm2 może okazać się za słabe nawet przy umiarkowanej liczbie gniazd.
- Brak osobnych obwodów dla AGD - pralka, zmywarka, piekarnik czy bojler powinny być zaplanowane z wyprzedzeniem, a nie „dołączane” do najbliższego gniazdka.
- Ignorowanie przyszłych potrzeb - domowe biuro, serwer NAS, ładowarki, sprzęt audio czy dodatkowy monitor pojawiają się szybciej, niż ktoś planujący instalację zwykle zakłada.
Najdroższa oszczędność to rezygnacja z jednego obwodu tam, gdzie później będzie pracował czajnik, ekspres i mikrofalówka. Lepiej dołożyć kabel i zabezpieczenie teraz niż rozkuwać ściany po zamknięciu wykończenia. Właśnie dlatego ostatni etap planowania ma największe znaczenie.
Co ustalić z elektrykiem, zanim pójdą pierwsze kable
Jeżeli mam doradzić jedną rzecz przed rozpoczęciem prac, to jest nią lista urządzeń, a nie lista gniazd. Najpierw zapisuję, co ma być podłączane na stałe, co tylko okazjonalnie, gdzie stanie biurko, gdzie będzie strefa RTV i które sprzęty powinny mieć własny obwód. Dopiero potem rozrysowuję punkty na ścianach.
- Wypisz urządzenia dużej mocy: piekarnik, zmywarka, pralka, suszarka, bojler, klimatyzator, ogrzewacz.
- Oddziel sprzęt stały od okazjonalnego: komputer, drukarka, router, konsola, ekspres, odkurzacz.
- Ustal miejsca, w których realnie będzie używana większa liczba gniazd, zwłaszcza przy biurku i w kuchni.
- Sprawdź długości tras przewodów, bo długi obwód może wymagać większego przekroju niż zakładałeś na początku.
- Zostaw w rozdzielnicy zapas miejsca, najlepiej przynajmniej kilkadziesiąt procent wolnej przestrzeni na przyszłe obwody i rozbudowę.
Na pytanie, ile gniazdek na jednym obwodzie, najuczciwsza odpowiedź brzmi: tyle, ile pozwala obciążenie, długość kabla i logika pomieszczenia. W typowym domu 8-10 gniazd na obwodzie ogólnym bywa rozsądnym punktem wyjścia, ale kuchnia, łazienka i każde urządzenie o większej mocy powinny być traktowane osobno. Jeśli instalacja ma być naprawdę wygodna na lata, lepiej dodać jeden obwód więcej niż później żyć z ciągle wybijającym zabezpieczeniem.
