W praktyce to właśnie impedancja decyduje, jak układ zachowa się dla prądu zmiennego: ile prądu popłynie, jak duże będzie obciążenie źródła i czy wzmacniacz albo zasilacz pracuje w bezpiecznych warunkach. To nie jest tylko teoria z podręcznika, bo ten parametr wraca w audio, filtrach, zasilaniu i każdej sytuacji, w której AC spotyka się z elementami indukcyjnymi lub pojemnościowymi. Poniżej rozkładam temat na prosty język, pokazuję wzór, różnice względem rezystancji i praktyczne pułapki, których sam zawsze szukam w pierwszej kolejności.
Co warto wiedzieć o oporze w AC
- To nie jest stała liczba, tylko opis tego, jak układ przeciwstawia się prądowi zmiennemu.
- W grę wchodzą trzy rzeczy: rezystancja, reaktancja indukcyjna i reaktancja pojemnościowa.
- Wartość zmienia się wraz z częstotliwością, więc ten sam układ może zachowywać się inaczej przy basie i przy wysokich tonach.
- W audio zapis 4 Ω albo 8 Ω oznacza wartość nominalną, a nie idealnie stały wynik pomiaru.
- Multimetr pokaże rezystancję DC, ale nie odda pełnego obrazu pracy w AC.
Jak rozumieć opór w obwodzie prądu zmiennego
W obwodach AC nie patrzę na samą rezystancję, bo to za mało, by opisać zachowanie całego układu. Liczy się to, jak elementy hamują przepływ prądu, jak przesuwają fazę i jak reagują na zmianę częstotliwości. To właśnie dlatego jeden układ może być dla źródła lekki przy 100 Hz, a dużo trudniejszy przy kilku kilohercach.
W praktyce opisuje się to symbolem Z i podaje w omach, czyli tych samych jednostkach, których używa się przy rezystancji. Różnica leży jednak w tym, że tutaj wynik nie jest wyłącznie „oporem drutu”, ale sumą kilku zjawisk elektrycznych. Gdy to rozróżnienie jest jasne, łatwiej przejść do tego, z czego dokładnie składa się całkowity opór.
Skąd biorą się rezystancja, reaktancja i faza
Całkowity opór nie powstaje z jednego składnika. Składa się z części rzeczywistej, czyli rezystancji, oraz części związanej z cewkami i kondensatorami, którą nazywa się reaktancją. W skrócie: rezystor zużywa energię głównie w ciepło, cewka magazynuje ją w polu magnetycznym, a kondensator w polu elektrycznym.
| Element | Co robi w obwodzie AC | Jak reaguje na częstotliwość |
|---|---|---|
| Rezystor | Daje stały opór i zamienia energię w ciepło | W idealnym modelu nie zmienia wartości z częstotliwością |
| Cewka | Przeciwstawia się zmianom prądu | Im wyższa częstotliwość, tym większy jej opór dla AC |
| Kondensator | Przeciwstawia się zmianom napięcia | Im wyższa częstotliwość, tym mniejszy jego opór dla AC |
Właśnie dlatego prąd i napięcie nie muszą zmieniać się równocześnie. Gdy układ zawiera cewkę, prąd zwykle opóźnia się względem napięcia; przy kondensatorze dzieje się odwrotnie. W zapisie inżynierskim zapisuje się to jako Z = R + jX, gdzie j oznacza część urojoną, czyli matematyczny sposób opisu przesunięcia fazowego. Gdy widzę ten zapis, od razu wiem, że nie chodzi o prostą rezystancję, tylko o pełniejszy opis zachowania układu.
Jeśli chcesz iść krok dalej, warto od razu zobaczyć, jak ten zapis przekłada się na zwykłe obliczenia. Wtedy cały temat przestaje wyglądać jak czysta teoria.

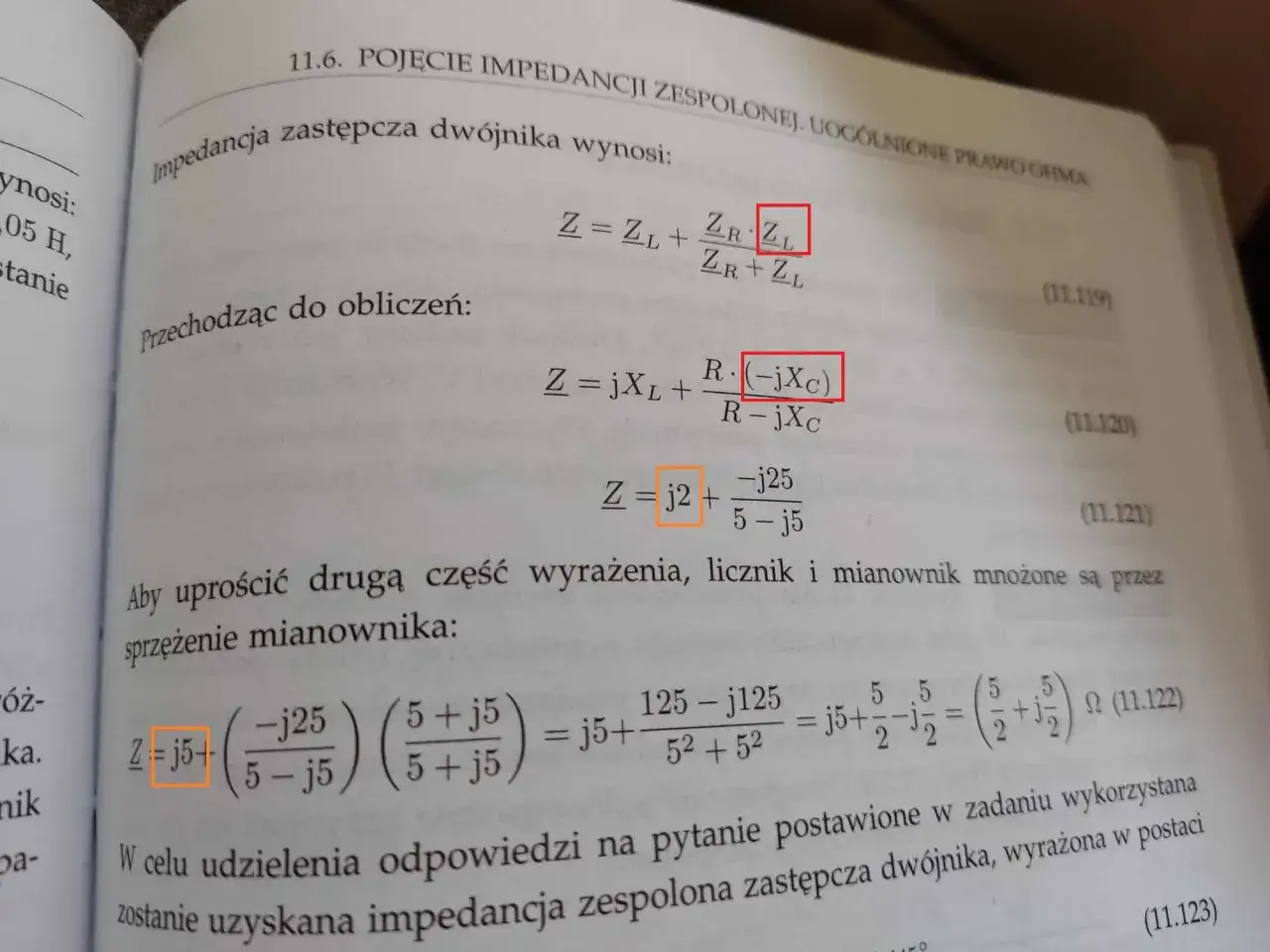

Jak policzyć wartość w prostym obwodzie
W obwodach szeregowych sprawa jest dość przejrzysta. Najpierw liczysz reaktancję cewki i kondensatora, a potem łączysz je z rezystancją. Dla układu RLC w szeregu używa się wzoru:
|Z| = √(R² + (XL - XC)²)
gdzie:
- XL = 2πfL - reaktancja cewki, która rośnie wraz z częstotliwością,
- XC = 1 / (2πfC) - reaktancja kondensatora, która maleje wraz z częstotliwością.
Przykład: gdy R = 6 Ω, XL = 8 Ω, a XC = 2 Ω, dostajesz |Z| ≈ 8,5 Ω. To pokazuje ważną rzecz: dwa układy z podobną rezystancją mogą dla źródła wyglądać zupełnie inaczej, jeśli różni się częstotliwość pracy.
W połączeniu równoległym sprawa robi się mniej intuicyjna, bo najpierw sumuje się admitancję, czyli odwrotność Z. Jeśli liczysz poważniejszy filtr albo zwrotnicę, sam wzór z pamięci zwykle nie wystarcza. Wtedy lepiej oprzeć się na projekcie, symulacji albo pomiarze. Gdy to rozumiesz, naturalnie przechodzimy do miejsca, w którym temat jest najczęściej spotykany na co dzień: audio.
Dlaczego częstotliwość zmienia wynik
Największa pułapka polega na tym, że ten parametr nie jest stały. Cewka i kondensator reagują inaczej na niskie i wysokie częstotliwości, więc układ może mieć jeden charakter przy basie, a zupełnie inny przy wysokich tonach. W praktyce właśnie tu rodzą się różnice między teorią z tabliczki a pomiarem z życia.
- Cewka utrudnia przepływ coraz bardziej, gdy częstotliwość rośnie.
- Kondensator staje się „łatwiejszy” dla sygnałów wyższych częstotliwości.
- Rezonans może chwilowo wyraźnie zmienić obciążenie układu.
To dlatego dwa identycznie nazwane układy nie zawsze zachowują się tak samo poza zakresem, dla którego je zaprojektowano. Gdy ktoś ignoruje częstotliwość, zwykle przecenia bezpieczeństwo albo nie docenia obciążenia źródła. Następna sekcja pokazuje to najczytelniej na przykładzie audio.
Dlaczego głośniki i wzmacniacze mówią o 4, 6 i 8 ohmach
W audio ta wartość jest zwykle nominalna, czyli uśredniona do opisu sprzętu, a nie sztywna dla każdego tonu. Kolumna opisana jako 8 Ω może w rzeczywistym pomiarze spadać niżej, a wzmacniacz musi poradzić sobie z tym najtrudniejszym fragmentem krzywej, nie z liczbą z pudełka.
| Wartość nominalna | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| 4 Ω | Większy pobór prądu i zwykle większe wymagania wobec wzmacniacza | Nie każdy amplituner lub końcówka mocy poradzi sobie stabilnie |
| 6 Ω | Środek między obciążeniem a uniwersalnością | Warto sprawdzić zalecenia producenta, bo sprzęt różnie to interpretuje |
| 8 Ω | Często bezpieczniejszy, bardziej uniwersalny standard w domu | Nie oznacza lepszego brzmienia, tylko inne obciążenie dla końcówki mocy |
| 2 Ω | Bardzo wymagające obciążenie | Tylko dla urządzeń wyraźnie do tego zaprojektowanych |
Przy tym samym napięciu zasilania niższa wartość oznacza większy pobór prądu. Jeśli wzmacniacz daje 20 V RMS, to na obciążeniu 8 Ω odda około 50 W, a na 4 Ω około 100 W. Brzmi kusząco, ale tylko wtedy, gdy końcówka mocy jest do tego zaprojektowana. W przeciwnym razie szybciej zobaczysz przegrzewanie, zadziałanie zabezpieczeń albo zniekształcenia.
Ja zawsze sprawdzam nie tylko głośnik, ale też minimalną dopuszczalną wartość dla wzmacniacza. To ważniejsze niż sama liczba nominalna, bo właśnie minimalny punkt krzywej potrafi zadecydować o stabilności całego zestawu. Kiedy ten etap jest dopilnowany, zostaje już tylko kilka praktycznych kontroli przed podłączeniem sprzętu.
Co sprawdzić przed podłączeniem sprzętu, żeby nie popełnić kosztownego błędu
Jeżeli chcesz uniknąć problemów, patrz na zestaw nie jak na pojedynczą liczbę, tylko na cały łańcuch: źródło, kabel, obciążenie i zakres częstotliwości. To podejście oszczędza czas i najczęściej też pieniądze.
- Sprawdź, czy wzmacniacz jest stabilny przy planowanym obciążeniu.
- Porównaj wartość nominalną z minimalną podaną w dokumentacji, jeśli producent ją podaje.
- Nie zakładaj, że multimetr pokaże to samo, co pomiar AC.
- Przy dłuższych przewodach uwzględnij niewielki, ale realny spadek i dodatkową rezystancję.
- Jeśli budujesz filtr lub zwrotnicę, licz dla konkretnej częstotliwości, a nie dla jednej „magicznej” liczby.
Najlepszy nawyk jest prosty: przed podłączeniem sprawdź, co układ robi przy częstotliwości, która najbardziej go obciąża. Wtedy ten temat przestaje być abstrakcyjnym symbolem z podręcznika, a staje się normalnym narzędziem do bezpiecznego i sensownego projektowania.
