Rezystancja pojawia się wszędzie tam, gdzie prąd musi pokonać opór przewodnika, elementu grzejnego, cewki czy przewodu, a jej jednostką w SI jest ohm - po polsku om, symbol Ω. Zrozumienie tej jednostki ułatwia czytanie schematów, dobór rezystorów, diagnostykę kabli i ocenę strat energii w prostych układach. Poniżej wyjaśniam to bez akademickiego nadęcia: czym ta jednostka jest, jak ją zapisywać, jak mierzyć i kiedy jej wartość naprawdę ma znaczenie.
Najważniejsze rzeczy o omie, które porządkują temat
- 1 Ω = 1 V/A, więc rezystancja mówi, jak mocno element ogranicza przepływ prądu.
- W zapisie SI używa się symbolu Ω, a z prefiksami: mΩ, kΩ, MΩ.
- Rezystancję mierzy się przy wyłączonym zasilaniu i najlepiej po odłączeniu elementu od reszty obwodu.
- W prądzie zmiennym obok rezystancji pojawia się także impedancja, więc sam odczyt z multimetru nie zawsze opisuje całość.
- Małe opory przewodów i styków potrafią generować duże straty ciepła przy większym prądzie.
Czym jest ta jednostka i co naprawdę opisuje
W materiałach BIPM rezystancja jest traktowana jako jednostka pochodna SI, a to dobrze ustawia cały temat: nie chodzi o abstrakcyjną nazwę, tylko o bardzo konkretną relację między napięciem i prądem. Najprościej zapisuję ją wzorem R = U / I, czyli rezystancja to napięcie podzielone przez natężenie.
W praktyce oznacza to, że im większa rezystancja, tym trudniej „przepchnąć” prąd przez dany element przy tym samym napięciu. To dlatego cienki przewód, źle dociśnięty styk albo uszkodzony rezystor potrafią zmienić zachowanie całego układu bardziej, niż sugeruje sam wygląd elementu.
Przeczytaj również: Jak podłączyć internet przez kabel do laptopa - proste kroki i porady
Opór, rezystancja i impedancja to nie to samo
Ja rozdzielam te pojęcia tak: rezystancja dotyczy głównie zachowania w obwodach stałoprądowych, opór to wygodny, ogólny opis przeciwstawiania się przepływowi prądu, a impedancja wchodzi do gry przy prądzie zmiennym. W audio czy zasilaniu urządzeń sieciowych ten trzeci termin jest ważny, bo obok samej rezystancji pojawiają się jeszcze pojemność i indukcyjność.
To rozróżnienie nie jest akademicką zabawą w definicje. Jeśli ktoś patrzy wyłącznie na omy głośnika, przewodu albo cewki, może łatwo wyciągnąć zbyt prosty wniosek. W układach AC część elementów zachowuje się inaczej niż w prostym pomiarze multimetrem, więc warto pamiętać, że jeden odczyt nie zawsze wyczerpuje temat.
Jak zapisywać i przeliczać wartości bez pomyłek
Tu najczęściej pojawia się bałagan, bo drobna różnica w prefiksie potrafi zmienić wynik o tysiąc albo milion razy. Ja pilnuję trzech rzeczy: spacji między liczbą a jednostką, poprawnego prefiksu i przecinka dziesiętnego, bo w polskim zapisie to właśnie on jest standardem.
Według NIST zależność jest prosta: 1 Ω = 1 V/A. To dobry skrót myślowy, bo od razu pokazuje sens jednostki i pomaga odróżnić realny spadek napięcia od przypadkowego odczytu z błędnie ustawionego miernika.
| Zapis | Znaczenie | Jak czytam to w praktyce |
|---|---|---|
| 1 Ω | jedna jednostka rezystancji | bardzo mały opór, istotny np. przy dużych prądach |
| 220 Ω | 220 omów | typowa wartość dla ograniczania prądu diody LED |
| 4,7 kΩ | 4700 Ω | częsta wartość dla rezystorów podciągających |
| 1 MΩ | 1 000 000 Ω | duża rezystancja, np. w wejściach pomiarowych |
| 1 mΩ | 0,001 Ω | bardzo mały opór, ważny w przewodach i połączeniach mocy |
Największy praktyczny błąd, jaki widzę, to mylenie k z M albo m z M. 10 kΩ i 10 MΩ wyglądają podobnie, ale różnią się tysiąc razy. W elektronice to nie detal, tylko różnica między układem, który działa, a układem, który zachowuje się losowo.
Gdzie ta jednostka pojawia się w praktyce elektroniki
Rezystancja nie jest tylko szkolnym symbolem z tablicy. Spotykam ją w każdym miejscu, gdzie trzeba ograniczyć prąd, rozdzielić napięcie, zabezpieczyć wejście układu albo policzyć straty energii. To właśnie dlatego sama nazwa jednostki jest mniej ważna niż umiejętność odczytania, co dana wartość znaczy w realnym obwodzie.
| Zastosowanie | Typowa wartość | Po co to ma znaczenie |
|---|---|---|
| Rezystor LED | 220 Ω - 1 kΩ | ogranicza prąd diody i chroni ją przed uszkodzeniem |
| Rezystor podciągający | 4,7 kΩ - 100 kΩ | ustala stan logiczny wejścia, gdy nic go aktywnie nie steruje |
| Przewód zasilający | ułamki Ω | nawet mały opór może powodować spadek napięcia i grzanie |
| Uzwojenie silnika lub cewka | od poniżej 1 Ω do kilku Ω | pokazuje, jak łatwo przez element popłynie prąd i ile energii zamieni się w ciepło |
| Wejście miernika | 1 MΩ i więcej | im większa rezystancja wejściowa, tym mniejszy wpływ miernika na układ |
Jeśli patrzę na sprzęt domowy, najczęściej interesują mnie trzy obszary: ładowarki, listwy zasilające i połączenia kablowe. W każdym z nich niewielki wzrost oporu styków może oznaczać większe grzanie, gorszą sprawność i szybsze zużycie elementu. Właśnie tu teoria spotyka się z praktyką najbardziej bezpośrednio.
Warto też pamiętać o audio, ale z jednym zastrzeżeniem: wartości 4 Ω albo 8 Ω przy głośnikach zwykle opisują impedancję, a nie czystą rezystancję. To podobne liczby, ale nie to samo zjawisko. Jeśli ktoś miesza te pojęcia, łatwo dobrać wzmacniacz albo przewód na podstawie zbyt uproszczonego założenia.

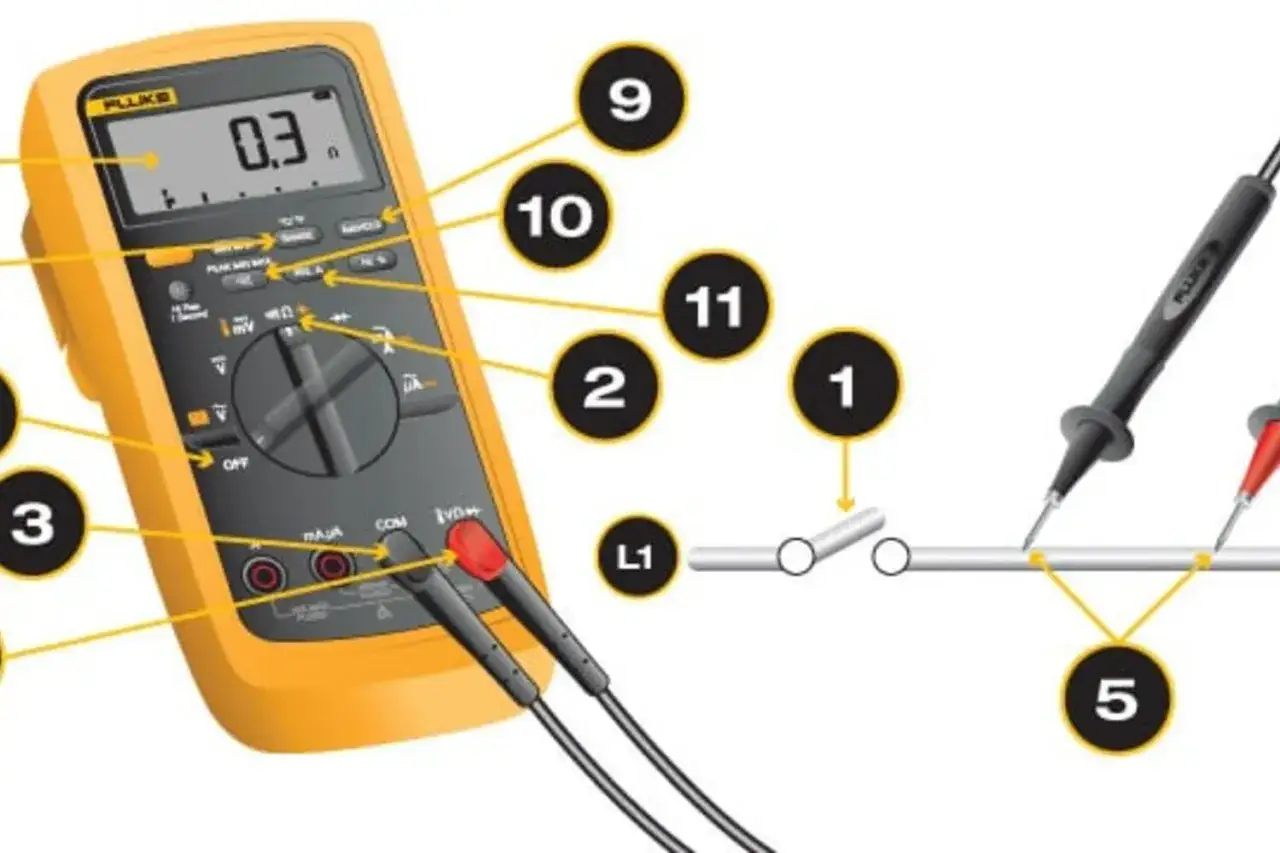

Jak mierzyć rezystancję multimetrem bez fałszywego wyniku
To sekcja, w której najczęściej wychodzą na jaw praktyczne błędy. Ja zawsze zaczynam od wyłączenia zasilania i odłączenia badanego elementu od reszty układu, bo pomiar wlutowanego komponentu bardzo łatwo zafałszowują równoległe ścieżki. Dopiero potem ustawiam zakres Ω i sprawdzam, czy miernik nie pokazuje oporu własnych przewodów.
- Odłącz zasilanie i upewnij się, że układ jest bezpieczny do pomiaru.
- Rozładuj kondensatory, jeśli w obwodzie są elementy mogące magazynować energię.
- Ustaw zakres rezystancji na multimetru, najlepiej zaczynając od wyższego.
- Zewrzyj sondy i sprawdź opór przewodów pomiarowych, szczególnie przy niskich wartościach.
- Przyłóż końcówki do elementu i poczekaj, aż odczyt się ustabilizuje.
- Oceń wynik w kontekście tolerancji, a nie tylko samej liczby na ekranie.
Jeśli miernik pokazuje bardzo małą wartość przy zwarciu sond albo wynik skacze, nie zakładam od razu uszkodzenia elementu. Najpierw sprawdzam stan końcówek, kontakt z badanym punktem i zakres pomiarowy. Przy rezystancjach rzędu pojedynczych omów drobny błąd styku potrafi zmienić odczyt bardziej niż sam badany element.
Warto też znać komunikat OL albo podobny sygnał przekroczenia zakresu. On zwykle oznacza, że opór jest zbyt duży dla ustawionego zakresu albo obwód jest przerwany. To nie jest wynik do „przeliczenia w głowie”, tylko sygnał, że trzeba zmienić zakres lub zweryfikować połączenie.
Najczęstsze błędy, które psują interpretację wyniku
Przy rezystancji nie myli się tylko początkujący. Błędy pojawiają się też wtedy, gdy ktoś działa szybko i pomija warunki pomiaru. W praktyce najczęściej widzę pięć problemów:
- Pomiar na zasilonym układzie - wynik jest wtedy nielogiczny i może uszkodzić miernik.
- Pomiar elementu wlutowanego w obwód - równoległe ścieżki zaniżają wynik.
- Mylenie prefiksów - mΩ, kΩ i MΩ wyglądają podobnie, ale oznaczają zupełnie inne skale.
- Ignorowanie temperatury - wiele materiałów ma wyższą rezystancję po nagrzaniu.
- Zbyt duże zaufanie do buzzera ciągłości - sygnał dźwiękowy mówi tylko, że jest przejście, nie ile wynosi opór.
Do tego dochodzą słabe styki i utlenione końcówki, które potrafią udawać uszkodzenie przewodu albo rezystora. Jeśli wynik wydaje się „podejrzanie dobry” albo „podejrzanie zły”, ja zawsze sprawdzam najpierw fizyczny kontakt, a dopiero potem szukam awarii w samym elemencie.
Dlaczego ta wartość ma znaczenie dla energii i bezpieczeństwa
Rezystancja wpływa nie tylko na to, czy prąd płynie, ale też na to, ile energii zamienia się w ciepło. W praktyce używam tu prostego wzoru: P = I²R. To on tłumaczy, dlaczego bardzo mały opór w przewodzie przy dużym prądzie może dać zauważalne grzanie.
Przykład jest prosty: jeśli przez połączenie o oporze 0,5 Ω płynie 10 A, moc strat wynosi 50 W. Taka wartość w małym złączu, przewodzie albo śrubie zaciskowej nie jest już detalem. To wystarczy, by element się nagrzał, a w skrajnych przypadkach przyspieszył degradację izolacji lub samego styku.
Dlatego w technice domowej i serwisie zwracam uwagę nie tylko na „czy działa”, ale też na to, jakim kosztem energetycznym działa. Czasem urządzenie nadal pracuje, ale przy zbyt dużym oporze połączeń robi to mniej wydajnie, cieplej i krócej niż powinno. To właśnie w tych przypadkach rezystancja przestaje być szkolnym pojęciem, a staje się parametrem eksploatacyjnym.
Co sprawdzam najpierw, gdy wynik nie ma sensu
Najpierw patrzę, czy badany element był odłączony od zasilania, potem czy nie mierzę przez równoległą ścieżkę, a dopiero na końcu porównuję wynik z wartością nominalną. Ta kolejność oszczędza czas przy diagnozie kabli, zasilaczy, rezystorów i połączeń w domowej elektronice.
Jeśli mam zapamiętać jedną praktyczną rzecz, to tę: rezystancja ma sens tylko wtedy, gdy znam warunki pomiaru. W czystym obwodzie stałym odczyt bywa bardzo prosty, ale w realnym urządzeniu dochodzą temperatury, styki, ścieżki równoległe i zachowanie elementów biernych. I właśnie dlatego om jest tak użyteczny - nie tylko opisuje opór, ale pomaga szybko ocenić, gdzie układ traci energię i dlaczego zachowuje się inaczej, niż powinien.
