Przy wtyczkach siłowych największy problem zwykle nie leży w samym skręceniu przewodów, tylko w tym, czy dany układ w ogóle ma sens technicznie. Poniżej wyjaśniam, jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej bez zgadywania, które żyły trafią do L1, L2, L3, N i PE. Dostaniesz też prosty sposób na rozpoznanie zacisków, typowe błędy i krótki test przed pierwszym uruchomieniem.
Jeśli temat dotyczy zasilania 400 V, nie traktuję go jak zwykłej wymiany wtyczki. Tu liczy się układ urządzenia, rola neutralnego i przewodu ochronnego oraz to, czy masz do czynienia z 3P+PE, czy z 3P+N+PE.
W praktyce to właśnie ten szczegół decyduje, czy czterożyłowy przewód wystarczy, czy trzeba od razu sięgnąć po kabel pięciożyłowy.
Najpierw sprawdź, czy 4 żyły w ogóle wystarczą

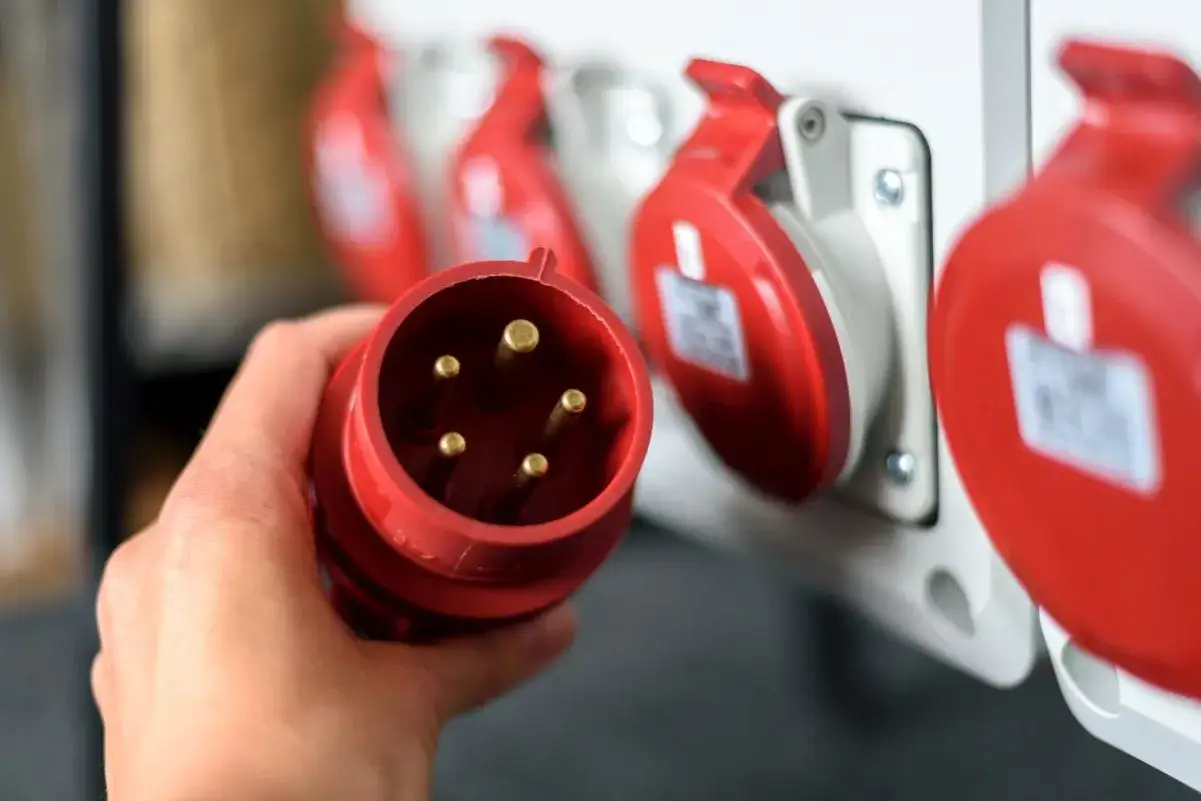

- Wtyczka 5-bolcowa najczęściej oznacza układ 3P+N+PE, czyli trzy fazy, neutralny i ochronny.
- Jeśli urządzenie wymaga neutralnego, przewód 4-żyłowy nie wystarczy i trzeba zastosować kabel 5-żyłowy.
- Jeśli urządzenie pracuje tylko na trzech fazach i przewodzie ochronnym, 4 żyły mogą być wystarczające.
- Kolor niebieski zwykle oznacza N, a zielono-żółty PE, ale zawsze potwierdzam to na oznaczeniach zacisków i tabliczce znamionowej.
- Przewód linkowy warto zakończyć tulejkami, a wejście kabla zabezpieczyć dławnicą.
- Po montażu sprawdzam ciągłość PE i poprawność połączeń, zanim podam napięcie pod obciążeniem.
Kiedy cztery żyły wystarczą, a kiedy to błąd
Ja zawsze zaczynam od odczytania tabliczki znamionowej urządzenia. To na niej zwykle widać, czy sprzęt chce zasilania 3~ 400 V bez neutralnego, czy układu 3N~ 400 V, w którym neutralny jest potrzebny do pracy elektroniki, sterowania albo odbiorników jednofazowych wewnątrz maszyny. W pierwszym przypadku kabel 4-żyłowy może być wystarczający. W drugim - nie ma drogi na skróty.
| Oznaczenie na urządzeniu | Co to oznacza | Czy kabel 4-żyłowy wystarczy |
|---|---|---|
| 3~ 400 V | Urządzenie pracuje na trzech fazach | Tak, jeśli potrzebny jest tylko PE oprócz L1, L2 i L3 |
| 3P+PE | Trzy fazy i przewód ochronny | Tak |
| 3N~ 400 V | Trzy fazy, neutralny i ochronny | Nie |
| 3P+N+PE | Pełny układ pięciu przewodów | Nie |
Najważniejszy wniosek jest prosty: jeśli urządzenie potrzebuje N, czterożyłowy przewód odpada. Wtyczki nie „oszukuję” mostkiem między N i PE, bo to prowizorka, która może narobić więcej szkody niż pożytku. Z takiego rozróżnienia wynika też kolejny krok, czyli prawidłowe odczytanie kolorów i zacisków.
Jak odczytać kolory żył i zaciski bez zgadywania
W praktyce kolory bardzo pomagają, ale nie są jedyną rzeczą, na której się opieram. W nowoczesnych przewodach spotkasz zwykle brązowy, czarny i szary jako fazy oraz niebieski albo zielono-żółty jako żyłę funkcjonalną. Wtyczka i urządzenie powinny mieć jednak własne oznaczenia zacisków - i to one są rozstrzygające.
| Zacisk | Typowy kolor żyły | Rola |
|---|---|---|
| L1 | Brązowy | Pierwsza faza |
| L2 | Czarny | Druga faza |
| L3 | Szary | Trzecia faza |
| N | Niebieski | Neutralny |
| PE | Zielono-żółty | Przewód ochronny |
Jeśli masz tylko cztery żyły, kluczowe pytanie brzmi: czy czwarta żyła jest PE, czy N. Przy układzie trójfazowym bez neutralnego zwykle pracuję na trzech fazach i ochronnym, więc niebieska żyła nie powinna wtedy być używana jako PE „na siłę”. Z kolei jeśli w przewodzie nie ma zielono-żółtego, a urządzenie wymaga ochrony, taki kabel nie jest właściwym wyborem. To właśnie dlatego przed montażem sprawdzam zarówno przewód, jak i opis na urządzeniu, a nie tylko sam kolor izolacji.
Warto też pamiętać o kierunku obrotów silnika. Przy odbiornikach trójfazowych zamiana dwóch faz nie uszkadza zwykle sprzętu, ale zmienia kierunek pracy. To nie jest błąd samego okablowania, tylko sygnał, że trzeba skorygować kolejność faz po pierwszym uruchomieniu.
Podłączenie krok po kroku
Jeśli już wiem, że układ 4-żyłowy pasuje do urządzenia, montuję wtyczkę w spokojnym tempie, bez przyspieszania na końcu. Najczęściej pracuję z przewodem linkowym, więc od razu zakładam tulejki. To drobny detal, ale bardzo poprawia jakość styku i zmniejsza ryzyko poluzowania żyły po kilku cyklach grzania i chłodzenia.
- Odłączam zasilanie i sprawdzam brak napięcia miernikiem, a nie „na wyczucie”.
- Rozkręcam obudowę wtyczki i przygotowuję dławnicę, zanim zacznę zarabiać żyły.
- Dobieram długość odizolowania tak, aby goła część przewodu weszła w zacisk w całości, ale bez wystających drucików.
- Zakładam tulejki na żyły linkowe i zaciskam je narzędziem do tego przeznaczonym.
- Podłączam przewód ochronny do zacisku PE jako pierwszy lub przynajmniej jako najważniejszy element całego układu.
- Fazy podłączam do L1, L2 i L3 zgodnie z oznaczeniem na wtyczce.
- Jeśli urządzenie naprawdę wymaga neutralnego, podłączam go do N. Jeśli nie wymaga, ten zacisk zostaje pusty.
- Dokręcam zaciski z wyczuciem, sprawdzam brak luzów i unieruchamiam kabel dławnicą tak, żeby nie ciągnął za styki.
- Składam obudowę i przed pełnym obciążeniem robię test ciągłości PE oraz krótkie uruchomienie kontrolne.
Jeśli po podłączeniu silnik startuje w złą stronę, zamieniam miejscami dowolne dwie fazy. To normalna korekta przy trójfazie i nie ma nic wspólnego z błędnym wyborem samej wtyczki. Ten etap prowadzi już prosto do błędów, których naprawdę warto uniknąć.
Najczęstsze błędy, które kończą się poprawką albo awarią
W takich połączeniach najwięcej szkód robi nie sam brak wiedzy, tylko skróty myślowe. Ludzie widzą cztery żyły, pięć zacisków i próbują „dopasować” układ na siłę. Ja tego nie robię, bo w instalacji 400 V najprostsza prowizorka bywa najdroższa.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Mostkowanie N i PE we wtyczce | Ryzyko nieprawidłowej ochrony i problemów z pracą urządzenia | Sprawdzam układ instalacji i nigdy nie łączę N z PE „na skróty” |
| Użycie niebieskiej żyły jako ochronnej | Mylenie funkcji przewodów i kłopot przy serwisie | Trzymam się oznaczeń kolorów i opisów zacisków |
| Brak tulejek na przewodzie linkowym | Rozsypywanie się drutów i słabszy styk | Końcówki zawsze zabezpieczam tulejkami |
| Zbyt słabe dokręcenie zacisków | Nagrzewanie, spadek napięcia, a nawet stopienie elementów | Po montażu sprawdzam docisk każdej żyły |
| Brak odciążenia kabla w dławnicy | Siły mechaniczne trafiają w zaciski | Dobieram dławnicę do średnicy przewodu i dobrze ją skręcam |
Do tego dorzuciłbym jeszcze jeden częsty problem: montaż przewodu, który ma zły przekrój albo zbyt miękką izolację do pracy w terenie. Przy mobilnych urządzeniach wybieram przewód odporny na zginanie i warunki pracy, a nie pierwszy lepszy kabel „bo pasuje do otworu”. W praktyce właśnie te detale decydują o tym, czy wtyczka po kilku tygodniach nadal będzie trzymać parametry.
Kiedy czterożyłowy kabel nie wystarczy
Są sytuacje, w których nie próbuję ratować montażu 4-żyłowym przewodem, tylko od razu planuję wymianę na kabel pięciożyłowy. To szczególnie ważne wtedy, gdy urządzenie ma elektronikę zasilaną z neutralnego, dodatkowe obwody sterowania 230 V albo tabliczkę znamionową z oznaczeniem 3N~. Wtedy neutralny nie jest dodatkiem, tylko częścią zasilania.
- Jeśli urządzenie ma oznaczenie 3N~ 400 V, potrzebujesz pełnego układu pięciu żył.
- Jeśli w środku pracują obwody 230 V, bez neutralnego zwykle nie da się tego podłączyć poprawnie.
- Jeśli instalacja wymaga rozdziału PEN na PE i N, nie robię tego w obudowie wtyczki, tylko w odpowiednim punkcie instalacji.
- Jeśli masz wątpliwość, czy czwarta żyła jest ochronna czy neutralna, bezpieczniej założyć, że trzeba sprawdzić schemat albo wymienić przewód.
Przy wymianie przewodu dobieram też przekrój do prądu i długości trasy. Orientacyjnie w wielu zastosowaniach 16 A idzie w parze z 2,5 mm², a 32 A często wymaga 4 lub 6 mm², ale ostatecznie decydują karta katalogowa, sposób ułożenia i spadek napięcia. Tu nie ma sensu zgadywać, bo źle dobrany przekrój potrafi zrobić więcej bałaganu niż sam brak jednej żyły.
Ostatni test, zanim podasz napięcie
Zanim podłączę urządzenie na stałe, robię krótki przegląd końcowy. To zajmuje kilka minut, a bardzo często wychwytuje rzeczy, które później kosztowałyby znacznie więcej czasu.
- Sprawdzam, czy zaciski są dokręcone i czy nie widać żadnych luźnych drucików.
- Kontroluję, czy dławnica dobrze trzyma kabel i nie miażdży izolacji.
- Mierzę ciągłość przewodu ochronnego.
- Patrzę, czy przewód nie jest nadmiernie naprężony po zamknięciu obudowy.
- Po pierwszym uruchomieniu obserwuję, czy wtyczka i kabel nie grzeją się nienaturalnie.
- Jeśli pracuje silnik, sprawdzam jeszcze kierunek obrotów i w razie potrzeby zamieniam dwie fazy.
Jeśli po tym wszystkim nadal coś budzi wątpliwości, nie poprawiam układu na chybił trafił. W takim temacie lepiej na chwilę się zatrzymać, niż później szukać przyczyny przegrzewania, wybicia zabezpieczeń albo dziwnego zachowania urządzenia. Dobrze wykonane podłączenie opiera się na oznaczeniach, pomiarze i konsekwencji, a nie na domysłach.
