Łączenie kilku kabli w jeden może wydawać się skomplikowane, ale istnieje wiele prostych i bezpiecznych metod, które można zastosować. W tym artykule omówimy, jak prawidłowo przygotować kable, jakie narzędzia i materiały będą potrzebne oraz jak skutecznie połączyć przewody, aby zapewnić ich bezpieczeństwo i funkcjonalność.
Bez względu na to, czy pracujesz nad prostą instalacją domową, czy bardziej złożonym projektem, znajomość odpowiednich technik łączenia kabli jest kluczowa. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego przed rozpoczęciem pracy zawsze upewnij się, że prąd w obwodzie jest wyłączony.
Najważniejsze informacje:
- Aby połączyć kilka kabli, należy usunąć 1–2 cm izolacji z końcówek przewodów.
- Zastosowanie złączek elektrycznych lub kostek umożliwia bezpieczne połączenie przewodów bez lutowania.

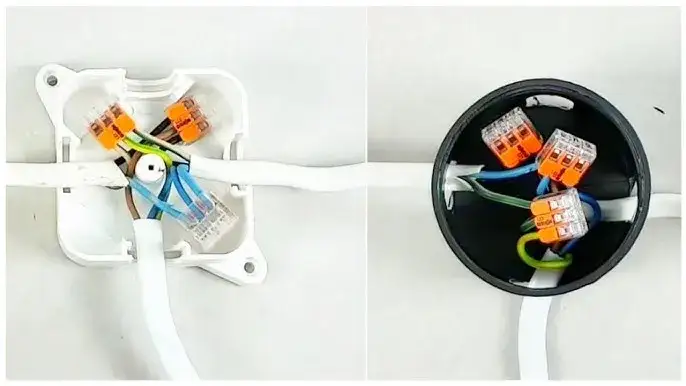

- Złączki Wago pozwalają na szybki montaż bez użycia narzędzi i są kompatybilne z różnymi rodzajami przewodów.
- Podczas łączenia przewodów o różnych przekrojach, ważne jest użycie odpowiednich złączek, aby uniknąć przegrzewania się mniejszych przewodów.
- Połączenia należy zabezpieczyć izolacją, aby zapobiec zwarciom i uszkodzeniom kabli.
- W przypadku uszkodzenia kabla, należy odizolować uszkodzone miejsce i ponownie połączyć przewody za pomocą złączki.
- Organizatory kabli pomagają utrzymać porządek i uniknąć plątaniny w instalacjach.
Jak skutecznie połączyć kilka kabli w jeden - podstawowe metody
Łączenie kilku kabli w jeden jest kluczowe w wielu projektach elektrycznych. Poprawne połączenie przewodów zapewnia nie tylko ich funkcjonalność, ale także bezpieczeństwo użytkowania. Właściwe metody łączenia mogą zapobiec awariom i uszkodzeniom, dlatego warto poświęcić czas na naukę tych technik. Dzięki zastosowaniu sprawdzonych rozwiązań można uniknąć wielu problemów związanych z instalacjami elektrycznymi.
Istnieje kilka skutecznych metod, które można zastosować podczas łączenia kabli. Należy zacząć od odpowiedniego przygotowania końcówek przewodów, a następnie wybrać odpowiednią metodę łączenia, taką jak złączki elektryczne, kostki lub złączki Wago. Każda z tych metod ma swoje zalety i zastosowania, a ich wybór zależy od specyfiki projektu oraz rodzaju używanych przewodów.
Przygotowanie kabli do połączenia - krok po kroku
Przygotowanie kabli jest kluczowym etapem, który wpływa na jakość połączenia. Dokładne usunięcie izolacji z końcówek przewodów jest niezbędne, aby zapewnić dobry kontakt elektryczny. Zazwyczaj należy usunąć od 1 do 2 cm izolacji, co pozwala na odpowiednie włożenie końcówki przewodu do złączki lub kostki. Warto pamiętać, że zbyt małe lub zbyt duże odizolowanie może prowadzić do problemów z połączeniem.
Po usunięciu izolacji należy upewnić się, że końcówki przewodów są równe i dobrze uformowane. Właściwe ułożenie przewodów jest istotne, aby uniknąć zwarć i innych problemów. Rekomenduje się, aby przewody były idealnie dopasowane do złączek, co ułatwi późniejsze łączenie. Dobrze przygotowane kable to klucz do sukcesu w każdej instalacji elektrycznej.
Przygotowanie kabli to także moment na sprawdzenie ich stanu. Jeśli przewody są uszkodzone, należy je wymienić, aby zapewnić bezpieczeństwo. Dokładne sprawdzenie każdego przewodu przed połączeniem może zapobiec przyszłym awariom i problemom z instalacją.
Wybór odpowiednich narzędzi i materiałów - co będzie potrzebne
Aby skutecznie połączyć kilka kabli w jeden, niezbędne są odpowiednie narzędzia. Podstawowym narzędziem są ściągacze izolacji, które umożliwiają łatwe usunięcie izolacji z końcówek przewodów. Warto również zaopatrzyć się w śrubokręty i kombinerki, które są potrzebne do dokręcania złączek. Dobrze dobrane narzędzia sprawią, że proces łączenia kabli będzie szybszy i bardziej efektywny.
Oprócz narzędzi, ważne są także odpowiednie materiały. Kostki elektryczne oraz złączki Wago to popularne opcje, które zapewniają bezpieczne połączenia. Dodatkowo, taśma izolacyjna i rurki termokurczliwe są niezbędne do zabezpieczenia połączeń, zapobiegając zwarciom. Wybór właściwych materiałów jest kluczowy dla trwałości i bezpieczeństwa instalacji elektrycznej.
| Narzędzie | Opis | Przykładowa marka | Cena (zł) |
| Ściągacz izolacji | Umożliwia łatwe usunięcie izolacji z przewodów | Stanley | 45 |
| Śrubokręt | Do dokręcania złączek i kostek | Wera | 35 |
| Kombinerki | Do wyginania i cięcia przewodów | Bahco | 50 |
| Kostki elektryczne | Bezpieczne połączenie przewodów | WAGO | 25 |
| Taśma izolacyjna | Do zabezpieczania połączeń | 3M | 10 |
Czytaj więcej: Jak podłączyć kable rozruchowe i uniknąć problemów z akumulatorem
Złączki elektryczne i kostki - jak je stosować poprawnie
Złączki elektryczne i kostki to kluczowe elementy w procesie łączenia kabli. Kostki elektryczne są zazwyczaj plastikowymi blokami, które pozwalają na połączenie kilku przewodów w jednym miejscu. Złączki elektryczne, z kolei, to różnego rodzaju elementy, które umożliwiają szybkie i bezpieczne łączenie przewodów bez lutowania. Wybór odpowiedniego typu złączki zależy od specyfiki projektu oraz rodzaju używanych przewodów.
Aby prawidłowo używać złączek elektrycznych, należy najpierw upewnić się, że końcówki przewodów są odpowiednio przygotowane. Po usunięciu izolacji, końcówki przewodów należy włożyć do złączki, a następnie dokręcić zacisk za pomocą śrubokrętu lub kombinerek. Ważne jest, aby upewnić się, że przewody są dobrze osadzone, co zapewni stabilność i bezpieczeństwo połączenia. Pamiętaj, aby nie łączyć przewodów o różnych przekrojach bez odpowiednich złączek, co może prowadzić do przegrzewania się i uszkodzenia instalacji.
- Kostka elektryczna 3-pinowa - idealna do łączenia przewodów w domowych instalacjach.
- Złączka zaciskowa - pozwala na szybkie połączenie przewodów bez lutowania, idealna do zastosowań tymczasowych.
- Kostka 5-pinowa - stosowana w bardziej zaawansowanych instalacjach, pozwala na łączenie kilku obwodów.
| Typ złączki | Opis | Przykładowa marka | Cena (zł) |
| Kostka 3-pinowa | Do podstawowych połączeń w instalacjach elektrycznych | WAGO | 15 |
| Złączka zaciskowa | Do szybkiego łączenia przewodów | 3M | 20 |
| Kostka 5-pinowa | Do bardziej złożonych połączeń | Schneider Electric | 25 |
Jak zabezpieczyć połączenia kabli - gwarancja bezpieczeństwa
Zabezpieczenie połączeń kabli jest kluczowe dla zapewnienia ich bezpieczeństwa i funkcjonalności. Nieprawidłowo zabezpieczone połączenia mogą prowadzić do zwarć, uszkodzeń kabli, a nawet pożarów. Dlatego ważne jest, aby stosować odpowiednie metody izolacji, które chronią przewody przed uszkodzeniem mechanicznym i wpływem czynników zewnętrznych. Dobre zabezpieczenie połączeń zwiększa również trwałość instalacji elektrycznej.
Istnieje kilka metod, które można zastosować do zabezpieczenia połączeń kabli. Najczęściej używaną metodą jest taśma izolacyjna, która jest łatwa w użyciu i zapewnia dobrą ochronę. Innym popularnym rozwiązaniem są rurki termokurczliwe, które po podgrzaniu kurczą się, tworząc szczelną osłonę. W przypadku bardziej skomplikowanych instalacji warto rozważyć zastosowanie obudów ochronnych, które dodatkowo zabezpieczą połączenia przed uszkodzeniami mechanicznymi.
Izolacja połączeń kabli - techniki i materiały
Wybór odpowiedniej metody izolacji jest kluczowy dla bezpieczeństwa instalacji. Taśma izolacyjna jest najczęściej stosowanym materiałem, który jest dostępny w różnych kolorach i szerokościach, co ułatwia organizację przewodów. Rurki termokurczliwe są idealne do połączeń, które wymagają większej ochrony, ponieważ tworzą hermetyczną osłonę po podgrzaniu. Dla bardziej zaawansowanych aplikacji, obudowy ochronne mogą być stosowane do zabezpieczania całych wiązek kabli.
Wybierając materiały do izolacji, należy wziąć pod uwagę rodzaj przewodów oraz warunki, w jakich będą one używane. Taśmy izolacyjne powinny być odporne na wysokie temperatury, a rurki termokurczliwe powinny mieć odpowiednią średnicę, aby dobrze przylegały do przewodów. W przypadku instalacji narażonych na wilgoć, warto stosować materiały o podwyższonej odporności na działanie wody.
Unikanie najczęstszych błędów przy łączeniu kabli - na co zwrócić uwagę
Podczas łączenia kabli, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów. Nieprawidłowa izolacja końcówek przewodów jest jednym z najczęstszych błędów, który może skutkować zwarciem lub uszkodzeniem instalacji. Innym powszechnym błędem jest użycie nieodpowiednich złączek, co może prowadzić do niepewnych połączeń. Warto również zwrócić uwagę na nieprawidłowe ułożenie przewodów, które może prowadzić do ich uszkodzenia w trakcie użytkowania.
Aby uniknąć tych błędów, warto przestrzegać kilku prostych zasad. Po pierwsze, zawsze upewnij się, że końcówki przewodów są dobrze odizolowane, a izolacja jest jednolita. Po drugie, dobieraj odpowiednie złączki do rodzaju i przekroju przewodów, aby zapewnić ich prawidłowe osadzenie. Na koniec, pamiętaj o dokładnym sprawdzeniu połączeń przed włączeniem prądu, aby upewnić się, że wszystko jest wykonane poprawnie i bezpiecznie.
Nowoczesne technologie w łączeniu kabli - przyszłość instalacji elektrycznych
W miarę jak technologia się rozwija, nowoczesne rozwiązania w łączeniu kabli stają się coraz bardziej popularne. Na przykład, systemy inteligentnych domów wykorzystują zaawansowane złączki i moduły, które automatycznie dostosowują się do różnych typów przewodów, co ułatwia instalację i minimalizuje ryzyko błędów. Dodatkowo, zastosowanie złączek beznarzędziowych w systemach automatyzacji domowej pozwala na szybkie i bezpieczne łączenie przewodów, co jest szczególnie przydatne w sytuacjach, gdzie czas jest kluczowy.
Warto również zwrócić uwagę na innowacyjne materiały izolacyjne, które nie tylko chronią przed zwarciem, ale także mają właściwości samonaprawcze. Takie materiały mogą znacznie zwiększyć bezpieczeństwo instalacji, eliminując ryzyko uszkodzeń w wyniku niewłaściwego użytkowania. W przyszłości, zastosowanie technologii IoT w instalacjach elektrycznych może umożliwić zdalne monitorowanie stanu połączeń, co zapewni jeszcze wyższy poziom bezpieczeństwa i efektywności energetycznej.
