Połączenie równoległe akumulatorów - jak zrobić to bezpiecznie

Połączenie równoległe akumulatorów przydaje się wtedy, gdy chcesz zwiększyć pojemność banku energii bez zmiany napięcia systemu. W praktyce oznacza to dłuższy czas pracy urządzeń 12 V lub 24 V, ale tylko pod warunkiem, że baterie są dobrze dobrane i połączone symetrycznie. Poniżej rozkładam temat na konkretne kroki: co się sumuje, jakie akumulatory wolno łączyć, jak prowadzić przewody i gdzie najczęściej popełnia się kosztowne błędy.

Jak działa taki układ i co się w nim sumuje

W układzie równoległym napięcie się nie zmienia, a rośnie pojemność całego zestawu. Dwa akumulatory 12 V 100 Ah dają bank 12 V 200 Ah, a nie 24 V. To właśnie dlatego takie rozwiązanie wybiera się wtedy, gdy instalacja ma pracować dłużej na tym samym poziomie napięcia. Jak podaje Renogy, równoległe łączenie zwiększa pojemność bez zmiany napięcia, ale wymaga zachowania podobnych warunków pracy po obu stronach banku.

W praktyce najważniejsze jest to, że prąd nie rozkłada się idealnie sam z siebie. O tym decydują rezystancja wewnętrzna, stan naładowania i długość przewodów. Gdy jeden akumulator ma inną historię pracy niż pozostałe, bank zaczyna zachowywać się nierówno, nawet jeśli na papierze wszystko wygląda identycznie. To prowadzi do kolejnego pytania: które baterie w ogóle mogą pracować razem.

Które akumulatory mogą pracować razem

Ja przy takich instalacjach zaczynam od prostego założenia: im bardziej podobne baterie, tym mniej niespodzianek. Najbezpieczniej łączyć równolegle akumulatory tego samego typu, tej samej pojemności, z podobnym wiekiem i w zbliżonym stanie naładowania. W instalacjach litowych to nie jest kosmetyka, tylko warunek stabilnej pracy. W kwasowo-ołowiowych układ bywa bardziej tolerancyjny, ale różnice i tak skracają żywotność banku.

Jeśli mam wybór, biorę identyczny model z jednej partii. Gdy to niemożliwe, dopuszczam tylko rozwiązania, które producent wyraźnie uznał za kompatybilne. Przy większych zestawach ważny jest też maksymalny prąd całego banku, bo to on decyduje o przewodach, bezpiecznikach i o tym, czy BMS nie stanie się wąskim gardłem. To prowadzi do praktyki montażu, która robi największą różnicę w realnej instalacji.

Jak wykonać połączenie krok po kroku

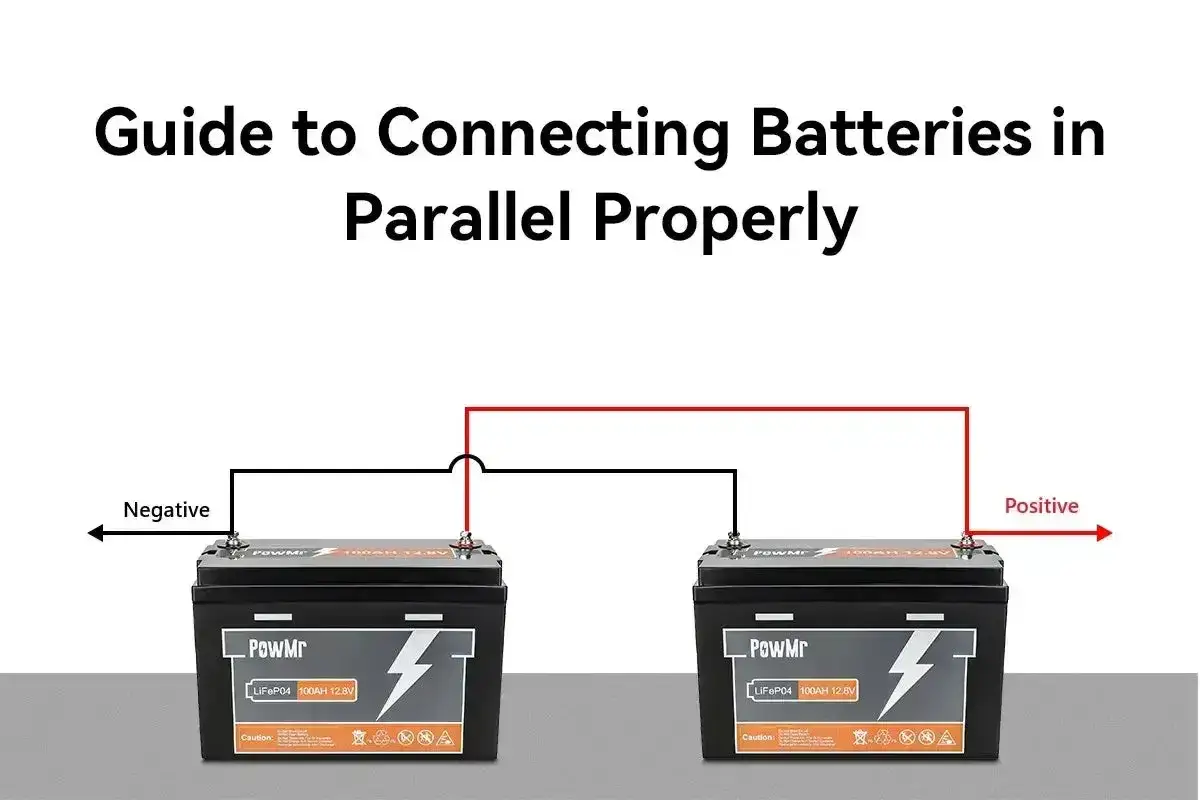

Najczystszy układ to taki, w którym wszystkie akumulatory zbiegają się do wspólnych szyn zbiorczych, czyli busbarów. Busbar to po prostu wspólny punkt dla plusa i minusa, dzięki któremu każda gałąź ma podobne warunki pracy. Jeśli nie masz szyn, można użyć połączenia diagonalnego, ale przy większym banku busbary zwykle dają lepszy porządek i łatwiejszy serwis.

Najczyściej przez szyny zbiorcze

Tak robię najchętniej, bo od razu zmniejsza się ryzyko nierównych długości kabli. Według Victron Energy najlepszą praktyką jest właśnie symetryczne prowadzenie prądu i wyrównanie drogi, jaką pokonuje on do każdego akumulatora. W praktyce oznacza to mniej kombinowania i mniej przypadkowych różnic między gałęziami.

Przeczytaj również: Uprawnienia SEP do 1 kV - Jak zdać egzamin i ile kosztują w 2026?

Gdy łączysz bez szyn

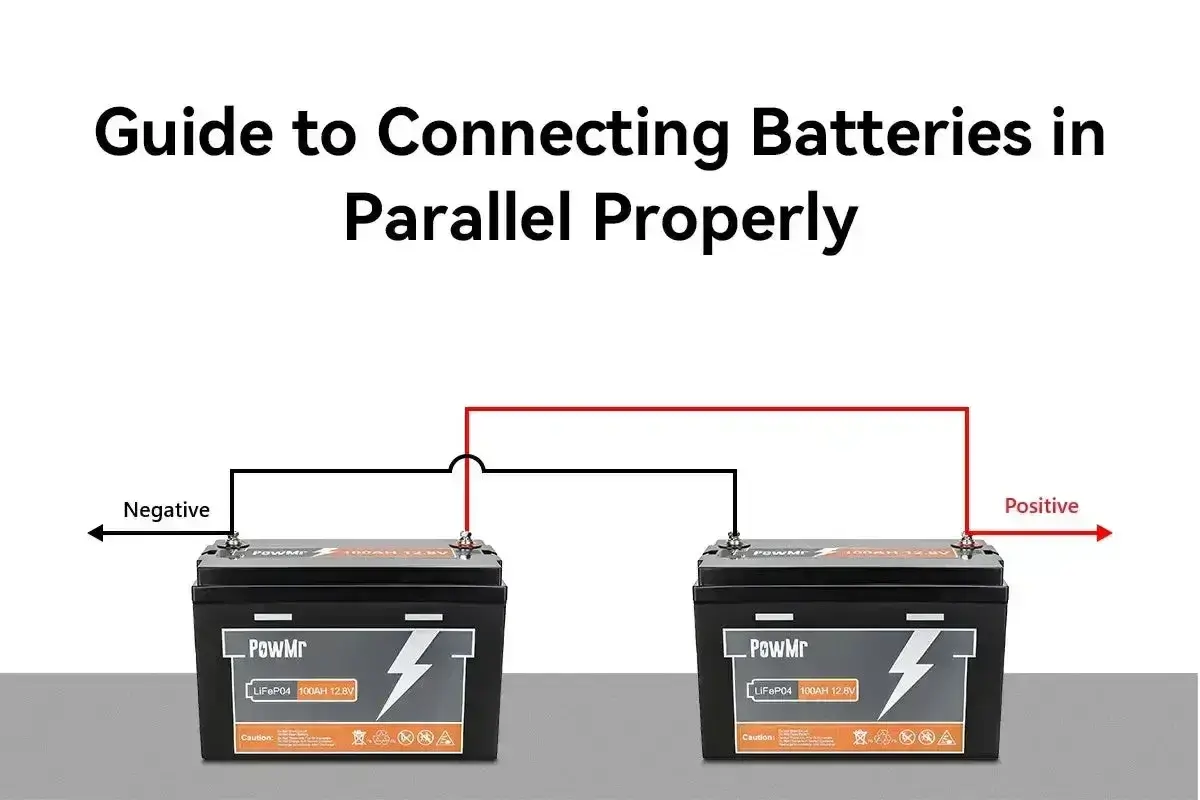

Przy dwóch akumulatorach da się to zrobić bez busbarów, ale wtedy trzeba bardziej pilnować symetrii. Wyjście do instalacji najlepiej pobrać z przeciwnych końców banku, tak aby prąd „widził” podobną drogę przez każdy akumulator. To prosty detal, który często decyduje o tym, czy zestaw pracuje równo, czy jeden moduł od początku wykonuje więcej pracy.

1. Odłącz wszystkie źródła ładowania i odbiorniki.
2. Sprawdź, czy akumulatory mają zgodne parametry i podobny stan naładowania.
3. Przygotuj przewody o tej samej długości i odpowiednim przekroju.
4. Zamontuj bezpiecznik na każdej dodatniej gałęzi możliwie blisko bieguna baterii.
5. Połącz minusy wszystkich akumulatorów do wspólnej szyny lub odpowiednio prowadzonego punktu zbiorczego.
6. Połącz plusy w ten sam sposób, dbając o identyczną geometrię przewodów.
7. Sprawdź polaryzację multimetrem, zanim podłączysz odbiorniki.
8. Włącz system i obserwuj napięcie, temperaturę oraz zachowanie banku podczas pierwszego ładowania.

Najważniejsza zasada brzmi: ostatni zostaw przewód dodatni, bo właśnie on najłatwiej robi przypadkowe zwarcie. Po montażu nie ufam samemu wyglądowi połączeń, tylko biorę multimetr i sprawdzam każdy punkt, zanim obciążę bank. Kiedy okablowanie jest już poprawnie zrobione, największy wpływ na stabilność układu mają przewody i zabezpieczenia.

Dlaczego przewody i bezpieczniki robią największą różnicę

W równoległym banku przewody nie są dodatkiem, tylko częścią układu elektrycznego. Jeśli jedna gałąź ma dłuższy albo cieńszy przewód, jej opór rośnie i prąd przestaje dzielić się równo. Efekt bywa podstępny: bank działa, ale jedna bateria ładuje się szybciej, grzeje się mocniej albo szybciej się starzeje. To właśnie dlatego wolę prosty, symetryczny układ niż estetyczne prowadzenie kabli, które wygląda dobrze, ale elektrycznie ma więcej sensu wizualnego niż technicznego.

Tu liczą się cztery rzeczy:

• Jednakowa długość przewodów dodatnich i ujemnych do szyn lub punktów zbiorczych.
• Ten sam przekrój w każdej gałęzi, żeby opór był możliwie zbliżony.
• Osobny bezpiecznik dla każdego plusa, możliwie blisko baterii.
• Przewód główny z całego banku dobrany do sumy prądów, nie do pojedynczej baterii.

Bezpiecznik ma chronić przewód, a nie wyglądać „na wszelki wypadek”. Gdy jedna gałąź ma zwarcie, bezpiecznik przy baterii ma odciąć energię zanim kabel zacznie się grzać. Przy większych bankach ten detal naprawdę ratuje instalację. Jeśli zastosujesz tylko jeden wspólny bezpiecznik daleko od baterii, część przewodów pozostaje niechroniona i to jest ryzyko, które niepotrzebnie się bierze na siebie.

W systemach litowych zwracam jeszcze uwagę na to, czy BMS akceptuje równoległą pracę i jaki ma limit ciągłego prądu. Sam fakt, że bank ma większą pojemność, nie znaczy, że może oddać dowolnie duży prąd. O tym wielu użytkowników przypomina sobie dopiero wtedy, gdy instalacja wyłącza się pod obciążeniem. Właśnie stąd już tylko krok do listy błędów, które najczęściej psują cały efekt.

Typowe błędy, które skracają życie banku

Najwięcej problemów widzę nie w samej idei równoległego łączenia, tylko w pośpiechu i założeniu, że „przecież to tylko plus do plusa, minus do minusa”. W praktyce nawet drobna różnica w stanie baterii lub długości przewodu potrafi mocno zmienić rozkład prądu. Jeśli chcesz uniknąć niespodzianek, wystrzegaj się przede wszystkim tych sytuacji:

• Mieszanie nowych i starych akumulatorów - starszy element zwykle ma większy opór wewnętrzny i staje się hamulcem całego banku.
• Łączenie różnych chemii - AGM, żel i LiFePO4 nie mają tych samych charakterystyk ładowania ani rozładowania.
• Różne długości przewodów - to prosty sposób na nierówny podział prądu.
• Brak bezpieczników na gałęziach - zwarcie może przejść przez cały bank i uszkodzić okablowanie.
• Łączenie baterii o różnym SOC - duża różnica napięć oznacza duży prąd wyrównawczy na starcie.
• Założenie, że większa pojemność rozwiąże wszystko - jeśli ładowarka, BMS albo przewody są za słabe, bank i tak będzie ograniczony.

Objawy są zwykle podobne: jedna bateria grzeje się bardziej, napięcie pod obciążeniem szybciej siada, a ładowanie trwa nierówno. Wtedy nie ma sensu „dokładać jeszcze jednego akumulatora”, tylko trzeba poprawić geometrię połączeń albo od początku przeprojektować bank. Gdy to już rozumiemy, łatwiej porównać równoległy układ z szeregowym i wybrać rozwiązanie pod konkretny cel.

Równolegle czy szeregowo

To ważne rozróżnienie, bo wiele osób wybiera równoległe łączenie z przyzwyczajenia, a nie z potrzeb. Ja patrzę na to tak: jeśli chcesz dłuższego czasu pracy przy tym samym napięciu, wybierasz równolegle. Jeśli zależy ci na wyższym napięciu systemu i mniejszych prądach w kablach, lepszy bywa układ szeregowy. W praktyce oznacza to inną architekturę instalacji, inne zabezpieczenia i inne wymagania wobec odbiorników.

W domowych i mobilnych systemach technicznych równoległy bank jest wygodny, ale nie zawsze najlepszy. Jeśli instalacja robi się duża, wyższe napięcie często daje niższe straty i mniejszy prąd po stronie przewodów. To już decyzja projektowa, a nie tylko pytanie o to, jak połączyć baterie. Na końcu i tak liczy się jedno: czy zestaw będzie pracował stabilnie od pierwszego dnia.

Co sprawdzić przed pierwszym ładowaniem

Zanim włączysz ładowarkę, warto przejść przez krótką kontrolę. To oszczędza dużo czasu, bo większość problemów wychodzi właśnie na starcie. Ja sprawdzam najpierw zgodność napięć, potem połączenia mechaniczne, a dopiero później ustawienia ładowania. Jeśli coś ma być nie tak, lepiej znaleźć to na stole niż po zamknięciu całej zabudowy.

• Sprawdź napięcie każdego akumulatora i upewnij się, że są do siebie zbliżone.
• Zweryfikuj, czy wszystkie plusy i minusy są podłączone zgodnie ze schematem.
• Upewnij się, że bezpieczniki są zamontowane i mają sensowny dobór do przewodów.
• Sprawdź, czy ładowarka ma profil zgodny z chemią banku.
• Potwierdź, że BMS, falownik i przewody wytrzymają planowany prąd ciągły.
• Po pierwszych 10-15 minutach pracy skontroluj temperaturę baterii i połączeń.

Jeśli jedna bateria zaczyna być wyraźnie cieplejsza od reszty, zatrzymaj test i wróć do okablowania. Dobrze wykonany bank równoległy nie wymaga sztuczek, tylko konsekwencji: podobnych akumulatorów, równych przewodów, odpowiednich bezpieczników i spokojnego uruchomienia. Właśnie ten zestaw zasad robi większą różnicę niż sam zakup „mocniejszej” baterii.
