W analizie obwodów elektrycznych najbardziej pomaga mi jeden prosty nawyk: najpierw szukam miejsc, w których prąd się rozgałęzia, a dopiero potem patrzę na spadki napięcia w zamkniętych pętlach. Tak działa prawo Kirchhoffa w praktyce, czyli dwa uzupełniające się prawa, bez których trudno sensownie liczyć nawet prosty układ z rezystorami, zasilaczem i kilkoma gałęziami. Ten tekst porządkuje temat od podstaw, ale bez szkolnej suchości: wyjaśnia, co dokładnie opisują te reguły, jak je stosować i gdzie zaczynają mieć ograniczenia.
Najkrócej: jeden zapis pilnuje prądu, drugi napięcia
- Prawo prądów mówi, że w węźle suma prądów wpływających równa się sumie prądów wypływających.
- Prawo napięć mówi, że w zamkniętym oczku algebraiczna suma napięć wynosi zero.
- Oba zapisy opierają się na prostym założeniu o obwodzie skupionym, dlatego najlepiej działają w klasycznych układach DC i niskich częstotliwości.
- W praktyce są podstawą analizy węzłowej i oczkowej, czyli najważniejszych metod liczenia obwodów.
- Najwięcej błędów bierze się z pomyłek znaków, złego kierunku prądu i zbyt mechanicznego stosowania reguł bez sprawdzenia założeń.
Co naprawdę opisują zasady Kirchhoffa
Najlepiej myśleć o nich nie jak o abstrakcyjnych definicjach, tylko jak o dwóch kontrolach jakości dla obwodu. Pierwsza pilnuje, żeby ładunek elektryczny nie znikał w węźle. Druga sprawdza, czy energia w zamkniętej pętli bilansuje się poprawnie. Właśnie dlatego w praktyce mówi się o prawie prądów i prawie napięć.

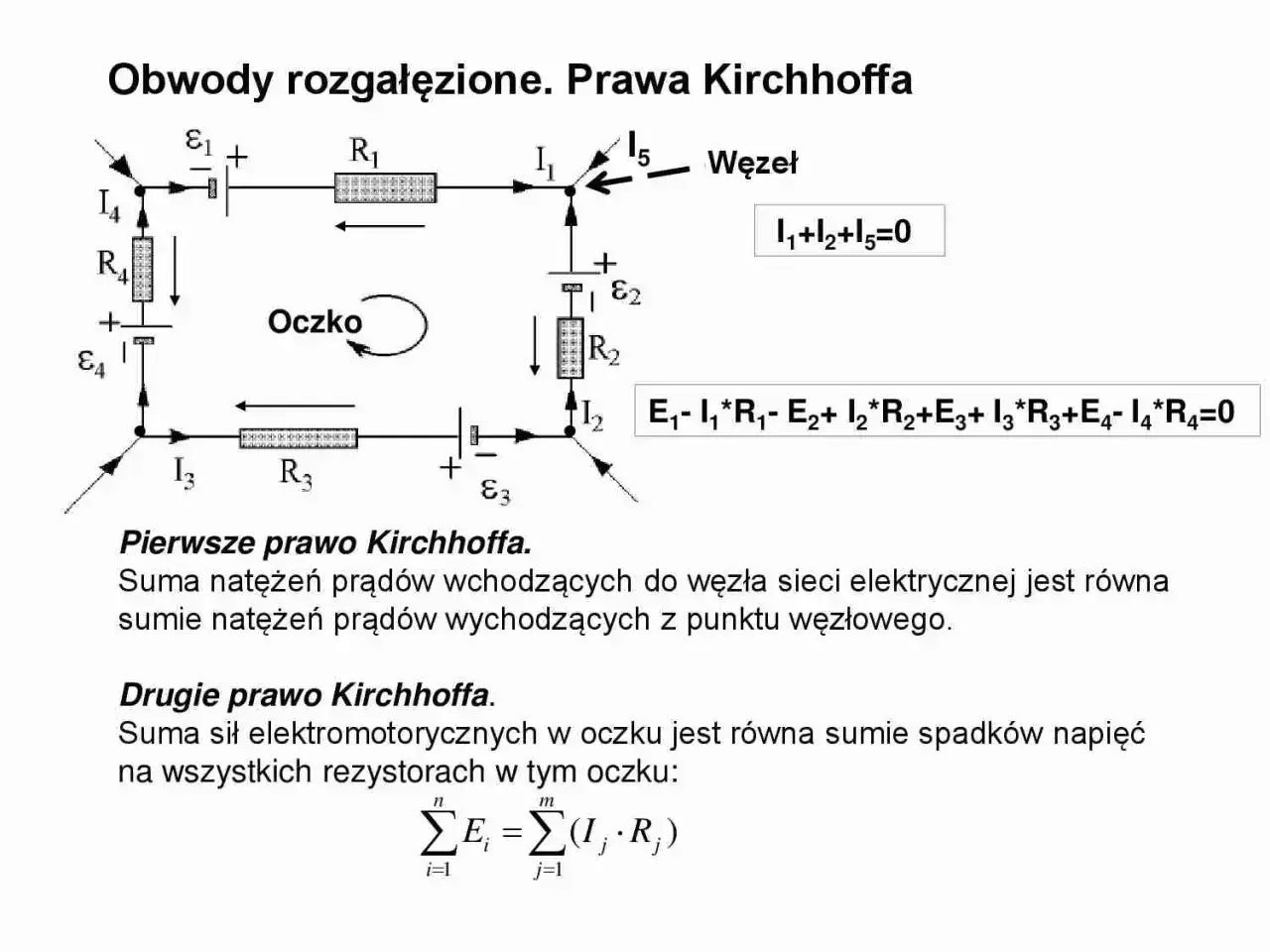

Prawo prądów Kirchhoffa, często skracane do KCL, dotyczy punktu, w którym spotyka się kilka gałęzi. Jeśli do węzła wpływa 2 A, to z tego miejsca musi wypłynąć dokładnie 2 A, choć może się rozdzielić na kilka odgałęzień. Z kolei prawo napięć Kirchhoffa, czyli KVL, dotyczy zamkniętej pętli. Gdy okrążysz obwód i zsumujesz wzrosty oraz spadki napięcia, wynik ma wyjść zerowy.
To działa najlepiej w modelu skupionych elementów, czyli wtedy, gdy traktujemy elementy obwodu jak wyraźnie odseparowane punkty, a nie jak rozłożone w przestrzeni pola elektromagnetyczne. W zwykłych układach elektronicznych to założenie jest bardzo użyteczne, bo pozwala przejść od chaosu kabli i ścieżek do prostych równań. Gdy już wiadomo, co dokładnie jest zachowane, łatwiej porównać oba prawa obok siebie.
Czym różni się węzeł od oczka
W praktyce najwięcej nieporozumień bierze się nie z samej matematyki, tylko z pomylenia miejsca, w którym stosuje się daną regułę. Węzeł i oczko to dwa różne narzędzia myślenia o tym samym obwodzie.
| Aspekt | Prawo prądów | Prawo napięć |
|---|---|---|
| Co kontroluje | Bilans prądu w punkcie połączenia gałęzi | Bilans napięć w zamkniętej pętli |
| Główne pytanie | Ile prądu wpływa i wypływa z węzła? | Jakie spadki i wzrosty napięcia spotykam po drodze? |
| Typowe zastosowanie | Analiza węzłowa, rozgałęzienia, równoległe gałęzie | Analiza oczkowa, szeregowe fragmenty, zamknięte obiegi |
| Skrót myślowy | „Prąd nie gromadzi się w nieskończoność w jednym punkcie” | „Energia nie rośnie w pętli bez źródła” |
| Najczęstszy błąd | Pomylenie zwrotu prądu i znaku w równaniu | Dodawanie napięć bez konsekwentnej polaryzacji |
To rozróżnienie jest ważne praktycznie, bo przy liczeniu obwodu od razu wiadomo, czy trzeba ustawić równania dla punktów połączeń, czy dla całych pętli. Dzięki temu nie mnoży się zbędnych działań, a układ zaczyna przypominać układ równań, a nie zagadkę z losowo zapisanymi symbolami. Gdy ten podział jest jasny, można przejść do samego procesu liczenia.
Jak zapisać równania bez chaosu
Ja zawsze zaczynam od prostego porządku: najpierw rysunek, potem kierunki prądów, dopiero później równania. Nawet jeśli część założeń okaże się nietrafiona, sam zapis staje się czytelny i łatwy do skorygowania.
- Zaznacz węzły i oczka na schemacie.
- Przyjmij kierunki prądów, nawet orientacyjnie.
- Ustal polaryzację napięć na elementach, zwłaszcza na rezystorach i źródłach.
- Zapisz równania KCL dla węzłów, a KVL dla oczek.
- Dodaj zależności z prawa Ohma, na przykład U = I · R, jeśli element jest rezystorem.
- Rozwiąż układ i sprawdź, czy wynik ma sens fizyczny.
W analizie węzłowej kluczowe jest to, żeby nie mieszać prądów wpływających i wypływających bez konsekwentnego znaku. W analizie oczkowej ważne jest z kolei to, by przejście przez źródło i rezystor opisywać zawsze według tej samej reguły znaków. Jeśli po obliczeniach któryś prąd wyjdzie ujemny, to zwykle nie jest błąd rachunkowy, tylko sygnał, że realny zwrot jest przeciwny do przyjętego. To bardzo praktyczna cecha tych praw: pokazują kierunek, zamiast go zgadywać.
W prostych obwodach zasilanych z baterii, zasilacza laboratoryjnego albo ładowarki USB taki sposób pracy działa wyjątkowo dobrze. I właśnie na takim przykładzie najlepiej widać, po co te reguły są potrzebne.
Przykład z dwoma gałęziami, który porządkuje temat
Wyobraź sobie węzeł, do którego wpływa 2 A, a obwód rozdziela ten prąd na dwie gałęzie: jedną z prądem 1,25 A i drugą z prądem 0,75 A. Z punktu widzenia prawa prądów wszystko się zgadza, bo 2 A = 1,25 A + 0,75 A. To najprostszy możliwy przykład, ale właśnie dlatego jest dobry: od razu pokazuje, że prąd nie „zużywa się” w węźle, tylko rozdziela zgodnie z warunkami układu.
Teraz druga strona medalu. Załóżmy pętlę z baterią 12 V i dwoma spadkami napięcia: 5 V oraz 7 V. Jeśli idziesz po oczku, dostajesz zapis 12 - 5 - 7 = 0. To nie jest sztuczka algebraiczna, tylko sens fizyczny obwodu: energia dostarczona przez źródło zostaje oddana na elementach, które ją rozpraszają albo magazynują. Bez takiego bilansu trudno analizować cokolwiek poza najprostszym szeregowym połączeniem.
W bardziej życiowym układzie, na przykład w zasilaniu płyty głównej, rozgałęzienia prądu potrafią być dużo bardziej złożone, ale idea pozostaje identyczna. Jeden punkt zasilania może zasilać kilka sekcji, a napięcie w oczkach trzeba pilnować po to, żeby odróżnić poprawny spadek od usterki, zwarcia albo przeciążenia. Właśnie dlatego te reguły są tak przydatne w elektronice użytkowej i serwisie.
Najczęstsze błędy, które psują wynik
Najczęściej widzę cztery błędy, które nie mają nic wspólnego z „trudną matematyką”, a wszystko z nieuwagą przy zapisie.
- Brak konsekwencji w znakach - ktoś raz liczy prąd wpływający jako dodatni, a za chwilę odwrotnie, bez zmiany całego układu odniesienia.
- Pomylenie węzła z punktem na przewodzie - w praktyce przewód idealny ma ten sam potencjał, więc nie warto tworzyć sztucznych „punktów”, które nic nie wnoszą.
- Nieprawidłowe odczytanie oczka - pętla musi być zamknięta, a nie tylko „prawie zamknięta” w sensie geometrycznym.
- Zapomnienie o źródłach i polaryzacji - bez jasnego oznaczenia plusa i minusa łatwo dodać spadki tam, gdzie powinien pojawić się wzrost napięcia.
- Liczenie bez sprawdzenia założeń - jeśli układ działa przy wysokiej częstotliwości albo ma długie połączenia, klasyczne uproszczenie może nie wystarczyć.
Ja traktuję takie błędy jako sygnał, że warto wrócić o jeden krok wcześniej, zamiast próbować ratować wynik samym przekształcaniem równań. To zwykle oszczędza więcej czasu niż kolejne „zgadywanie” znaku. A gdy schemat jest już poprawnie zapisany, trzeba uczciwie powiedzieć, gdzie te reguły mają swoje granice.
Kiedy te reguły są tylko przybliżeniem
W klasycznej elektronice użytkowej zasady Kirchhoffa działają bardzo dobrze, ale nie są magiczne. Ich siła wynika z modelu obwodu skupionego, a ten model przestaje być idealny, gdy układ pracuje szybko, ma długie ścieżki lub silnie sprzęga się pojemnościowo i indukcyjnie z otoczeniem.
Najprostszy przykład to układy wysokoczęstotliwościowe, gdzie przewody zaczynają zachowywać się jak linie transmisyjne, a nie „idealne połączenia”. Wtedy opóźnienie propagacji sygnału, pojemności pasożytnicze i indukcyjności pasożytnicze przestają być małym szczegółem. W praktyce oznacza to, że proste równania nadal mogą być użyteczne, ale nie wolno ich traktować jak pełnego opisu zjawiska.
Druga sytuacja to obwody, w których zmieniające się pole magnetyczne wnosi istotny dodatkowy efekt. W takich przypadkach samo KVL w najprostszej postaci nie opisuje całej fizyki pętli, bo pojawia się indukowane napięcie. To ważne zwłaszcza wtedy, gdy ktoś próbuje zastosować szkolny model do elektroniki impulsowej, przetwornic albo szybkich interfejsów cyfrowych. Krótko mówiąc: zasady są mocne, ale tylko wtedy, gdy pasują do skali i charakteru układu.
Co z tego wynika przy diagnozie elektroniki i zasilania
W praktyce serwisowej i przy domowych naprawach najbardziej cenię te dwie reguły za to, że szybko wskazują kierunek szukania problemu. Jeśli węzeł nie „bilansuje się” prądowo, podejrzewam rozgałęzienie, zwarcie, przerwę w gałęzi albo błędny pomiar. Jeśli w oczku nie zgadza się suma napięć, szukam elementu, który daje zbyt duży spadek, źródła, które nie trzyma parametrów, albo miejsca, gdzie energia ucieka w sposób nieplanowany.
- Przy zasilaczach i ładowarkach sprawdzam najpierw napięcie wyjściowe, a potem to, jak obciążenie rozkłada prąd na poszczególne gałęzie.
- Przy układach z wieloma sekcjami zasilania patrzę na punkty wspólne, bo tam najłatwiej wychwycić odchylenie od bilansu prądu.
- Przy pomiarach multimetrem pilnuję, czy mierzę prąd w odpowiednim miejscu, a nie „gdzieś na kablu”, bo to całkiem zmienia sens odczytu.
- Przy układach cyfrowych i szybkich przetwornicach nie zakładam z góry, że prosty model wystarczy bez uwzględnienia pasożytów.
Właśnie dlatego te prawa są tak praktyczne: nie tylko pomagają rozwiązać zadanie z podręcznika, ale też uczą patrzeć na obwód jak na system przepływów i spadków, a nie zbiór przypadkowych elementów. Gdy zaczynam od węzłów i oczek, bardzo często już po kilku minutach wiem, czy problemem jest brak dopływu prądu, zbyt duży spadek napięcia, czy po prostu pomyłka w pomiarze. To najkrótsza droga do sensownej analizy obwodu i dobry punkt wyjścia do dalszej pracy z elektroniką.
