To praktyczny przewodnik po półprzewodnikowym przełączniku do prądu przemiennego, który w elektronice domowej i użytkowej robi więcej, niż sugeruje jego niepozorna obudowa. Pokazuję, jak taki element działa, gdzie ma sens, jak go dobrać do obciążenia i na jakie pułapki uważać przy sterowaniu oświetleniem, grzaniem czy silnikami jednofazowymi.
Najważniejsze rzeczy, które warto wiedzieć o sterowaniu AC
- To element do AC, nie do prostego przełączania DC - w układach przemiennych wykorzystuje naturalne przejścia prądu przez zero.
- Uruchamia go impuls na bramce, ale po załączeniu przewodzi dalej, dopóki prąd nie spadnie poniżej wartości podtrzymania.
- Najlepiej sprawdza się w ściemniaczach, regulatorach mocy i prostych układach SSR, zwłaszcza tam, gdzie liczy się brak elementów mechanicznych.
- Dobór nie kończy się na prądzie znamionowym - trzeba jeszcze sprawdzić napięcie, czułość bramki, odporność na zakłócenia i odprowadzanie ciepła.
- Obciążenia indukcyjne i LED-owe bywają zdradliwe, bo potrafią wywołać zakłócenia, problemy z wyłączaniem albo migotanie.
Co to jest i dlaczego działa z prądem przemiennym
W praktyce patrzę na ten element jak na dwukierunkowy, sterowany elektronicznie przełącznik mocy. Ma trzy wyprowadzenia: dwa tory główne oraz bramkę sterującą, a jego najważniejsza cecha polega na tym, że może przewodzić prąd w obu połówkach sinusoidy. To właśnie dlatego tak dobrze pasuje do sieci 230 V i innych układów AC.
Najprościej mówiąc, jego struktura przypomina dwa sprzężone elementy tyrystorowe połączone przeciwsobnie. Dzięki temu nie trzeba osobno obsługiwać dodatniej i ujemnej połówki przebiegu, a układ sterowania może być prostszy niż przy wielu innych metodach regulacji mocy. Właśnie z tego powodu rozwiązanie to tak często pojawia się w ściemniaczach, regulatorach grzałek i prostych przekaźnikach półprzewodnikowych.
Warto od razu zapamiętać jedną rzecz: to nie jest uniwersalny przełącznik do wszystkiego. Jego naturalnym środowiskiem jest prąd przemienny, bo tam prąd okresowo spada do zera i układ ma szansę się wyłączyć bez dodatkowych sztuczek. Z tego punktu płynnie przechodzimy do tego, co dzieje się w samym cyklu przewodzenia.
Jak działa i kiedy się wyłącza
Załączenie następuje po podaniu impulsu na bramkę. Nie potrzebuje on dużej mocy, ale musi mieć odpowiednią wartość i odpowiedni czas trwania, żeby układ zdążył wejść w stan przewodzenia. Potem zaczyna się najciekawsza część: po włączeniu element nie zachowuje się jak chwilowy impulsowy klucz, tylko pozostaje otwarty, dopóki prąd obciążenia nie spadnie poniżej prądu podtrzymania.
W praktyce to oznacza, że przy obciążeniu AC wyłączenie zwykle następuje przy przejściu prądu przez zero. To właśnie daje dużą wygodę w sterowaniu siecią energetyczną, ale jednocześnie wymaga rozsądnego projektowania. Jeśli sterujesz obciążeniem indukcyjnym, takim jak mały silnik lub transformator, prąd i napięcie nie są idealnie zgodne w fazie. Układ wtedy potrafi zachowywać się mniej przewidywalnie niż przy samej żarówce czy grzałce.
Tu ważne są jeszcze dwa pojęcia, które początkujący często mylą: prąd zadziałania bramki i prąd latching. Pierwszy mówi, jak silny impuls trzeba podać, żeby przełączyć element. Drugi określa, jak duży musi być prąd obciążenia tuż po załączeniu, aby układ nie wyłączył się zaraz po zniknięciu impulsu sterującego. To detal, ale właśnie takie detale najczęściej decydują, czy obwód działa pewnie, czy tylko “na stole” i przy idealnych warunkach.

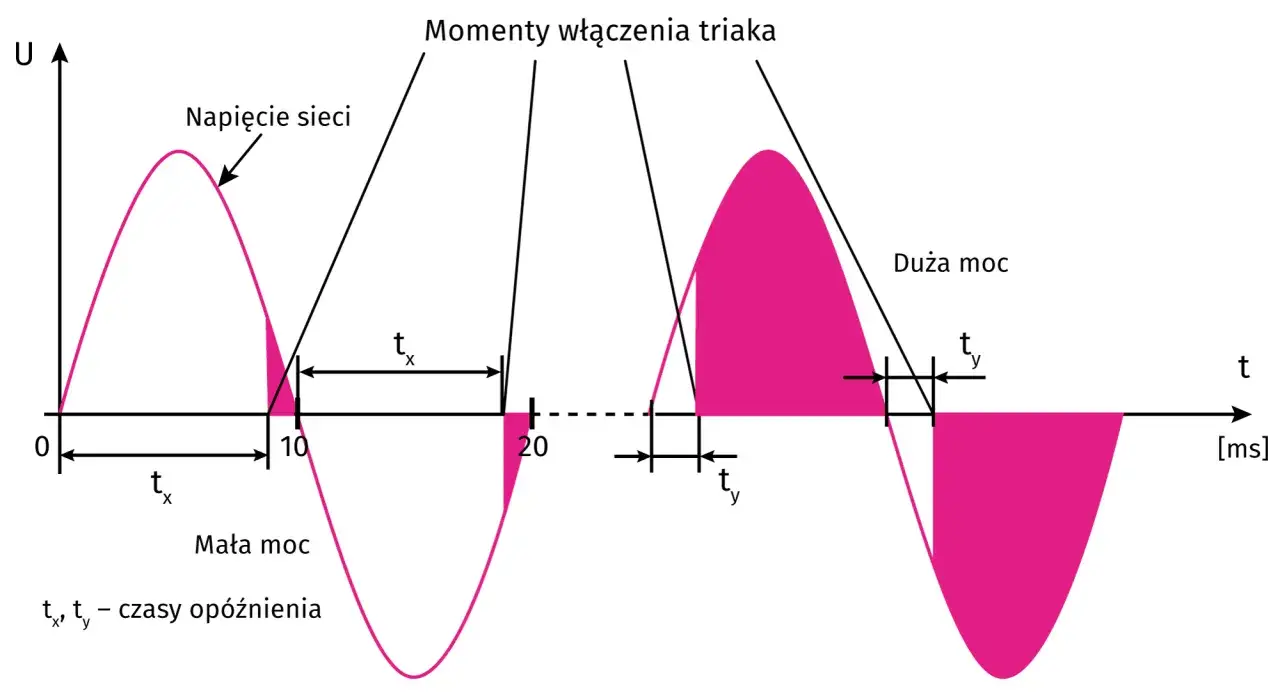

W sterowaniu fazowym sprawa robi się jeszcze ciekawsza. Jeśli załączasz element nie w zerze, tylko z opóźnieniem w półokresie, zmieniasz średnią moc dostarczaną do obciążenia. Tak reguluje się jasność światła albo temperaturę grzania, ale trzeba pamiętać, że taka metoda może generować zakłócenia radiowe i nie każdy odbiornik ją lubi.
Gdzie sprawdza się najlepiej
Najbardziej lubię te zastosowania, w których liczy się prostota, cisza pracy i brak zużywających się styków. W domu i w automatyce użytkowej ten komponent daje dużą wygodę, o ile dobierze się go do konkretnego typu obciążenia, a nie “na oko”.
| Zastosowanie | Dlaczego ma sens | Na co uważać |
|---|---|---|
| Ściemniacze oświetlenia | Umożliwia płynną regulację mocy bez przekaźnika mechanicznego. | Nie każda żarówka LED współpracuje dobrze z regulacją fazową. |
| Regulacja grzałek | Stabilnie steruje mocą w obciążeniu rezystancyjnym. | Trzeba pilnować chłodzenia i zapasu prądowego. |
| Małe silniki jednofazowe | Sprawdza się w prostych regulatorach prędkości, zwłaszcza przy umiarkowanych mocach. | Obciążenie indukcyjne wymaga większej ostrożności przy zakłóceniach i komutacji. |
| Przekaźniki półprzewodnikowe | Brak klikania, brak zużycia styków, szybkie przełączanie. | Trzeba zapewnić odprowadzanie ciepła i poprawne sterowanie wejściem. |
| Sprzęt AGD i automatyka domowa | Upraszcza sterowanie mocą w urządzeniach sieciowych. | Ważna jest odporność na przepięcia i zgodność z wymaganiami EMC. |
Warto odróżnić zastosowanie “włącz/wyłącz” od regulacji mocy. To nie jest ten sam scenariusz, bo w pierwszym przypadku liczy się tylko bezpieczne przełączenie, a w drugim dochodzi jeszcze charakter obciążenia, poziom zakłóceń i to, czy odbiornik akceptuje sterowanie fazowe. I właśnie od tego zależy, czy układ będzie działał pewnie, czy zacznie sprawiać trudne do zdiagnozowania problemy.
Jak dobrać odpowiedni model do obciążenia
Dobór zaczynam od obciążenia, a nie od samej obudowy czy ceny. Najpierw sprawdzam prąd pracy, potem napięcie, a dopiero później szczegóły takie jak czułość bramki czy zachowanie przy zakłóceniach. To podejście oszczędza najwięcej czasu, bo w tej klasie elementów błędy zwykle wychodzą dopiero pod obciążeniem i przy wyższej temperaturze.
| Parametr | Co oznacza w praktyce | Dlaczego jest ważny |
|---|---|---|
| Prąd znamionowy RMS | Maksymalny prąd ciągły, jaki może płynąć przez element. | To podstawowy filtr, ale sam nie wystarcza przy pracy z grzaniem lub silnikiem. |
| Napięcie blokowania | Wartość, którą element ma wytrzymać w stanie wyłączenia. | W sieci 230 V potrzebny jest sensowny zapas, nie minimalistyczny dobór. |
| Czułość bramki | Jak mały impuls wystarczy do załączenia. | Istotne przy sterowaniu z mikrokontrolera lub optoizolacji. |
| Prąd podtrzymania | Minimalny prąd potrzebny do utrzymania przewodzenia. | Decyduje o tym, czy układ nie wyłączy się zbyt wcześnie. |
| Odporność na dV/dt | Odporność na przypadkowe wyzwolenie przy gwałtownych zmianach napięcia. | Kluczowa przy zakłóceniach sieciowych i obciążeniach indukcyjnych. |
| Prąd udarowy | To, ile element zniesie przy krótkim, dużym impulsie. | Przy żarnikach, transformatorach i niektórych zasilaczach udar startowy bywa bardzo wysoki. |
| Obudowa i termika | Forma montażu oraz zdolność oddawania ciepła. | Bez chłodzenia łatwo stracić zapas mocy, nawet jeśli katalogowo wszystko wygląda dobrze. |
Przy instalacjach sieciowych rozsądnie jest patrzeć na zapas napięcia i temperatury, a nie tylko na “ładny” prąd znamionowy. W praktyce do typowej sieci 230 V zwykle wybiera się warianty z wyraźnym marginesem napięciowym, często 600 V lub więcej, bo sieć nie jest laboratoryjnie czysta i potrafi zaskoczyć przepięciem. Jeśli dochodzi obciążenie indukcyjne, ten margines robi się jeszcze cenniejszy.
Jeżeli sterowanie pochodzi z mikrokontrolera, dochodzi kolejna warstwa: izolacja wejścia i sposób podania impulsu bramkowego. Najwygodniej myśleć o tym jako o dwóch osobnych problemach - “czy element ma się przełączyć” oraz “czy elektronika logiczna ma być bezpiecznie odseparowana od sieci”. Taki podział upraszcza cały projekt i zmniejsza liczbę niespodzianek na płytce.
Triak, przekaźnik i tranzystor w sterowaniu energią
Jeżeli ktoś pyta mnie, kiedy wybrać to rozwiązanie, a kiedy coś innego, odpowiadam krótko: to zależy od tego, czy sterujesz AC, czy DC, czy potrzebujesz płynnej regulacji, czy tylko prostego włączania. Nie ma jednego zwycięzcy, są tylko narzędzia dopasowane do różnych zadań.
| Rozwiązanie | Najmocniejsza strona | Ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Element półprzewodnikowy do AC | Cicha praca, brak ruchomych styków, dobra regulacja mocy. | Nie jest naturalnym wyborem do DC i wymaga uwagi przy obciążeniach indukcyjnych. | Ściemniacze, grzałki, proste układy mocy AC. |
| Przekaźnik mechaniczny | Prosta logika sterowania i pełna izolacja galwaniczna styków. | Słychać kliknięcie, styki się zużywają, przełączanie jest wolniejsze. | Gdy chcesz tylko załączać i wyłączać, bez regulacji mocy. |
| Tranzystor MOSFET | Świetny do DC, PWM i szybkiego sterowania mocą. | Przy AC wymaga bardziej złożonej topologii, zwykle dwóch elementów lub mostka. | W zasilaniu stałoprądowym, elektronice bateryjnej i sterowaniu impulsowym. |
Najbardziej praktyczny wniosek jest prosty: jeśli pracujesz z siecią AC i chcesz sterować mocą, ten półprzewodnik często daje najlepszy kompromis między prostotą a trwałością. Jeśli natomiast potrzebujesz absolutnie uniwersalnego przełączania albo pracujesz na DC, lepiej od razu rozważyć inne rozwiązanie. To oszczędza czas i eliminuje projekt, który działa tylko częściowo.
Co sprawdziłbym przed uruchomieniem układu
Przed pierwszym włączeniem patrzę na kilka rzeczy bardzo konkretnie, bez zgadywania. To właśnie ten etap oddziela dobry projekt od takiego, który po podłączeniu rzeczywistego obciążenia zaczyna wariować.
- Izolacja sterowania - jeśli logika pracuje z mikrokontrolera, daję separację optyczną albo inne bezpieczne odseparowanie od sieci.
- Chłodzenie - sprawdzam, czy obudowa i radiator wystarczą przy realnym prądzie, a nie tylko na papierze.
- Zakłócenia - przy obciążeniach indukcyjnych i zasilaczach impulsowych często potrzebny jest snubber lub warystor.
- Kompatybilność z LED - nie każda lampa LED dobrze znosi regulację fazową; migotanie i buczenie to częste objawy złego dopasowania.
- Zapas na prąd udarowy - żarówki, grzałki i niektóre zasilacze potrafią pobrać na starcie dużo więcej niż w pracy ustalonej.
- Odstępy na PCB - w układach sieciowych liczy się nie tylko schemat, ale też układ ścieżek i odstępy między nimi.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: ten element jest świetny, gdy potrzebujesz cichego i prostego sterowania AC, ale wymaga dyscypliny w doborze obciążenia, termiki i ochrony przed zakłóceniami. Gdy te warunki są spełnione, dostajesz rozwiązanie wygodne, trwałe i bardzo użyteczne w domu oraz w elektronice użytkowej.
