Napięcie elektryczne to jedna z tych wielkości, które pojawiają się wszędzie: w zadaniach z fizyki, przy doborze zasilacza, w opisie baterii i w domowej instalacji. Gdy trzeba szybko policzyć jego wartość, najczęściej wystarcza wzór na napięcie, czyli U = W/q, ale równie ważne jest zrozumienie, co ten zapis naprawdę oznacza. Poniżej rozkładam temat na proste części: definicję, jednostki, przekształcenia, przykłady i typowe pułapki.
Najważniejsze rzeczy, które warto zapamiętać
- Napięcie pokazuje, ile energii przypada na jednostkę ładunku.
- Podstawowy zapis to U = W/q, gdzie U oznacza napięcie, W pracę lub energię, a q ładunek.
- Jednostką napięcia jest wolt (V), a 1 V to 1 J/C.
- W obwodach praktycznych często używa się też prawa Ohma: U = I · R.
- Do pomiaru napięcia woltomierz lub multimetr podłącza się równolegle.
- W Polsce w gniazdku domowym standardem jest 230 V AC, 50 Hz.
Co naprawdę oznacza napięcie elektryczne
Ja zwykle tłumaczę napięcie jako różnicę potencjałów między dwoma punktami obwodu. W praktyce znaczy to tyle, że napięcie określa, jak silny jest „napęd” dla ładunków elektrycznych i ile energii mogą otrzymać podczas przemieszczania się w obwodzie.
To dlatego napięcie można porównać do ciśnienia w instalacji wodnej. Samo ciśnienie nie oznacza jeszcze przepływu wody, ale bez niego przepływ byłby znacznie trudniejszy. Z elektryką działa to podobnie: napięcie może istnieć nawet wtedy, gdy prąd chwilowo nie płynie.
W codziennym języku ważne jest jeszcze jedno: napięcie nie jest „ilością prądu”. To osobna wielkość, która opisuje warunki, w jakich prąd może popłynąć. Kiedy to rozróżnienie się uporządkuje, sam zapis matematyczny staje się dużo mniej abstrakcyjny.
Od tego momentu najważniejsze jest już nie samo pojęcie, lecz to, jak je policzyć i jak poprawnie czytać wynik.
Jak zapisać zależność napięcia w matematyce
Najbardziej podstawowy zapis to U = W/q. Oznacza on, że napięcie jest ilorazem pracy lub energii i ładunku elektrycznego. Innymi słowy: im więcej energii przypada na ten sam ładunek, tym większe napięcie.Najbardziej podstawowy zapis to U = W/q. Oznacza on, że napięcie jest ilorazem pracy lub energii i ładunku elektrycznego. Innymi słowy: im więcej energii przypada na ten sam ładunek, tym większe napięcie.| Symbol | Znaczenie | Jednostka |
|---|---|---|
| U | napięcie elektryczne | V |
| W | praca lub energia | J |
| q | ładunek elektryczny | C |
Najwygodniej pamiętać też przekształcenia tego wzoru: W = U · q oraz q = W/U. Dzięki nim można obliczyć energię albo ładunek, jeśli napięcie jest już znane. To przydaje się nie tylko w zadaniach szkolnych, ale też przy analizie prostych układów elektronicznych i źródeł zasilania.
Jednostka napięcia, czyli wolt, ma prostą interpretację: 1 V = 1 J/C. Oznacza to, że gdy 1 kulomb ładunku otrzyma 1 dżul energii, napięcie wynosi 1 wolt. Taki zapis jest krótki, ale bardzo precyzyjny, dlatego warto go dobrze oswoić.
Kiedy to już jest jasne, można przejść od definicji do liczenia na konkretnych liczbach.
Jak obliczyć napięcie na prostych przykładach
Najlepiej uczy się na liczbach, bo wtedy od razu widać sens wzoru. Ja zwykle zaczynam od najprostszego wariantu: znam energię i ładunek, więc podstawiam je bez kombinowania.
| Dane | Obliczenie | Wynik | Interpretacja |
|---|---|---|---|
| W = 12 J, q = 3 C | U = 12/3 | 4 V | Na każdy kulomb przypadają 4 dżule energii. |
| W = 18 J, q = 6 C | U = 18/6 | 3 V | Napięcie jest niższe, bo ta sama energia rozkłada się na większy ładunek. |
| W = 45 J, q = 5 C | U = 45/5 | 9 V | To dobry przykład dla baterii lub zasilania niskonapięciowego. |
Takie obliczenia są szczególnie przydatne, gdy ktoś chce zrozumieć, co oznacza napis „9 V” na baterii albo „5 V” na ładowarce. Nie chodzi tylko o samą liczbę, ale o to, ile energii może zostać przekazane ładunkowi. To właśnie dlatego napięcie jest tak ważne w elektronice użytkowej.
W praktyce często pojawia się jeszcze drugi sposób liczenia, oparty już nie na definicji, lecz na parametrach obwodu. I tu wchodzi prawo Ohma.
Kiedy użyć prawa Ohma, a kiedy definicji

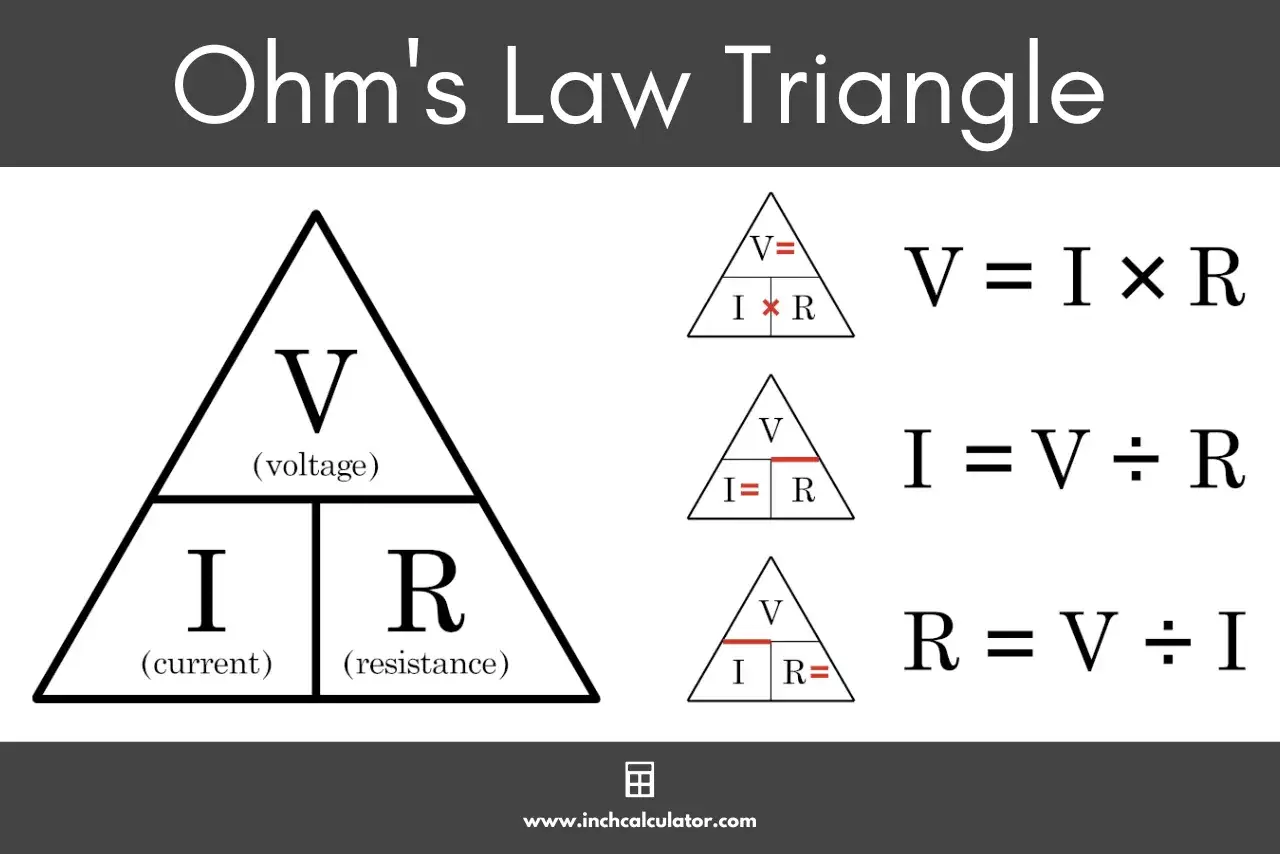

Definicja U = W/q jest podstawowa i uniwersalna. Z kolei prawo Ohma U = I · R stosuje się wtedy, gdy znamy natężenie prądu i opór elementu. W zadaniach i w praktyce to rozróżnienie jest ważne, bo błędne dobranie wzoru zwykle kończy się złym wynikiem, nawet jeśli rachunki są wykonane bezbłędnie.
| Zależność | Kiedy jej używam | Co dzięki niej obliczam |
|---|---|---|
| U = W/q | Gdy znam energię i ładunek | Napięcie z definicji |
| U = I · R | Gdy znam prąd i opór | Napięcie na oporniku lub w obwodzie rezystancyjnym |
| U = P/I | Gdy znam moc i natężenie | Napięcie w prostych obliczeniach zasilania |
W obwodach prądu przemiennego dochodzi jeszcze temat napięcia skutecznego, czyli takiej wartości, która odpowiada temu samemu efektowi cieplnemu co prąd stały. To właśnie dlatego w domowej instalacji w Polsce mówi się o 230 V, mimo że napięcie sieci zmienia się w czasie. Dla zwykłego użytkownika ważne jest, by nie mylić wartości skutecznej z wartością maksymalną.
Jeśli nie masz pewności, który wzór wybrać, ja zaczynam od pytania: co dokładnie podaje treść zadania albo karta katalogowa urządzenia? Ten prosty filtr oszczędza najwięcej błędów.
Skoro wiadomo już, kiedy użyć którego równania, warto zobaczyć, jak napięcie mierzy się w praktyce i gdzie najłatwiej o pomyłkę.
Jak mierzyć napięcie i nie pomylić się na prostym pomiarze
Do pomiaru napięcia służy woltomierz albo multimetr ustawiony na odpowiedni zakres. Najważniejsza zasada brzmi: miernik podłącza się równolegle do elementu, między którego zaciskami chcesz poznać różnicę potencjałów. Podłączenie szeregowe to jeden z najczęstszych błędów początkujących.
- Jeśli mierzysz baterię, ustaw pomiar napięcia stałego, czyli DC.
- Jeśli sprawdzasz gniazdko, wybierz pomiar napięcia przemiennego, czyli AC.
- Zawsze zaczynaj od zakresu wyższego niż spodziewana wartość, a dopiero potem schodź niżej dla dokładniejszego odczytu.
- Nie myl miliwoltów z woltami, bo 500 mV to nie 500 V, tylko 0,5 V.
W Polsce w domowej instalacji standardem jest 230 V AC, 50 Hz, więc przy pomiarach sieciowych ostrożność nie jest dodatkiem, tylko obowiązkiem. Dla elektroniki użytkowej i małych zasilaczy dużo częściej pracuje się na poziomach 5 V, 9 V, 12 V albo 20 V, czyli wartościach dużo bezpieczniejszych dla urządzeń niskonapięciowych.
Ja zwracam uwagę jeszcze na jedną rzecz: sam odczyt napięcia nie mówi wszystkiego o jakości zasilania. Liczy się też stabilność wartości, tętnienia oraz to, czy napięcie nie „siada” pod obciążeniem. W nowoczesnej elektronice to często ważniejsze niż sam nominalny parametr z etykiety.
To prowadzi już prosto do praktyki: jak napięcie wpływa na sprzęt, baterie i ładowarki, z których korzysta się na co dzień.
Co napięcie mówi o urządzeniach, bateriach i ładowarkach
W sprzęcie domowym i elektronicznym napięcie jest jednym z najważniejszych parametrów zgodności. Zbyt niskie napięcie zwykle oznacza niestabilną pracę albo brak uruchomienia urządzenia, a zbyt wysokie może skończyć się uszkodzeniem układu. Dlatego na tabliczce znamionowej tak często widzi się dokładne wartości, a nie ogólne opisy.
W praktyce spotkasz kilka bardzo typowych poziomów: baterie AA mają zwykle 1,5 V, akumulatory litowo-jonowe około 3,7 V nominalnie, port USB dostarcza zazwyczaj 5 V, a w nowocześniejszych ładowaniach wartości mogą rosnąć zależnie od profilu zasilania. To nie jest przypadek, tylko efekt dopasowania napięcia do konstrukcji urządzenia i jego poboru mocy.
Właśnie dlatego przy zakupie zasilacza albo ładowarki patrzę nie tylko na same ampery. Wolt musi się zgadzać przede wszystkim, a natężenie jest dopiero kolejnym parametrem, który mówi, jak dużo prądu może bezpiecznie dostarczyć źródło. To prosta różnica, ale w praktyce bardzo często decyduje o tym, czy sprzęt będzie działał poprawnie.
Jeżeli ktoś korzysta z urządzeń mobilnych, to ten temat szybko przestaje być szkolny, a staje się codzienny: od kabla USB-C, przez powerbank, aż po ładowarkę do laptopa. W każdym z tych przypadków napięcie jest punktem wyjścia do dalszych decyzji technicznych.
Na koniec zostają trzy krótkie pytania, które dobrze porządkują cały temat i pomagają uniknąć najczęstszych pomyłek.
Trzy pytania, które oszczędzają błąd przy obliczaniu napięcia
- Co jest dane: energia i ładunek, czy raczej prąd i opór?
- Czy mam do czynienia z prądem stałym, czy przemiennym?
- Czy w zadaniu chodzi o wartość nominalną, skuteczną, czy maksymalną?
Jeśli odpowiesz na te trzy rzeczy przed liczeniem, zwykle od razu wiadomo, którego wzoru użyć i jak interpretować wynik. Dla mnie to najkrótsza droga do poprawnego rachunku: najpierw sens fizyczny, potem podstawienie liczb, dopiero na końcu sam wynik. W napięciu właśnie o to chodzi, żeby nie widzieć tylko wzoru, ale rozumieć, co on opisuje w obwodzie i w urządzeniu.
