Gdy elektronika zaczyna łapać wysokie temperatury, problem zwykle nie leży tylko w samym radiatorze, ale w tym, co ma połączyć element grzejący z układem chłodzenia. Termopady rozwiązują ten problem tam, gdzie potrzebne jest jednoczesne wypełnienie szczeliny, przeniesienie ciepła i zachowanie bezpiecznego docisku. Poniżej pokazuję, jak działają, kiedy mają sens, jak dobrać ich grubość i czym różnią się od pasty oraz masy termicznej.
Najważniejsze fakty o padach termicznych
- Ich zadaniem jest wypełnienie szczeliny między elementem a radiatorem, a nie zastępowanie pasty na rdzeniu CPU lub GPU.
- Najważniejsze są: grubość, miękkość, docisk i rzeczywista geometria układu, nie sama liczba W/mK na opakowaniu.
- Najczęściej stosuje się je przy VRAM, VRM, dyskach M.2, diodach LED, zasilaczach i przetwornicach.
- W praktyce liczy się kompresja rzędu 10-40%, bo bez niej materiał nie pracuje tak, jak zakłada producent.
- Zbyt gruby lub zbyt twardy materiał może pogorszyć chłodzenie, zamiast je poprawić.
Czym są pady termiczne i gdzie pracują najlepiej
To elastyczne przekładki termoprzewodzące, zwykle na bazie silikonu, które mają przenieść ciepło z elementu do radiatora wtedy, gdy powierzchnie nie stykają się idealnie. Ich przewaga nad pastą jest prosta: dobrze radzą sobie z większą szczeliną i nierównościami, a przy tym często są elektrycznie izolujące, co ma znaczenie w pobliżu odsłoniętych elementów SMD, cewek czy tranzystorów mocy.
W elektronice i energetyce widzę je najczęściej w takich miejscach:
- moduły VRAM i sekcje zasilania kart graficznych,
- dyski SSD M.2 i ich radiatory,
- układy LED i sterowniki oświetlenia,
- zasilacze, przetwornice, falowniki i układy mocy,
- płyty główne, mini-PC i urządzenia, w których różnica wysokości między komponentami jest wyraźna.
Nie traktuję ich jako zamiennika pasty na rdzeniu procesora czy GPU, bo tam warstwa musi być możliwie cienka. Właśnie dlatego pierwszy krok to zawsze ocena geometrii, a dopiero potem wybór materiału. To prowadzi wprost do najważniejszej decyzji: jaką grubość i jaką miękkość wybrać.
Jak dobrać grubość i przewodność bez zgadywania
Ja zaczynam od szczeliny, nie od katalogowej liczby W/mK. Jeśli materiał ma za mało luzu, radiator nie usiądzie poprawnie. Jeśli jest za gruby, potrafi unieść cały układ i pogorszyć kontakt tam, gdzie miał pomagać.
W praktyce najczęściej spotyka się warianty od 0,5 mm do 3 mm, a w kartach produktu pojawiają się też różne poziomy przewodności, na przykład 1,2, 1,5, 2,4 albo 6 W/mK. Sama liczba nie wystarczy jednak do oceny. Materiał musi jeszcze dać się skompresować i dopasować do tolerancji montażowych.
| Sytuacja | Co zwykle działa | Na co uważać |
|---|---|---|
| Mała, równa szczelina | Cieńszy, bardziej sprężysty pad | Za twardy materiał może ograniczyć docisk radiatora |
| Większa lub nierówna szczelina | Grubszy i miększy wariant | Za wysoka grubość potrafi wygiąć laminat lub odsunąć chłodzenie |
| Elementy o wysokiej gęstości mocy | Materiał o sensownej przewodności i dobrym dopasowaniu | Sama wysoka wartość W/mK nie naprawi złego kontaktu |
| Niepewna geometria po serwisie | Pomiar starego materiału i przymiarka na sucho | Nie warto zgadywać na oko, zwłaszcza w GPU i laptopach |
Praktyczna zasada jest taka: materiał powinien wejść w zakres kompresji, a nie tylko „dotknąć” obu powierzchni. W wielu zastosowaniach sensowny punkt odniesienia to 10-40% ścisku. Jeśli odstęp jest naprawdę duży, lepiej rozwiązać go konstrukcyjnie, a nie dokładać przypadkowych warstw. Gdy to już jasne, łatwiej porównać ten materiał z innymi opcjami chłodzącymi.
Co wybrać zamiast pasty, a kiedy lepsza będzie masa termiczna

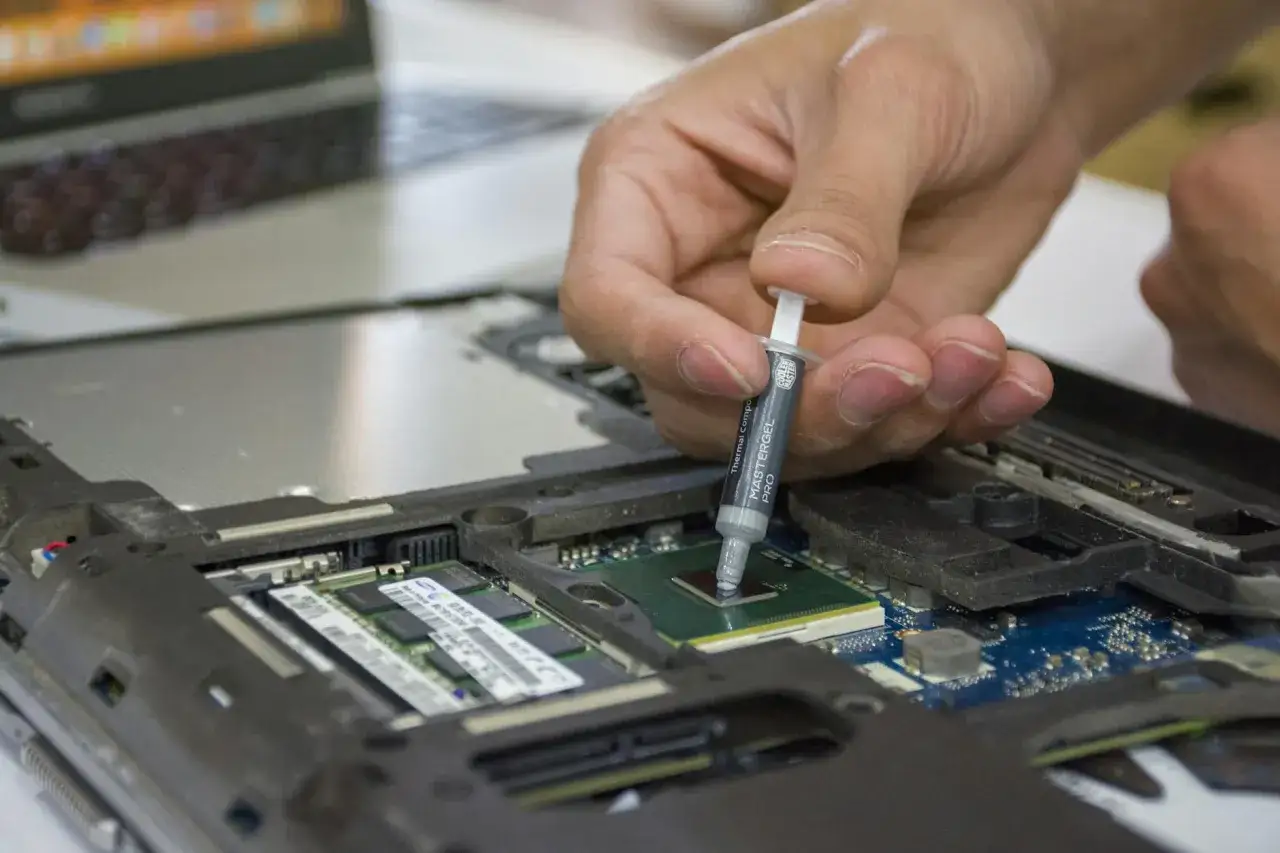

Tu najczęściej pojawia się nieporozumienie: nie każdy materiał termiczny robi to samo. Pasta jest świetna tam, gdzie warstwa ma być ekstremalnie cienka. Masa termiczna, czyli putty, lepiej radzi sobie z bardziej nieregularnymi wysokościami. Pad termiczny zajmuje środek tego zakresu: jest prostszy w montażu niż pasta przy trudnej geometrii, ale zwykle nie da tak dobrego kontaktu jak idealnie położona pasta na gładkim rdzeniu.
| Materiał | Najlepsze zastosowanie | Atut | Ograniczenie |
|---|---|---|---|
| Pasta termoprzewodząca | Rdzeń CPU, GPU, czasem małe, płaskie styki | Bardzo cienka warstwa i niski opór cieplny | Słabo znosi większe szczeliny |
| Pad termiczny | VRAM, VRM, SSD, LED, zasilacze | Łatwy montaż i dobre wypełnienie luzu | Wymaga trafionej grubości |
| Masa termiczna | Nierówne wysokości elementów, serwis i modernizacje | Bardzo dobra podatność na dopasowanie | Bywa brudząca i mniej wygodna przy demontażu |
Jeśli miałbym to uprościć do jednej reguły, powiedziałbym tak: na rdzeń idzie pasta, na różnice wysokości idzie pad, a przy dużej niepewności montażowej sens ma masa termiczna. To ważne szczególnie w kartach graficznych i notebookach, gdzie zły wybór materiału potrafi zwiększyć temperaturę całej sekcji zamiast ją obniżyć. A kiedy już wiadomo, co wybrać, zostaje najłatwiejsza do zepsucia część, czyli montaż.
Jak zamontować pad, żeby nie pogorszyć kontaktu
Najpierw czyszczę obie powierzchnie i usuwam stary materiał do końca. Potem dociinam nowy pad dokładnie do obszaru styku, bez wystawania poza miejsce kontaktu, bo nadmiar potrafi przeszkadzać w domknięciu radiatora. Folie ochronne zdejmuję dopiero tuż przed przyłożeniem, żeby nie zostawić kurzu i nie rozciągać materiału podczas układania.
- Sprawdź, jaka była grubość starego elementu, albo zmierz szczelinę przed demontażem.
- Dociąć materiał możliwie równo i bez szarpania krawędzi.
- Ułożyć go bez rozciągania i bez doginania na siłę.
- Skręcić chłodzenie równomiernie, bez dociskania jednej strony mocniej niż drugiej.
- Po montażu sprawdzić temperatury w obciążeniu, a nie tylko w spoczynku.
W większych odstępach czasem lepszym rozwiązaniem jest cienka przekładka metalowa z cienkim materiałem termicznym po obu stronach, zamiast dokładania kilku grubych warstw. To już bardziej serwisowy, ale bardzo praktyczny trop, zwłaszcza w gęsto upakowanej elektronice. Ja unikam też mieszania różnych grubości w jednym polu kontaktu, bo łatwo wtedy o nierówny docisk i lokalne przegrzewanie.
- Nie używaj materiału za grubego tylko dlatego, że „lepiej wypełni”.
- Nie dokładaj warstw bez potrzeby.
- Nie montuj na zabrudzonych, tłustych powierzchniach.
- Nie zakładaj, że każdy pad sprawdzi się tak samo w laptopie, SSD i zasilaczu.
Po poprawnym montażu najważniejsze jest to, czy układ rzeczywiście utrzymuje niższe temperatury pod obciążeniem. I właśnie po to warto wiedzieć, kiedy wymiana ma sens, a kiedy lepiej zostawić fabryczne rozwiązanie w spokoju.
Kiedy wymiana ma realny sens, a kiedy lepiej nie ruszać chłodzenia
Wymiana ma sens wtedy, gdy widzisz objawy słabego odprowadzania ciepła: throttling SSD, wyraźnie wyższe temperatury pamięci, głośniejsze wentylatory, niestabilność pod obciążeniem albo stary materiał, który stwardniał, popękał lub stracił sprężystość. W sprzęcie zasilającym, przetwornicach i układach mocy widać to czasem po pożółkłych, spłaszczonych albo rozwarstwionych przekładkach.
Nie ruszam chłodzenia tylko dlatego, że urządzenie ma kilka lat. Jeśli temperatury są poprawne, a konstrukcja działa stabilnie, lepiej nie otwierać czegoś, co nie wymaga naprawy. Zbyt pochopny serwis często kończy się wygiętym radiatorem, źle ułożonym materiałem albo gorszym kontaktem niż przed rozbiórką.
- Warto wymieniać, gdy producentowy materiał stracił elastyczność.
- Warto wymieniać, gdy po repaście rdzenia pamięć lub sekcja zasilania dalej się grzeje.
- Warto wymieniać, gdy po zmianie radiatora albo backplate’u zmieniła się geometria kontaktu.
- Lepiej nie ruszać, gdy urządzenie mieści się w bezpiecznych temperaturach i nie ma objawów throttlingu.
W elektronice i energetyce takie decyzje mają znaczenie większe niż widać na pierwszy rzut oka, bo przegrzewanie skraca życie elementów i podnosi straty energii. Dlatego ostatni krok to już nie teoria, tylko mądry zakup.
Na co patrzeć przed zakupem, żeby nie przepłacić za samą liczbę W/mK
Przy wyborze nie zaczynam od najgłośniejszej wartości na etykiecie. Najpierw sprawdzam grubość, miękkość, zakres temperatur pracy, izolację elektryczną i to, czy materiał da się łatwo dociąć do konkretnego zastosowania. Dopiero potem patrzę na przewodność, bo bez dobrego dopasowania nawet bardzo „mocny” produkt nie pokaże pełni możliwości.
W praktyce najlepiej działają trzy pytania:
- Jaki jest realny odstęp między elementem a radiatorem?
- Czy materiał ma być bardziej miękki, czy bardziej odporny na docisk?
- Czy w pobliżu są elementy, których nie wolno ryzykować elektrycznie?
Jeżeli miałbym zostawić jedną regułę na koniec, to tę: dobry materiał termiczny wygrywa dopiero wtedy, gdy pasuje do konkretnej szczeliny i konkretnego docisku. Sama liczba W/mK jest użyteczna, ale dopiero po dopasowaniu mechaniki całego układu. Właśnie dlatego przy chłodzeniu elektroniki najwięcej robi nie marketing, tylko dokładność i trzeźwy pomiar.
