Amplituda jest jedną z tych wielkości, które wyglądają prosto na wykresie, a w praktyce decydują o tym, jak silny jest sygnał, ile energii niesie fala i jak czytać wyniki pomiaru w elektronice. Poniżej wyjaśniam to bez zbędnego żargonu: od podstaw fizycznych, przez wykres i oscyloskop, aż po znaczenie w sieci elektrycznej i typowe pomyłki. To temat ważny nie tylko w szkolnej fizyce, ale też przy pracy z dźwiękiem, zasilaniem i sprzętem pomiarowym.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- To maksymalne wychylenie fali lub sygnału od stanu równowagi.
- Nie opisuje szybkości drgań; za to odpowiada częstotliwość.
- W prostym modelu większe odchylenie oznacza więcej energii, często rosnącej z kwadratem wychylenia.
- W elektryce trzeba odróżniać wartość szczytową, skuteczną i szczyt-szczyt.
- W Polsce w gniazdku spotkasz 230 V RMS, co dla sinusoidy daje około 325 V szczytu.
Czym jest amplituda i czego nie mówi o fali
Najprościej traktuję ją jako maksymalne odchylenie od położenia równowagi. Dla fali na sznurze będzie to odległość od linii spoczynku do grzbietu albo do doliny; dla dźwięku chodzi o zmianę ciśnienia względem tła; dla sygnału elektrycznego o odchylenie napięcia lub prądu od poziomu odniesienia.
To ważne, bo sama wysokość wykresu nie mówi jeszcze, jak często układ drga ani jak długo trwa jeden pełny cykl. Za częstotliwość odpowiada liczba powtórzeń w czasie, a za okres - czas jednego cyklu. Ja zwykle tłumaczę to tak: częstotliwość mówi jak szybko coś pulsuje, a odchylenie mówi jak mocno się wychyla.
Praktyczna rzecz, o której wiele osób zapomina: przy przebiegu z przesunięciem stałym punkt odniesienia nie musi leżeć na zerze. Wtedy najpierw ustala się poziom środkowy, a dopiero potem mierzy od niego wartość szczytową. Właśnie dlatego w elektronice jeden wykres może wyglądać inaczej na papierze, a inaczej po odjęciu składowej stałej. Na tym tle bardzo dobrze widać, po co w ogóle warto patrzeć na wykres, a nie tylko na pojedynczą liczbę.
Jak odczytać ją na wykresie i oscyloskopie
Na wykresie szukam najpierw linii równowagi, potem mierzę pionową odległość do najwyższego punktu przebiegu. To właśnie ta wartość. Gdy przebieg jest sinusoidalny, łatwo też policzyć ją z odległości szczyt-szczyt: dzielisz ją przez dwa. Jeśli sygnał ma 4 V różnicy między minimum a maksimum, odchylenie wynosi 2 V.
Oscyloskop pokazuje to bardzo wyraźnie, bo oś pionowa przedstawia napięcie, a pozioma - czas. Dzięki temu widzisz nie tylko wysokość fali, ale też to, czy sygnał jest stabilny, czy ma szpilki, przesterowanie albo szum. W praktyce to cenna informacja, bo dwa przebiegi o tej samej wartości szczytowej mogą zachowywać się zupełnie inaczej, jeśli jeden jest czysty, a drugi poszarpany.
Jeśli używasz multimetru, pamiętaj o jednym: większość prostych mierników pokazuje wartość skuteczną, nie odchylenie szczytowe. To dobrze, gdy chcesz ocenić moc czy zasilać urządzenie, ale bywa mylące, gdy próbujesz porównać wynik z wykresem z generatora funkcyjnego. Właśnie tu najczęściej pojawia się chaos w interpretacji, więc warto od razu wiedzieć, co pokazuje dany przyrząd.
Dlaczego większe odchylenie zwykle oznacza więcej energii
W wielu falach energia rośnie mniej więcej z kwadratem odchylenia. W praktyce oznacza to, że podwojenie wartości szczytowej nie daje dwa razy większego efektu, tylko zwykle cztery razy większy transport energii. To świetnie widać na prostych przykładach: mocniejsze wzbudzenie struny daje wyraźniej widoczny ruch, a głośniejszy sygnał audio wymusza większe wychylenie membrany.
W dźwięku nie chodzi jednak o samą głośność w potocznym sensie. Większe odchylenie zwykle oznacza większą zmianę ciśnienia akustycznego, ale odbiór przez ucho zależy też od częstotliwości, charakterystyki źródła i zniekształceń. Dlatego dwa sygnały o podobnej głośności mogą mieć inny profil energetyczny. To nie jest detal teoretyczny - przy wzmacniaczach i głośnikach takie różnice decydują, czy dźwięk będzie czysty, czy zacznie przesterowywać.
W elektromagnetyzmie i w elektryce zasada jest podobna: większe wychylenie pola, napięcia albo prądu zwykle oznacza większy potencjał przekazywania energii. Trzeba jednak pamiętać, że dokładny wynik zależy od kształtu przebiegu, obciążenia i strat w układzie. Innymi słowy, sama wysokość piku nie wystarczy do opisania wszystkiego, ale bez niej nie da się rzetelnie zrozumieć sygnału.
Co to znaczy w sieci elektrycznej i elektronice

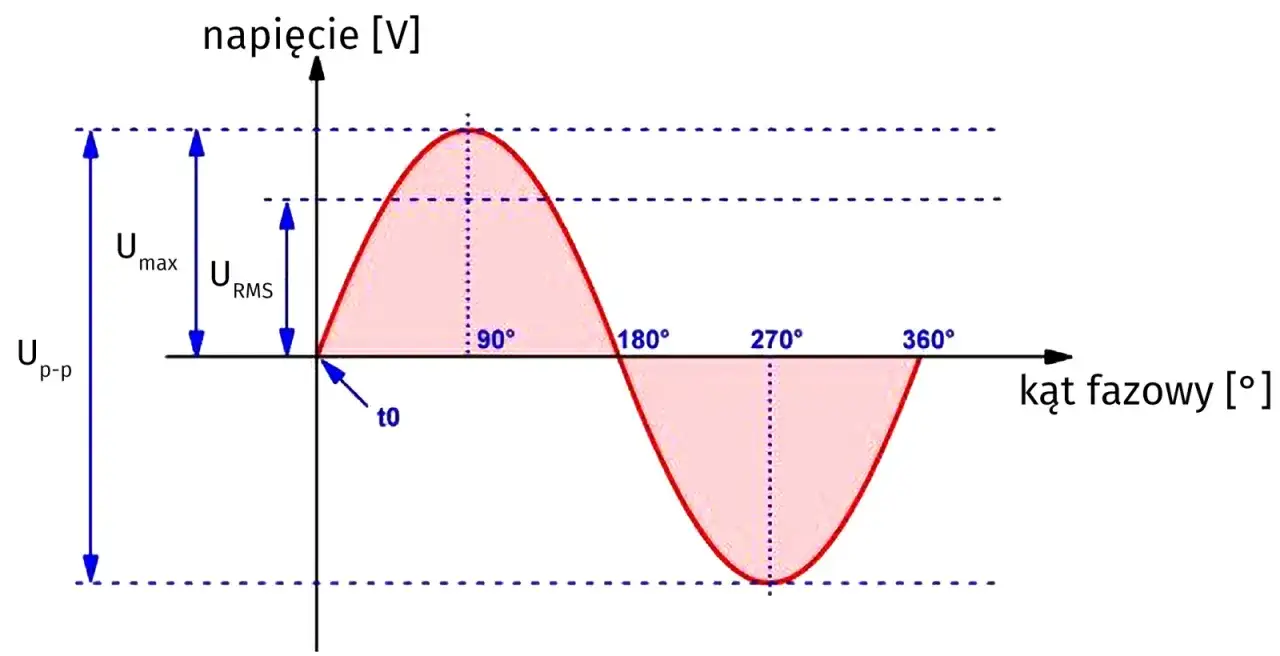

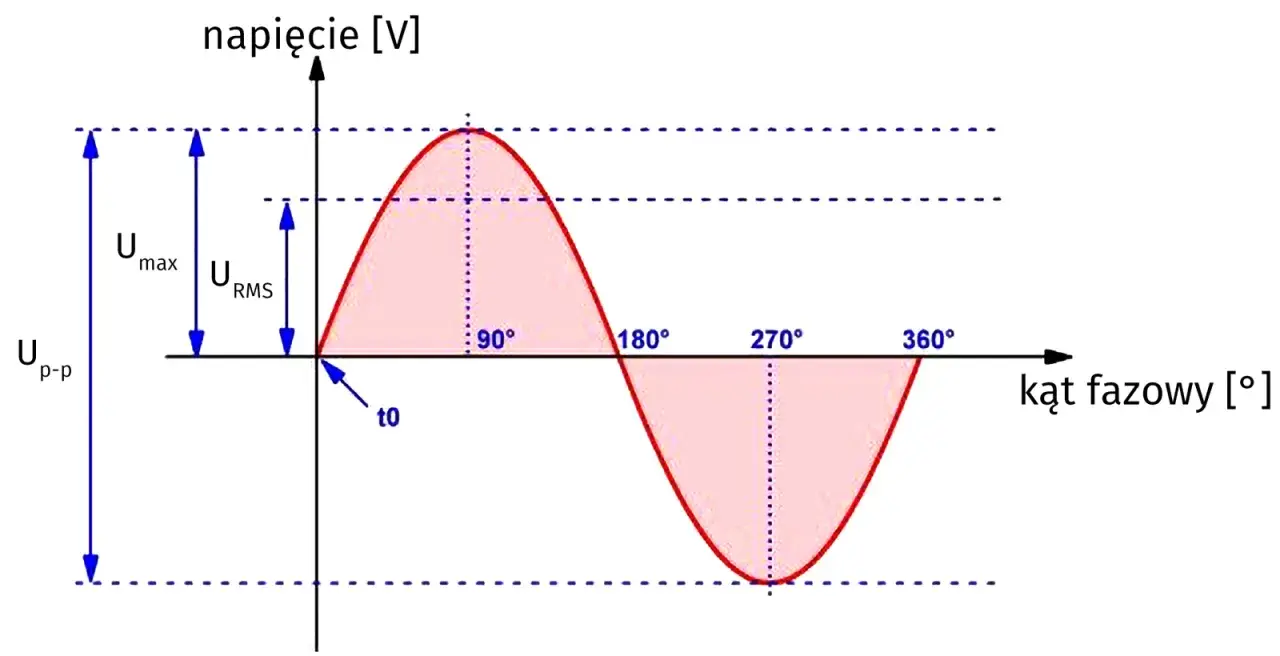

W praktyce technicznej najczęściej porównuje się trzy miary: wartość skuteczną, wartość szczytową i szczyt-szczyt. To szczególnie ważne przy prądzie przemiennym, zasilaczach i pomiarach audio, bo te same liczby mogą oznaczać zupełnie różne rzeczy. W polskiej sieci domowej standardem jest 230 V wartości skutecznej; dla czystej sinusoidy przekłada się to mniej więcej na 325 V szczytu i 650 V od maksimum do minimum.
Najłatwiej widać różnicę w trzech miarach:
| Miara | Co opisuje | Gdzie jest przydatna | Na co uważać |
|---|---|---|---|
| Wartość skuteczna (RMS) | Porównuje działanie sygnału do prądu stałego | Ocena mocy, sieć 230 V, wiele multimetrów | Nie oznacza wartości szczytowej |
| Wartość szczytowa | Najwyższy punkt przebiegu względem poziomu odniesienia | Projektowanie układów, margines napięcia, oscyloskop | Nie pokazuje średniej energii |
| Peak-to-peak | Różnica między minimum a maksimum | Pomiar na oscyloskopie, sygnały audio i cyfrowe | Dla sinusoidy jest dwa razy większa od wartości szczytowej |
Przy sygnałach impulsowych pomocny bywa też współczynnik szczytu, czyli stosunek piku do wartości skutecznej. Im większy, tym większe krótkie obciążenia i większa szansa, że układ trzeba projektować z większym zapasem.
To rozróżnienie ma znaczenie praktyczne. Jeśli projektujesz ładowarkę, wzmacniacz albo filtr, patrzenie tylko na jeden parametr bywa błędem. W układzie audio liczy się też zapas dynamiki; w zasilaniu ważne są szczyty napięcia, które mogą przeciążać elementy mimo poprawnej wartości skutecznej. Właśnie dlatego przy pracy z elektroniką zawsze sprawdzam, jak producent definiuje liczbę w specyfikacji.
Najczęstsze pomyłki przy interpretacji i pomiarze
- Mylenie odchylenia z częstotliwością. To dwa różne parametry: jeden opisuje „jak mocno”, drugi „jak często”.
- Zakładanie, że multimetr pokaże ten sam wynik co oscyloskop. Zwykle nie pokazuje, bo mierzy inną wielkość.
- Ignorowanie składowej stałej. Przy przesuniętym przebiegu trzeba najpierw ustalić punkt odniesienia.
- Porównywanie różnych przebiegów wyłącznie po jednym piku. Sinusoida, prostokąt i impuls nie zachowują się tak samo.
- Mylenie jednostek. 5 V RMS to nie to samo co 5 V szczytu, a różnica jest duża.
Dobry przykład: jeśli sygnał ma 5 V RMS i jest sinusoidalny, jego wartość szczytowa wynosi około 7,1 V, a szczyt-szczyt około 14,1 V. To nie są drobne różnice, tylko liczby, które realnie zmieniają projekt układu i zapas bezpieczeństwa. Dlatego zawsze sprawdzam, czy mowa o RMS, piku czy o różnicy między minimem a maksimum.
Jeśli sygnał ma składową stałą, nie porównuję go od razu do zera, tylko do średniego poziomu. To jeden z tych drobiazgów, które decydują o poprawnym odczycie. Właśnie na tym etapie najczęściej wychodzi, czy ktoś naprawdę rozumie pomiar, czy tylko patrzy na kolorową linię na ekranie.
Jak patrzeć na sygnał, gdy ważne są liczby, a nie tylko kształt wykresu
Gdy pracuję z falą albo sygnałem elektrycznym, przechodzę przez prosty zestaw pytań: względem czego mierzę odchylenie, czy przebieg jest sinusoidą, i czy interesuje mnie pik, wartość skuteczna czy oba naraz. Taka kolejność oszczędza mnóstwo pomyłek, bo już na starcie wiadomo, co naprawdę opisuje dany pomiar.
- Jeśli chodzi o energię i nagrzewanie, sprawdzaj przede wszystkim wartość skuteczną.
- Jeśli układ ma limity napięcia, patrz na szczyt.
- Jeśli analizujesz przebieg na oscyloskopie, pamiętaj o skali pionowej i poziomie odniesienia.
- Jeśli porównujesz dwa sygnały, trzymaj się tej samej definicji pomiaru.
W praktyce to wystarczy, żeby odróżnić opis fali od realnego zachowania układu. Dobra interpretacja nie polega na zapamiętaniu jednego wzoru, tylko na zrozumieniu, co dokładnie mierzy liczba na ekranie. I właśnie ta różnica najczęściej odróżnia szybki ogląd od naprawdę użytecznej analizy.
