W elektronice i elektrochemii najwięcej zamieszania robi nie sama nazwa elementu, tylko to, że jego rola zależy od układu. anoda to elektroda, przez którą prąd konwencjonalny wpływa do urządzenia polaryzowanego, ale w baterii, diodzie i elektrolizerze ten sam termin trzeba czytać nieco inaczej. W tym tekście pokazuję, jak rozumieć tę różnicę, jak nie pomylić jej z katodą i jak szybko rozpoznawać bieguny bez zgadywania.
Najważniejsze rzeczy, które warto zapamiętać o tej elektrodzie
- Najprościej: anoda to elektroda, do której wpływa prąd konwencjonalny, ale w części układów jej znak zależy od trybu pracy.
- W elektrochemii to także miejsce utleniania, więc sama polaryzacja nie wystarcza do oceny.
- W baterii i akumulatorze interpretacja zmienia się między ładowaniem a rozładowaniem.
- W diodach i LED-ach liczy się kierunek przewodzenia, a nie tylko kolor przewodu.
- Najpewniej rozpoznasz ją po symbolu, obudowie i dokumentacji producenta.
Czym jest elektroda, przez którą prąd wpływa do układu
Ja najczęściej zaczynam od rozdzielenia dwóch perspektyw: funkcji w obwodzie i reakcji zachodzącej na powierzchni elektrody. W najprostszym ujęciu chodzi o miejsce, przez które do elementu wpływa prąd konwencjonalny, czyli umowny kierunek przepływu ładunku dodatniego. To ważne, bo elektrony poruszają się odwrotnie i właśnie dlatego łatwo pomylić znak z rolą.
Drugi poziom to elektrochemia. Tam najważniejsza jest reakcja utleniania, czyli oddawanie elektronów, a nie sam kolor przewodu czy znak nadrukowany obok zacisku. Gdy trzymasz te dwie reguły naraz, cały temat zaczyna być dużo prostszy do ogarnięcia. I właśnie stąd bierze się większość nieporozumień przy bateriach, diodach i układach zasilających.
Dlaczego jej biegunowość potrafi się zmieniać

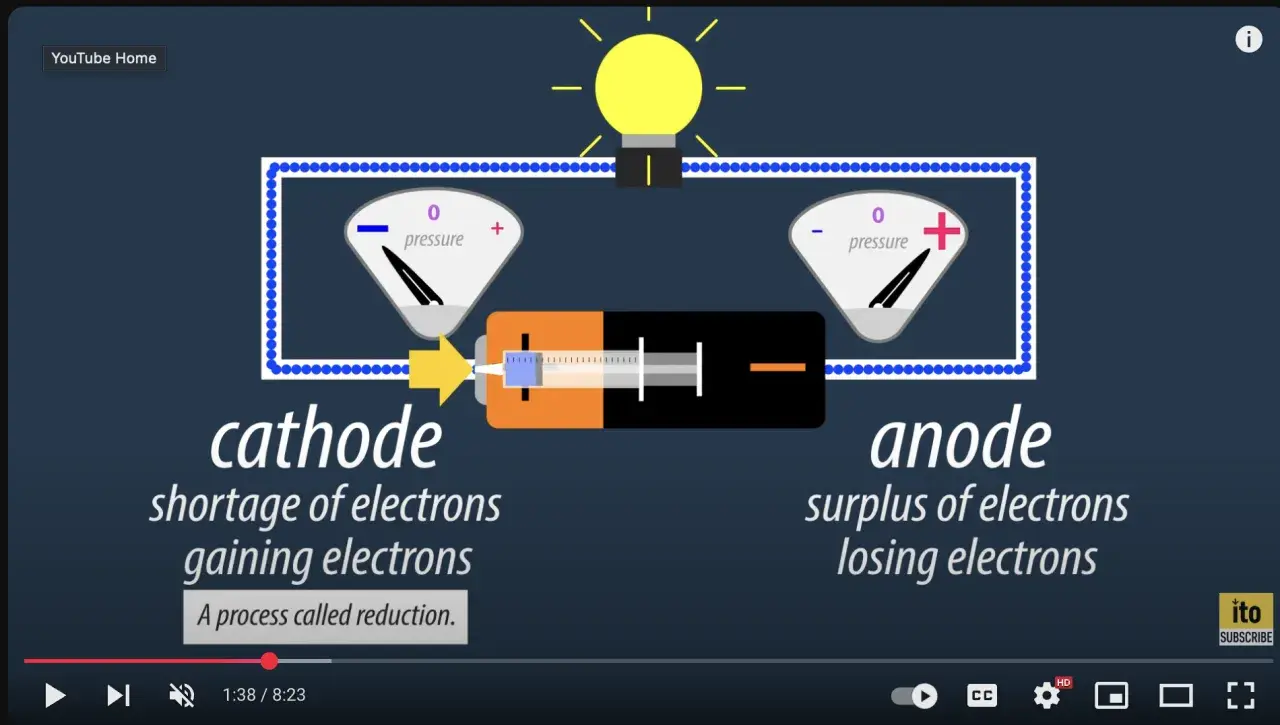

W układach, które oddają energię do obciążenia, biegunowość nie zawsze wygląda tak samo jak w elementach zasilanych z zewnątrz. Najlepszy przykład to akumulator: kiedy się rozładowuje, jedna elektroda oddaje elektrony do obwodu, a kiedy się ładuje, zewnętrzne źródło wymusza odwrotny kierunek procesu. Dlatego przy interpretacji znaków nie wolno zatrzymywać się na samym „plusie” i „minusie”.
Ja trzymam się prostej zasady: najpierw sprawdzam, czy mowa o pracy jako źródło, odbiornik czy układ wymuszony przez zasilacz. Dopiero potem patrzę na polaryzację. To oszczędza czas, bo wiele pozornych sprzeczności znika od razu, gdy rozdzielisz tryb pracy od samej nazwy elektrody. To także dobry punkt wyjścia do porównań, które naprawdę pomagają w praktyce.
Jak wygląda to w baterii, diodzie i elektrolizie
Najłatwiej zrozumieć temat na konkretnych układach. W praktyce ta sama nazwa zachowuje się inaczej w zależności od tego, czy mówisz o źródle energii, półprzewodniku czy procesie chemicznym wymuszanym przez zasilacz.
| Układ | Co dzieje się na tej elektrodzie | Co warto zapamiętać |
|---|---|---|
| Dioda i LED | Prąd płynie w kierunku przewodzenia, a element pracuje tylko w jedną stronę. | Tu liczy się kierunek przewodzenia, a nie sam kolor przewodu. |
| Ogniwo podczas rozładowania | Zachodzi utlenianie i układ oddaje energię do obwodu zewnętrznego. | Bieguny nie zawsze pokrywają się z intuicją „dodatni = wejście”. |
| Akumulator podczas ładowania | Zewnętrzne źródło wymusza odwrotny kierunek procesu, więc interpretacja elektrod może się odwrócić. | Ten sam element ma inną logikę w dwóch trybach pracy. |
| Elektrolizer | Zasilacz narzuca polaryzację, a na tej elektrodzie zachodzi utlenianie. | Tu najłatwiej pomylić znak, jeśli patrzysz tylko na schemat bez opisu trybu. |
W zwykłej diodzie krzemowej przewodzenie zaczyna się zwykle przy około 0,6-0,7 V w kierunku przewodzenia, a w LED ten próg jest wyższy i zależy od barwy oraz budowy. To dobry przykład, bo pokazuje, że sama polaryzacja nie mówi jeszcze wszystkiego o pracy elementu.
Po takim porównaniu łatwiej przejść do praktyki, czyli do szybkiego rozpoznawania biegunów bez zgadywania.
Jak odróżnić ją od katody bez zgadywania
Gdy pracuję z nieznanym elementem, nie ufam pierwszemu wrażeniu. Najpewniejsza ścieżka to schemat, dokumentacja i oznaczenia na obudowie, a dopiero na końcu intuicja.
- Sprawdź symbol na schemacie. Strzałka, kreska lub opis pinów zwykle mówią więcej niż kolor przewodu.
- Odczytaj kartę katalogową. Producenci LED-ów, diod i modułów zazwyczaj pokazują orientację wyprowadzeń wprost.
- W klasycznej diodzie LED dłuższa nóżka często oznacza stronę wejściową, ale w elementach SMD i modułach lepiej patrzeć na znacznik na obudowie.
- W baterii najpierw ustal tryb pracy. Ten sam akumulator zachowuje się inaczej podczas ładowania i podczas oddawania energii.
- Nie opieraj się wyłącznie na kolorach przewodów. W różnych urządzeniach spotkasz różne standardy i to potrafi wprowadzić w błąd.
- Jeśli coś się nie zgadza, zmierz napięcie i porównaj wynik z dokumentacją. To zajmuje chwilę, a często ratuje układ przed odwrotnym podłączeniem.
Ta metoda jest nudna, ale skuteczna. I właśnie dlatego działa lepiej niż szybkie zgadywanie po wyglądzie komponentu.
Najwięcej problemów zaczyna się jednak wtedy, gdy ktoś miesza kilka skrótów myślowych naraz.
Najczęstsze pomyłki przy oznaczaniu biegunów
W praktyce widzę ciągle te same błędy, niezależnie od tego, czy chodzi o prosty moduł LED, ładowarkę czy mały układ zasilania. Większość z nich wynika nie z braku wiedzy, tylko z nadmiernego uproszczenia.
- Mylenie prądu konwencjonalnego z ruchem elektronów. To najczęstsze źródło chaosu, bo te dwa kierunki są po prostu przeciwne.
- Zakładanie, że dodatni zacisk zawsze pełni jedną i tę samą rolę. W źródłach energii i podczas ładowania obraz bywa odwrotny.
- Przenoszenie reguły z diody na akumulator bez sprawdzenia trybu pracy. To pozornie drobna różnica, ale praktycznie bardzo ważna.
- Ufanie samemu kolorowi przewodu. W elektronice użytkowej kolor pomaga, ale nie zastępuje opisu producenta.
- Ignorowanie oznaczeń SMD i modułów. Przy małych elementach detal na obudowie bywa jedyną sensowną wskazówką.
Jeśli mam coś powtarzać początkującym, to właśnie to: nie ma jednego skrótu, który zawsze działa. Lepiej poświęcić minutę na weryfikację niż później szukać przyczyny, dlaczego układ nie działa albo pali zabezpieczenie. Z mojego doświadczenia to właśnie ten nawyk odróżnia szybkie zgadywanie od naprawdę pewnej pracy z elektroniką.
Najkrótsza reguła, która ratuje przed błędem przy polaryzacji
Gdybym miał zostawić jedną praktyczną regułę, byłaby taka: najpierw ustal tryb pracy, potem sprawdź symbol, a dopiero na końcu patrz na znaki na przewodach. To działa w zdecydowanej większości codziennych sytuacji, od prostych diod po układy zasilania w sprzęcie domowym.
- Jeśli element ma pracować w jedną stronę, zweryfikuj kierunek przewodzenia.
- Jeśli pracujesz z ogniwem lub akumulatorem, rozdziel ładowanie i rozładowanie.
- Jeśli coś wygląda niejednoznacznie, traktuj dokumentację producenta jako rozstrzygającą.
Dzięki temu temat przestaje być zbiorem wyjątków, a staje się prostą logiką działania układu: energia wchodzi, wychodzi albo jest wymuszana przez zasilacz. To wystarczy, żeby w większości zastosowań uniknąć kosztownych pomyłek i czytać schematy znacznie pewniej.
