Opór elektryczny mówi, jak mocno dany element ogranicza przepływ prądu i ile energii zamienia w ciepło. W praktyce rezystancja nie jest abstrakcyjną liczbą z podręcznika, tylko parametrem, który decyduje o nagrzewaniu przewodu, spadkach napięcia i stabilności całego układu. W tym tekście pokazuję, jak ją rozumieć, od czego zależy, jak ją policzyć oraz jak mierzyć ją bez błędów, które zniekształcają wynik.
Najważniejsze fakty, które warto mieć pod ręką
- Opór elektryczny opisuje, jak silnie element ogranicza przepływ prądu przy danym napięciu.
- W układzie SI mierzy się go w omach, a podstawowa zależność to R = U / I.
- Na wartość wpływają przede wszystkim materiał, długość, przekrój i temperatura.
- W przewodach niska wartość jest pożądana, a w rezystorach, grzałkach i niektórych czujnikach wyższa bywa zamierzona.
- W obwodach prądu zmiennego trzeba odróżnić opór od impedancji.
Czym jest opór elektryczny i kiedy ma znaczenie
Najprościej ujmuję to tak: opór jest stosunkiem napięcia do natężenia, więc jeśli przy tym samym napięciu prąd jest mniejszy, element ma większy opór. Jednostką jest om, czyli 1 Ω = 1 V/A. W praktyce ta wielkość pokazuje, czy prąd popłynie swobodnie, czy zostanie wyraźnie przyhamowany przez materiał, geometrię albo temperaturę.
W polskiej terminologii spotkasz też określenia opór elektryczny i oporność. Sens jest ten sam, ale w rozmowach technicznych częściej rozdziela się ogólny opór od zastosowania konkretnego elementu, na przykład rezystora. Ja patrzę na tę wielkość jak na parametr, który nie ma być ani „duży”, ani „mały” sam w sobie, tylko trafny dla danego zastosowania. W przewodzie zasilającym ma być możliwie niski, w elemencie ograniczającym prąd już nie.
To właśnie dlatego jeden i ten sam układ może działać dobrze albo źle, zależnie od tego, ile oporu wnosi kabel, styk lub sam komponent. Skoro wiadomo już, czym jest ta wielkość, łatwiej przejść do tego, skąd biorą się jej konkretne wartości.
Od czego zależy wartość w przewodniku
Jeśli patrzę na przewodnik, sprawdzam zawsze cztery rzeczy: materiał, długość, przekrój i temperaturę. Dla prostego, jednorodnego odcinka przewodu używa się zależności R = ρL / S, gdzie ρ to rezystywność materiału, L oznacza długość, a S pole przekroju poprzecznego.
| Czynnik | Jak wpływa na opór | Co to znaczy w praktyce |
|---|---|---|
| Materiał | Różne substancje przewodzą inaczej | Miedź i aluminium sprawdzają się w przewodach, a nichrom w elementach grzejnych |
| Długość | Im dłuższy przewodnik, tym większy opór | Długi kabel może powodować wyraźniejszy spadek napięcia |
| Przekrój | Im większy przekrój, tym mniejszy opór | Grubszy przewód lepiej znosi większy prąd i mniej się grzeje |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Rozgrzany przewód lub styk może zachowywać się gorzej niż zimny |
| Połączenia i styki | Zły kontakt dodaje lokalny opór | To częste źródło grzania w gniazdach, złączach i starych kostkach |
Właśnie dlatego cienki, długi przewód potrafi mieć wyraźnie gorsze parametry niż krótki i gruby, nawet jeśli materiał pozostaje ten sam. W kablach zasilających i ładowarkach to robi realną różnicę, bo przekłada się na straty energii i nagrzewanie. Z tego miejsca łatwo już przejść do liczenia wartości, a nie tylko do jej opisu.
Jak policzyć opór z napięcia i prądu
Najczęstszy przypadek jest prosty: znasz napięcie i natężenie, więc liczysz R = U / I. Jeśli na elemencie odkłada się 10 V, a płynie przez niego 0,5 A, to opór wynosi 20 Ω. To dokładnie ten moment, w którym teoria zaczyna być użyteczna w praktyce, bo od razu widzisz, czy wynik ma sens.
W elektronice często operuje się też większymi jednostkami. 1 kΩ to 1000 Ω, a 1 MΩ to 1 000 000 Ω. Jeśli rezystor ma wartość 1 kΩ i tolerancję 5%, to odczyt w okolicach 950 do 1050 Ω jest normalny. To ważne, bo początkujący często uznają poprawny element za uszkodzony tylko dlatego, że nie trafia idealnie w nominał.
| Wzór | Po co go używam | Co z niego wynika |
|---|---|---|
| R = U / I | Gdy mam pomiar napięcia i prądu | Otrzymuję opór konkretnego elementu lub odcinka obwodu |
| R = ρL / S | Gdy projektuję przewód, ścieżkę albo element grzejny | Widzę wpływ materiału i geometrii na wynik |
| P = I²R | Gdy chcę ocenić grzanie | Im większy opór przy danym prądzie, tym większe straty mocy w cieple |
Sam wzór nie wystarczy jednak w terenie, bo wynik łatwo zafałszować sposobem pomiaru. I właśnie tu najczęściej pojawiają się niepotrzebne błędy.

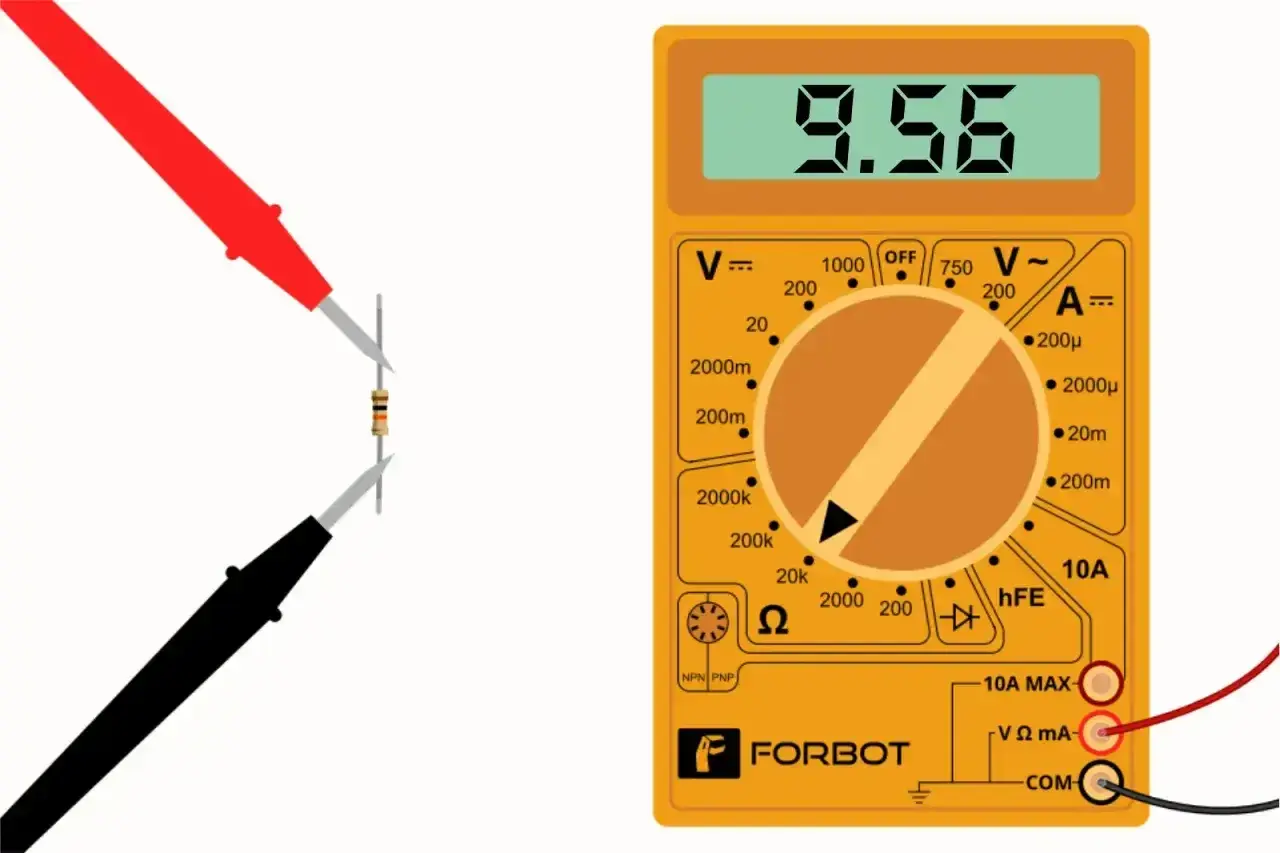

Jak mierzyć go multimetrem bez typowych błędów
Ja zawsze zaczynam od odłączenia zasilania. To nie jest tylko kwestia bezpieczeństwa, ale też wiarygodności wyniku, bo pomiar w aktywnym układzie bywa po prostu bez sensu. Jeśli to możliwe, odłącz przynajmniej jedną końcówkę badanego elementu od reszty obwodu, bo równoległe ścieżki potrafią mocno zaniżyć odczyt.
- Wyłącz zasilanie i rozładuj kondensatory, jeśli układ je ma.
- Ustaw multimetr na pomiar oporu albo tryb automatyczny.
- Dotknij sondami końców badanego elementu i poczekaj, aż odczyt się ustabilizuje.
- Jeśli wynik skacze, sprawdź styki sond, końcówki przewodów i stan samego połączenia.
- Porównaj odczyt z tolerancją elementu, a nie tylko z nominałem z nadruku.
Warto pamiętać o jeszcze jednej rzeczy: test ciągłości nie jest tym samym co dokładny pomiar. Sygnał dźwiękowy mówi tylko, że opór jest na tyle niski, by obwód uznać za „zamknięty”, ale nie podaje precyzyjnej wartości. Przy bardzo małych oporach istotne stają się też przewody pomiarowe i jakość kontaktu, dlatego w lepszych miernikach używa się funkcji zerowania lub pomiaru względnego.
Jeśli multimetr pokazuje wynik dużo niższy niż oczekiwany, to bardzo często problemem nie jest sam element, tylko to, że mierzy on razem z resztą układu. Gdy pomiar dotyczy już układów z prądem zmiennym, pojawia się kolejna warstwa pojęć i wtedy zwykły opór przestaje wystarczać.
Czym różni się od rezystywności i impedancji
To rozróżnienie porządkuje wiele nieporozumień. Opór opisuje konkretny element albo odcinek przewodnika, rezystywność opisuje materiał, a impedancja opisuje zachowanie w prądzie zmiennym. W praktyce to trzy różne poziomy tego samego tematu, więc mylenie ich prowadzi do błędnych wniosków.
| Wielkość | Co opisuje | Jednostka | Gdzie ma znaczenie |
|---|---|---|---|
| Opór elektryczny | Konkretny element lub odcinek obwodu | Ω | Rezystor, przewód, styk, grzałka |
| Rezystywność | Właściwość materiału | Ω·m | Dobór tworzywa lub metalu do przewodu |
| Impedancja | Zachowanie elementu w AC, także z wpływem cewek i kondensatorów | Ω | Głośniki, filtry, układy audio i zasilacze impulsowe |
W impedancji częścią „oporu” jest to, co nazywa się reaktancją, czyli składową związaną z indukcyjnością i pojemnością. Dlatego głośnik o impedancji 8 Ω nie zachowuje się jak zwykły rezystor 8 Ω, a pomiar multimetrem pokaże tylko przybliżoną wartość stałoprądową. Kiedy już to rozdzielisz, łatwiej ocenić, czy problem leży w materiale, w geometrii, czy w zachowaniu układu przy sygnale zmiennym.
Gdzie ma znaczenie w sprzęcie i instalacjach
W praktyce opór albo pomaga, albo przeszkadza, zależnie od miejsca w układzie. W przewodach zasilających i kablach do ładowania ma być niski, bo inaczej rosną straty, spada napięcie i pojawia się niepotrzebne grzanie. W rezystorze z kolei ma być dokładnie taki, jak zaprojektowano, bo od tego zależy ograniczenie prądu, dzielnik napięcia albo punkt pracy układu.
| Zastosowanie | Jaki poziom oporu jest pożądany | Dlaczego to ważne |
|---|---|---|
| Przewód zasilający | Jak najniższy | Mniejsze straty energii i mniejsze grzanie |
| Rezystor w układzie | Kontrolowany, zgodny z projektem | Chroni elementy i ustala parametry pracy |
| Grzałka | Wysoki w elemencie roboczym | Energia ma zamienić się w ciepło |
| Czujnik NTC lub PTC | Zmienny zależnie od temperatury | Zmiana oporu służy do pomiaru lub ochrony układu |
W elektronice użytkowej to szczególnie dobrze widać przy ładowarkach, przewodach USB, złączach i listwach zasilających. Czasem winny nie jest sam kabel, tylko słaby styk, utleniony kontakt albo zbyt długi odcinek przewodu o zbyt małym przekroju. Dlatego przy ocenie elementu nie pytam, czy opór jest duży czy mały, tylko do czego ma służyć.
Co sprawdzić, zanim uznasz wynik za sensowny
- Czy element był odłączony od zasilania i od reszty obwodu.
- Czy temperatura otoczenia nie zawyżyła albo nie zaniżyła odczytu.
- Czy mierzysz sam komponent, a nie całą gałąź układu.
- Czy sondy mają dobry kontakt i nie mierzą głównie przez zabrudzone styki.
- Czy wynik mieści się w tolerancji i ma sens dla danego zastosowania.
Jeśli zapamiętasz jedną rzecz, niech będzie prosta: opór nie jest sam w sobie ani dobry, ani zły. W przewodzie ma ograniczać straty, w elemencie elektronicznym ma robić dokładnie to, co zaprojektowano, a w pomiarze zawsze trzeba patrzeć na kontekst, bo to on decyduje o tym, czy wynik naprawdę coś mówi.
