Bednarka to jeden z tych elementów instalacji, który zwykle znika pod ziemią, ale decyduje o bezpieczeństwie całego domu, rozdzielnicy i podłączonej elektroniki. W praktyce liczy się nie tylko sam płaskownik, lecz także jego przekrój, sposób łączenia, prowadzenie obok kabli i to, czy układ da się później zmierzyć oraz skontrolować. Pokażę, jak podejść do tego rozsądnie: od doboru materiału, przez montaż, aż po typowe błędy, które wychodzą dopiero po latach.
Trzy decyzje, które przesądzają o jakości uziomu
- Wybór materiału ma większe znaczenie niż sama cena za metr, bo w grę wchodzi trwałość i odporność na korozję.
- Przekrój 25x4 mm lub 30x4 mm to najczęstszy wybór w domach jednorodzinnych, ale warunki gruntu potrafią zmienić decyzję.
- Połączenia i wyprowadzenie do GSW są równie ważne jak sam uziom, bo to one wpływają na ciągłość całego układu.
- Prowadzenie obok kabli wymaga porządku w trasie, żeby nie uszkodzić izolacji i nie utrudnić późniejszych pomiarów.
- Pomiar po montażu nie jest formalnością, tylko jedynym sensownym sprawdzeniem, czy instalacja rzeczywiście działa.
Czym jest bednarka w uziemieniu i po co ją stosuję
W praktyce bednarka jest stalowym płaskownikiem, który rozprowadza prąd do gruntu i spina cały układ ochronny budynku. Nie traktuję jej jak zwykłego kawałka metalu, bo od jej ciągłości, połączeń i miejsca wyprowadzenia zależy skuteczność ochrony przeciwporażeniowej, przeciwprzepięciowej i odgromowej. W dobrze zaprojektowanym domu łączy ona uziom, główną szynę wyrównawczą i metalowe elementy instalacji w jedną, czytelną sieć.

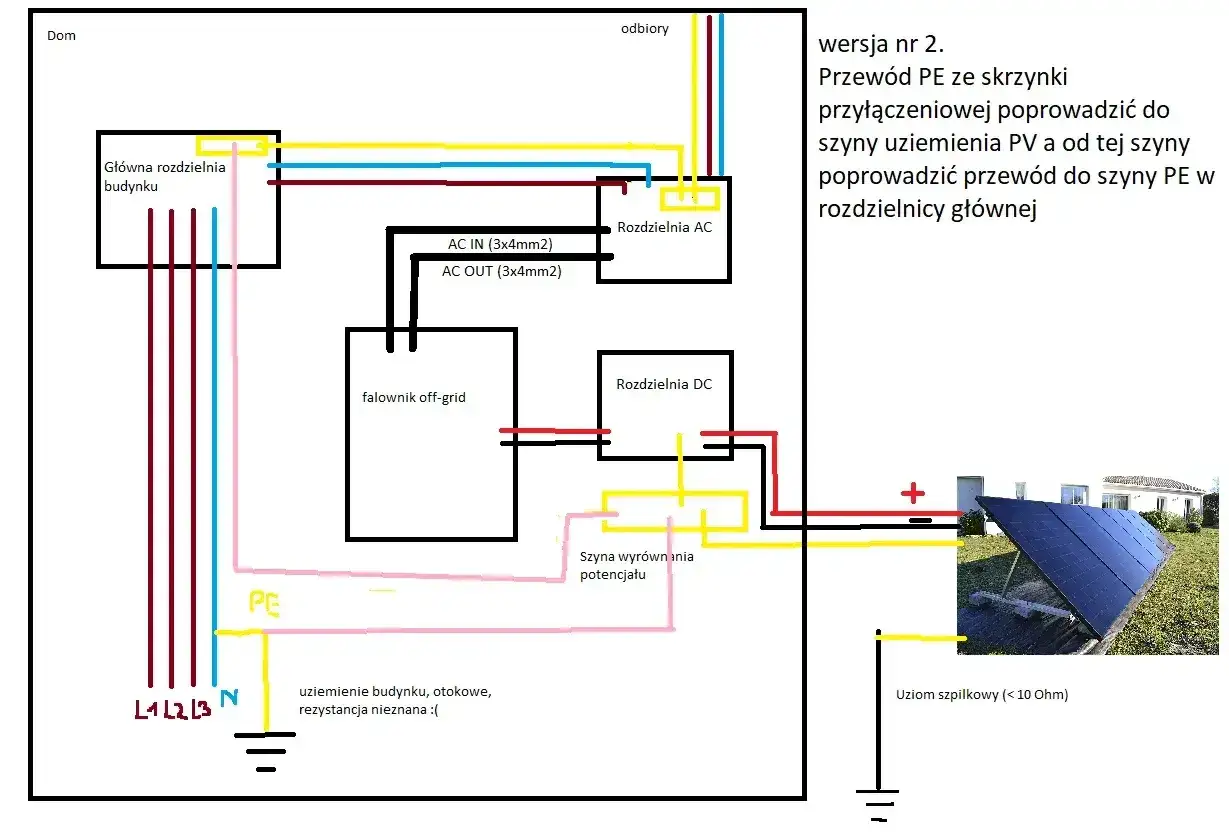

Najważniejsze rozróżnienie jest proste: bednarka nie zastępuje przewodu ochronnego w kablu, tylko buduje punkt odniesienia dla całej instalacji. Gdy w budynku pojawia się rozdzielnica, falownik fotowoltaiki, ograniczniki przepięć, metalowe rury albo ekranowane trasy kablowe, ten punkt robi się dużo ważniejszy niż sama „taśma w ziemi”.
Patrzę na to tak: jeśli uziom ma być naprawdę użyteczny, musi działać jako część całego systemu, a nie jako osobny detal zakopany przy fundamencie. Skoro wiadomo już, do czego służy, sensownie jest przejść do pytania, jaki wariant wybrać, żeby nie przepłacić i nie zaniżyć trwałości układu.
Jak dobrać przekrój i materiał bez przepłacania
W domach jednorodzinnych najczęściej spotyka się dwa rozmiary: 25x4 mm i 30x4 mm. To nie przypadek, bo oba warianty dają sensowny kompromis między wytrzymałością, odpornością na korozję i wygodą montażu. Ja zwykle nie szukam egzotycznych rozwiązań, jeśli nie ma do tego wyraźnego powodu w projekcie albo w trudnych warunkach gruntowych.
| Wariant | Parametry praktyczne | Zalety | Kiedy ma sens |
|---|---|---|---|
| Bednarka 25x4 mm | 100 mm² przekroju, około 0,785 kg/m, krążek 25 kg to mniej więcej 31 m | Lekka, łatwiejsza do gięcia, popularna w domach | Nowy dom, uziom otokowy, fundament, standardowa instalacja |
| Bednarka 30x4 mm | 120 mm² przekroju, około 0,96 kg/m, krążek 25 kg to mniej więcej 26 m | Większy zapas mechaniczny, nadal bardzo praktyczna przy montażu | Gdy chcesz mocniejszy materiał albo masz większe wymagania od instalacji |
| Wersja miedziowana lub nierdzewna | Wyższa odporność korozyjna, zwykle wyraźnie droższa | Lepsza trwałość w trudnym gruncie | Gleba agresywna chemicznie, inwestycja na bardzo długi czas, wymagające obiekty |
W aktualnych ofertach internetowych 25x4 mm i 30x4 mm kosztują zwykle około 9-10 zł za metr, a krążek 25 kg to mniej więcej 250 zł brutto. Różnica cenowa między tymi dwoma przekrojami bywa niewielka, więc nie kupuję większego tylko dlatego, że brzmi solidniej; patrzę przede wszystkim na warunki gruntu, sposób montażu i oczekiwaną trwałość. W 2026 nie opieram wyboru na starych katalogach sprzed dekady, tylko sprawdzam aktualne wymagania projektu i materiału, bo w tej części instalacji detale naprawdę mają znaczenie.
Jeśli grunt jest wilgotny i przewidywalny, ocynk ogniowy zwykle wystarcza. Gdy działka jest trudna, sucha albo narażona na silną korozję, rozważam materiał lepszy niż samo minimum, bo koszt wymiany po latach jest dużo większy niż dopłata na starcie. Z takim doborem łatwiej potem przejść do samego montażu i prowadzenia trasy razem z kablami w ziemi.
Jak prowadzić bednarkę razem z kablami w ziemi
W wykopie bednarka i kabel powinny mieć uporządkowaną trasę, a nie przypadkowe sąsiedztwo. Jeśli biegną razem, robię to tylko wtedy, gdy projekt i warunki budowy są jasne, bo później najgorsze są skręty, niespodziewane przecięcia i brak dokumentacji zdjęciowej. Gdy trasa uziomu zbliża się do kabli zasilających lub teletechnicznych, zachowuję porządek warstw i nie dociskam elementów tak, by uszkodzić izolację kabla.
- Głębokość układania zwykle zaczyna się od około 0,5 m, ale ostatecznie decyduje projekt i grunt.
- Łuki robię szerokie, bez ostrych załamań, bo potem trudniej o trwałe połączenie i kontrolę.
- Przy wejściu do budynku prowadzę możliwie krótki odcinek do GSW, zamiast rozciągać uziom po całej ścianie.
- Jeśli bednarka przecina się z trasą kabla, lepiej zrobić to czytelnie i pod kątem prostym, niż zostawiać przypadkowe skrzyżowania.
- Całą trasę warto sfotografować przed zasypaniem, bo po kilku latach nikt nie pamięta, gdzie dokładnie biegnie uziom.
To właśnie na etapie prowadzenia w ziemi najczęściej pojawia się różnica między instalacją „jakoś działającą” a instalacją, którą da się później serwisować i mierzyć bez zgadywania. Gdy trasa jest już przemyślana, zostaje najważniejsza rzecz techniczna, czyli sposób łączenia i zabezpieczenia styków.
Jak łączyć i zabezpieczać połączenia
Połączenia są ważniejsze, niż wielu wykonawców przyznaje na początku. W układzie uziemiającym nie chodzi o to, by metal tylko się stykał, ale by styk był trwały, przewodzący i odporny na korozję. Ja zwykle rozważam trzy metody: spawanie, zaciski albo zgrzewanie egzotermiczne.
| Metoda | Zalety | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Spawanie | Bardzo trwałe połączenie, dobre do układów ukrytych w gruncie | Uszkadza ocynk, więc trzeba odtworzyć ochronę antykorozyjną | Uziomy fundamentowe, otokowe, stałe połączenia bez planu rozbierania |
| Zaciski | Szybki montaż, możliwość kontroli i rozebrania | Nie każdy zacisk nadaje się do gruntu, trzeba sprawdzić zgodność z zastosowaniem | Punkty kontrolne, miejsca wymagające przeglądu lub modernizacji |
| Zgrzewanie egzotermiczne | Bardzo trwały styk, wysoka odporność na warunki pracy | Wymaga doświadczenia i odpowiednich materiałów | Instalacje, w których priorytetem jest żywotność i minimalna awaryjność |
Zgrzewanie egzotermiczne to łączenie metalu z użyciem reakcji termicznej, która daje bardzo mocny i trwały styk. Jeśli połączenie powstaje w miejscu, które zniknie pod ziemią, wybieram trwałość, nie wygodę montażu. Po spawaniu zawsze trzeba usunąć uszkodzoną warstwę cynku i zabezpieczyć metal przed korozją; inaczej oszczędza się na godzinie pracy, a potem traci na latach żywotności.
Zaciski mają sens tam, gdzie potrzebny jest punkt kontrolny albo rozbieralność, ale nie każdy element zaciskowy nadaje się do środowiska gruntowego. Najkrócej mówiąc: dobry uziom ma być trwały, przewidywalny i możliwy do pomiaru, a nie tylko „zamknięty w ziemi”. Skoro to już jasne, warto spojrzeć na błędy, które najczęściej psują cały efekt po kilku sezonach.
Najczęstsze błędy, które wychodzą dopiero po czasie
Tu wychodzi większość problemów, które potem wyglądają jak niewyjaśnione zakłócenia albo słabe parametry pomiarowe. Najczęściej winny nie jest sam grunt, tylko zbyt krótki odcinek, przypadkowe łączenia albo brak wyrównania potencjałów.
- Zbyt mało metrażu uziomu w słabym gruncie, szczególnie na suchych i piaszczystych działkach.
- Mieszanie materiałów bez kontroli korozji galwanicznej, na przykład stal z miedzią bez właściwych elementów pośrednich.
- Wprowadzenie bednarki prosto do rozdzielnicy zamiast do GSW przy niej.

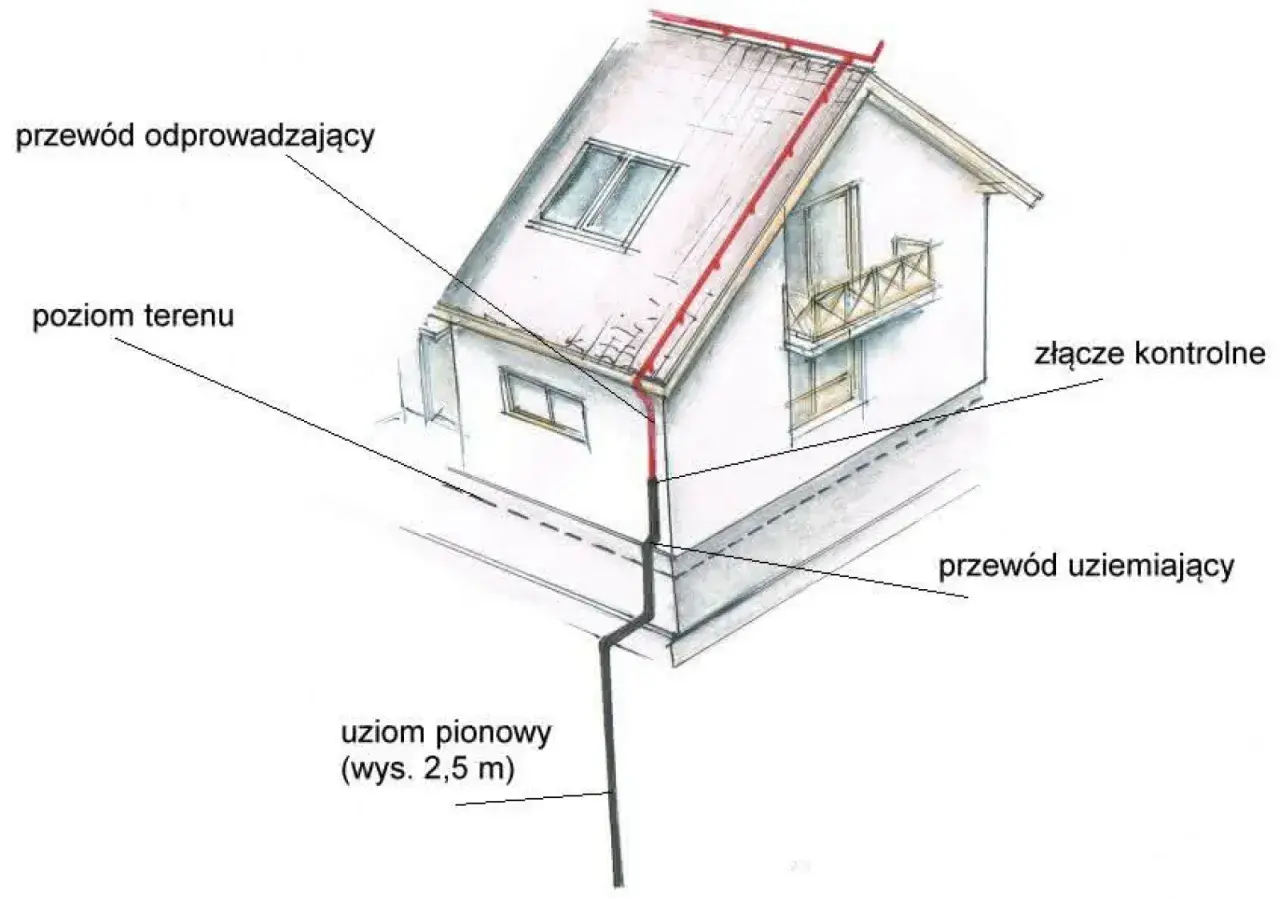

- Brak dostępnego punktu kontrolnego, przez co pomiar staje się udręką.
- Pominięcie zabezpieczenia miejsc ciętych i spawanych.
- Oczekiwanie, że jeden „magiczny” wynik w omach rozwiąże wszystko.
W praktyce sam opór uziemienia to tylko część obrazu. Liczy się też ciągłość połączeń, jakość wyrównania potencjałów i to, czy instalacja ma sens jako całość. Dlatego po montażu zawsze robię pomiar, a przy większych przeróbkach wracam do niego ponownie, zamiast ufać samej deklaracji wykonawcy.
To ważne zwłaszcza tam, gdzie w domu pracują czułe urządzenia, długie trasy kablowe, routery, automatyka albo instalacja fotowoltaiczna. Jeśli uziom ma chronić elektronikę, nie może być tylko „odhaczony” na etapie budowy. Zostaje więc pytanie, kiedy bednarka jest najlepszym rozwiązaniem, a kiedy lepiej połączyć ją z innym typem uziomu.
Kiedy bednarka nie wystarczy i co wtedy robię
Ja zwykle zaczynam od pytania, czy mówimy o nowym domu, modernizacji starego budynku czy o instalacji z fotowoltaiką i sporą liczbą kabli sterujących. To od tego zależy, czy bednarka ma pracować jako uziom fundamentowy, otokowy czy tylko jako część układu wspieranego przez szpilki.
- Uziom fundamentowy wybieram najchętniej przy nowym budynku, bo daje świetną bazę i korzysta z tego, że fundament i tak już powstaje.
- Uziom otokowy ma sens, gdy można poprowadzić ciągłą bednarkę wokół obiektu i chcesz równomiernie rozproszyć prąd w gruncie.
- Szpilki są wygodne przy modernizacji istniejącego domu albo tam, gdzie nie da się wykonać szerokiego wykopu.
- Układ mieszany bywa najlepszy na trudnym gruncie, bo łączy zalety kilku rozwiązań zamiast liczyć na jeden element.
Jeśli budynek ma dużo elektroniki, falownik PV, automatykę domową albo długie trasy kablowe, nie myślę o uziemieniu jako o dodatku. Traktuję je jak część architektury bezpieczeństwa: ma być proste, trwałe, mierzalne i odporne na realne warunki, a nie tylko dobrze wyglądać na etapie odbioru. Właśnie dlatego lepiej raz dobrze dobrać przekrój, trasę i sposób łączenia, niż później szukać przyczyny zakłóceń, przepięć albo słabych wyników pomiaru w gotowym domu.
