W instalacji elektrycznej ten stalowy płaskownik robi pracę, której zwykle nie widać, ale od której zależy spokój na lata: odprowadza ładunki do ziemi, wyrównuje potencjały i pomaga chronić kable, rozdzielnicę oraz urządzenia przed skutkami przepięć. Bednarka to stalowy płaskownik, który w praktyce najczęściej pracuje jako uziom, element połączeń wyrównawczych albo część instalacji odgromowej. W tym tekście pokazuję, kiedy ma sens, jak dobrać materiał i przekrój, z czym wolno ją łączyć oraz jakie błędy najczęściej psują cały efekt.
Najważniejsze fakty o stalowym płaskowniku do uziemienia
- Najczęściej spotkasz przekroje 30x4, 40x4 i 40x5, a w domach jednorodzinnych 30x4 bywa najrozsądniejszym punktem startu.
- Ocynk ogniowy jest zwykle tańszy, miedziowana wersja kosztuje dużo więcej, ale bywa sensowna tam, gdzie grunt jest trudniejszy.
- Liczy się nie tylko sam materiał, ale też ciągłość połączeń, osprzęt i możliwość późniejszego pomiaru.
- W dobrze zrobionym układzie płaskownik współpracuje z GSU, przewodami PE, ochronnikami przepięć i metalowymi elementami budynku.
- Najczęstszy błąd to traktowanie tego elementu jak zwykłego kawałka stali zamiast części całego systemu ochrony.
Co to właściwie jest i kiedy ma sens
W najprostszych słowach chodzi o stalową taśmę o spłaszczonym prostokątnym przekroju, używaną tam, gdzie trzeba bezpiecznie i trwale odprowadzać prąd do ziemi albo połączyć metalowe elementy budynku w jeden układ potencjałów. W instalacjach kablowych to nie jest zamiennik przewodu ochronnego, tylko element, który wspiera ochronę całego systemu. Dzięki temu zyskujesz stabilniejszy punkt odniesienia dla ochronników, rozdzielnicy i metalowych części konstrukcji.
W budownictwie taki płaskownik bywa wykorzystywany w trzech rolach: jako uziom fundamentowy, jako uziom otokowy oraz jako element połączeń wyrównawczych. W nowych domach najwygodniej zaplanować go od razu w fundamencie, bo wtedy pracuje latami bez dostępu z zewnątrz. W starszych budynkach częściej robi się obejście wokół obiektu albo łączy istniejące metalowe elementy z główną szyną uziemiającą.
W praktyce nie patrzę na to jak na „metal do ziemi”, tylko jak na część ochrony przeciwporażeniowej i przeciwprzepięciowej. Jeżeli w budynku pracują kable zasilające, rozdzielnica i sprzęt elektroniczny, dobrze wykonane uziemienie ma realny wpływ na bezpieczeństwo oraz na to, jak instalacja znosi awarie i burze. Z tego powodu warto od razu sprawdzić, gdzie ten element będzie pracował, a nie dopiero później dopasowywać go do reszty układu.
Skoro wiadomo już, po co ten element w ogóle istnieje, warto zobaczyć, w jakich miejscach sprawdza się najlepiej i kiedy rzeczywiście daje przewagę.
Gdzie sprawdza się w domu, kablach i konstrukcji
Największy sens ma tam, gdzie trzeba połączyć kilka metalowych części w jeden przewodzący układ albo zapewnić drogę odpływu prądu o małej rezystancji. W domu jednorodzinnym zwykle chodzi o fundament, otok wokół budynku, szynę wyrównawczą i połączenie z rozdzielnicą. W obiektach technicznych dochodzą jeszcze trasy kablowe, stelaże, konstrukcje stalowe i obudowy urządzeń.
Nowy dom i fundament

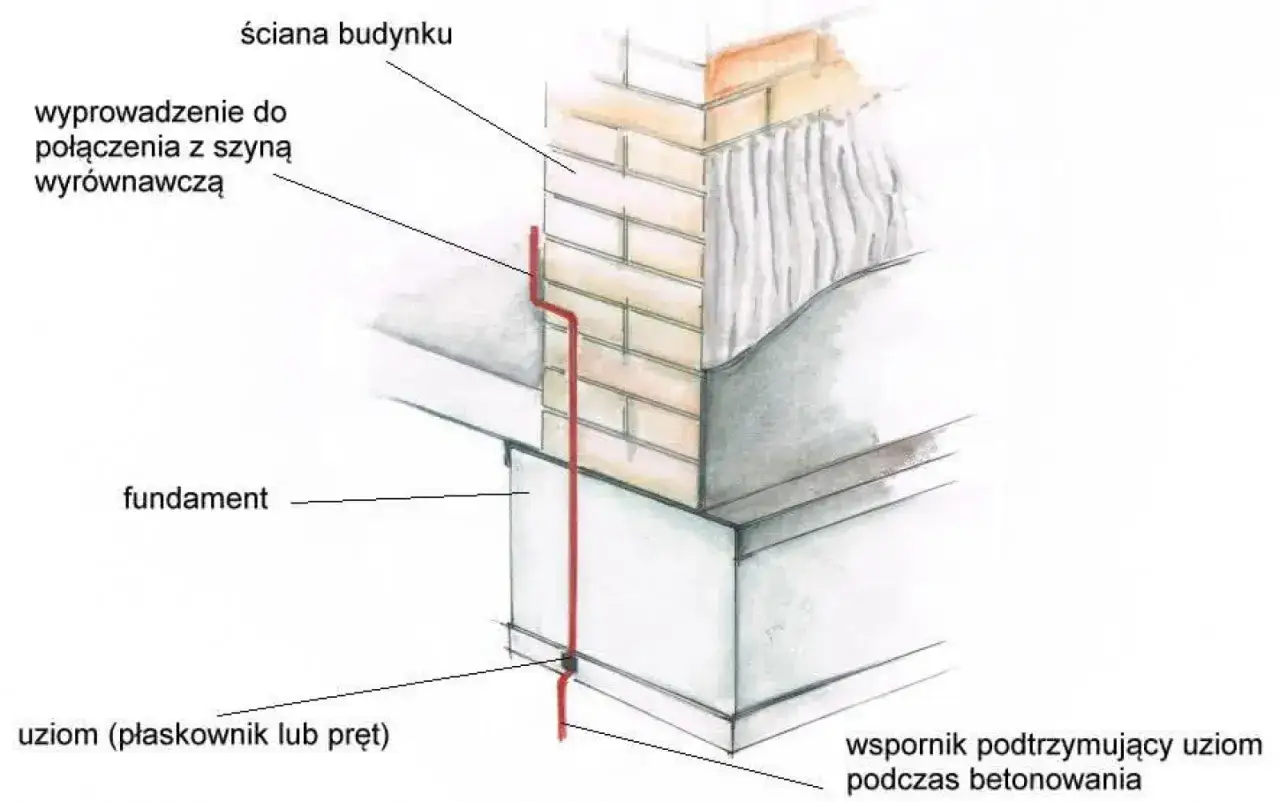

Jeśli budynek dopiero powstaje, fundament daje najlepsze warunki do wykonania trwałego uziomu. Element układa się tak, żeby został trwale związany z konstrukcją i osłonięty betonem, a potem wyprowadza się go do punktu, z którego można połączyć cały układ z instalacją wewnętrzną. To rozwiązanie lubię najbardziej, bo po wykończeniu nie trzeba już rozkopywać terenu ani kombinować z prowizorycznymi poprawkami.
Modernizacja starej instalacji
W starszych domach często nie ma dobrze przygotowanego uziomu fundamentowego albo jest on niedostępny. Wtedy stosuje się otok albo uzupełnia system dodatkowymi uziomami, które poprawiają warunki pracy całej instalacji. Taki wariant ma sens szczególnie wtedy, gdy chcesz podłączyć ochronniki przepięć, poprawić połączenia wyrównawcze i uporządkować instalację kablową bez generalnego remontu budynku.
Przeczytaj również: Na jakiej głębokości kabel elektryczny? Kluczowe wymagania i zasady
Metalowe trasy i elementy techniczne
W halach, kotłowniach, serwerowniach i pomieszczeniach technicznych ta taśma bywa łącznikiem między konstrukcją stalową, korytami kablowymi, obudowami urządzeń i szyną wyrównawczą. To ważne, bo metalowe elementy mogą wprowadzać różne potencjały, a przy uszkodzeniu albo przepięciu robi się z tego realny problem. Dobrze wykonane połączenie ogranicza ryzyko niebezpiecznego napięcia dotykowego i poprawia zachowanie całej instalacji.
Jeżeli zastosowanie jest już jasne, można przejść do najważniejszej decyzji technicznej: z jakiego materiału i w jakim przekroju wybrać płaskownik, żeby nie przepłacić, ale też nie oszczędzić na trwałości.
Jak dobrać materiał, przekrój i powłokę
W tym miejscu najłatwiej popełnić błąd, bo na pierwszy rzut oka wszystkie warianty wyglądają podobnie. Ja patrzę na trzy rzeczy: środowisko pracy, wymagany przekrój i jakość zabezpieczenia antykorozyjnego. Dla części domowych i wielu inwestycji prywatnych wystarcza stal ocynkowana, ale przy trudniejszym gruncie albo dłuższej perspektywie eksploatacji warto rozważyć wersję miedziowaną lub nierdzewną.
| Wariant | Typowe zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Ocynkowana 30x4 | Dom jednorodzinny, uziom fundamentowy, otok | Dobry stosunek ceny do jakości, łatwa dostępność | W agresywnym gruncie starzeje się szybciej |
| Miedziowana 40x4 | Obiekty bardziej wymagające, dłuższa eksploatacja | Lepsza odporność na korozję i duży zapas trwałości | Wyraźnie wyższy koszt |
| Nierdzewna | Środowisko silnie korozyjne, wilgoć, trudny grunt | Najlepsza odporność materiałowa | Najdroższa opcja, nie zawsze potrzebna |
Najczęściej spotykane przekroje mają sens nie bez powodu. W praktyce 30x4 daje 120 mm² przekroju, 40x4 już 160 mm², a 40x5 dochodzi do 200 mm². To nie są przypadkowe liczby: większy przekrój oznacza większą sztywność, lepszą odporność mechaniczną i większy margines w bardziej wymagających układach. Powłoka cynkowa rzędu 500 g/m² jest dobrym punktem odniesienia przy wersjach ocynkowanych, bo właśnie ona decyduje o tym, jak długo stal wytrzyma w gruncie.
Jeśli mam wybrać wariant do zwykłego domu, zwykle zaczynam od 30x4, a po 40x4 sięgam wtedy, gdy układ jest większy, bardziej narażony albo od początku ma pracować jako część ochrony odgromowej. Warto też pamiętać, że sam metal kupuje się zwykle w krążkach około 25 kg lub 50 kg, więc materiał trzeba dobrać nie tylko technicznie, ale i logistycznie. Z tego miejsca już prosta droga do pytania, jak to wszystko spiąć z kablami i rozdzielnicą.
Jak połączyć ją z kablami i rozdzielnicą

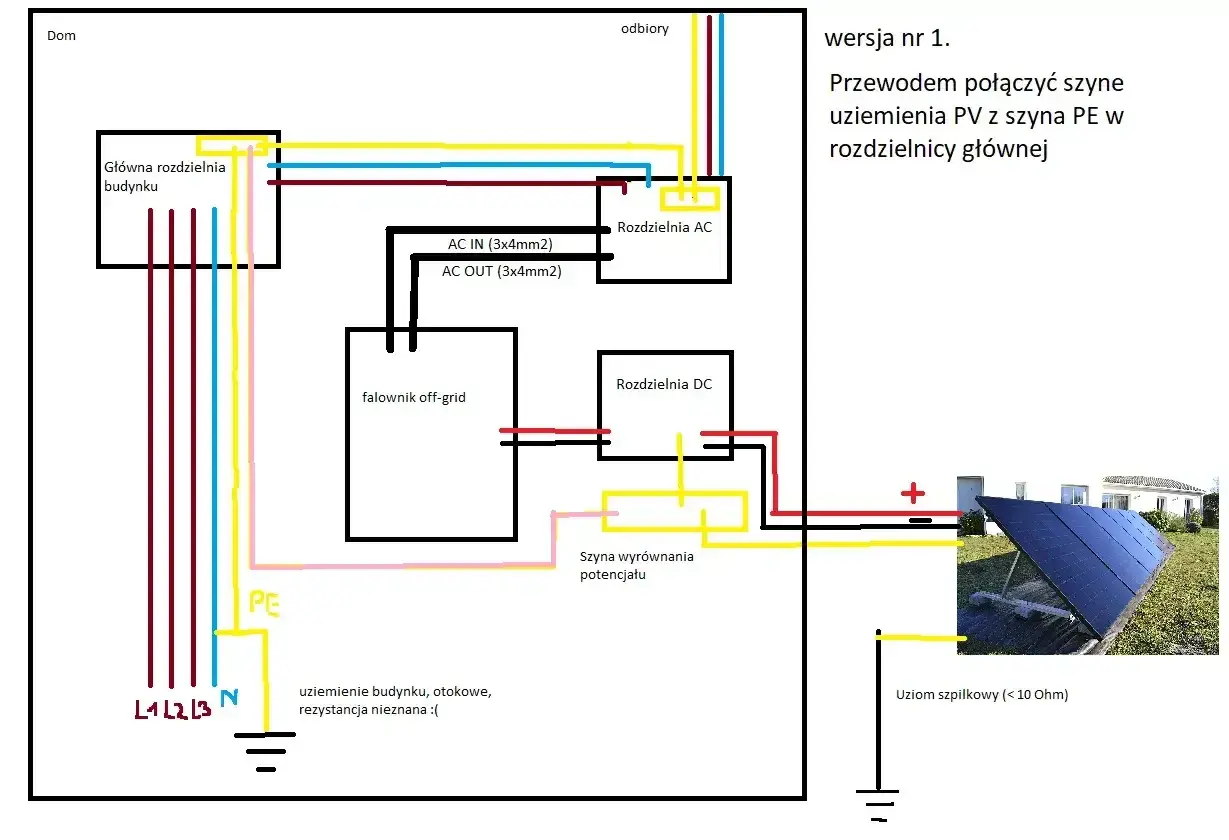

Tu wchodzi GSU, czyli główna szyna uziemiająca: punkt zbiorczy, do którego trafiają uziom, przewód PE i połączenia wyrównawcze. Ja traktuję ją jak centrum całego układu, bo od niej zależy, czy metalowe elementy budynku i instalacji będą miały zbliżony potencjał. W praktyce właśnie stąd wychodzi się do ochronników przepięć, szyny PE i innych części instalacji kablowej.
Najzdrowszy układ to taki, w którym po drodze jest czytelny punkt kontrolny. Złącze kontrolne pozwala rozłączyć obwód na czas pomiarów, bez rozkuwania ściany i bez demontażu całego połączenia. To detal, ale bardzo ważny, bo dzięki niemu instalacja zostaje serwisowalna i da się sprawdzić jej parametry po latach.
Do samej rozdzielnicy nie prowadziłbym tego „na skróty”, jeśli po drodze brakuje przemyślanego miejsca na pomiar i odpowiednich zacisków. Im krótsza i prostsza droga do szyny głównej, tym lepiej, bo przy przepięciach każdy zbędny łuk i każdy nadmiar długości zwiększa problemy. Przy ogranicznikach przepięć typu 1 lub 1+2 często spotyka się przewód Cu 16 mm², a do PE co najmniej 10 mm² Cu, ale ostateczny dobór trzeba zawsze sprawdzić w projekcie i instrukcji producenta.
Jeżeli w budynku są też koryta kablowe, metalowe rury, obudowy urządzeń albo stalowe elementy konstrukcji, dobrze jest włączyć je do połączeń wyrównawczych. Właśnie wtedy cała instalacja przestaje być zbiorem oddzielnych części, a zaczyna działać jak jeden układ. Kiedy połączenia są zrobione źle, problem zwykle wychodzi dopiero później, więc warto od razu znać najczęstsze pułapki.
Najczęstsze błędy, które psują efekt
- Mieszanie niepasujących materiałów - stal, miedź i wilgotny grunt nie zawsze lubią się bez odpowiednich złączy. Źle dobrany osprzęt potrafi przyspieszyć korozję bardziej niż sam upływ czasu.
- Brak ciągłości połączeń - przerwa w spawie, słaby zacisk albo połączenie przykryte farbą to problem, którego nie widać z zewnątrz. Pomiar wychwyci go szybciej niż oględziny.
- Zbyt długa droga do szyny głównej - w ochronie przeciwprzepięciowej długość przewodów ma znaczenie większe, niż zwykle zakłada inwestor. Im prościej, tym lepiej.
- Brak punktu pomiarowego - bez miejsca, które da się rozłączyć, każdy późniejszy test robi się trudny i drogi. To typowy błąd przy robieniu instalacji „na oko”.
- Traktowanie uziemienia jak ozdoby - sam metal w ziemi nie załatwia sprawy, jeśli nie ma dobrych złączy, właściwej szyny i sensownego połączenia z ochronnikami oraz PE.
Najgorsze w tych błędach jest to, że często przez długi czas nic złego się nie dzieje. Problem wychodzi dopiero przy pomiarze, burzy albo awarii urządzenia, więc właśnie na etapie montażu trzeba zachować dyscyplinę. Skoro już wiadomo, czego unikać, przydaje się jeszcze zimne spojrzenie na koszty.
Ile kosztuje i co realnie podnosi cenę
Cena zależy przede wszystkim od materiału, przekroju i formy sprzedaży. Na rynku widać dziś dużą rozpiętość, ale sam kierunek jest bardzo czytelny: stal ocynkowana pozostaje wyraźnie tańsza od miedziowanej, a osprzęt potrafi dołożyć do całości więcej, niż wielu inwestorów zakłada na początku.
| Wariant | Orientacyjna cena materiału | Co to oznacza w praktyce |
|---|---|---|
| Ocynkowana 30x4 | około 8 zł/m | Najlepszy punkt startu dla typowego domu i krótszych odcinków uziemiających |
| Miedziowana 40x4 | około 54 zł/m | Dużo droższa, ale sensowna tam, gdzie liczy się długowieczność i trudniejsze warunki |
| Osprzęt i złącza | dodatkowo kilkadziesiąt do kilkuset zł | Kontrolka, zaciski, łączenia, mocowania, dostęp serwisowy |
Jeśli ktoś patrzy tylko na cenę samego metalu, łatwo przecenić oszczędność wynikającą z wyboru tańszego wariantu. W realnym budżecie większą różnicę robią poprawne złącza, robocizna i ewentualne prace ziemne, więc materiał nie powinien być jedynym kryterium decyzji. Z tej perspektywy dobrze jest na końcu zrobić prostą kontrolę, zanim wszystko zostanie zakryte tynkiem, betonem albo ziemią.
Co sprawdziłbym przed montażem, żeby nie poprawiać po wykończeniu
- Czy budynek ma przewidziany uziom fundamentowy, czy trzeba robić otok lub uzupełnienie.
- Czy GSU będzie miała krótką i czytelną drogę do punktu połączenia z uziomem.
- Czy grunt nie wymaga materiału o lepszej odporności korozyjnej niż zwykły ocynk.
- Czy złącza, zaciski i elementy mocujące są przeznaczone do tego samego systemu.
- Czy po zakończeniu prac zostanie dostęp do miejsca pomiarowego.
- Czy metalowe rury, trasy kablowe i obudowy urządzeń zostały uwzględnione w połączeniach wyrównawczych.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to taką: w tym fragmencie instalacji nie wygrywa najbardziej efektowne rozwiązanie, tylko to, które daje trwałą ciągłość, sensowny pomiar i krótką drogę do szyny głównej. W domu i przy trasach kablowych właśnie to najczęściej decyduje o tym, czy układ jest naprawdę bezpieczny, czy tylko wygląda solidnie na etapie odbioru.
