Prawo Ohma porządkuje jedną z najważniejszych zależności w elektryce: jeśli znamy napięcie, natężenie albo opór, resztę można obliczyć bez zgadywania. W praktyce pomaga to ocenić, ile prądu popłynie przez obwód, czy element się nie przegrzeje i dlaczego dwa pozornie podobne układy zachowują się zupełnie inaczej. Przy sprzęcie, zasilaczach, przewodach i prostych układach elektronicznych ta zależność naprawdę oszczędza błędów.
Najważniejsze rzeczy o zależności między napięciem, prądem i oporem
- U = I × R to podstawowy zapis zależności, a po przekształceniu dostajesz też I = U / R i R = U / I.
- Im większe napięcie przy stałym oporze, tym większe natężenie prądu.
- Opór przewodnika zależy nie tylko od materiału, ale też od długości, przekroju i temperatury.
- W realnych obwodach liczy się także moc, bo to ona odpowiada za grzanie elementów.
- Nie każdy element zachowuje się liniowo, więc żarówka, dioda czy półprzewodnik mogą odstawać od prostego modelu.
Jak czytać zależność między napięciem, prądem i oporem

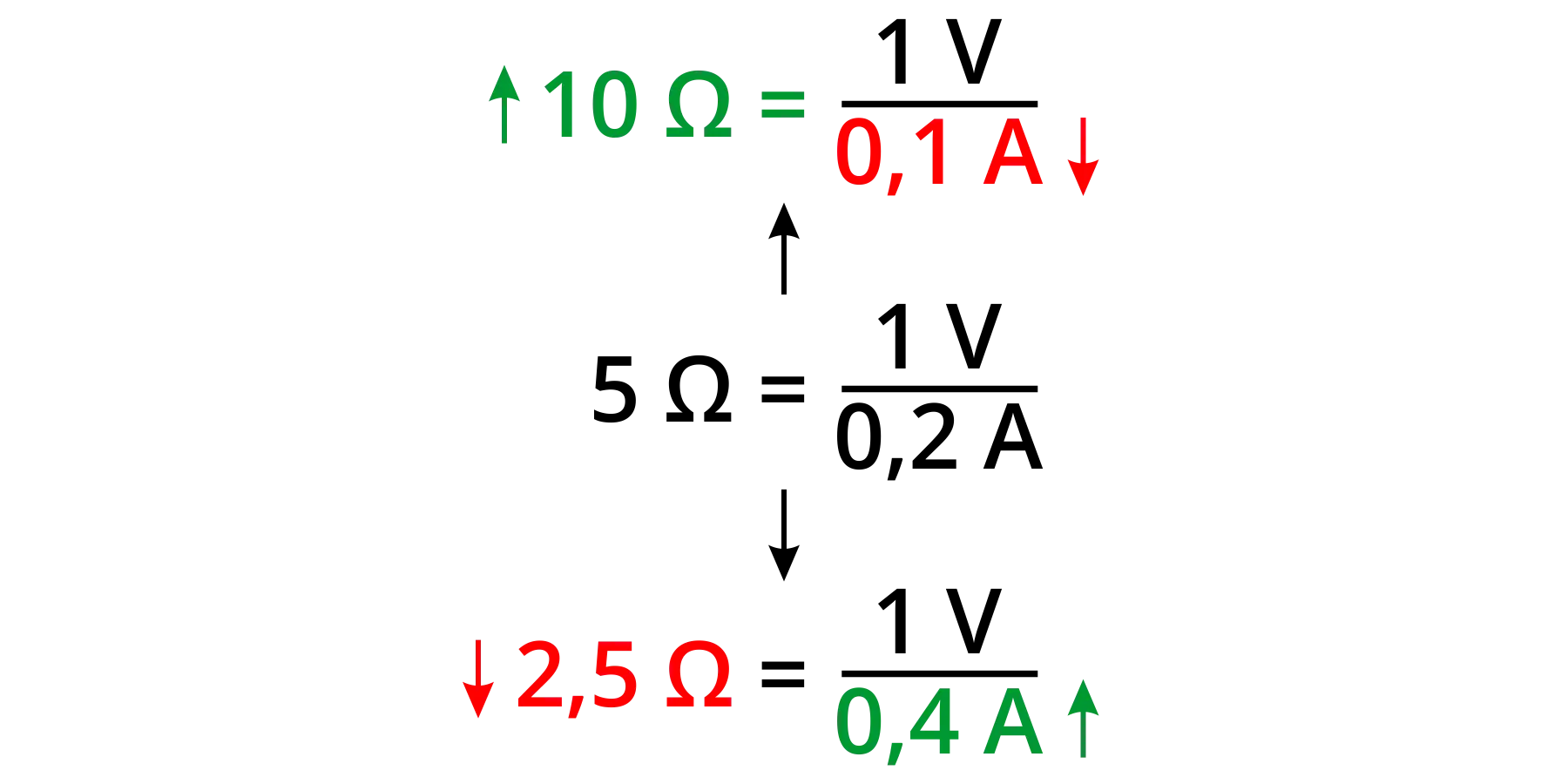

Najprościej ujmuję to tak: napięcie jest „naporem”, który pcha ładunki, natężenie opisuje, ile ładunku płynie w czasie, a opór mówi, jak mocno przewodnik hamuje ten przepływ. Zależność zapisujemy wzorem U = I × R. Jeśli znasz dwie wartości, trzecią liczysz od razu. Ja lubię patrzeć na to jak na zwykłą zależność przyczynowo-skutkową: przy stałym oporze wzrost napięcia daje wzrost prądu, a przy stałym napięciu większy opór ogranicza prąd.
| Symbol | Co oznacza | Jednostka | Jak to rozumieć w praktyce |
|---|---|---|---|
| U | napięcie | V | Różnica potencjałów, która „wypycha” prąd |
| I | natężenie prądu | A | Ilość ładunku przepływającego w czasie |
| R | opór elektryczny | Ω | Miara tego, jak trudno prądowi przepłynąć |
Jeden om oznacza taki opór, przy którym napięcie 1 V wywołuje prąd 1 A. To brzmi szkolnie, ale w praktyce daje bardzo prosty punkt odniesienia: jeśli coś ma niski opór, przy tym samym napięciu puści więcej prądu; jeśli opór jest wysoki, prąd będzie mniejszy. Właśnie dlatego warto najpierw „zobaczyć” układ w głowie, a dopiero potem liczyć szczegóły. Następny krok to przejście od samej zależności do konkretnych obliczeń.
Jak liczyć wartości bez zgadywania
Gdy zaczynam liczenie obwodu, najpierw sprawdzam, co jest znane: napięcie źródła, opór odbiornika czy maksymalny prąd, który układ może bezpiecznie przyjąć. Potem wybieram odpowiednią postać wzoru. To jest zwykle szybsze niż próba „zgadnięcia” wyniku z doświadczenia.
| Znane dane | Wzór | Wynik | Co to pokazuje |
|---|---|---|---|
| U = 5 V, R = 10 Ω | I = U / R | 0,5 A | Mały opór przy stałym napięciu daje umiarkowany prąd |
| U = 12 V, R = 4 Ω | I = U / R | 3 A | Prąd rośnie szybko, więc trzeba sprawdzić też moc elementu |
| U = 230 V, I = 16 A | R = U / I | 14,375 Ω | W praktyce potrzebny jest opór co najmniej około 15 Ω, aby nie przekroczyć limitu prądu |
W obwodach technicznych nie zatrzymuję się na samym natężeniu. Od razu sprawdzam też moc, bo ona mówi, ile energii zamienia się w ciepło lub pracę użyteczną. Obowiązują tu dwa bardzo przydatne zapisy: P = U × I oraz, po podstawieniu, P = U² / R albo P = I² × R. To ważne, bo przy stałym napięciu niższy opór oznacza wyższy prąd i zwykle większe grzanie. A żeby te obliczenia były wiarygodne, trzeba jeszcze wiedzieć, skąd bierze się sam opór przewodnika.
Co wpływa na opór przewodnika
Opór nie bierze się znikąd. Dla jednorodnego przewodnika można go opisać wzorem R = ρ × l / S, gdzie ρ to opór właściwy materiału, l to długość przewodnika, a S to pole jego przekroju. Ja traktuję ten wzór jak praktyczną mapę: jeśli wydłużasz przewód, opór rośnie; jeśli zwiększasz przekrój, opór maleje.
| Co zmienia opór | Jaki jest efekt | Dlaczego to ma znaczenie |
|---|---|---|
| Materiał | Różne substancje mają różną rezystywność | Miedź przewodzi lepiej niż większość stopów oporowych, dlatego tak często trafia do kabli |
| Długość przewodu | Im dłuższy przewód, tym większy opór | W dłuższych trasach rosną straty energii i spadki napięcia |
| Przekrój | Grubszy przewód ma mniejszy opór | To powód, dla którego przy większych prądach stosuje się grubsze żyły |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Rozgrzany przewód lub rezystor nie zachowuje się tak samo jak zimny |
W praktyce to widać choćby na cienkich kablach ładowania: przy wyższym obciążeniu szybciej robią się ciepłe, a na końcu przewodu pojawia się spadek napięcia. To już nie jest teoria z podręcznika, tylko codzienna elektronika. I właśnie tutaj wychodzi na jaw najważniejsze ograniczenie prostego modelu: nie każdy element zachowuje się jak idealny opornik. Następny krok to rozróżnienie elementów liniowych i tych, które zmieniają się wraz z warunkami pracy.
Gdzie to równanie przestaje wystarczać
Zależność jest bardzo dobra dla elementów liniowych, czyli takich, których opór pozostaje w przybliżeniu stały w dopuszczalnym zakresie pracy. Wtedy wykres prądu od napięcia jest linią prostą. Problem zaczyna się tam, gdzie temperatura, budowa materiału albo sposób przewodzenia zmieniają sam opór. Wtedy proste liczenie nadal bywa użyteczne, ale nie opisuje całego zachowania elementu.
| Rodzaj elementu | Jak się zachowuje | Co z tego wynika |
|---|---|---|
| Rezystor | W szerokim zakresie ma prawie stały opór | Da się go liczyć prostym wzorem z dużą dokładnością |
| Przewód metalowy | W ograniczonym zakresie zachowuje się liniowo, ale przy grzaniu opór rośnie | Przy dużych prądach trzeba brać pod uwagę temperaturę |
| Żarówka | Włókno nagrzewa się i zmienia opór w trakcie pracy | Startowy prąd i prąd ustalony nie są takie same |
| Dioda | Przewodzi wyraźnie dopiero po przekroczeniu określonych warunków | Nie opisuje jej stały opór, tylko charakterystyka nieliniowa |
Ja zwykle zwracam uwagę właśnie na to rozróżnienie, bo od niego zależy, czy prosta kalkulacja wystarczy, czy trzeba zajrzeć do charakterystyki elementu. W żarówce opór zmienia się wraz z temperaturą włókna, a w diodzie prąd potrafi wzrosnąć bardzo gwałtownie po przekroczeniu pewnego progu. Wniosek jest prosty: wzór działa świetnie, ale tylko wtedy, gdy wiesz, z jakim elementem masz do czynienia. Kiedy przechodzimy od teorii do sprzętu, liczy się już nie tylko wynik z równania, ale też moc i margines bezpieczeństwa.
Jak wykorzystać tę zależność przy doborze zasilacza, przewodu i zabezpieczenia
W praktyce najczęściej chodzi o trzy rzeczy: czy zasilacz da radę, czy przewód się nie przegrzeje i czy zabezpieczenie zareaguje wtedy, kiedy powinno. Ja zawsze zaczynam od maksymalnego prądu, bo to on najczęściej decyduje o trwałości układu. Potem sprawdzam moc, a dopiero na końcu patrzę na wygodę użytkowania czy zapas parametrów.
- Policz prąd z wzoru I = U / R albo sprawdź go w specyfikacji urządzenia.
- Porównaj wynik z dopuszczalnym prądem zasilacza, przewodu i elementu.
- Sprawdź moc strat, bo nawet poprawny prąd może oznaczać zbyt duże grzanie.
- Zostaw zapas, jeśli obciążenie jest zmienne, startuje impulsowo albo mocno się nagrzewa.
W prostych układach przyjmuję zwykle zapas rzędu 20-30 procent, jeśli obciążenie jest stabilne. Przy silnikach, grzałkach, elektronice impulsowej i długich przewodach daję więcej, bo rozruch, skoki poboru i spadki napięcia potrafią zaskoczyć bardziej niż sam wynik z obliczeń. To samo dotyczy bezpieczników: nie służą do „pracy na granicy”, tylko do odcięcia obwodu, gdy coś zaczyna iść w złą stronę. Na koniec zostają trzy błędy, które najczęściej psują obliczenia w obwodzie.
Trzy błędy, które najczęściej psują obliczenia w obwodzie
- Zakładanie, że samo napięcie mówi, jaki popłynie prąd. Nie mówi, bo bez oporu wynik jest niepełny.
- Traktowanie każdego elementu jak idealnego rezystora. Żarówka, dioda czy półprzewodnik nie zachowują się liniowo.
- Pomijanie mocy. Nawet poprawny prąd może być za duży dla małego elementu, który nie odprowadzi ciepła.
Jeśli pamiętasz te trzy rzeczy, zależność między napięciem, natężeniem i oporem przestaje być szkolnym wzorem, a staje się normalnym narzędziem do oceny, czy układ zadziała bezpiecznie i przewidywalnie. W praktyce właśnie to jest największa wartość tej zasady.
