Przekaźnik to jeden z tych elementów, które wyglądają niepozornie, a w praktyce robią dużą różnicę w sterowaniu obwodami elektrycznymi. Pozwala małym sygnałem włączać lub wyłączać większe obciążenia, a przy okazji odseparować elektronikę sterującą od strony mocy. W tym tekście wyjaśniam, jak działa, jakie ma odmiany, jak go dobrać i na co uważać przy podłączeniu.
Najkrótsza droga do zrozumienia przekaźnika
- Przekaźnik przełącza obwód za pomocą sygnału sterującego, więc pozwala rozdzielić elektronikę od obciążenia.
- W klasycznej wersji elektromagnetycznej cewka porusza stykami NO, NC lub CO.
- Najczęściej spotkasz odmiany elektromagnetyczne, półprzewodnikowe, bistabilne, czasowe i bezpieczeństwa.
- Przy doborze liczą się przede wszystkim napięcie cewki, obciążalność styków, rodzaj obciążenia i sposób montażu.
- Najczęstszy błąd to zbyt mały zapas prądowy albo użycie złego typu elementu do danego zadania.
Co robi przekaźnik w obwodzie i dlaczego w ogóle się go stosuje
Ja patrzę na przekaźnik przede wszystkim jak na bezpieczny pośrednik między sterowaniem a zasilaniem. Mały prąd z mikrokontrolera, sterownika PLC, czujnika albo przycisku uruchamia cewkę, a ta z kolei przełącza osobny tor zasilania. Dzięki temu w jednym układzie można sterować obciążeniem o zupełnie innych parametrach niż sygnał sterujący.
To rozwiązanie ma trzy mocne strony. Po pierwsze, izoluje obwody, więc elektronika sterująca nie „widzi” bezpośrednio całej mocy odbiornika. Po drugie, pozwala użyć delikatnego wyjścia logicznego do uruchomienia lampy, wentylatora, elektrozaworu czy pompki. Po trzecie, upraszcza projektowanie instalacji, bo zamiast prowadzić grube przewody do każdego przycisku, można sterować lokalnie i rozsądnie rozdzielać obciążenia.
W praktyce bardzo często używa się go w automatyce domowej, rozdzielnicach, układach HVAC, prostych systemach oświetlenia i w projektach DIY. Gdy jednak obciążenie robi się naprawdę duże, zwłaszcza przy silnikach, grzałkach czy trójfazowych odbiornikach, zwykły przekaźnik bywa za słaby i wtedy lepiej wejść w stronę stycznika. To prowadzi wprost do tego, co dzieje się w samym elemencie i skąd biorą się oznaczenia na obudowie.
Jak działa przekaźnik elektromagnetyczny

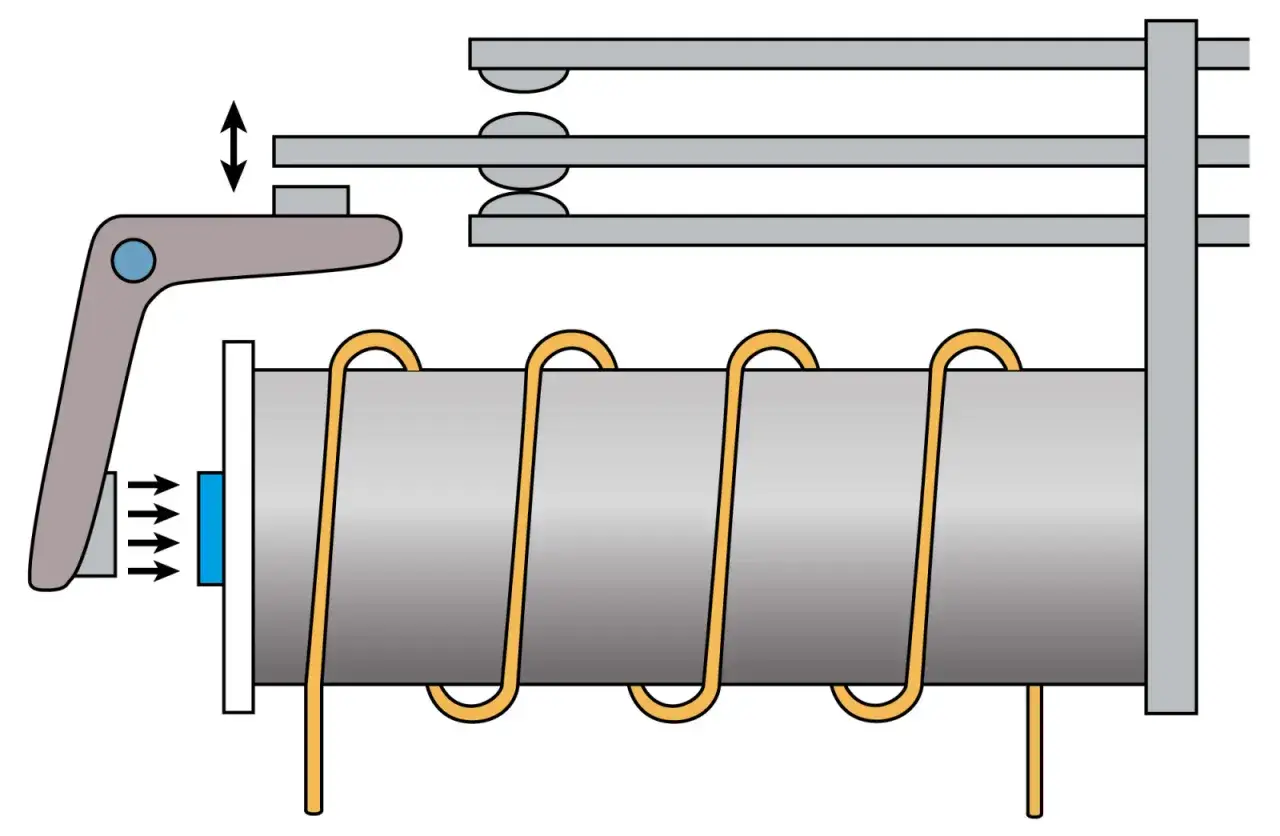

W klasycznym modelu są cztery kluczowe części: cewka, rdzeń, ruchomy element i styki. Po podaniu napięcia na cewkę powstaje pole magnetyczne, które przyciąga kotwicę i przełącza styki. Po odłączeniu zasilania sprężyna wraca układ do stanu spoczynkowego. Całość dzieje się w ułamku sekundy, zwykle w czasie od kilku do kilkudziesięciu milisekund.
W oznaczeniach zacisków najczęściej spotkasz A1 i A2 dla cewki oraz oznaczenia styków w stylu 11-12-14. To nie jest detal wyłącznie dla elektryków z uprawnieniami. Jeśli montujesz automatykę domową, szafkę sterującą albo prosty moduł zasilający, znajomość tych symboli oszczędza mnóstwo czasu i zmniejsza ryzyko pomyłki.
| Oznaczenie | Znaczenie | Po co je znać |
|---|---|---|
| A1 / A2 | Cewka | Tu podajesz napięcie sterujące |
| 11 / 12 / 14 | Styk przełączny | 11 to wspólny, 12 to NC, 14 to NO |
| 21 / 22 / 24 | Drugi zestyk | Przydaje się, gdy jeden element ma sterować kilkoma torami |
W praktyce najważniejsze są trzy konfiguracje styków. NO jest normalnie otwarty, więc po zasileniu cewki obwód się zamyka. NC jest normalnie zamknięty, więc po zasileniu cewki obwód się rozwiera. CO to styk przełączny, czyli taki, który przerzuca tor z jednego wyjścia na drugie. Gdy rozumiesz tę logikę, łatwiej dobrać typ przekaźnika do konkretnego zadania. I właśnie o tym jest następna sekcja.
Rodzaje przekaźników i kiedy który ma sens
Nie każdy przekaźnik rozwiązuje ten sam problem. W katalogach spotkasz kilka odmian, które różnią się konstrukcją, szybkością działania, trwałością i zachowaniem pod obciążeniem. Dla czytelności zebrałem je w prostej tabeli.
| Typ | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Elektromagnetyczny | Uniwersalny, prosty, daje pełne odseparowanie obwodów | Ma części ruchome, więc zużywa się mechanicznie | Oświetlenie, mała automatyka, sterowanie urządzeniami |
| Półprzewodnikowy SSR | Cichy, szybki, odporny na wibracje | Ma upływność i wydziela ciepło, więc czasem wymaga chłodzenia | Duża liczba cykli, grzałki, szybkie przełączanie |
| Bistabilny | Utrzymuje stan po zaniku zasilania cewki | Wymaga przemyślanej logiki sterowania | Oświetlenie, oszczędność energii, układy impulsowe |
| Czasowy | Wprowadza opóźnienie załączenia lub wyłączenia | Nie zastępuje zwykłego łącznika w prostych obwodach | Wentylacja, sekwencje startu, sterowanie czasowe |
| Bezpieczeństwa | Lepsza kontrola krytycznych torów i stanów awaryjnych | Wymaga poprawnego projektu całego układu | Wyłączniki awaryjne, osłony, obwody bezpieczeństwa |
Jak dobrać przekaźnik do konkretnego projektu
Przy doborze zawsze sprawdzam kilka rzeczy w tej samej kolejności. Najpierw napięcie cewki, potem rodzaj styków, a dopiero na końcu dodatki, takie jak wskaźnik stanu, gniazdo czy sposób montażu. To oszczędza nerwy, bo najwięcej pomyłek bierze się z patrzenia tylko na jeden parametr, zwykle na sam prąd.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Napięcie cewki | Musi pasować do sterownika lub zasilania | W małych projektach najczęściej spotkasz 5, 12 i 24 V DC, a w instalacjach także 230 V AC |
| Typ i liczba styków | Decydują o logice działania | NO do załączania, NC do obwodu domyślnie zamkniętego, CO gdy potrzebujesz przełączenia |
| Obciążalność styków | Chroni przed przegrzaniem i sklejaniem styków | Patrz osobno na wartości dla AC i DC, bo zwykle nie są identyczne |
| Rodzaj obciążenia | Silnik, grzałka i cewka zachowują się inaczej niż LED | Przy obciążeniu indukcyjnym zostaw większy zapas i przewidź tłumienie przepięć |
| Sposób montażu | Wpływa na serwis i miejsce w rozdzielni | Do PCB, do gniazda, na szynę DIN albo jako moduł wtykowy |
| Warunki pracy | Temperatura, drgania i kurz skracają żywotność | W trudnym środowisku wybieraj wersję z zapasem i lepszą ochroną mechaniczną |
Jeśli chcesz kierować się prostą zasadą, zostaw co najmniej 20-30% zapasu przy obciążeniu rezystancyjnym, a przy silnikach, elektrozaworach i innych obciążeniach indukcyjnych jeszcze więcej. To nie jest sztywna norma, tylko praktyka, która realnie zmniejsza ryzyko awarii. Warto też pamiętać o zabezpieczeniu cewki i samego obciążenia: przy DC sprawdza się dioda gasząca, a przy AC warystor albo układ RC snubber. To szczegół, który początkujący często pomijają, a potem dziwią się resetom sterownika albo przedwczesnemu zużyciu styków. Skoro element jest już dobrany, zostaje jeszcze poprawne podłączenie i odczyt oznaczeń.
Jak czytać oznaczenia zacisków i podłączać układ bez pomyłki

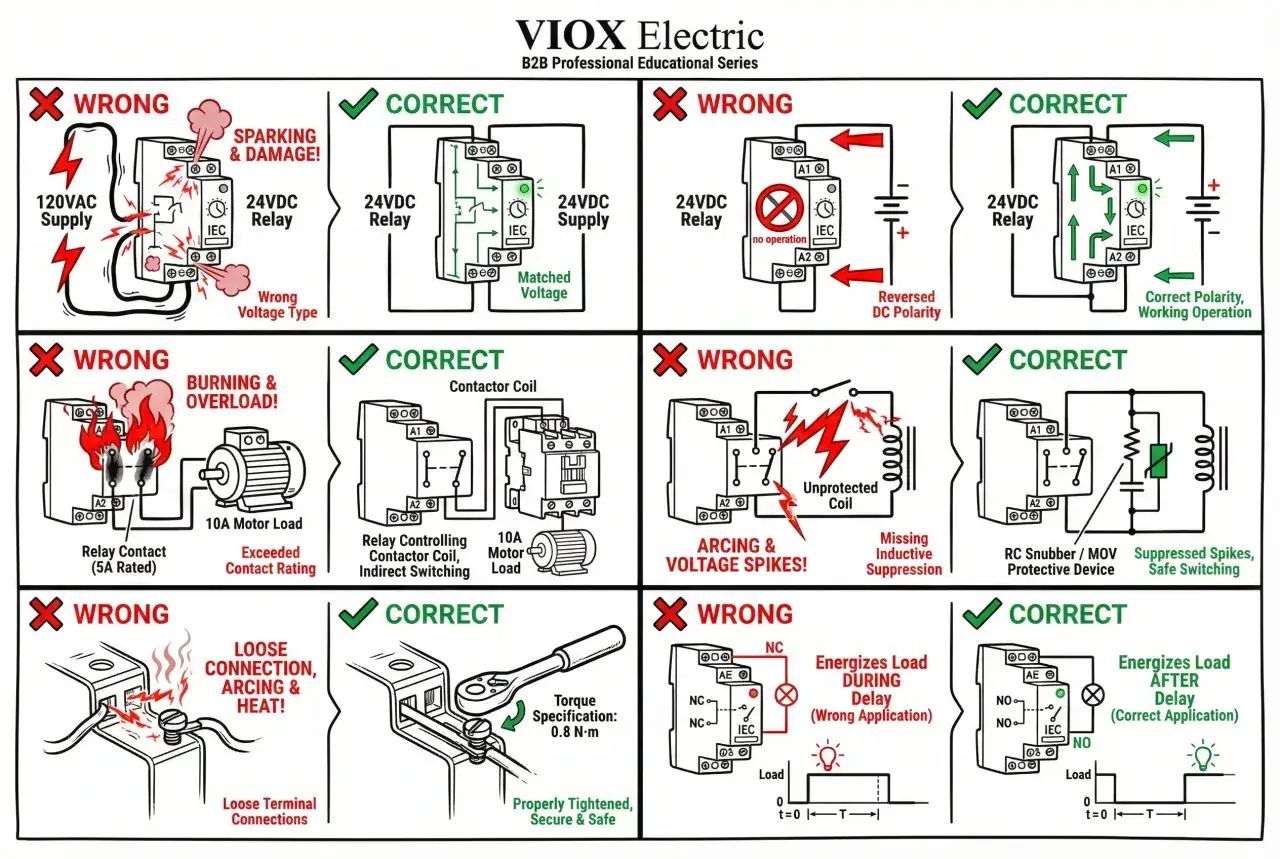

W praktyce najwięcej błędów widzę nie przy samym doborze, tylko przy okablowaniu. Na obudowie wszystko wygląda prosto, ale różne serie i producenci potrafią stosować nieco inne układy pinów. Dlatego ja zawsze zaczynam od karty katalogowej i schematu na obudowie, a nie od zgadywania „na logikę”.
Najważniejsza zasada jest banalna, ale krytyczna: cewka i styki to dwa osobne obwody. Cewkę zasilasz napięciem sterującym, a styki prowadzą obciążenie. Jeśli pomylisz te obwody, element może nie zadziałać wcale albo uszkodzić sterownik. Przy cechach DC warto też pamiętać o polaryzacji, zwłaszcza gdy producent zaleca konkretny kierunek podłączenia zabezpieczenia przeciwprzepięciowego.
- A1 i A2 to zaciski cewki, czyli część sterująca.
- 11-12-14 najczęściej oznacza zestyk przełączny: 11 wspólny, 12 NC, 14 NO.
- 21-22-24 to drugi podobny tor, gdy element ma więcej niż jeden zestyk.
- Dioda gasząca przy cewce DC ogranicza przepięcie przy wyłączaniu, ale może nieco spowolnić odpadanie.
- RC snubber lub warystor przydają się przy obciążeniach AC, zwłaszcza indukcyjnych.
Jeżeli układ ma pracować często, zwróć uwagę na liczbę cykli łączeniowych. W specyfikacji producent zwykle podaje trwałość mechaniczną i elektryczną osobno, a to nie jest to samo. Trwałość mechaniczna mówi, ile razy zadziała sam mechanizm, natomiast elektryczna zależy od rodzaju i wielkości obciążenia. To właśnie tu najłatwiej zobaczyć, dlaczego dwa pozornie podobne modele potrafią działać zupełnie inaczej. A skoro mowa o zużyciu, przejdźmy do błędów, które skracają życie całego układu.
Jakie błędy najczęściej skracają życie przekaźnika
Z mojego doświadczenia najbardziej kosztowne są błędy banalne, nie spektakularne. Nie chodzi o egzotyczne awarie, tylko o kilka powtarzających się pomyłek, które prowadzą do grzania, sklejania styków albo niestabilnej pracy całego obwodu.
- Dobór „na styk”. Element pracujący dokładnie na granicy parametrów zwykle starzeje się szybciej, niż zakładał projekt.
- Mylenie AC i DC. Taka sama liczba amperów nie oznacza tych samych warunków pracy, bo łuk elektryczny zachowuje się inaczej.
- Brak tłumienia przepięć. Cewka i obciążenia indukcyjne potrafią generować impulsy, które obciążają styki i elektronikę sterującą.
- Złe dopasowanie do obciążenia. Silnik, grzałka i LED nie stawiają tych samych wymagań, więc nie warto wrzucać ich do jednego worka.
- Użycie przekaźnika tam, gdzie potrzebny jest stycznik. Przy większych mocach to po prostu niewłaściwa klasa elementu.
- Luz na zaciskach. Niedokręcone połączenie podnosi temperaturę i zwiększa ryzyko przerywania pracy.
Objawy zużycia też zwykle da się rozpoznać wcześniej. Brzęczenie, nadmierne grzanie, opóźnione przełączanie, niestabilne działanie albo ślady przypalenia na stykach to sygnały, których nie warto ignorować. W przekaźnikach elektromagnetycznych szczególnie ważne są też sklejone styki, bo po ich pojawieniu się obwód może pozostać zamknięty mimo braku sygnału sterującego. To już nie jest drobna niedogodność, tylko realny problem eksploatacyjny. Z tych powodów końcowy wybór warto oprzeć na krótkiej, ale konkretnej checkliście.
Co sprawdzam przed zakupem, żeby później nie poprawiać instalacji
- Czy napięcie cewki pasuje do tego, czym naprawdę będę sterować.
- Czy typ styków odpowiada logice obwodu, a nie tylko wyglądowi schematu.
- Czy obciążalność obejmuje realne warunki pracy, a nie tylko idealne dane z katalogu.
- Czy obciążenie jest rezystancyjne, indukcyjne czy pojemnościowe.
- Czy potrzebuję elementu klasycznego, SSR, bistabilnego, czasowego albo bezpieczeństwa.
Jeśli trzymasz się tych punktów, wybór przekaźnika przestaje być zgadywanką. W praktyce właśnie to oszczędza najwięcej czasu: układ działa spokojnie, elektronika sterująca jest odseparowana od mocy, a instalacja nie wymaga poprawek po pierwszym uruchomieniu.
