Podłączenie różnicówki jednofazowej bez uziemienia to temat, który wraca przy modernizacji starych mieszkań i domów z instalacją dwużyłową. Pokażę, kiedy taki montaż ma sens, czego absolutnie nie robić i jak odróżnić prawdziwą ochronę od pozornego bezpieczeństwa.
Najważniejsze zasady, zanim cokolwiek podłączysz
- Różnicówka nie potrzebuje lokalnego uziomu do samego działania, ale nie zastępuje przewodu PE.
- W układzie TN-C nie montuje się jej „wprost” na istniejącej dwużyłowej instalacji.
- W jednofazie najczęściej wybiera się aparat 2-biegunowy albo RCBO 1P+N, zwykle 30 mA.
- Po montażu trzeba wykonać pomiary, a przycisk testu sprawdza tylko sam aparat, nie stan całej instalacji.
- Łączenie N i PE za RCD to jeden z najczęstszych błędów, który psuje ochronę i wywołuje przypadkowe zadziałania.
Co naprawdę robi różnicówka i czego od niej nie oczekiwać
Ja patrzę na ten temat bardzo prosto: wyłącznik różnicowoprądowy porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, wilgoć albo ciało człowieka, aparat wykrywa różnicę i odłącza zasilanie. Do samego pomiaru nie potrzebuje uziomu, bo nie mierzy względem ziemi, tylko względem sumy prądów w przewodach czynnych.
To właśnie dlatego wiele osób myli dwie różne rzeczy. Uziemienie, przewód ochronny PE i przewód PEN to nie to samo. Uziom jest fizycznym połączeniem z ziemią. PE to przewód ochronny w instalacji. PEN łączy funkcję ochronną i neutralną w jednym przewodzie, ale tylko w określonych układach sieci. Gdy te pojęcia się mieszają, łatwo dojść do błędnego wniosku, że „skoro nie ma uziomu, to różnicówka nie zadziała”. Zadziała, ale nie rozwiąże wszystkich problemów.
Najważniejsze ograniczenie jest inne: RCD nie zastępuje przewodu PE. Jeśli metalowa obudowa urządzenia stanie się pod napięciem, a w instalacji nie ma prawidłowego toru ochronnego, wyłącznik różnicowoprądowy może zareagować dopiero wtedy, gdy pojawi się realny prąd upływu. To wciąż lepsze niż brak dodatkowej ochrony, ale nie daje tego samego poziomu bezpieczeństwa co poprawnie wykonany obwód ochronny. Dlatego sam aparat traktuję jako warstwę dodatkową, nie jako magiczną naprawę starej instalacji.
Uziom, PE i PEN to nie to samo
W praktyce największy chaos powstaje wtedy, gdy ktoś mówi „nie mam uziemienia”, a chodzi mu raz o brak lokalnego uziomu, a raz o brak przewodu PE w gniazdku. Jeśli instalacja ma prawidłowy punkt rozdziału PEN na PE i N, to brak osobnego pręta uziemiającego przy mieszkaniu nie musi oznaczać błędu. Jeśli natomiast w obwodzie w ogóle nie ma wydzielonego PE, to problem jest poważniejszy i samej różnicówki nie wolno traktować jako pełnego rozwiązania.
Od tego rozróżnienia zależy wszystko, więc w następnym kroku zawsze sprawdzam układ sieci, a nie samą nazwę aparatu. To prowadzi wprost do pytania, gdzie RCD wolno stosować, a gdzie lepiej od razu planować modernizację całego obwodu.
W jakich układach sieci ma to sens, a w jakich nie
| Układ sieci | Czy RCD ma sens | Warunek poprawnego działania | Moja ocena praktyczna |
|---|---|---|---|
| TN-C | Nie jako prosty montaż na istniejącej dwużyłowej części instalacji | Najpierw trzeba rozdzielić PEN na PE i N przed aparatem | Bez modernizacji to półśrodek, nie pełna ochrona |
| TN-C-S | Tak, ale tylko po stronie TN-S | PE i N muszą być rozdzielone przed RCD i nie wolno ich łączyć za aparatem | To najczęstszy sensowny scenariusz w modernizowanych mieszkaniach |
| TT | Tak, i zwykle jest to bardzo ważny element ochrony | Musi być skuteczny lokalny uziom | Bez uziomu system traci podstawę działania |

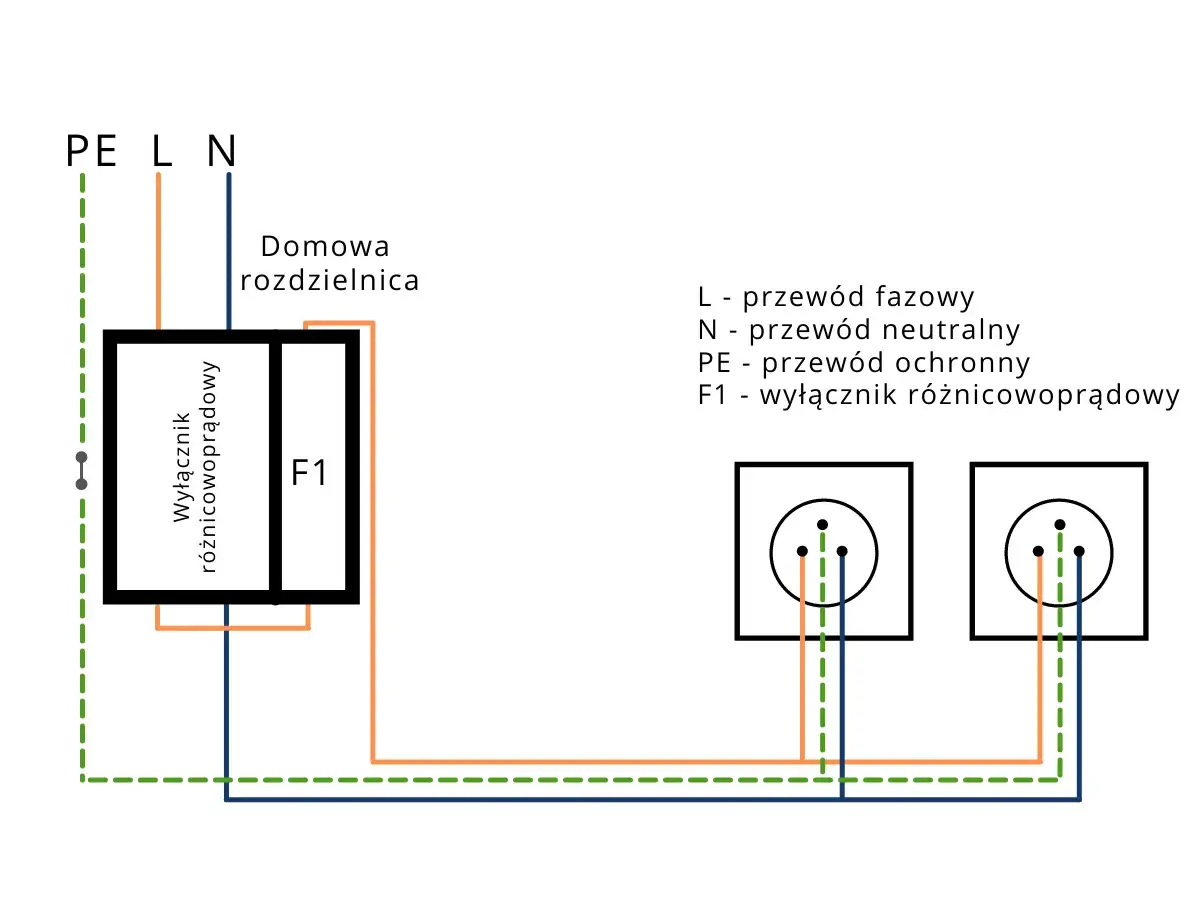

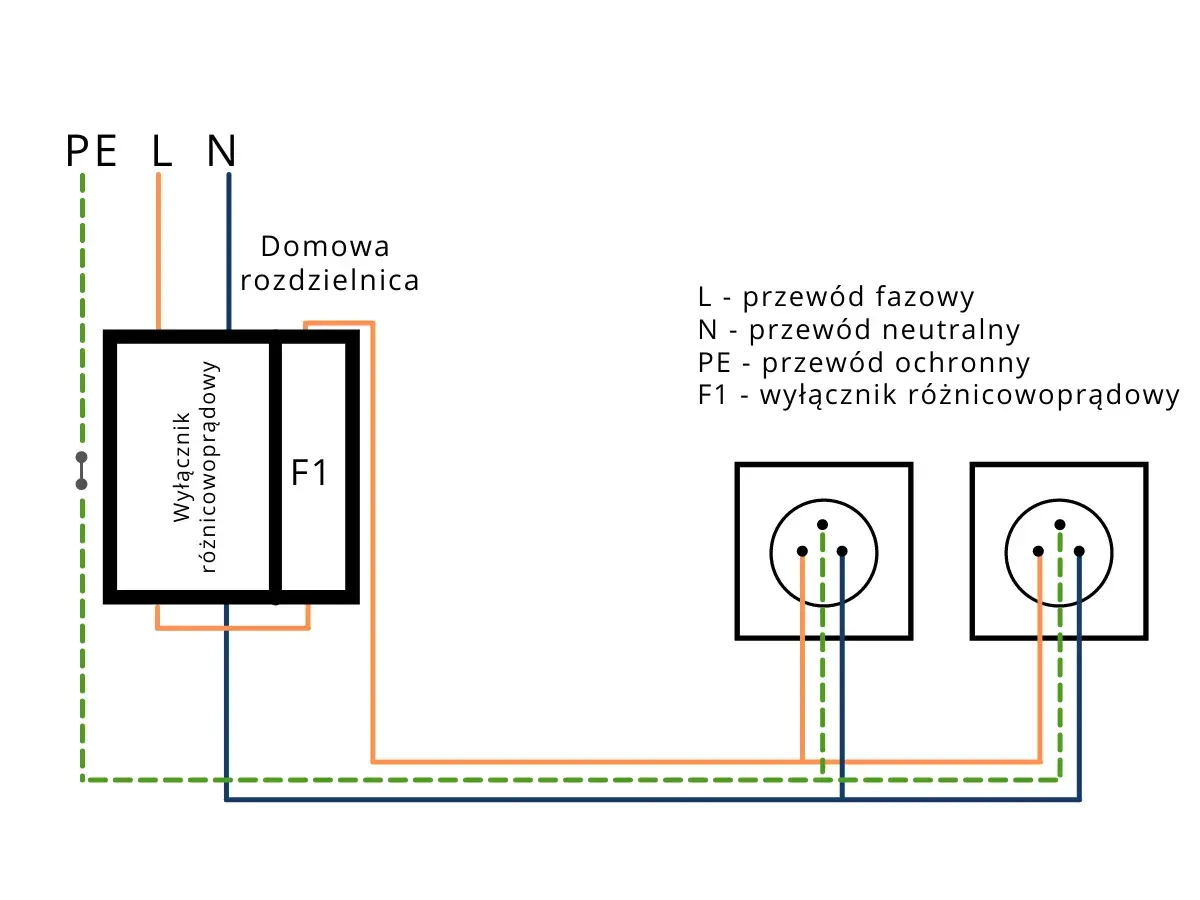

W praktyce kluczowy jest jeden wniosek: jeśli mówimy o prawidłowej instalacji TN-C-S, RCD może pracować bez lokalnego pręta uziemiającego przy mieszkaniu, bo PE pochodzi z poprawnie rozdzielonego PEN. Jeśli jednak instalacja jest czysto dwużyłowa i nie ma żadnego wydzielonego PE, to nie jest to „instalacja z różnicówką bez uziemienia”, tylko instalacja wymagająca naprawy albo przebudowy.
W dokumentacji aparatury ochronnej wprost podkreśla się też, że przewód ochronny nie może przechodzić przez tor pomiarowy RCD, a w TN-C sam wyłącznik różnicowoprądowy nie powinien być używany. To nie jest detal montażowy, tylko zasadnicza różnica między poprawną ochroną a układem, który zadziała przypadkowo albo wcale.
Jeśli masz blok lub stare mieszkanie, najpierw ustalam układ zasilania i dopiero potem decyduję, czy wystarczy modernizacja rozdzielnicy, czy potrzebna jest głębsza przebudowa. To prowadzi do bardziej praktycznego pytania: co zrobić, gdy w ścianach nadal leżą tylko dwa przewody.
Jak podejść do starej instalacji dwużyłowej
W starej instalacji dwużyłowej nie zaczynam od hasła „dokładamy różnicówkę”. Zaczynam od pytania, czy da się sensownie wydzielić przewód ochronny, gdzie przebiega PEN i czy rozdzielnica pozwala na poprawny podział obwodów. Dopiero potem wybieram rozwiązanie. W przeciwnym razie łatwo stworzyć układ, który wygląda nowocześnie, ale nadal nie zapewnia pełnej ochrony.
Jeśli masz instalację TN-C
W układzie TN-C przewód neutralny i ochronny są połączone w jeden PEN. To właśnie ten wariant sprawia najwięcej problemów, bo nie wolno traktować RCD jako zamiennika przewodu ochronnego. Jeśli aparat ma chronić obwód, najpierw trzeba wykonać rozdział PEN na PE i N w odpowiednim miejscu instalacji, a dopiero potem prowadzić dalszą część obwodu już jako TN-C-S albo TN-S.
To też moment, w którym wychodzi na jaw stary błąd z „zerowaniem”. W dawnych układach obudowy urządzeń były zabezpieczane przez połączenie z przewodem PEN, ale awaria tego przewodu mogła podnieść potencjał wszystkich metalowych części. RCD tego nie naprawia. Może pomóc, ale nie rozwiązuje źródła problemu.
Przeczytaj również: Ochrona przeciwprzepięciowa - Jak naprawdę chronić elektronikę?
Jeśli da się zrobić modernizację etapami
Gdy pełny remont całej instalacji nie wchodzi w grę, rozsądniej jest modernizować obwody etapami. Ja zwykle zaczynam od miejsc najbardziej narażonych: łazienki, kuchni, pralki, zmywarki, gniazd na sprzęt mobilny i obwodów zewnętrznych. To nie jest kosmetyka, tylko rozsądna kolejność ryzyka. W praktyce w takich punktach najczęściej pojawiają się wilgoć, uszkodzenia izolacji i większa szansa na upływ do obudowy.
Jeśli w obwodzie są urządzenia klasy II, czyli z podwójną izolacją, brak PE nie musi od razu oznaczać zagrożenia. Ale to nadal nie jest argument, żeby zostawić całą instalację bez modernizacji. Sprzęt klasy I, z metalową obudową i przewidzianym zaciskiem ochronnym, powinien mieć prawidłowy tor PE. Tu nie ma dobrego skrótu.
Najkrócej mówiąc: jeśli nie da się wykonać poprawnego PE, to instalacja z samą różnicówką nadal pozostaje rozwiązaniem niepełnym. Lepiej to nazwać wprost niż budować fałszywe poczucie bezpieczeństwa. A skoro tak, warto zobaczyć, jakie błędy najczęściej psują nawet dobrze zaplanowany montaż.
Najczęstsze błędy, przez które ochrona przestaje działać
| Błąd | Co się dzieje | Jak to zwykle widać w praktyce |
|---|---|---|
| Mostek N-PE za RCD | Prąd wraca nie tą drogą, którą powinien, więc aparat zaczyna działać losowo | Wyzwalanie po podłączeniu urządzenia, brak poprawnego testu przyciskiem T |
| Prowadzenie PEN przez RCD | Układ przestaje spełniać założenia ochrony | Instalacja może działać, ale nie jest zgodna z zasadami ochrony |
| Mieszanie neutralnych z różnych obwodów | RCD widzi „obcy” prąd i wyłącza obwód bez wyraźnego powodu | Losowe zadziałania po załączeniu kilku odbiorników |
| Za dużo urządzeń z elektroniką na jednym 30 mA | Naturalne prądy upływu sumują się | Fałszywe wyzwolenia przy starcie pralki, zmywarki albo zasilaczy |
| Brak regularnego testu | Awaria może pozostać niewykryta miesiącami | Przycisk testu nie działa albo aparat nie wyłącza obwodu |
Najbardziej zdradliwy błąd to łączenie PE i N po stronie odbiorczej. Wiele osób robi to z przyzwyczajenia, bo tak działały stare instalacje, ale za różnicówką takie połączenie potrafi kompletnie rozstroić cały układ. Czasem aparat wyzwala od razu po włączeniu urządzenia, czasem test przestaje działać prawidłowo, a czasem instalacja „jakoś chodzi”, tylko bezpieczeństwo znika w tle.
Drugi częsty problem to przekonanie, że jeśli różnicówka nie wybija, to wszystko jest w porządku. Nie jest. Ten aparat nie mierzy stanu przewodu ochronnego ani jakości uziomu. Sprawdza jedynie własną zdolność do zadziałania. Dlatego przycisk testu naciskam regularnie, ale nie traktuję go jako substytutu pomiarów instalacji. W zwykłym domu robię to zwykle raz w miesiącu.
To prowadzi do kolejnego kroku: jeśli aparat ma chronić naprawdę, trzeba go dobrać pod konkretny obwód, a nie „na oko”.
Jak dobrać aparat do jednofazowego obwodu
W jednofazie najczęściej wybieram aparat 2-biegunowy albo RCBO 1P+N, bo oba przewody czynne powinny przechodzić przez tor pomiarowy. To pierwszy punkt, drugi dotyczy parametrów. Nie każda różnicówka jest dobra do każdego obwodu domowego, a w 2026 roku nadal widzę zbyt wiele instalacji, w których wybór sprowadza się wyłącznie do czułości 30 mA i ceny.
| Parametr | Co zwykle wybrać w domu | Dlaczego to ma znaczenie |
|---|---|---|
| Czułość IΔn | 30 mA dla ochrony przeciwporażeniowej | To najczęstszy poziom ochrony uzupełniającej w obwodach użytkowych |
| Prąd znamionowy In | Najczęściej 25 A, 40 A albo 63 A | Musi pasować do obciążenia obwodu i zabezpieczenia nadprądowego |
| Typ | Typ A w większości domowych obwodów | Lepiej radzi sobie z urządzeniami z elektroniką niż typ AC |
| Liczba biegunów | 2-biegunowy lub 1P+N | W jednofazie chodzi o pełne odłączenie przewodów czynnych |
| Selektywność | Typ S lub G tam, gdzie trzeba koordynować kilka RCD | Pomaga uniknąć wyłączenia całego domu przy drobnym błędzie w jednym obwodzie |
Jeśli instalacja zasila sprzęt z elektroniką, falowniki, pompy ciepła, ładowarki EV albo UPS-y, dobór trzeba sprawdzić osobno. Tu nie ma jednego uniwersalnego modelu, bo prądy upływu i charakter obciążenia potrafią mocno się różnić. W zwykłych obwodach domowych typ A jest dla mnie bezpieczniejszym wyborem niż typ AC, który nadal bywa spotykany, ale coraz częściej jest po prostu zbyt prosty jak na współczesne odbiorniki.
W domu jednorodzinnym sens ma też podział obwodów na kilka aparatów zamiast jednego RCD na wszystko. Gdy jedna różnicówka obsługuje kuchnię, łazienkę, oświetlenie i gniazda, drobny upływ potrafi wyłączyć cały budynek. Dużo lepszy jest podział albo zastosowanie RCBO na najważniejszych obwodach. To mniej efektowne niż „jedna różnicówka do wszystkiego”, ale dużo bliższe praktyce serwisowej.Co sprawdzić przed uznaniem obwodu za bezpieczny
Jeśli miałbym zostawić tylko jeden praktyczny filtr, byłby taki: RCD ma sens dopiero wtedy, gdy jest częścią poprawnie zbudowanej instalacji. Sam aparat nie naprawi złego układu sieci, nie stworzy PE i nie zastąpi pomiarów. Dlatego przed montażem albo po modernizacji sprawdzam zawsze kilka rzeczy, zanim w ogóle uznam temat za zamknięty.
- Jaki jest układ sieci: TN-C, TN-C-S czy TT.
- Czy PEN został rozdzielony przed RCD, jeśli instalacja tego wymaga.
- Czy przewód PE nie przechodzi przez tor pomiarowy i nie łączy się z N za aparatem.
- Czy wszystkie przewody czynne danego obwodu przechodzą przez tę samą różnicówkę.
- Czy aparat jest regularnie testowany przyciskiem T.
- Czy po montażu wykonano pomiary ochronne, a nie tylko próbę „na działanie”.
Jeżeli po tej liście nadal nie masz pewności, czy instalacja jest TN-C, TN-C-S czy TT, nie zgaduję. W elektryce zgadywanie zwykle kończy się albo fałszywym poczuciem bezpieczeństwa, albo serią niepotrzebnych wyłączeń. W poprawnym układzie różnicówka jest bardzo mocnym dodatkiem, ale dopiero razem z właściwym przewodem ochronnym, rozdziałem PEN i pomiarami daje ochronę, na której naprawdę można polegać.
