Rozdzielnica elektryczna w domu - Jak ją dobrać i uniknąć błędów?

Bez dobrze zaprojektowanej rozdzielnicy nawet nowa instalacja elektryczna szybko staje się źródłem problemów: zbyt częstych wyłączeń, trudnej diagnostyki i niepotrzebnego ryzyka. To właśnie w niej energia trafia do kolejnych obwodów, a zabezpieczenia mają szansę zareagować zanim awaria rozleje się na cały dom. W praktyce chodzi o rozdzielnicę mieszkaniową (potocznie: tablica rozdzielcza), i w tym tekście rozkładam ją na czynniki pierwsze: od budowy, przez dobór, po modernizację i typowe błędy.

Czym jest rozdzielnica i dlaczego nie warto traktować jej jak zwykłej skrzynki

Ja patrzę na rozdzielnicę jak na centrum dowodzenia całej instalacji. To tu zasilanie jest rozdzielane na oświetlenie, gniazda, kuchnię, łazienkę, ogrzewanie, klimatyzację czy automatykę domu. Jeśli wszystko jest dobrze zaprojektowane, awaria jednego obwodu nie wyłącza reszty budynku, a to już kwestia nie tylko wygody, ale też bezpieczeństwa i selektywności, czyli działania zabezpieczeń tylko tam, gdzie faktycznie wystąpił problem.

W instalacjach mieszkaniowych i domowych rozdzielnica pełni kilka funkcji naraz: porządkuje obwody, chroni przewody i urządzenia, umożliwia szybkie odcięcie zasilania oraz ułatwia serwis. W praktyce oznacza to, że nie jest to dekoracyjny element ściany, tylko techniczny punkt, który powinien być zaplanowany równie starannie jak układ gniazd czy obwodów oświetlenia. W dobrze przygotowanym projekcie instalacji widzę od razu, czy ktoś myślał o przyszłej rozbudowie, czy tylko o tym, żeby „zamknąć temat” na dziś.

W domach nowego typu rosną też wymagania wobec tej części instalacji: więcej elektroniki, więcej urządzeń o dużym poborze mocy, więcej automatyki i większa wrażliwość na przepięcia. Dlatego już na etapie projektu warto założyć, że rozdzielnica ma nie tylko działać teraz, ale też przyjąć kolejne obciążenia bez chaosu. Żeby to było możliwe, trzeba wiedzieć, co dokładnie powinno się w niej znaleźć.

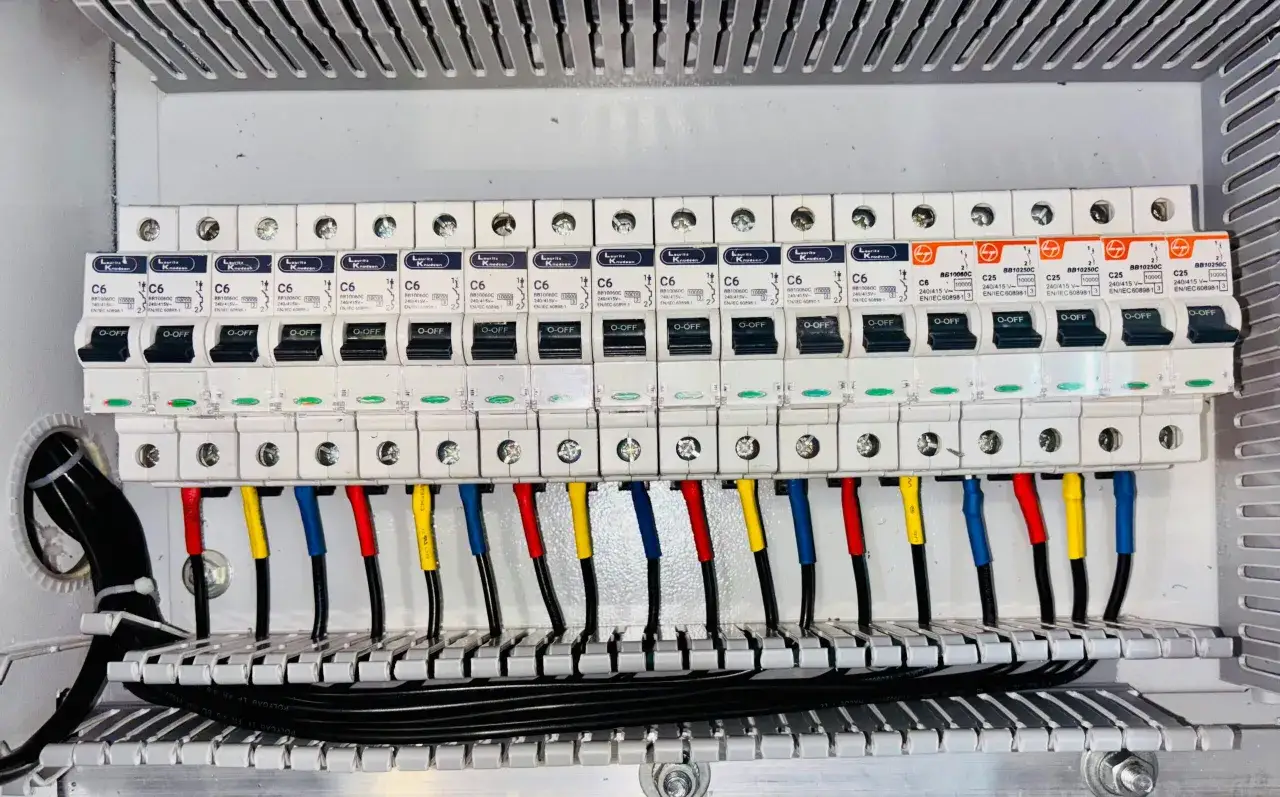

Z czego składa się dobrze zaprojektowana rozdzielnica

W środku najważniejsze są nie pojedyncze marki urządzeń, tylko logika całego układu. Najprościej mówiąc: każdy element ma chronić coś innego, a całość ma działać tak, żeby awaria była ograniczona do jednego miejsca. W praktyce domowe zestawy projektuje się dziś jako rozwiązania zgodne z wymaganiami dla rozdzielnic do użytku powszechnego, a nie jako przypadkowe zbiory aparatów na jednej listwie.

Element	Rola	Co to daje w praktyce
Wyłącznik główny	Odłącza całą instalację lub jej część jednym ruchem	Ułatwia serwis i szybkie odcięcie zasilania w razie awarii
Wyłącznik nadprądowy	Chroni obwód przed przeciążeniem i zwarciem	Wyłącza tylko ten obwód, w którym pojawił się problem
Wyłącznik różnicowoprądowy	Reaguje na upływ prądu do ziemi	Podnosi poziom ochrony użytkownika, szczególnie w obwodach gniazd i łazienek
Wyłącznik różnicowoprądowy z członem nadprądowym	Łączy funkcje dwóch urządzeń w jednym module	Oszczędza miejsce i bywa wygodny tam, gdzie zależy mi na lepszym podziale obwodów
Ogranicznik przepięć	Zmniejsza skutki przepięć pochodzących z sieci lub wyładowań	Chroni elektronikę, automatykę, routery, sterowniki i sprzęt AGD
Szyna DIN	Ujednolicony profil montażowy dla aparatów modułowych	Ułatwia montaż, rozbudowę i późniejszy serwis
Szyny N i PE	Porządkują przewody neutralne i ochronne	Zwiększają czytelność układu i zmniejszają ryzyko pomyłek
Opisy obwodów	Informują, co zabezpiecza dany aparat	Przyspieszają diagnostykę i ograniczają chaos przy awarii

Ja zwracam uwagę nie tylko na samą listę aparatów, ale też na porządek połączeń. Jeśli przewody są prowadzone czytelnie, a obwody opisane, serwis trwa krócej i jest po prostu bezpieczniejszy. Warto też pamiętać, że RCD nie zastępuje wszystkich innych zabezpieczeń, a jedynie je uzupełnia. Z kolei SPD, czyli ogranicznik przepięć, nie rozwiązuje problemu złej instalacji, ale potrafi uchronić drogi sprzęt przed skutkami nagłego skoku napięcia. Od tego punktu łatwo przejść do pytania, jak dużą obudowę wybrać i kiedy postawić na konkretny typ wykonania.

Jak dobrać wielkość i typ obudowy do domu albo mieszkania

Ja zaczynam od realnego scenariusza użytkowania, a nie od katalogu. Inaczej dobiera się rozdzielnicę do kawalerki, inaczej do domu z pompą ciepła, fotowoltaiką i ładowarką samochodu. Największy błąd to kupowanie obudowy „na styk”, bo początkowo wygląda oszczędnie, a po roku staje się ciasnym problemem technicznym.

Zastosowanie	Typowa pojemność	Kiedy to ma sens	Na co uważać
Mieszkanie małe lub średnie	12-24 moduły	Gdy liczba obwodów jest niewielka i nie planujesz dużej rozbudowy	Warto zostawić minimum 20-30% wolnego miejsca
Typowy dom jednorodzinny	36-72 moduły	Gdy osobno prowadzisz kuchnię, łazienkę, oświetlenie, gniazda i obwody zewnętrzne	Dobór „na dziś” zwykle szybko okazuje się za mały
Dom z automatyką, PV lub EV	72-144 moduły	Gdy dochodzą sterowniki, przekaźniki, dodatkowe zabezpieczenia i rezerwa na przyszłość	Przestrzeń wewnątrz jest równie ważna jak sama liczba modułów

W praktyce często wybieram obudowę większą niż wynikałoby to z aktualnego stanu instalacji. To nie jest nadmiar dla zasady, tylko sposób na uniknięcie późniejszego rozkuwania ścian albo dokładania drugiej skrzynki. W mieszkaniach dobrze sprawdzają się wersje podtynkowe, bo są dyskretniejsze. Natynkowe są wygodniejsze tam, gdzie liczy się prosty montaż, łatwy dostęp i brak miejsca w ścianie.

Warto też zwrócić uwagę na stopień ochrony obudowy, czyli IP. W suchym wnętrzu często wystarcza IP30 albo IP40, ale jeśli rozdzielnica trafia do garażu, pomieszczenia gospodarczego albo miejsca bardziej narażonego na kurz i wilgoć, szukałbym czegoś solidniejszego. Dla mnie to jedna z tych decyzji, które później zwracają się spokojem użytkowania. A skoro obudowa i pojemność są już ustawione, kluczowe staje się miejsce montażu.

Gdzie ją montować, żeby nie utrudnić sobie życia

Ja zawsze zakładam, że rozdzielnica ma być łatwo dostępna, ale nie wystawiona na przypadkowe uszkodzenia. Najlepiej sprawdzają się korytarz, wiatrołap, garaż albo pomieszczenie techniczne. Zbyt często widzę układy schowane za drzwiami szafy, nad zabudową meblową albo w miejscu, do którego trzeba się przeciskać. To później mści się przy każdym przeglądzie i każdej awarii.

Ważne są trzy rzeczy: sucho, dostępnie i czytelnie. Sucho, bo wilgoć i kurz nie pomagają ani aparatom, ani przewodom. Dostępnie, bo do rozdzielnicy powinno dać się dojść bez przesuwania pół mieszkania. Czytelnie, bo opisy obwodów i możliwość pełnego otwarcia drzwiczek są częścią bezpieczeństwa, a nie dodatkiem. Jeśli urządzenie ma trafiać do pomieszczenia bardziej wymagającego, zwracam uwagę nie tylko na IP, lecz także na odporność mechaniczną i sposób prowadzenia kabli.

W praktyce montaż to nie miejsce na kompromisy estetyczne. Rozdzielnica może wyglądać prosto i neutralnie, ale nie powinna być ukryta tak, żeby nikt jej nie znalazł albo nie mógł obsłużyć. To szczególnie ważne w domach, w których żyje się intensywnie i często coś się rozbudowuje. Następny krok to unikanie błędów, które wychodzą dopiero po kilku miesiącach użytkowania.

Najczęstsze błędy, które wychodzą dopiero po uruchomieniu domu

Największe problemy zwykle nie biorą się z jednego wielkiego błędu, tylko z kilku małych skrótów myślowych. Widziałem już instalacje, które działały poprawnie tylko dlatego, że domownicy używali ich ostrożniej, niż powinni. Gdy zaczyna rosnąć liczba urządzeń, słabości projektu wychodzą bardzo szybko.

• Za mało miejsca w obudowie - po dodaniu kilku nowych obwodów wszystko robi się ciasne, a serwis staje się uciążliwy.
• Za mało niezależnych obwodów - jeśli kuchnia, łazienka i część salonu są „wrzucone” razem, jedna usterka wyłącza za dużo.
• Zbyt mało RCD - przy awarii gaśnie pół domu zamiast jednego wycinka instalacji.
• Brak ochrony przepięciowej - szczególnie bolesny przy elektronice, sterownikach i sprzęcie sieciowym.
• Słabe opisy - po roku nikt nie pamięta, który aparat odpowiada za ogród, klimatyzację albo pompy.
• Zbyt ciasne prowadzenie przewodów - serwis trwa dłużej i łatwiej o pomyłkę.
• Ignorowanie dużych odbiorników - płyta indukcyjna, piekarnik, pompa ciepła czy ładowarka EV powinny mieć własną logikę zasilania.

Ja traktuję opis obwodów i porządek połączeń jako część bezpieczeństwa. To nie jest kosmetyka dla elektryka, tylko realna oszczędność czasu i mniejsze ryzyko przy awarii. Jeśli dziś wszystko działa, ale rozdzielnica jest upchana i chaotyczna, problem najpewniej ujawni się wtedy, gdy dojdzie nowe urządzenie albo pierwszy większy remont. Właśnie dlatego dobrze jest przewidzieć przyszłość zawczasu.

Co warto przewidzieć na etapie remontu lub budowy

W nowoczesnym domu instalacja elektryczna rzadko pozostaje taka sama przez kilka lat. Pojawiają się rolety, klimatyzacja, system alarmowy, dodatkowe punkty sieciowe, sterowanie ogrzewaniem, czasem fotowoltaika albo ładowarka samochodu. Ja zawsze zakładam, że część tych rzeczy dojdzie później, nawet jeśli dziś nie ma ich w planie.

• Zostaw 20-30% wolnych miejsc w obudowie.
• Oddziel obwody dużych odbiorników od „codziennych” gniazd i oświetlenia.
• Przewiduj miejsce na sterowniki automatyki, przekaźniki, zasilacze i dodatkowe zabezpieczenia.
• Dodaj czytelny schemat lub opis jednokreskowy, czyli prosty rysunek pokazujący układ zabezpieczeń i połączeń.
• Myśl o serwisie: jeden odłącznik główny i logiczny podział obwodów ułatwiają każdą późniejszą zmianę.

To podejście jest szczególnie sensowne przy domu, który ma rosnąć razem z potrzebami domowników. W praktyce lepiej raz zostawić trochę więcej miejsca niż dwa razy przerabiać to samo. Jeśli dziś planujesz tylko podstawową instalację, a jutro dojdzie smart home albo stacja ładowania, dobrze przygotowana rozdzielnica oszczędzi Ci sporo nerwów i kosztów. I właśnie po to najczęściej warto spojrzeć na nią nie jak na obowiązek, ale jak na techniczne serce całego domu.

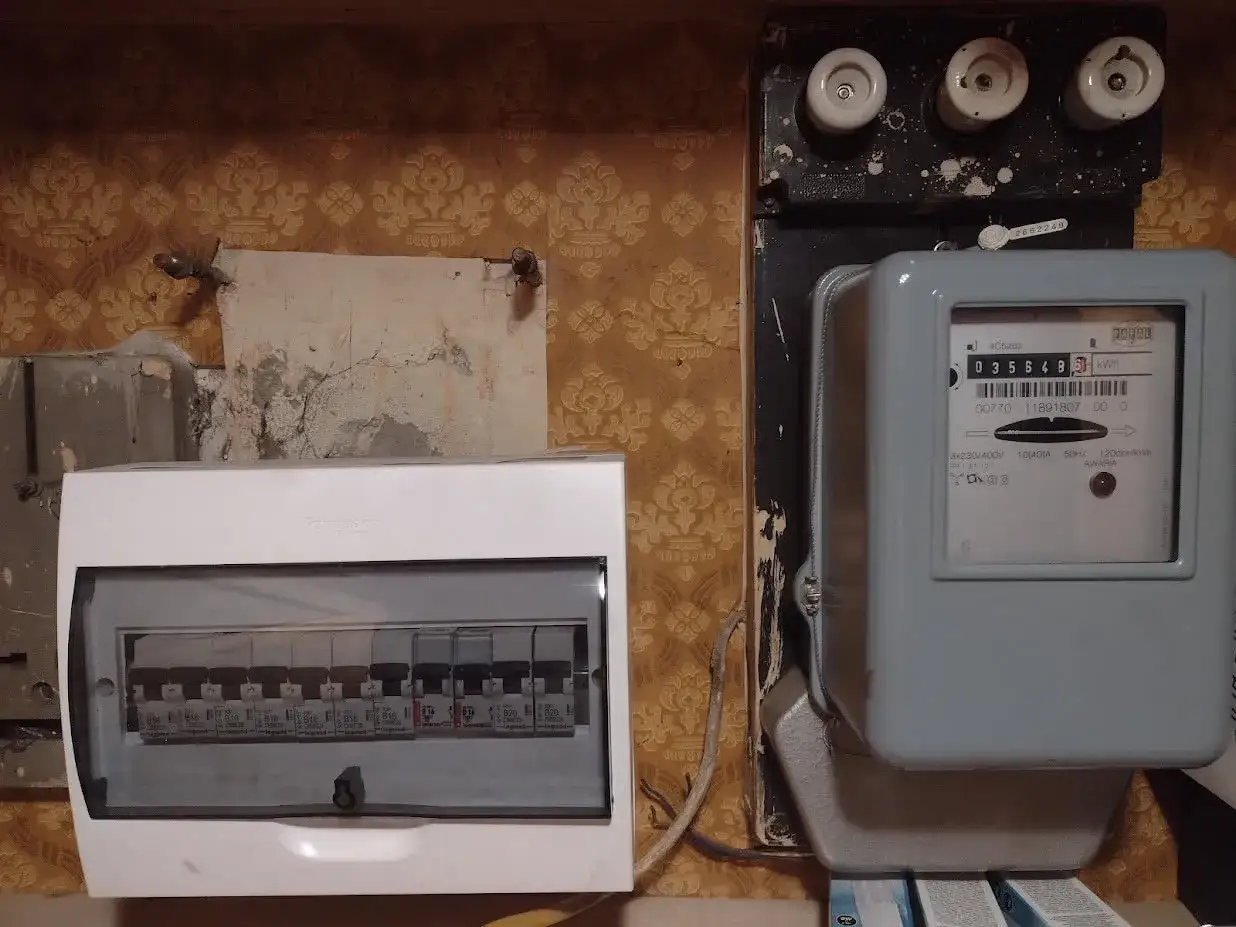

Jak rozpoznać, że rozdzielnica prosi się o modernizację

Modernizacja ma sens nie tylko wtedy, gdy coś się psuje. Czasem sygnałem jest po prostu to, że instalacja przestała nadążać za codziennością. Ja zwracam uwagę przede wszystkim na objawy, które powtarzają się regularnie, a nie na jednorazowy przypadek.

• Zabezpieczenia wyłączają się przy zwykłym korzystaniu z kilku urządzeń naraz.
• W środku nie ma już wolnego miejsca na dodatkowe aparaty.
• Obwody są słabo opisane albo nikt nie wie, co za co odpowiada.
• Instalacja nadal opiera się na starych rozwiązaniach, które trudno rozbudować.
• Po dołożeniu nowych urządzeń nikt nie sprawdził podziału obwodów ani ochrony przepięciowej.
• W rozdzielnicy widać chaos przewodów, luźne oznaczenia i brak logiki w układzie aparatów.

Jeśli kilka z tych punktów brzmi znajomo, to sygnał, że nie chodzi już o drobną poprawkę, tylko o sensowny przegląd całej instalacji. W praktyce najlepiej działa prosta zasada: najpierw bezpieczeństwo i porządek, potem wygoda, a dopiero na końcu estetyka. Dobrze zrobiona rozdzielnica nie rzuca się w oczy, ale robi ogromną różnicę wtedy, gdy dom zaczyna pracować pełną parą.
