Podłączenie świetlówki to zadanie, które wymaga zrozumienia jej obwodu elektrycznego. W zależności od typu świetlówki, jak tradycyjna fluorescencyjna czy nowoczesna LED, proces podłączenia może się znacznie różnić. Zrozumienie podstawowych komponentów, takich jak rozruszniki i dławiki, jest kluczowe dla prawidłowego działania lampy. W tym artykule przedstawimy szczegółowe instrukcje oraz schematy, które pomogą uniknąć najczęstszych błędów w instalacji.
Bezpieczeństwo jest równie ważne. Przed przystąpieniem do pracy należy zawsze wyłączyć zasilanie i upewnić się, że nie ma prądu w obwodzie. Dzięki odpowiednim wskazówkom i schematom, każdy może nauczyć się, jak prawidłowo podłączyć świetlówkę, minimalizując ryzyko awarii oraz zagrożeń elektrycznych.Kluczowe wnioski:
- Podłączenie świetlówki wymaga znajomości jej obwodu elektrycznego oraz komponentów.
- W przypadku tradycyjnych świetlówek fluorescencyjnych, używa się dławików i rozruszników.
- Świetlówki LED mają prostszy proces podłączenia, eliminując potrzebę rozrusznika.
- Bezpieczeństwo podczas instalacji jest kluczowe - zawsze wyłączaj zasilanie przed rozpoczęciem pracy.
- W artykule znajdziesz schematy oraz wskazówki, które pomogą uniknąć najczęstszych błędów.
Jak podłączyć świetlówkę - krok po kroku do bezpiecznej instalacji
Podłączenie świetlówki wymaga staranności oraz znajomości podstawowych zasad bezpieczeństwa. Przed rozpoczęciem instalacji, upewnij się, że masz wszystkie potrzebne narzędzia, takie jak śrubokręt, miernik napięcia oraz odpowiednie przewody. Kluczowe jest, aby zawsze wyłączyć zasilanie w obwodzie, zanim przystąpisz do jakichkolwiek działań. W przeciwnym razie, możesz narażać się na niebezpieczeństwo porażenia prądem.Po wyłączeniu zasilania, możesz przystąpić do podłączenia świetlówki. Zaczynając od podłączenia przewodu fazowego do dławika, następnie przewód z dławika prowadzi do jednego z pinów świetlówki, a drugi pin łączy się z przewodem neutralnym. W przypadku tradycyjnych świetlówek fluorescencyjnych, pamiętaj o podłączeniu rozrusznika równolegle do pinów lampy. Na koniec, sprawdź wszystkie połączenia za pomocą miernika napięcia, aby upewnić się, że są poprawne przed włączeniem zasilania.
Podstawowe komponenty obwodu świetlówki i ich funkcje
W obwodzie świetlówki kluczowe są trzy podstawowe komponenty: starter, dławik oraz sama świetlówka. Starter, znany również jako rozrusznik, jest odpowiedzialny za inicjowanie zapłonu lampy. Dławik, z kolei, stabilizuje prąd w obwodzie, co zapobiega jego nadmiernemu wzrostowi. Świetlówka to źródło światła, które emituje je po uruchomieniu.
W przypadku stateczników elektronicznych, ich działanie jest prostsze, ponieważ eliminują potrzebę stosowania rozrusznika. Stateczniki te pracują z wysoką częstotliwością, co nie tylko przyspiesza proces uruchamiania, ale także redukuje efekt stroboskopowy. Zrozumienie roli każdego z tych elementów jest kluczowe dla poprawnego podłączenia świetlówki i zapewnienia jej efektywnego działania.
Jak prawidłowo podłączyć świetlówkę fluorescencyjną
Aby prawidłowo podłączyć świetlówkę fluorescencyjną, należy zacząć od przygotowania odpowiednich narzędzi oraz materiałów. Upewnij się, że masz dławik, starter oraz przewody elektryczne. Po pierwsze, wyłącz zasilanie w obwodzie, aby uniknąć ryzyka porażenia prądem. Następnie podłącz przewód fazowy do jednego z wejść dławika. Z drugiego wyjścia dławika poprowadź przewód do jednego z pinów świetlówki.
Drugi pin świetlówki powinien być połączony z przewodem neutralnym (zero). Warto również pamiętać o podłączeniu rozrusznika, który jest niezbędny do uruchomienia lampy. Rozrusznik należy podłączyć równolegle do pinów świetlówki. Jeśli masz więcej niż jedną świetlówkę, możesz podłączyć je równolegle do jednego dławika, pamiętając, że każdy rozrusznik powinien być podłączony do swojej świetlówki. Poniżej znajduje się schemat podłączenia, który obrazuje ten proces.
| Element | Podłączenie |
| Dławik | Faza do wejścia, przewód do jednego pinu świetlówki |
| Świetlówka | Drugi pin do przewodu neutralnego |
| Rozrusznik | Równolegle do pinów świetlówki |
Schematy podłączenia różnych typów świetlówek dla ułatwienia
W przypadku różnych typów świetlówek, schematy podłączenia mogą się znacznie różnić. Dla tradycyjnych świetlówek fluorescencyjnych, jak wspomniano wcześniej, stosuje się dławik i rozrusznik. Taki układ wymaga staranności przy podłączaniu, aby zapewnić prawidłowe działanie lampy. W schemacie tym dławik stabilizuje prąd, a rozrusznik inicjuje zapłon świetlówki.
Natomiast w przypadku świetlówek LED, podłączenie jest znacznie prostsze. W większości przypadków, tradycyjne elementy, takie jak dławik i rozrusznik, są zbędne. Przewody zasilające są bezpośrednio podłączane do jednego końca świetlówki LED. Ważne jest, aby zwrócić uwagę na oznaczenia "L" (faza) i "N" (neutralny) na uchwycie. Taki układ eliminuje wiele problemów, które mogą wystąpić w tradycyjnych świetlówkach fluorescencyjnych.
- Tradycyjne świetlówki fluorescencyjne wymagają dławika i rozrusznika.
- Świetlówki LED są łatwiejsze w podłączeniu, eliminując potrzebę dławika.
- Oznaczenia "L" i "N" są kluczowe przy podłączaniu świetlówek LED.
Schemat podłączenia świetlówki z dławikiem i rozrusznikiem
Podłączenie świetlówki fluorescencyjnej z dławikiem i rozrusznikiem jest kluczowe dla prawidłowego działania lampy. W pierwszej kolejności, przewód fazowy należy podłączyć do jednego z wejść dławika. Z drugiego wyjścia dławika przewód prowadzi do jednego z pinów świetlówki, a drugi pin lampy łączy się z przewodem neutralnym. Rozrusznik jest podłączany równolegle do pinów świetlówki, co jest niezbędne do uruchomienia lampy. Dodatkowo, kondensator, który pomaga w redukcji zakłóceń, powinien być również podłączony równolegle do źródła światła.
W przypadku podłączenia dwóch świetlówek do jednego dławika, obie lampy są podłączone równolegle, a każdy rozrusznik jest podłączany równolegle do swojej świetlówki. Poniższa tabela przedstawia komponenty używane w tym typie podłączenia oraz ich funkcje.
| Komponent | Funkcja |
| Dławik | Stabilizuje prąd w obwodzie, zapobiegając jego nadmiernemu wzrostowi. |
| Rozrusznik | Inicjuje zapłon świetlówki, umożliwiając jej działanie. |
| Kondensator | Redukuje zakłócenia i moc bierną w obwodzie. |

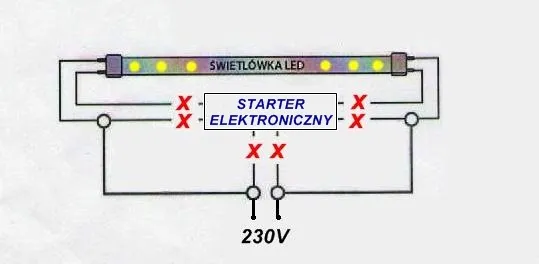

Jak podłączyć świetlówkę LED - uproszczony proces
Podłączenie świetlówki LED jest znacznie prostsze niż w przypadku tradycyjnych świetlówek fluorescencyjnych. W większości modeli, takich jak świetlówki typu T8, eliminowane są elementy takie jak dławik i rozrusznik. Przewody zasilające, fazowy i neutralny, są bezpośrednio podłączane do jednego końca świetlówki LED. Należy zwrócić szczególną uwagę na oznaczenia "L" (faza) i "N" (neutralny) na uchwycie, aby uniknąć błędów przy podłączeniu.

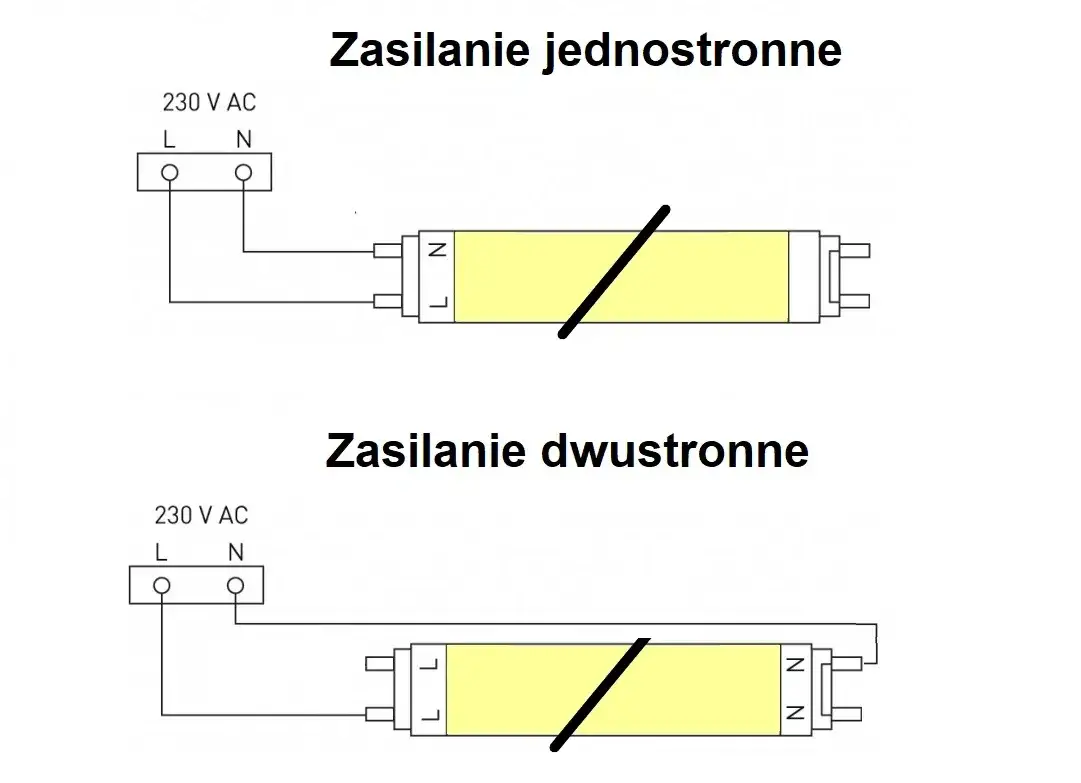

W przypadku świetlówek LED jednostronnie zasilanych, prąd zasilający musi być doprowadzony tylko do jednej strony lampy. Niewłaściwe podłączenie może spowodować, że świetlówka nie zadziała. Warto również usunąć kondensator, jeśli taki występuje, ponieważ nie jest on potrzebny w tym typie instalacji.
Czytaj więcej: Jak podłączyć smart TV z telefonem - proste metody i porady
Bezpieczeństwo podczas instalacji świetlówki - kluczowe zasady
Podczas instalacji świetlówki niezwykle ważne jest przestrzeganie kluczowych zasad bezpieczeństwa. Przede wszystkim, przed przystąpieniem do jakichkolwiek prac, należy zawsze wyłączyć zasilanie w obwodzie, aby uniknąć ryzyka porażenia prądem. Używanie odpowiednich narzędzi, takich jak miernik napięcia, jest niezbędne do sprawdzenia, czy w obwodzie nie ma prądu. Dodatkowo, warto mieć na uwadze, aby nie używać uszkodzonych przewodów ani elementów, ponieważ mogą one prowadzić do zwarcia lub innych niebezpiecznych sytuacji.
Innym ważnym aspektem jest odpowiednie zabezpieczenie miejsca pracy. Upewnij się, że obszar, w którym pracujesz, jest dobrze oświetlony i wolny od przeszkód. Warto również stosować osobiste środki ochrony, takie jak rękawice izolacyjne oraz okulary ochronne, które mogą pomóc w ochronie przed przypadkowymi urazami. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego nie należy lekceważyć tych zasad podczas instalacji świetlówki.
Jak unikać zagrożeń elektrycznych podczas podłączania
Podczas podłączania świetlówek istnieje wiele zagrożeń elektrycznych, które należy mieć na uwadze. Przede wszystkim, niebezpieczeństwo porażenia prądem wzrasta, gdy zasilanie nie jest wyłączone. Upewnij się, że korzystasz z narzędzi z izolowanymi uchwytami, co zmniejsza ryzyko zwarcia. Zawsze sprawdzaj, czy nie ma uszkodzeń w przewodach, ponieważ mogą one prowadzić do niebezpiecznych sytuacji. Dodatkowo, unikaj pracy w wilgotnych warunkach, ponieważ woda zwiększa ryzyko porażenia. W przypadku jakichkolwiek wątpliwości, lepiej skonsultować się z elektrykiem lub specjalistą.
Najczęstsze błędy przy podłączaniu świetlówek i ich rozwiązania
Podczas podłączania świetlówek, wiele osób popełnia typowe błędy, które mogą prowadzić do problemów z działaniem lampy. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie przewodów, gdzie faza i neutralny są zamienione. Taki błąd może sprawić, że świetlówka nie zadziała lub, co gorsza, może być niebezpieczna. Innym powszechnym problemem jest niezainstalowanie rozrusznika w przypadku tradycyjnych świetlówek fluorescencyjnych, co uniemożliwia ich zapłon. Ponadto, niektórzy użytkownicy zapominają o podłączeniu kondensatora, co może prowadzić do zakłóceń w działaniu lampy.
Aby uniknąć tych problemów, warto dokładnie sprawdzić wszystkie połączenia przed włączeniem zasilania. Jeśli zauważysz, że lampa nie działa, upewnij się, że wszystkie przewody są prawidłowo podłączone i że rozrusznik oraz kondensator są zainstalowane. Poniższa lista przedstawia najczęstsze błędy oraz ich rozwiązania, co może pomóc w szybkiej diagnostyce problemów z instalacją świetlówek.
- Nieprawidłowe podłączenie przewodów: Upewnij się, że przewód fazowy jest podłączony do dławika, a przewód neutralny do drugiego pinu świetlówki.
- Brak rozrusznika: Zainstaluj rozrusznik równolegle do pinów świetlówki, aby umożliwić jej zapłon.
- Brak kondensatora: Podłącz kondensator równolegle do źródła światła, aby zredukować zakłócenia.
Jak rozpoznać i naprawić błędy w instalacji świetlówki
Rozpoznawanie błędów w instalacji świetlówki może być kluczowe dla jej prawidłowego działania. Jeśli lampa nie świeci, pierwszym krokiem jest sprawdzenie, czy zasilanie jest włączone. Następnie zweryfikuj, czy przewody są prawidłowo podłączone zgodnie z schematem podłączenia. Zwróć uwagę na to, czy rozrusznik i kondensator są zainstalowane. Jeśli lampa miga lub nie działa stabilnie, może to oznaczać, że kondensator jest uszkodzony lub źle podłączony. W takich przypadkach konieczne będzie sprawdzenie i ewentualna wymiana tych komponentów.
- Sprawdź, czy zasilanie jest włączone i czy nie ma przerw w obwodzie.
- Weryfikuj poprawność podłączenia przewodów zgodnie z instrukcją.
- Upewnij się, że rozrusznik i kondensator są zainstalowane i działają poprawnie.
Jak wykorzystać nowoczesne technologie w podłączaniu świetlówek
W dobie rosnącej popularności technologii LED oraz inteligentnych systemów oświetleniowych, warto zwrócić uwagę na nowoczesne rozwiązania w zakresie podłączania świetlówek. Zastosowanie inteligentnych żarówek LED, które można kontrolować za pomocą aplikacji mobilnych, umożliwia dostosowanie oświetlenia do indywidualnych potrzeb użytkowników. Takie systemy pozwalają na programowanie harmonogramów włączania i wyłączania, co nie tylko zwiększa komfort, ale także przyczynia się do oszczędności energii.
Dodatkowo, integracja z systemami automatyki domowej, takimi jak Google Home czy Amazon Alexa, umożliwia sterowanie oświetleniem za pomocą głosu. Warto rozważyć modernizację instalacji elektrycznej poprzez dodanie czujników ruchu, które automatycznie włączają światło w momencie wejścia do pomieszczenia. Tego typu innowacje nie tylko zwiększają wygodę, ale również podnoszą poziom bezpieczeństwa w domach, eliminując ciemne zakamarki i zmniejszając ryzyko wypadków. Wprowadzenie tych nowoczesnych technologii w instalacji świetlówek może znacząco wpłynąć na jakość życia i efektywność energetyczną w Twoim domu.
