Ogniwo Peltiera to jeden z tych elementów, które wyglądają niepozornie, a potrafią zrobić w projekcie dużą różnicę: chłodzić, grzać, stabilizować temperaturę i pracować bez hałasu oraz ruchomych części. W praktyce nie jest to jednak magiczna mini-lodówka, tylko precyzyjna pompa ciepła, która wymaga dobrego zasilania, sensownego odprowadzania ciepła i poprawnego montażu. Poniżej rozkładam temat na czynniki pierwsze: od zasady działania, przez realne zastosowania, aż po wybór i błędy, które najczęściej psują efekt.
Najważniejsze rzeczy o module Peltiera, które warto zapamiętać
- To nie produkuje zimna - moduł tylko przenosi ciepło z jednej strony na drugą.
- Strona gorąca jest krytyczna - bez dobrego radiatora lub chłodzenia wodnego cały układ traci sens.
- Polaryzacja ma znaczenie - po odwróceniu zasilania strony zamieniają się rolami.
- Wydajność spada wraz z różnicą temperatur - katalogowe wartości są zwykle lepsze niż to, co zobaczysz w realnym projekcie.
- Najlepiej sprawdza się w małych, punktowych zadaniach - w precyzyjnym chłodzeniu elektroniki, małych komorach i urządzeniach mobilnych.
- Do dużych obciążeń energetycznych zwykle wygrywa inne chłodzenie - zwłaszcza sprężarkowe albo klasyczny układ z radiatorem i wentylatorem.
Jak działa moduł Peltiera i dlaczego jedna strona chłodzi
Patrzę na ten element jak na małą, półprzewodnikową pompę ciepła. W środku ma pary materiałów typu p i n, połączone elektrycznie szeregowo, a termicznie tak, żeby po przepuszczeniu prądu ciepło zaczęło przemieszczać się z jednej płytki na drugą. Jedna strona robi się chłodna, druga jednocześnie się nagrzewa - i to właśnie jest sedno działania.
Najważniejsza rzecz, którą warto zrozumieć: ten układ nie „tworzy zimna”, tylko przenosi energię cieplną. Jeśli zimnej stronie nie zapewnisz dobrego odprowadzenia ciepła po drugiej stronie, efekt szybko się załamie. Dlatego w praktyce o sukcesie decyduje cały zestaw: moduł, radiator, pasta termiczna, docisk i zasilanie.
Warto też pamiętać, że po odwróceniu polaryzacji efekt się odwraca - ta sama płytka może grzać albo chłodzić. To daje dużą elastyczność, zwłaszcza tam, gdzie potrzebna jest stabilizacja temperatury, a nie tylko „maksymalne schłodzenie”. Z mojego punktu widzenia właśnie ta kontrolowalność jest największą zaletą tego rozwiązania.
W dokumentacji producentów często pojawia się pojęcie ΔTmax, czyli maksymalnej różnicy temperatur między stronami w warunkach granicznych. To nie jest punkt pracy, którego możesz oczekiwać w normalnym projekcie, tylko wartość orientacyjna pokazująca, gdzie kończy się możliwości modułu. I tu pojawia się pytanie, kiedy taki sposób chłodzenia ma sens, a kiedy jest tylko drogą do marnowania energii.
Kiedy ten typ chłodzenia ma sens, a kiedy tylko zużywa prąd
Najczęściej moduł termoelektryczny wygrywa tam, gdzie liczy się mała powierzchnia, cicha praca i precyzyjna kontrola temperatury. To dlatego dobrze pasuje do punktowego chłodzenia elektroniki, miniaturowych komór chłodniczych, stacji laboratoryjnych, czujników optycznych czy niewielkich urządzeń mobilnych. W takich sytuacjach nie walczysz o kilkaset watów mocy chłodniczej, tylko o stabilny, przewidywalny efekt.
Przegrywa natomiast wtedy, gdy chcesz schłodzić coś dużego, ciepłego i długo pracującego, na przykład większą obudowę, pokój, mocny komputer albo sprzęt, który generuje stałe obciążenie cieplne. Wtedy zapotrzebowanie energetyczne rośnie szybciej niż realna korzyść. Jeśli celem jest oszczędność energii, Peltier zwykle nie jest pierwszym wyborem.
| Zastosowanie | Czy ma sens | Dlaczego |
|---|---|---|
| Stabilizacja temperatury małego czujnika | Tak | Małe obciążenie, wysoka precyzja, łatwa kontrola |
| Mini chłodziarka lub pudełko transportowe | Czasem | Sprawdza się przy niewielkiej komorze i umiarkowanych wymaganiach |
| Chłodzenie procesora lub GPU | Rzadko | Duża moc cieplna i trudne odprowadzanie ciepła po stronie gorącej |
| Chłodzenie pomieszczenia | Nie | Zbyt niska sprawność względem poboru prądu |
| Grzanie małego elementu | Tak | Odwrócenie polaryzacji daje prosty tryb grzania bez klasycznej grzałki |
Ja zwykle używam prostej zasady: jeśli rozwiązanie ma chłodzić coś punktowego i małego, jest warte rozważenia; jeśli ma walczyć z dużą ilością ciepła, lepiej od razu patrzeć na inne technologie. To prowadzi naturalnie do najważniejszego pytania praktycznego - jak dobrać moduł, żeby nie kupić czegoś, co wygląda dobrze tylko na aukcji.
Jak dobrać moduł do mocy, napięcia i temperatury
Dobór zaczynam od trzech liczb: ile ciepła trzeba odprowadzić, jaką temperaturę chcę uzyskać i jak dobrze potrafię chłodzić stronę gorącą. Bez tych danych wybór modułu jest zgadywaniem. Sam napis „12 V” na obudowie niczego nie załatwia, bo o realnym działaniu decydują także prąd, opór wewnętrzny, charakterystyka temperaturowa i jakość montażu.
W popularnych modułach hobbystycznych często spotyka się zasilanie 12 V DC i prądy rzędu kilku amperów, ale to tylko punkt startowy, nie uniwersalna recepta. W kartach katalogowych wielu jednostopniowych modeli katalogowe ΔTmax mieści się zwykle w okolicach 60-70°C, lecz ta wartość dotyczy warunków granicznych i bez obciążenia. W realnym układzie użyteczna różnica temperatur jest wyraźnie mniejsza.
Jeśli mam dobrać moduł sensownie, patrzę na takie parametry:
- Qcmax - maksymalna ilość ciepła, jaką moduł potrafi przepompować; to ważniejsze niż sama moc zasilacza.
- Imax i Vmax - granice elektryczne, które mówią, jakim prądem i napięciem można go zasilać.
- ΔTmax - wskazówka o możliwościach temperaturowych, ale nie punkt docelowy projektu.
- Rozmiar i grubość - moduł musi pasować mechanicznie do chłodzonej powierzchni i radiatora.
- Charakter pracy - czy ma działać ciągle, czy cyklicznie, bo to wpływa na trwałość i sterowanie.
W praktyce warto też zostawić 20-30% zapasu po stronie zasilacza. Jeśli moduł może pobierać 6 A, nie wybieram zasilacza „na styk”, tylko taki, który daje wyraźny margines. To samo dotyczy strony termicznej: jeśli chłodzona część generuje kilka watów ciepła, radiator po stronie gorącej musi rozproszyć nie tylko to ciepło, ale też energię dostarczoną elektrycznie do modułu. I właśnie tu najczęściej ucina się cały projekt.
Gdy dobór ma być bezpieczny, lepiej wybrać rozwiązanie trochę słabsze, ale dobrze odprowadzone termicznie, niż mocniejsze, które zaraz utonie we własnym cieple. Następny krok to montaż, bo nawet dobrze dobrany element można zepsuć jednym błędem przy przykręcaniu.
Montaż i zasilanie, które decydują o wyniku
To jest etap, na którym wiele projektów przegrywa mimo poprawnego doboru części. Strona gorąca musi mieć naprawdę dobry radiator - najlepiej z wentylatorem, a w wymagających układach z chłodzeniem wodnym. Sama płytka Peltiera jest zbyt mała, żeby rozproszyć ciepło bez wsparcia. Jeśli gorąca strona się rozgrzewa, zimna bardzo szybko przestaje spełniać swoją rolę.
Druga sprawa to kontakt termiczny. Używam cienkiej warstwy pasty termicznej i równomiernego docisku. Moduł jest kruchy, więc zbyt mocne dociśnięcie może uszkodzić ceramikę, a zbyt słaby docisk zostawi szczeliny powietrzne i zje wydajność. W tym rozwiązaniu nie ma miejsca na „mniej więcej”.
Warto też pamiętać o kondensacji. Jeśli zimna strona spadnie poniżej punktu rosy, na powierzchni pojawi się wilgoć, a czasem krople wody. W elektronice to problem, nie drobiazg. Dlatego przy chłodzeniu podzespołów stosuję izolację, osłony i sensowną kontrolę temperatury, zamiast liczyć na to, że wszystko „samo się ułoży”.- Nie uruchamiaj modułu bez radiatora - można go uszkodzić bardzo szybko.
- Nie steruj go wyłącznie brutalnym ON/OFF - częste cykle termiczne skracają żywotność.
- Nie ignoruj polaryzacji - przy odwróceniu biegunów strony zamieniają się rolami.
- Nie oszczędzaj na docisku - nierówny montaż oznacza straty i gorszą powtarzalność.
- Nie zapominaj o wilgoci - przy niższych temperaturach kondensacja potrafi zniszczyć cały efekt.
Gdy patrzę na takie układy, największą różnicę robi nie sam półprzewodnik, tylko jakość całej mechaniki i kontroli prądu. To prowadzi do kolejnego porównania: czy w ogóle warto wybrać termoelektrykę, skoro istnieją prostsze i często tańsze metody chłodzenia?
Jak wypada na tle innych metod chłodzenia
Jeśli porównuję moduł termoelektryczny z klasycznym radiatorem albo z układem sprężarkowym, widzę wyraźny podział ról. Peltier wygrywa tam, gdzie potrzebujesz małego, zwartego i odwracalnego źródła chłodu lub ciepła. Sprężarka wygrywa, gdy liczy się wydajność energetyczna. Radiator z wentylatorem wygrywa, gdy celem jest po prostu tanie i skuteczne odprowadzanie ciepła z elektroniki.
| Rozwiązanie | Mocne strony | Słabe strony | Najlepsze zastosowanie |
|---|---|---|---|
| Moduł termoelektryczny | Cichy, kompaktowy, bez ruchomych części, łatwo odwraca tryb grzanie/chłodzenie | Niska sprawność, wymaga dobrego radiatora, wrażliwy na montaż | Punktowe chłodzenie, małe komory, precyzyjna stabilizacja temperatury |
| Radiator z wentylatorem | Tani, prosty, wydajny przy dużej powierzchni wymiany | Nie da niższej temperatury niż otoczenie | Komputery, zasilacze, elektronika użytkowa |
| Układ sprężarkowy | Najlepsza efektywność przy większym chłodzeniu, dobre do niskich temperatur | Większy, głośniejszy, bardziej złożony | Lodówki, zamrażarki, klimatyzacja, większe komory chłodnicze |
W praktyce nie chodzi o to, które rozwiązanie jest „lepsze absolutnie”, tylko które lepiej pasuje do zadania. Dla małej komory lub czujnika termoelektryka bywa świetna, ale do chłodzenia większej ilości ciepła staje się kosztownym kompromisem. Dlatego ostatni filtr przed zakupem jest tak ważny - pozwala odsiać produkty, które brzmią dobrze w opisie, ale nie dają kompletu danych do sensownego projektu.
Co sprawdzić przed zakupem, żeby projekt nie rozczarował

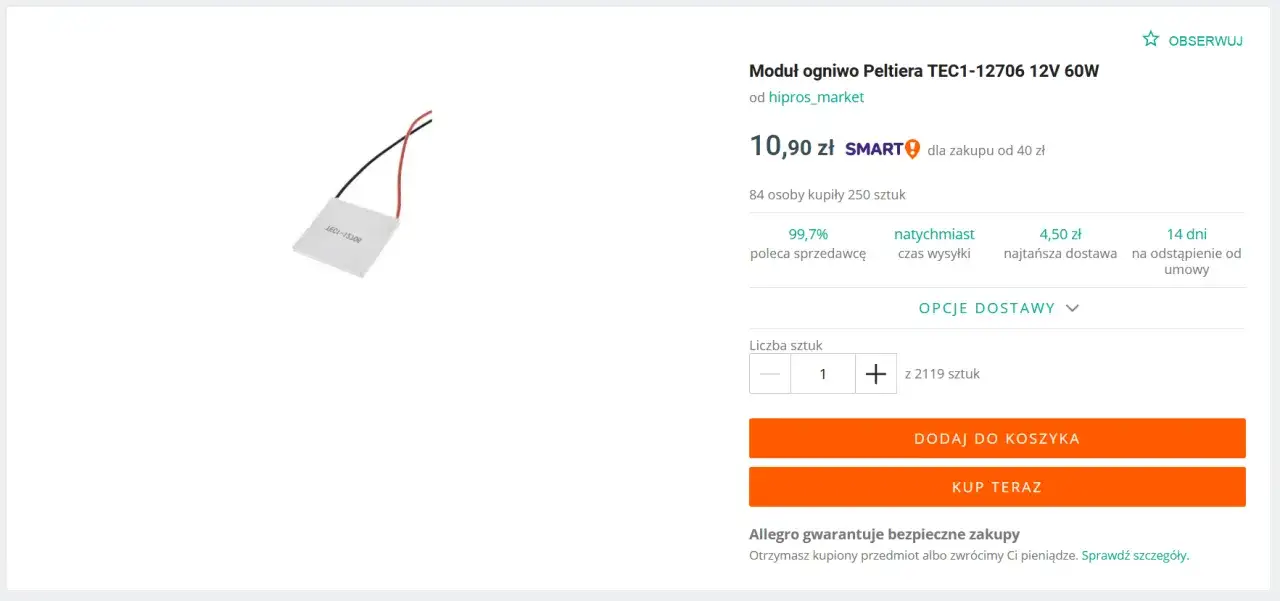

Jeśli mam kupić taki element do realnego projektu, sprawdzam najpierw nie nazwę handlową, tylko kartę katalogową. Szukam wykresów wydajności, parametrów Qc, Imax, Vmax, grubości modułu i warunków pomiaru. Jeżeli sprzedawca podaje wyłącznie hasło w stylu „12 V, 60 W”, traktuję to jako opis marketingowy, nie jako pełną specyfikację.
Dobry opis powinien pozwolić odpowiedzieć na kilka prostych pytań:
- Jaką moc cieplną moduł potrafi przenieść przy mojej temperaturze pracy?
- Jakie ma wymiary i czy zmieści się między chłodzonym elementem a radiatorem?
- Czy potrzebuję wersji jednostopniowej, czy wielostopniowej?
- Jakie zasilanie będzie potrzebne, żeby nie pracować na granicy możliwości?
- Jakie warunki montażu producent uznaje za bezpieczne?
Warto też zwracać uwagę na rodzaj projektu. Do prostych zastosowań hobbystycznych wystarczy często popularny moduł jednostopniowy, ale do bardziej wymagających układów lepiej szukać modelu z wykresem charakterystyki, a nie tylko z ogólnym opisem. Wielostopniowe wersje dają większą różnicę temperatur, ale jeszcze bardziej obciążają stronę gorącą i zwykle mają gorszą sprawność. To nie jest rozwiązanie „lepsze dla każdego”, tylko bardziej wyspecjalizowane.
Jeśli mam zostawić jedną praktyczną myśl, to tę: traktuj ten element jak precyzyjne narzędzie do małych zadań termicznych, a nie jak uniwersalną chłodziarkę. W dobrze zaprojektowanym układzie działa bardzo elegancko, ale bez solidnego odprowadzenia ciepła, zapasu mocy i kontroli temperatury potrafi rozczarować szybciej, niż podpowiada nazwa produktu.
