W elektronice ten parametr decyduje o tym, czy układ tylko filtruje zakłócenia, czy faktycznie potrafi podtrzymać zasilanie przez ułamek sekundy albo zgromadzić energię na błysk lampy. W praktyce pojemność kondensatora mówi, ile ładunku element może zgromadzić przy danym napięciu, ale sama liczba na obudowie nie wystarcza, by ocenić jego zachowanie w realnym układzie. Pokażę, jak to czytać, od czego zależy wartość, jak liczyć ją w prostych przypadkach i na co uważać przy doborze do sprzętu.
Najważniejsze rzeczy, które warto wiedzieć o tej wartości przed doborem elementu
- To stosunek ładunku do napięcia, więc opisuje zdolność elementu do magazynowania energii w polu elektrycznym.
- W praktyce liczą się nie tylko farady, ale też napięcie pracy, ESR, tolerancja i temperatura.
- Większa wartość nie zawsze znaczy lepszy efekt, zwłaszcza w zasilaczach, audio i układach impulsowych.
- Najczęściej spotkasz mikro-, nano- i pikofaraды, bo 1 F to w elektronice ogromna wartość.
- Łączenie równoległe zwiększa sumę, a szeregowe podnosi dopuszczalne napięcie kosztem mniejszej wartości zastępczej.
Co tak naprawdę oznacza ta wielkość
Najprościej ujmując, kondensator jest magazynem ładunku, ale nie takim jak bateria. Ładuje się i oddaje energię bardzo szybko, dlatego świetnie sprawdza się tam, gdzie trzeba wygładzić napięcie, podtrzymać pracę układu albo przyjąć krótki impuls prądu. Zależność jest prosta: C = Q / V, czyli pojemność to ładunek zgromadzony na elementach podzielony przez napięcie.
Jednostką jest farad, a w praktyce najczęściej pracuje się na jego mniejszych częściach. To nie przypadek, bo 1 F to naprawdę dużo jak na typowe układy elektroniczne. W sprzęcie konsumenckim częściej widzę mikrofarady, nanofarady i pikofarady niż pełne farady, bo właśnie tam kończy się teoria, a zaczyna sensowny kompromis między rozmiarem, kosztem i użytecznością.
Dla porządku warto zapamiętać jeszcze jedną rzecz: kondensator nie „przechowuje” energii w sensie chemicznym, tylko w polu elektrycznym między okładkami. To dlatego jego zachowanie zależy nie tylko od samej liczby C, ale też od budowy elementu i warunków pracy. Gdy już wiadomo, co oznacza sama liczba, trzeba sprawdzić, skąd bierze się jej różnica między modelami.
Od czego zależy pojemność kondensatora
W idealnym modelu na wartość wpływają trzy rzeczy: pole powierzchni okładek, odległość między nimi i materiał izolujący, czyli dielektryk - warstwa, która oddziela przewodzące części. Im większa powierzchnia, tym łatwiej zgromadzić ładunek. Im mniejsza odległość, tym większy efekt. A im lepszy dielektryk, tym większą wartość da się uzyskać przy tej samej geometrii.
| Czynnik | Wpływ na wartość | Co to znaczy w praktyce |
|---|---|---|
| Większa powierzchnia okładek | Zwykle zwiększa | Więcej miejsca na ładunek, więc wyższa zdolność magazynowania. |
| Mniejsza odległość między okładkami | Zwykle zwiększa | Pole elektryczne jest silniejsze, ale rośnie też ryzyko przebicia. |
| Lepszy dielektryk | Zwykle zwiększa | Materiał izolujący pozwala utrzymać więcej energii przy tej samej geometrii. |

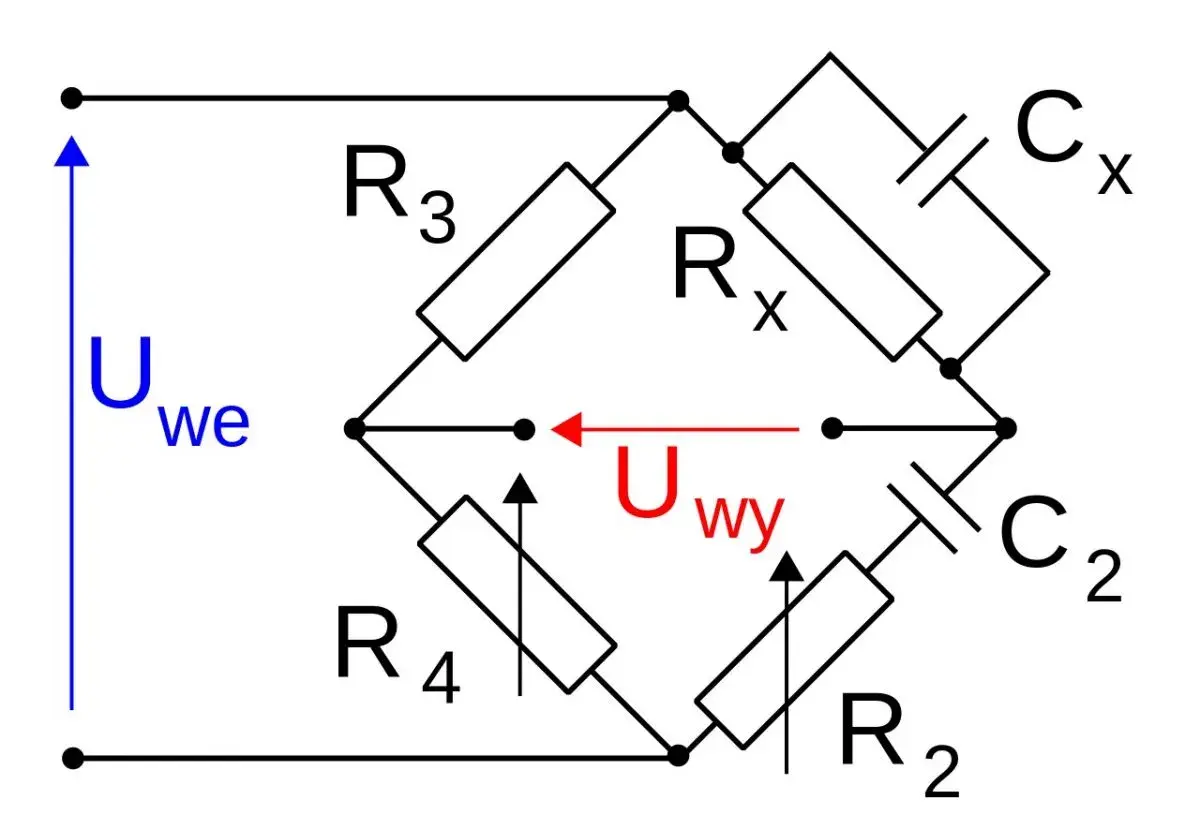

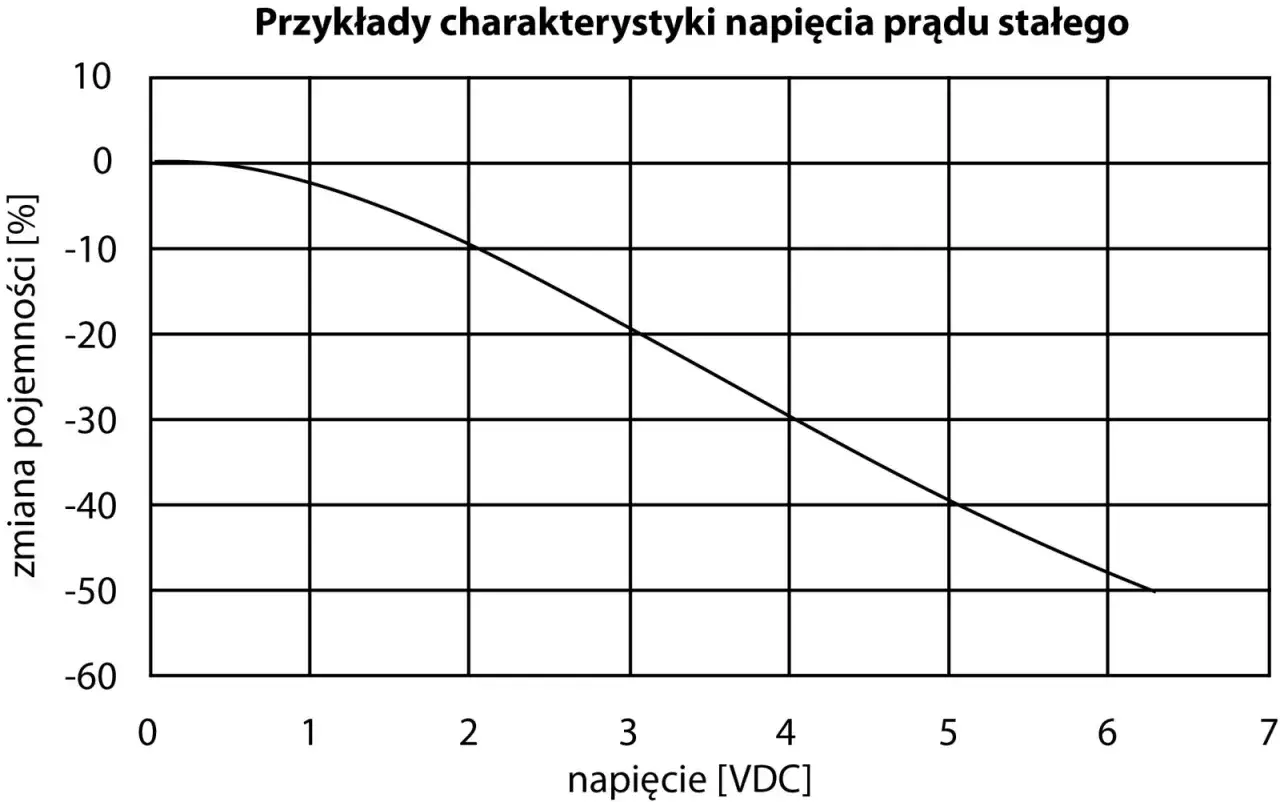

| Temperatura i częstotliwość | Może zmieniać wynik | W realnym układzie wartość katalogowa nie zawsze zachowuje się tak samo jak na stole pomiarowym. |
Właśnie dlatego dwa elementy o podobnym rozmiarze mogą zachowywać się zupełnie inaczej. Kondensator ceramiczny i elektrolityczny mają inne zadanie: pierwszy dobrze radzi sobie z szybkim odsprzęganiem zakłóceń, drugi daje większy zapas energii przy wolniejszych zmianach napięcia. Ja zwykle patrzę na to jak na wybór narzędzia, nie jak na wyścig o największą liczbę na obudowie. To naturalnie prowadzi do wzoru, który pokazuje zależność od geometrii i materiału.
Jak liczy się ją w prostym układzie
Najbardziej znany model to kondensator płytkowy. Dla niego korzysta się ze wzoru C = εA / d, gdzie A to pole okładek, d to odległość między nimi, a ε to przenikalność elektryczna dielektryka. Jeśli chcesz zrozumieć sens tego równania bez całej matematycznej otoczki, wystarczy jedna intuicja: większa powierzchnia i lepszy materiał izolujący pomagają zgromadzić więcej ładunku, a większy odstęp działa odwrotnie.
Przykład jest bardzo pouczający. Załóżmy, że okładki mają powierzchnię 10 cm², a odstęp wynosi 1 mm. Dla powietrza wynik wychodzi około 88,5 pF. Jeśli w tym samym układzie zastosujesz dielektryk o dużo większej przenikalności, wartość może wzrosnąć do dziesiątek nanofaradów. To pokazuje, dlaczego sama geometria nie wystarcza do oceny elementu.
| Przykład | Dane | Wynik | Wniosek |
|---|---|---|---|
| Powietrze | A = 10 cm², d = 1 mm, εr = 1 | około 88,5 pF | Mała wartość, dobra raczej do układów wysokiej częstotliwości. |
| Ten sam układ z lepszym dielektrykiem | Te same wymiary, ale dużo wyższa εr | może dojść do dziesiątek nF | Materiał izolujący robi ogromną różnicę. |
Trzeba jednak pamiętać, że to model uproszczony. W realnych komponentach dochodzą efekty brzegowe, tolerancja produkcyjna, zależność od temperatury i częstotliwości oraz ograniczenie napięcia przebicia. W praktyce często ważniejsze od samego wzoru jest to, jak kilka elementów połączyć ze sobą.
Jak łączyć elementy, żeby zyskać właściwy efekt
W projektach i naprawach spotyka się dwa podstawowe połączenia: równoległe i szeregowe. Każde daje inny rezultat, a pomylenie ich potrafi zepsuć cały układ. Ja traktuję to jak dwa różne sposoby budowania zapasu: jeden zwiększa „magazyn”, drugi zwiększa odporność na napięcie.
Połączenie równoległe
W połączeniu równoległym wartości się sumują, więc dwa elementy 100 µF dadzą razem 200 µF. To rozwiązanie przydaje się tam, gdzie trzeba zwiększyć zapas energii, obniżyć impedancję i poprawić filtrowanie tętnień w zasilaniu. Minusem bywa większy rozmiar całego układu, a w praktyce także suma prądów upływu, czyli niewielkich strat ładunku przez realny element.
Przeczytaj również: Zwarcie elektryczne - Jak rozpoznać objawy i bezpiecznie reagować?
Połączenie szeregowe
W szeregu zachowuje się odwrotnie: suma odwrotności daje mniejszą wartość zastępczą. Dwa identyczne kondensatory 100 µF połączone szeregowo dadzą około 50 µF, ale za to całość może wytrzymać wyższe napięcie. To ma sens w układach wysokiego napięcia, jednak przy elektrolitach trzeba uważać na równy podział napięcia. Bez elementów wyrównujących jeden kondensator może dostać zbyt duże obciążenie i uszkodzić się szybciej, niż sugerowałby sam katalog.
| Połączenie | Efekt | Kiedy ma sens | Ryzyko |
|---|---|---|---|
| Równoległe | Większa wartość, niższa impedancja | Filtry zasilania, układy impulsowe, redukcja zakłóceń | Większy rozmiar i suma prądów upływu |
| Szeregowe | Wyższe dopuszczalne napięcie, mniejsza wartość zastępcza | Układy wysokiego napięcia | Nierówny podział napięcia, szczególnie w elektrolitach |
Żeby nie zgubić się w oznaczeniach, trzeba jeszcze umieć czytać obudowę i kod producenta.
Jak czytać oznaczenia na obudowie
Na obudowie zwykle widzisz dwie rzeczy: wartość pojemności i napięcie pracy. To drugie nie jest dodatkiem kosmetycznym, tylko krytycznym parametrem bezpieczeństwa. Przykład 1000 µF 25 V oznacza, że element ma określoną wartość i może pracować do wskazanego napięcia, ale nie mówi nic o ESR, temperaturze czy jakości w układzie impulsowym.
| Jednostka | Przeliczenie | Najczęstsze zastosowanie |
|---|---|---|
| F | 1 farad | Superkondensatory i magazyny energii |
| mF | 10-3 F | Rzadziej spotykane, zwykle w większych układach |
| µF | 10-6 F | Zasilacze, audio, układy czasowe |
| nF | 10-9 F | Odsprzęganie, filtry, szybkie zakłócenia |
| pF | 10-12 F | Układy RF, oscylatory, sprzężenia precyzyjne |
W praktyce spotkasz też krótkie kody, np. 104, które oznacza 100 nF, albo 472, czyli 4,7 nF. To szczególnie ważne przy małych elementach SMD, gdzie nie ma miejsca na pełny opis. Warto też pamiętać o tolerancji, bo nie każdy kondensator musi mieć dokładnie tyle, ile sugeruje nadruk - zwłaszcza jeśli mówimy o ceramicznych elementach klasy ogólnej. Jeśli kod i jednostka są jasne, najłatwiej przejść do kolejnego problemu: błędów przy doborze.
Najczęstsze błędy przy doborze i wymianie
Największy błąd, jaki widzę, to skupienie się wyłącznie na jednej liczbie. Sama wartość C nie mówi jeszcze, czy element nada się do danego zasilacza, płyty głównej albo wzmacniacza. W elektronice użytkowej najczęściej decyduje zestaw cech, a nie jeden parametr wyrwany z kontekstu.
- Dobór tylko po wartości - kondensator może mieć odpowiednią liczbę, ale zbyt niskie napięcie pracy albo zbyt wysokie ESR.
- Ignorowanie ESR - to zastępcza rezystancja szeregowa, czyli miara strat i grzania elementu przy szybkim ładowaniu oraz rozładowaniu.
- Pomijanie prądu tętnień - chodzi o zmienną składową prądu, którą element musi przyjąć bez nadmiernego nagrzewania.
- Łączenie szeregowe bez wyrównania napięć - szczególnie ryzykowne w elektrolitach.
- Zakładanie, że nowy element od razu rozwiąże problem - czasem winny jest układ sterowania, zasilacz albo wyschnięte inne komponenty.
W serwisie sprzętu komputerowego, routerów czy zasilaczy impulsowych to właśnie te szczegóły robią różnicę. Z pozoru „taki sam” element może działać poprawnie tylko na papierze, a w praktyce przegrzewać się, powodować niestabilność albo skracać żywotność całego urządzenia. Jeżeli nie chcesz wpaść w ten sam schemat, warto od razu myśleć o zastosowaniu końcowym.
Jak wykorzystać tę wiedzę w sprzęcie codziennym
W urządzeniach, które trafiają na co dzień do domu, kondensatory pracują w bardzo różnych rolach. W zasilaczach wygładzają napięcie i pomagają przetrwać nagły skok obciążenia. W sprzęcie audio wpływają na pasmo i charakter pracy układu. W aparatach i lampach błyskowych odpowiadają za krótkie, mocne oddanie energii. W płytach głównych i routerach stabilizują zasilanie tam, gdzie procesor lub moduł radiowy pobiera prąd skokowo.
Jeśli miałbym zostawić tylko kilka praktycznych zasad, brzmiałyby tak:
- nie wybieraj elementu wyłącznie po wartości C;
- sprawdź napięcie pracy i zostaw rozsądny zapas;
- w sekcjach impulsowych patrz na ESR i prąd tętnień;
- dla wysokiej temperatury szukaj wersji 105°C, a nie przypadkowego zamiennika;
- w układach o dużym obciążeniu impulsowym preferuj konstrukcje, które faktycznie są do tego przeznaczone, a nie tylko „większą liczbę na obudowie”.
Jeśli mam zostawić jedną zasadę, to tę: liczba na obudowie mówi tylko o jednym aspekcie pracy elementu. O tym, czy kondensator rzeczywiście spełni swoje zadanie, decyduje dopiero zestaw cech: wartość, napięcie, ESR, temperatura i typ układu. Dopiero wtedy ten mały komponent robi dokładnie to, czego oczekujesz od niego w praktyce.
