Potencjał elektryczny - czym jest i jak go nie mylić z napięciem?

Potencjał elektryczny to jedno z tych pojęć, które porządkuje całą elektrykę: od baterii w urządzeniu, przez pomiar multimetrem, aż po zachowanie ładunku w polu. W tym artykule wyjaśniam, co dokładnie opisuje, jak wiąże się z napięciem, jak liczyć go w prostych układach i jak nie pomylić go z energią albo natężeniem pola. Dorzucam też praktyczne przykłady z elektroniki, bo tam ta wiedza naprawdę się przydaje.

Co naprawdę opisuje ten potencjał

Najprościej ujmuję to tak: potencjał to energia potencjalna przypadająca na jeden kulomb ładunku. Jeśli w jakimś punkcie pola ładunek miałby możliwość wykonania pracy albo musiałby tę pracę „oddać”, właśnie ta wielkość mówi, jak duży jest ten efekt w przeliczeniu na jednostkę ładunku. Dlatego w fizyce i elektronice potencjał traktuje się jako wygodny skrót myślowy, który pozwala opisać pole bez śledzenia każdej pojedynczej cząstki.

Ważne jest też to, że potencjał jest wielkością skalarną. Nie ma kierunku jak wektor, więc nie opisuje „dokąd” działa pole, tylko „jak duży” jest poziom energetyczny w danym miejscu. To właśnie odróżnia go od natężenia pola elektrycznego, które już kierunek ma i pokazuje, w którą stronę ładunek dodatni byłby popychany.

Jest jeszcze jeden praktyczny detal, o którym początkujący często zapominają: potencjał zawsze odnosi się do jakiegoś punktu zerowego. Bez niego sama liczba niewiele mówi. W obliczeniach często przyjmuje się nieskończoność jako poziom odniesienia, ale w obwodach elektronicznych zwykle używa się masy albo innego umownego punktu 0 V. Żeby to dobrze osadzić, trzeba przejść do różnicy potencjałów, czyli napięcia.

Jak napięcie wynika z różnicy potencjałów

W praktyce to napięcie jest wielkością, z którą spotykasz się najczęściej. Miernik pokazuje nie „abstrakcyjny poziom pola”, tylko różnicę między dwoma punktami. Jeśli jeden punkt ma wyższy potencjał niż drugi, między nimi istnieje różnica potencjałów, czyli napięcie. To ono napędza przepływ energii w obwodzie i decyduje o tym, czy układ zadziała poprawnie.

Warto zapamiętać prostą zależność: dla ładunku dodatniego ruch z miejsca o wyższym potencjale do miejsca o niższym potencjale odpowiada naturalnemu „spadkowi” energii potencjalnej. Dla ładunku ujemnego obraz jest odwrócony, co czasem miesza obraz sytuacji, jeśli ktoś myśli tylko intuicyjnie, bez wzorów. W elektronice to rozróżnienie ma znaczenie chociażby przy analizie polaryzacji źródeł i zachowania kondensatorów.

To rozróżnienie jest naprawdę użyteczne przy schematach, zasilaczach i pomiarach. Kiedy już je masz w głowie, wzory przestają wyglądać jak teoria z podręcznika, a zaczynają opisywać konkretne sytuacje z obwodu.

Jak liczy się go w prostych układach

Najczęściej spotykam trzy proste przypadki. Pierwszy to ładunek punktowy, drugi to kilka ładunków naraz, a trzeci to pole jednorodne, które dobrze opisuje na przykład przestrzeń między dwiema równoległymi okładkami kondensatora. W każdym z tych układów chodzi o to samo: policzyć, jaki poziom energii na jednostkę ładunku ma dany punkt względem przyjętego zera.

Dla ładunku punktowego potencjał w odległości r zapisuje się jako V = kQ/r, jeśli za punkt odniesienia przyjmujesz nieskończoność. To bardzo wygodny wzór, bo od razu pokazuje dwa ważne fakty: im większy ładunek źródłowy, tym większy potencjał, a im dalej od źródła, tym mniejszy. Dla wielu ładunków potencjały po prostu się sumują, co w praktyce bywa dużo prostsze niż liczenie całego pola od zera.

W polu jednorodnym między okładkami kondensatora przydatna jest zależność między różnicą potencjałów a natężeniem pola. W uproszczeniu, jeśli przesuwasz się wzdłuż linii pola na odcinku d, różnica potencjałów wynosi ΔV = E · d. To dlatego kondensator i bateria są tak często wykorzystywane jako szkolne przykłady: pokazują, że energia pola nie jest abstrakcją, tylko konkretną różnicą poziomów między punktami.

Warto też pamiętać o znaku. Wzory są proste, ale znak zależy od kierunku ruchu i przyjętej konwencji. Jeśli przeskoczysz ten szczegół, wynik liczbowy może wyglądać dobrze, a interpretacja będzie błędna. Właśnie dlatego ja zawsze sprawdzam nie tylko wartość, ale też to, co jest punktem startu, a co końcem drogi ładunku.

Gdy umiesz to policzyć na papierze, dużo łatwiej zrozumieć, co pokazuje miernik w realnym układzie.

Jak mierzy się go w obwodach i na co uważać

W praktyce pomiar robi się woltomierzem albo multimetrem ustawionym na pomiar napięcia. Kluczowa zasada jest prosta: miernik włącza się równolegle do punktów, między którymi chcesz sprawdzić różnicę potencjałów. To nie jest pomiar „przez szereg”, bo wtedy zaburzyłbyś działanie układu. Typowy multimetr cyfrowy ma bardzo dużą rezystancję wejściową, często rzędu 10 MΩ, dzięki czemu nie obciąża istotnie badanego obwodu.

Jeśli chcesz dobrze interpretować wynik, musisz znać punkt odniesienia. Na płytce drukowanej często będzie to masa, oznaczana jako GND, ale nie zawsze oznacza ona fizyczne uziemienie. To po prostu wspólna referencja dla pomiarów. W sprzęcie zasilanym bateryjnie taki punkt bywa umowny, a mimo to wszystkie napięcia w układzie liczy się względem niego.

• Sprawdzaj, względem czego mierzysz - bez tego sam wynik w woltach może być mylący.
• Nie zakładaj, że masa zawsze równa się ziemia - w elektronice to częsty skrót myślowy, ale nie zawsze poprawny.
• Nie mierz napięcia w szereg - to jeden z najprostszych błędów, który prowadzi do złych odczytów.
• Uważaj na obciążenie źródła - przy słabych bateriach albo delikatnych układach nawet niewielkie obciążenie zmienia wynik.
• Sprawdzaj stan przewodów i zakres miernika - błędny zakres albo uszkodzony przewód potrafią dać pozornie sensowną, ale fałszywą wartość.

To właśnie w pomiarach najczęściej wychodzi różnica między wiedzą teoretyczną a praktyką serwisową. Dobrze ustawiony miernik pokaże prawdę o układzie, ale tylko wtedy, gdy rozumiesz, co dokładnie mierzysz.

Gdzie ta wiedza naprawdę pracuje w elektronice i energetyce

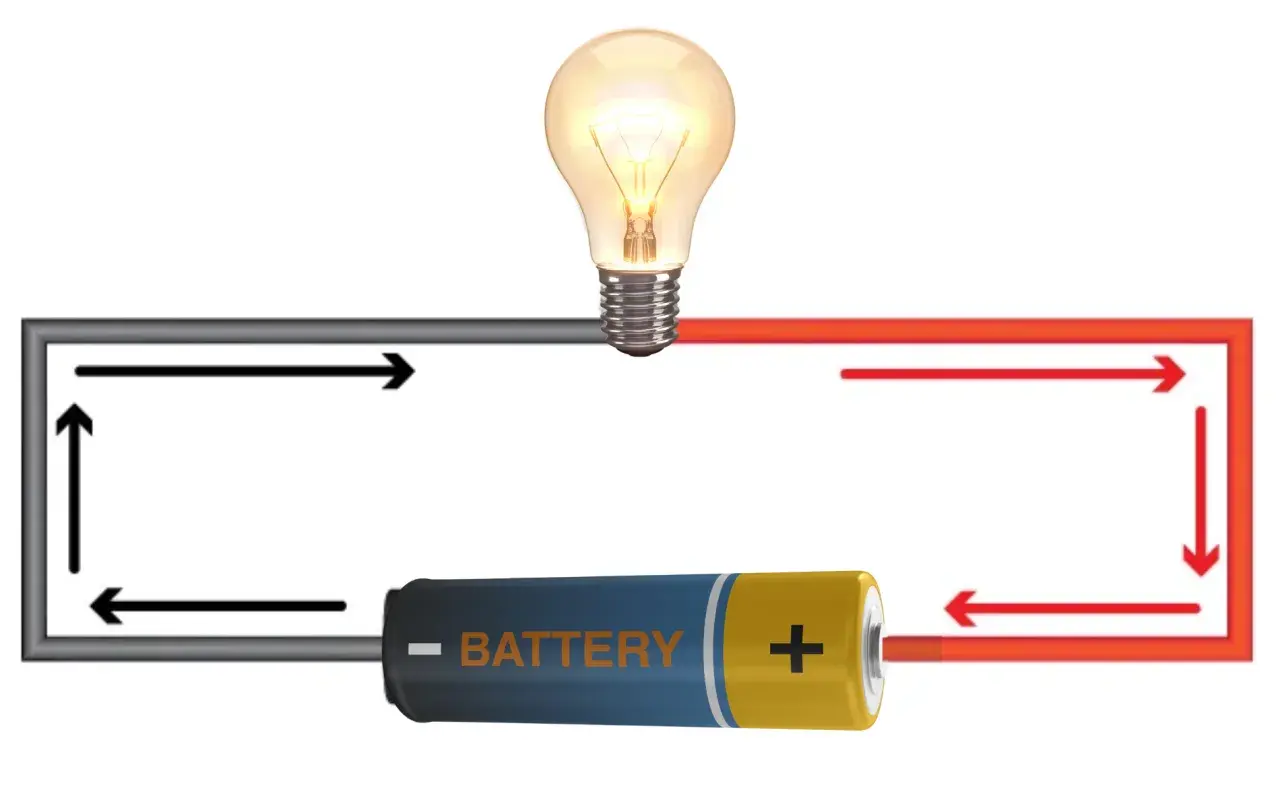

W domowej elektronice ten temat pojawia się częściej, niż się wydaje. Bateria litowo-jonowa ma zwykle napięcie nominalne około 3,6-3,7 V na ogniwo, klasyczne ogniwo alkaliczne to zazwyczaj 1,5 V, a podstawowe zasilanie USB startuje od 5 V. Same liczby nie są najważniejsze; ważne jest to, że każde z tych źródeł tworzy określoną różnicę potencjałów, dzięki której urządzenie może pobierać energię.

W urządzeniach zasilanych z sieci temat jest jeszcze bardziej praktyczny. Zasilacze, przetwornice i stabilizatory nie „produkują energii z niczego”, tylko przekształcają poziom napięcia tak, by układ końcowy dostał dokładnie to, czego potrzebuje. W laptopach, smartfonach i akcesoriach z USB-C widać to szczególnie dobrze: bazą jest zwykle 5 V, ale wyższe poziomy pojawiają się dopiero po negocjacji zasilania i nie są gwarantowane dla każdego urządzenia.

W energetyce i instalacjach domowych potencjał oraz napięcie są równie ważne, choć skala jest większa. Przy liniach przesyłowych, transformatorach i zabezpieczeniach liczy się nie tylko sam poziom napięcia, ale też to, jak rozkłada się pole i gdzie mogą pojawić się niebezpieczne różnice potencjałów. W praktyce przekłada się to na izolację, dobór przewodów, ochronę przeciwprzepięciową i bezpieczeństwo użytkownika.

Jest jeszcze jeden obszar, który w technice bywa niedoceniany: wyładowania elektrostatyczne. Niby to tylko chwilowy impuls, ale dla wrażliwych układów scalonych potrafi być wystarczający, by uszkodzić wejście albo przyspieszyć degradację komponentu. Tu znów wracamy do różnicy potencjałów - tyle że w bardzo krótkim, ale brutalnym wydaniu.

Jeśli zrozumiesz ten mechanizm, łatwiej będzie ci czytać zarówno schematy, jak i opisy zasilania w specyfikacjach sprzętu.

Co sprawdzić, zanim uznasz wynik za poprawny

Na końcu zostaje rzecz najprostsza, ale najbardziej użyteczna: zawsze pytaj, względem czego podajesz wynik. To jedna z tych zasad, które oszczędzają czas, nerwy i błędne wnioski. W elektryce bardzo łatwo pomylić punkt odniesienia z absolutną wartością, a potem wyciągnąć z pomiaru wnioski, których układ wcale nie potwierdza.

Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie taka: potencjał jest poziomem energetycznym punktu, napięcie jest różnicą między punktami, a poprawna interpretacja zawsze zaczyna się od punktu odniesienia. To wystarcza, żeby czytać schematy, rozumieć pomiary i nie gubić się w opisach zasilania. W praktyce właśnie ta prosta dyscyplina myślenia robi największą różnicę.
