Tranzystor NPN to jeden z tych elementów, które wyglądają niepozornie, a w praktyce decydują o tym, czy układ sterowania zadziała pewnie, czy zacznie się grzać i tracić energię. Poniżej pokazuję jego budowę, zasadę działania, typowe sposoby użycia oraz błędy, które najczęściej psują proste projekty z LED-ami, przekaźnikami i mikrokontrolerami.
Najważniejsze rzeczy o tranzystorze NPN w jednym miejscu
- Składa się z trzech warstw półprzewodnika i trzech wyprowadzeń: emitera, bazy oraz kolektora.
- Do otwarcia potrzebuje małego prądu bazy, a nie samego napięcia jak MOSFET.
- W pracy przełączającej liczą się przede wszystkim prąd bazy i nasycenie, a nie tylko hFE z noty katalogowej.
- Najwygodniej stosować go jako klucz po stronie masy, czyli w układzie low-side.
- Przy cewkach i silnikach trzeba dodać diodę zabezpieczającą przed przepięciem.
- Przed montażem warto sprawdzić V_CEO, I_C, P_tot i obudowę, bo to one ograniczają realne zastosowanie.

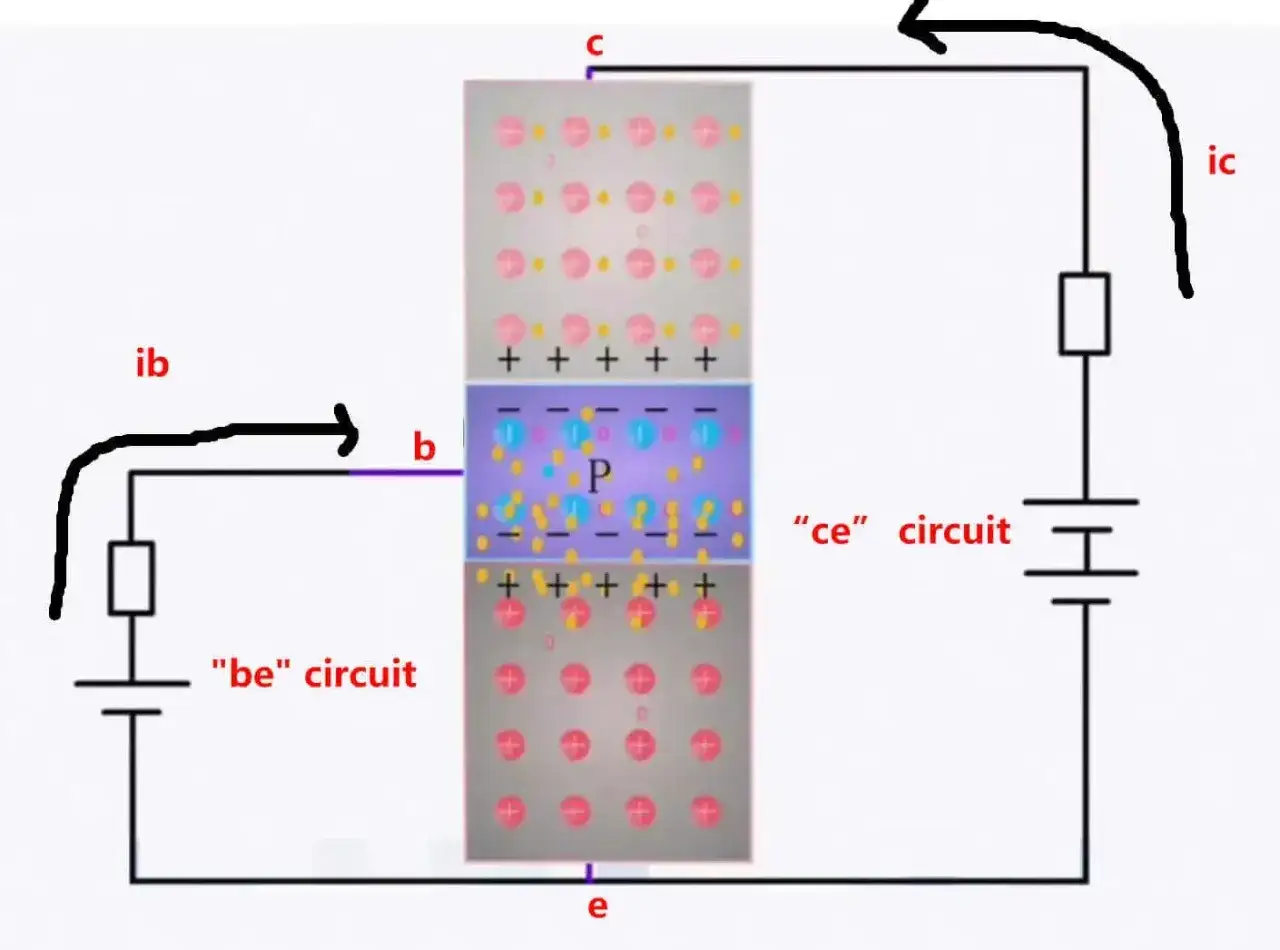

Jak zbudowany jest tranzystor NPN
W uproszczeniu mamy tu trzy obszary półprzewodnika ułożone jako N-P-N. Emiter i kolektor są typu N, a cienka baza ma typ P. Ta budowa nie jest przypadkowa: baza jest bardzo cienka i słabo domieszkowana, dzięki czemu niewielki sygnał sterujący może kontrolować znacznie większy prąd płynący przez tranzystor.
W symbolu graficznym warto zapamiętać jedną rzecz: strzałka na emiterze wskazuje kierunek prądu konwencjonalnego, a w NPN jest skierowana na zewnątrz. Ja zawsze traktuję to jako szybki test, czy patrzę na właściwy typ elementu, bo przy pierwszych projektach najłatwiej pomylić go z PNP.
| Wyprowadzenie | Rola w układzie | Co warto zapamiętać |
|---|---|---|
| Emiter | „Wysyła” nośniki ładunku do wnętrza tranzystora | W NPN zwykle łączy się go z masą w układzie przełączającym |
| Baza | Elektroda sterująca | Potrzebuje małego prądu, żeby otworzyć element |
| Kolektor | Zbiera nośniki i zasila obciążenie | Zwykle przenosi większą moc i napięcie niż baza |
Ta architektura tłumaczy, dlaczego tranzystor NPN tak dobrze sprawdza się w prostych układach elektronicznych. Kiedy rozumiesz już, co robi każda elektroda, łatwiej przejść do tego, co dzieje się w samym procesie przewodzenia.
Jak działa w praktyce
Najprościej mówiąc, tranzystor bipolarnego typu NPN zachowuje się jak sterowany prądem zawór. Gdy między bazą a emiterem pojawi się odpowiednie napięcie, zwykle około 0,6-0,7 V dla krzemowych elementów, złącze baza-emiter zaczyna przewodzić, a przez kolektor może popłynąć dużo większy prąd. To właśnie dlatego mówi się, że mały sygnał steruje większym obciążeniem.
Stan odcięcia
W stanie odcięcia baza nie dostaje wystarczającego bodźca i tranzystor pozostaje praktycznie wyłączony. Prąd kolektora jest wtedy znikomy, choć w rzeczywistym układzie zawsze pojawiają się niewielkie upływy. To stan, który wykorzystuje się w prostym „0/1” przy sterowaniu cyfrowym.
Stan aktywny
W stanie aktywnym złącze baza-emiter jest spolaryzowane w kierunku przewodzenia, a złącze kolektor-baza pozostaje zaporowe. W takim trybie tranzystor może wzmacniać sygnał, a w przybliżeniu prąd kolektora bywa opisywany zależnością I_C ≈ hFE × I_B. Tyle że ja nie polecam projektować na samym hFE, bo ten parametr mocno zmienia się między egzemplarzami, temperaturą i zakresem prądu.
Przeczytaj również: Gdzie znaleźć hasło do wifi vectra i uniknąć problemów z połączeniem
Nasycenie
W nasyceniu oba złącza są w praktyce otwarte, a tranzystor działa jak klucz włączony „do końca”. Spadek napięcia między kolektorem a emiterem jest wtedy mały, często w okolicach 0,1-0,3 V, więc straty mocy też są niewielkie. Jeśli używasz NPN jako przełącznika, właśnie do tego stanu zwykle warto go doprowadzić.
W praktyce różnica między wzmacnianiem a przełączaniem jest bardzo ważna: wzmacniacz potrzebuje pracy w stanie aktywnym, a klucz najlepiej czuje się w nasyceniu albo odcięciu. To prowadzi bezpośrednio do pytania, jak go poprawnie sterować w realnym układzie.
Jak dobrać rezystor bazy i sterować obciążeniem
Najczęstszy błąd początkujących jest prosty: podłączenie bazy bez rezystora albo zbyt słaby ogranicznik prądu. Tymczasem rezystor bazy jest obowiązkowy, bo chroni zarówno wyjście sterujące, jak i sam tranzystor. W projektach przełączających najbezpieczniej przyjąć wymuszone wzmocnienie około 10, czyli dobrać prąd bazy na poziomie mniej więcej jednej dziesiątej prądu kolektora.
Wzór startowy jest prosty:
RB = (Vsterowania - 0,7 V) / IB
Jeżeli mikrokontroler daje 5 V, a chcesz włączyć obciążenie 100 mA, to bezpieczny prąd bazy będzie rzędu 10 mA. Wtedy rezystor wychodzi około 430 Ω, więc w praktyce wybiera się najbliższy standard, zwykle 390 Ω albo 470 Ω. Dla LED-a 20 mA wystarczy zwykle około 2,2 kΩ, a dla drobnych sygnałów nawet więcej.
| Przykład obciążenia | Prąd obciążenia | Szacowany prąd bazy | Rezystor z 5 V | Uwagi praktyczne |
|---|---|---|---|---|
| Dioda LED | 20 mA | 2 mA | 2,2 kΩ | To tylko rezystor bazy, LED nadal potrzebuje własnego ograniczenia prądu |
| Przekaźnik małej mocy | 100 mA | 10 mA | 390-470 Ω | Do cewki koniecznie dodaj diodę gaszącą |
| Mały silnik DC | 300 mA | 30 mA | 120-150 Ω | Przy takim prądzie często lepiej rozważyć tranzystor mocy lub MOSFET |
Przy obciążeniach indukcyjnych, takich jak przekaźnik czy silnik, dodaj diodę równolegle do cewki. Katoda idzie do plusa zasilania, anoda do strony kolektora. To prosty element, który chroni układ przed przepięciem powstającym przy wyłączaniu. Bez niego tranzystor może działać poprawnie przez chwilę, a potem dostać impuls, który skraca jego życie.
Ja przy takich układach zawsze sprawdzam jeszcze jedną rzecz: czy wyjście sterujące naprawdę może dostarczyć wymagany prąd bazy. Często to nie tranzystor jest ograniczeniem, tylko pin mikrokontrolera. Gdy to jest jasne, łatwiej zdecydować, czy NPN jest najlepszym wyborem, czy lepiej od razu sięgnąć po inny element.
Kiedy NPN jest najlepszym wyborem, a kiedy lepiej sięgnąć po PNP lub MOSFET
NPN jest wyjątkowo wygodny wtedy, gdy chcesz przełączać obciążenie po stronie masy. To klasyczny układ low-side: emiter trafia do GND, kolektor do obciążenia, a drugą stronę obciążenia łączysz z plusowym zasilaniem. Taki sposób jest prosty, tani i bardzo dobrze pasuje do sterowania z mikrokontrolera.
| Element | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| NPN | Klucz po stronie masy, proste sterowanie obciążeniem | Łatwy w użyciu, tani, szeroko dostępny | Ma spadek napięcia na nasyceniu i potrzebuje prądu bazy |
| PNP | Klucz po stronie plusa, czyli high-side | Przydatny, gdy obciążenie ma być odłączane od zasilania dodatniego | Sterowanie bywa mniej wygodne z logiki 5 V |
| Logic-level MOSFET | Większe prądy i mniejsze straty energii | Bardzo mały spadek napięcia, brak stałego prądu sterującego | Trzeba dobrać odpowiedni typ i uważać na parametry bramki |
Jeśli zależy Ci na oszczędności energii albo obciążenie pobiera wyraźnie większy prąd, MOSFET bardzo często wygrywa. Jeśli jednak układ ma być prosty, a obciążenie mieści się w rozsądnym zakresie prądowym, NPN nadal jest jednym z najbardziej przewidywalnych rozwiązań. Z tego miejsca naturalnie wchodzimy w temat błędów, bo to one najczęściej psują nawet poprawnie zaprojektowany schemat.
Najczęstsze błędy, które psują układ
- Brak rezystora bazy - wyjście sterujące dostaje zbyt duży prąd, a tranzystor nie pracuje w bezpiecznych warunkach.
- Zbyt mały prąd bazy - element nie wchodzi pewnie w nasycenie i grzeje się bardziej, niż powinien.
- Brak diody przy cewce - przepięcie z obciążenia indukcyjnego może uszkodzić tranzystor.
- Pomylenie kolektora z emiterem - układ czasem „coś” robi, ale zwykle z gorszymi parametrami i bez stabilności.
- Ignorowanie mocy strat - nawet jeśli prąd jest w normie, obudowa i temperatura złącza mogą już nie dawać zapasu.
Ja zwykle zaczynam od pytania: czy problemem jest sterowanie, czy obciążenie. To ważne, bo przy silnikach rozruch bywa kilka razy większy niż prąd pracy, a przy przekaźnikach liczy się nie tylko prąd cewki, ale też przepięcie w momencie wyłączania. Gdy te pułapki są pod kontrolą, warto jeszcze nauczyć się czytać kartę katalogową bez zgadywania.
Na co patrzeć w nocie katalogowej, żeby dobrać pewny model
Noty katalogowe potrafią odstraszać, ale w przypadku tranzystora wystarczy kilka parametrów. Ja zwykle sprawdzam je w tej kolejności, bo to daje najszybszą odpowiedź, czy element nada się do danego zadania:
| Parametr | Co oznacza | Jak to interpretuję w praktyce |
|---|---|---|
| V_CEO | Maksymalne napięcie kolektor-emiter | Powinno mieć wyraźny zapas względem napięcia zasilania |
| I_C | Maksymalny prąd kolektora | Musi pokryć prąd obciążenia, najlepiej z marginesem |
| P_tot | Moc strat | Pokazuje, jak bardzo element może się nagrzać |
| hFE | Wzmocnienie prądowe | Pomaga orientacyjnie, ale nie powinno być jedyną podstawą projektu |
| V_CE(sat) | Spadek napięcia w nasyceniu | Im niższy, tym mniejsze straty energii i niższa temperatura |
| Obudowa | Forma montażu i odprowadzanie ciepła | TO-92 nie zachowuje się tak samo jak większe obudowy mocy |
W praktyce spotkasz kilka bardzo popularnych rodzin: BC547 i 2N3904 do prostych zastosowań sygnałowych, 2N2222 tam, gdzie potrzeba trochę większego prądu, oraz tranzystory mocy, jeśli układ ma sterować naprawdę wymagającym obciążeniem. To jednak tylko przykłady, a nie gotowa recepta, bo konkretne parametry zawsze zależą od wersji producenta i obudowy.
Jeśli miałbym zostawić jedną zasadę, to tę: najpierw dobierz prąd, temperaturę i sposób pracy, dopiero potem patrz na wzmocnienie. W praktyce oszczędza to najwięcej czasu, bo dobrze dobrany element działa chłodno, przewidywalnie i bez niepotrzebnego kombinowania z układem sterującym.
