Najważniejsze fakty, które warto znać od razu
- Jeden tor przepływu oznacza, że prąd płynie kolejno przez wszystkie elementy.
- Natężenie prądu jest takie samo w każdym punkcie takiego obwodu.
- Napięcie dzieli się między odbiorniki, a jego suma daje napięcie źródła.
- Opory w układzie szeregowym sumują się, więc każdy kolejny element zwiększa opór całkowity.
- Awaria jednego elementu zwykle przerywa pracę całego układu.
- Najlepiej sprawdza się tam, gdzie potrzebujesz prostoty, wspólnego prądu albo wyższego napięcia z kilku ogniw.
Jak działa układ z jednym torem przepływu prądu
W takim układzie wszystkie elementy są połączone jeden za drugim, więc elektrony nie mają wyboru trasy. Jeśli prąd ma przejść przez opornik, diodę, żarówkę albo inne odbiorniki, musi pokonać je po kolei, bez rozgałęzień. To właśnie dlatego jeden słabszy albo uszkodzony element wpływa na cały obwód, a nie tylko na fragment instalacji.
Z mojego doświadczenia najwięcej nieporozumień bierze się z tego, że ktoś patrzy na wygląd schematu, ale nie widzi logiki przepływu. Jeśli w obwodzie jest tylko jedna droga, to każdy element staje się częścią tego samego „łańcucha”. Gdy łańcuch pęka, prąd przestaje płynąć, nawet jeśli pozostałe elementy są sprawne. W praktyce to prosty, ale bardzo bezwzględny model działania.
Najłatwiej wyobrazić sobie taki układ jako kolejne odcinki tej samej trasy. Prąd nie rozdziela się na gałęzie, więc nie może ominąć przeszkody. To prowadzi nas do najważniejszej rzeczy: w obwodzie szeregowym trzeba pilnować nie tylko połączeń, ale też bilansu prądu, napięcia i oporu.
Prąd, napięcie i opór w układzie szeregowym
Tu wszystko opiera się na trzech prostych zasadach. Po pierwsze, natężenie prądu jest takie samo w każdym elemencie, bo przez cały obwód płynie ten sam ładunek. Po drugie, napięcie rozkłada się na odbiorniki i suma spadków napięcia musi równać się napięciu źródła. Po trzecie, opory się sumują, więc opór zastępczy układu rośnie wraz z liczbą elementów.
| Wielkość | Co dzieje się w układzie szeregowym | Co to oznacza w praktyce |
|---|---|---|
| Natężenie prądu | Jest takie samo w całym obwodzie | Każdy element „widzi” ten sam prąd |
| Napięcie | Dzieli się między elementy | Każdy odbiornik dostaje tylko część napięcia zasilania |
| Opór całkowity | Sumuje się | Dodanie kolejnego elementu zwykle zmniejsza prąd w obwodzie |
| Moc | Zależy od prądu i oporu danego elementu | Element o większym oporze może wydzielać więcej ciepła |
Jeśli chcesz zobaczyć to na liczbach, wystarczy prosty przykład: dwa oporniki o wartościach 20 Ω i 30 Ω dają razem 50 Ω. Przy zasilaniu 10 V prąd wyniesie 0,2 A, a spadki napięcia rozłożą się proporcjonalnie do oporów. Taka proporcja to sedno całego układu, więc przejście do przykładów z życia jest już bardzo naturalne.
Gdzie taki układ spotyka się najczęściej

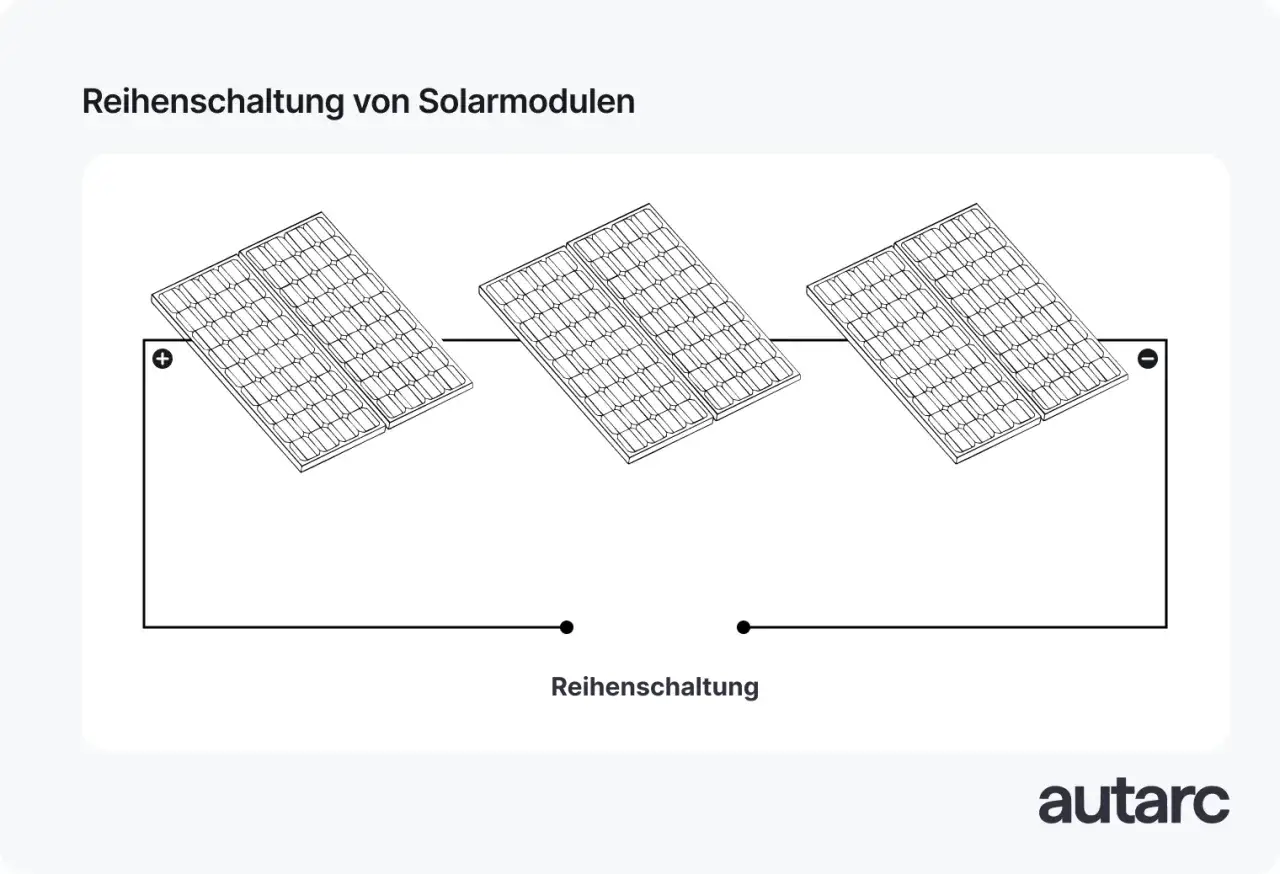

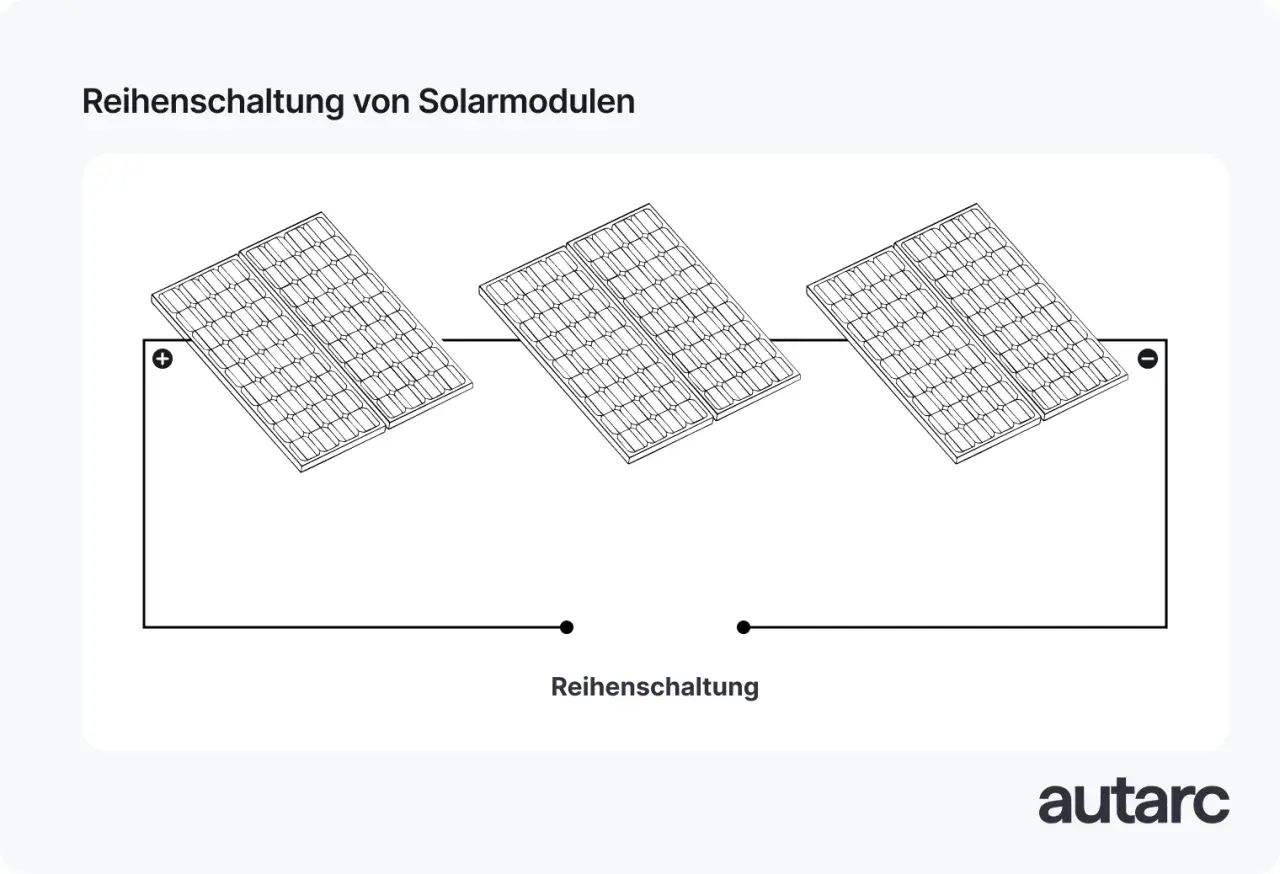

W praktyce szeregowe łączenie elementów pojawia się częściej, niż wielu osobom się wydaje. Najbardziej oczywisty przykład to ogniwa i akumulatory połączone w pakiet, kiedy celem jest podniesienie napięcia. Każde ogniwo dokłada swoją część, więc całość daje wyższe napięcie niż pojedynczy element.
Drugie częste zastosowanie to dzielnik napięcia, czyli układ, w którym dwa lub więcej elementów dzieli między sobą zasilanie. To rozwiązanie jest bardzo wygodne w elektronice, ale ma jedną ważną wadę: gdy obciążenie się zmienia, napięcia na elementach też mogą się przesunąć. Dlatego dzielnik dobrze działa w prostych układach pomiarowych, ale nie jest uniwersalnym zamiennikiem zasilacza.
Warto też wspomnieć o prostych układach sygnalizacyjnych, zabezpieczeniach oraz starszych łańcuchach oświetleniowych. Tam szeregowy tor jest użyteczny, bo wymusza ten sam prąd w całej gałęzi. Z drugiej strony taka konstrukcja jest mniej odporna na awarie, więc sprawdza się tam, gdzie prostota ma większe znaczenie niż pełna niezależność odbiorników.
| Przykład | Po co stosuje się układ szeregowy | Ograniczenie |
|---|---|---|
| Pakiet ogniw | Aby zwiększyć napięcie zasilania | Jedno słabsze ogniwo ogranicza cały pakiet |
| Dzielnik napięcia | Aby uzyskać napięcie pośrednie | Wynik zależy od obciążenia |
| Układy sygnalizacyjne | Aby zachować jeden, wspólny prąd w torze | Przerwa w obwodzie wyłącza całość |
| Proste łańcuchy oświetleniowe | Aby uprościć konstrukcję układu | Awaria jednego punktu może zatrzymać działanie |
Te przykłady dobrze pokazują, że sam schemat nie wystarczy. Trzeba jeszcze wiedzieć, jakie są konsekwencje takiego łączenia, bo właśnie one decydują o tym, czy układ będzie praktyczny. To prowadzi prosto do porównania z drugim podstawowym sposobem łączenia elementów.
Czym różni się od układu równoległego
Najprostsza różnica brzmi: w układzie szeregowym jest jedna droga prądu, a w równoległym są gałęzie. Dla początkujących to często brzmi jak detal, ale w praktyce zmienia wszystko. W szeregu ten sam prąd przechodzi przez każdy element, a w równoległym to napięcie jest wspólne dla wszystkich gałęzi.
| Cecha | Układ szeregowy | Układ równoległy |
|---|---|---|
| Droga prądu | Jedna, wspólna dla wszystkich elementów | Wiele gałęzi |
| Natężenie | Takie samo w całym torze | Dzieli się między gałęzie |
| Napięcie | Rozkłada się na elementy | Jest takie samo na każdej gałęzi |
| Awaria jednego elementu | Zwykle przerywa pracę całego obwodu | Często nie wyłącza reszty |
| Najlepsze zastosowanie | Gdy potrzebujesz prostoty albo wyższego napięcia z ogniw | Gdy odbiorniki mają działać niezależnie |
| Typowa wada | Jeden słaby punkt zatrzymuje całość | Większy prąd całkowity i bardziej rozbudowane okablowanie |
Ja zwykle patrzę na ten wybór bardzo praktycznie: jeśli urządzenie ma działać niezależnie od sąsiedniego odbiornika, równoległe łączenie wygrywa niemal od razu. Jeśli natomiast potrzebuję jednego, spójnego toru i kontrolowanego wzrostu napięcia, układ szeregowy jest logiczniejszy. Po takim porównaniu najłatwiej zobaczyć, gdzie ludzie popełniają błędy przy montażu i liczeniu.
Najczęstsze błędy, które psują cały obwód
Najczęściej nie chodzi o trudną fizykę, tylko o złą interpretację tego, co już jest na schemacie. Klasyczny błąd to mylenie zasad dla połączenia szeregowego z równoległym, czyli próba liczenia oporu całkowitego tak, jakby obwód miał gałęzie. Drugim częstym problemem jest zakładanie, że skoro źródło ma określone napięcie, to każdy element automatycznie dostanie tyle samo.
- Pomijanie spadków napięcia na kolejnych odbiornikach, co prowadzi do błędnych wyników przy pomiarach.
- Zakładanie, że awaria jednego elementu nic nie zmieni, mimo że w szeregu zwykle zatrzymuje cały prąd.
- Dobieranie elementów bez sprawdzenia prądu znamionowego, przez co układ może się przegrzewać albo działać niestabilnie.
- Ignorowanie rezystancji przewodów i styków, które przy prostych obwodach bywają małe, ale w dokładniejszych układach zaczynają mieć znaczenie.
- Stosowanie szeregu tam, gdzie potrzebna jest niezależność odbiorników, co kończy się frustracją już przy pierwszym uszkodzeniu.
Jak policzyć prosty obwód krok po kroku
Ja zaczynam od najprostszej rzeczy: spisuję wszystkie elementy i ich opory. Potem sumuję opory, bo w takim układzie to jest pierwszy obowiązkowy krok. Dopiero po tym obliczam prąd z prawa Ohma i rozkład napięć na poszczególnych odbiornikach.
- Zapisz napięcie źródła i opory wszystkich elementów.
- Oblicz opór zastępczy: Rz = R1 + R2 + R3.
- Wyznacz natężenie prądu: I = U / Rz.
- Policz spadek napięcia na każdym elemencie: Ui = I × Ri.
- Sprawdź bilans: suma spadków napięć musi dać napięcie źródła.
Przykład jest prosty i bardzo czytelny: zasilanie 12 V, oporniki 4 Ω, 2 Ω i 6 Ω. Opór zastępczy wynosi 12 Ω, więc prąd ma wartość 1 A. Spadki napięć rozkładają się tak: 4 V na pierwszym oporniku, 2 V na drugim i 6 V na trzecim. Suma daje 12 V, czyli bilans się zgadza.
| Element | Opór | Spadek napięcia |
|---|---|---|
| R1 | 4 Ω | 4 V |
| R2 | 2 Ω | 2 V |
| R3 | 6 Ω | 6 V |
| Suma | 12 Ω | 12 V |
Takie obliczenie jest banalne, ale bardzo dobrze pokazuje logikę układu. Jeśli jeden element zmieni opór, zmienia się cały prąd, a więc i napięcia na pozostałych odbiornikach. Z tego wynika ostatnia rzecz, którą naprawdę warto zapamiętać przed praktycznym użyciem tego rozwiązania.
Co warto zapamiętać, zanim zbudujesz własny układ
Szeregowy tor ma sens wtedy, gdy zależy Ci na prostocie, wspólnym prądzie i przewidywalnym rozkładzie napięcia. Dobrze sprawdza się też tam, gdzie chcesz zwiększyć napięcie z kilku źródeł albo uzyskać prosty dzielnik napięcia. Nie jest jednak dobrym wyborem wszędzie tam, gdzie odbiorniki mają działać niezależnie.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przed złożeniem układu policz nie tylko opór całkowity, ale też pojedyncze spadki napięcia. To właśnie one najczęściej pokazują, czy obwód zadziała stabilnie, czy tylko „na papierze”. I właśnie dlatego w prostych projektach elektronicznych ten temat warto rozumieć naprawdę dobrze, a nie tylko kojarzyć z podręcznikowego schematu.
