Wyłącznik różnicowoprądowy to jeden z tych elementów instalacji, które najczęściej doceniamy dopiero wtedy, gdy naprawdę mają zadziałać. W dobrze zaprojektowanym domu chroni przed porażeniem, pomaga ograniczać skutki uszkodzeń izolacji i musi być dobrany do konkretnych obwodów, zwłaszcza tam, gdzie pracuje dużo elektroniki, ładowarek i urządzeń z przetwornicami. W katalogach spotkasz też skrót RCD, ale ważniejsze od samej nazwy jest to, jak urządzenie działa, jaki typ wybrać i jak sprawdzać, czy nadal jest sprawne.
Najważniejsze fakty o wyłączniku różnicowoprądowym
- Chroni przed skutkami prądu upływu, czyli sytuacją, w której prąd „ucieka” poza normalny obwód, na przykład przez uszkodzoną izolację lub ciało człowieka.
- Najczęściej spotkasz czułość 30 mA do ochrony ludzi, a 100 mA lub 300 mA częściej jako ochronę selektywną albo przeciwpożarową.
- Typ urządzenia ma znaczenie: AC, A, F i B różnią się zakresem prądów, które potrafią wykryć.
- Nie zastępuje zabezpieczenia nadprądowego; do ochrony przed przeciążeniem i zwarciem potrzebny jest też odpowiedni wyłącznik nadprądowy albo RCBO.
- Test przyciskiem „T” to nie formalność; regularne sprawdzanie pomaga wychwycić awarię zanim instalacja przestanie chronić.
- W nowoczesnych instalacjach warto dzielić obwody, bo jeden wspólny wyłącznik dla wszystkiego szybko staje się źródłem problemów.
Jak działa wyłącznik różnicowoprądowy
Ja patrzę na ten element jako na bardzo szybki strażnik bilansu prądu. W środku wyłącznika przewód fazowy i neutralny przechodzą przez układ pomiarowy, który porównuje, ile prądu wpływa do obwodu i ile z niego wraca. Jeśli wszystko jest w porządku, bilans się zgadza. Jeśli część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, wilgoć albo człowieka, pojawia się prąd różnicowy i urządzenie odcina zasilanie.
To ważne rozróżnienie: wyłącznik nie mierzy „dotknięcia” wprost, tylko różnicę między prądem dopływającym i odpływającym. Dlatego jest skuteczny tam, gdzie problemem jest upływ do ziemi, ale nie można go traktować jak magicznej tarczy na każdą sytuację. Jeśli instalacja jest zrobiona źle, przewody neutralne są pomieszane między obwodami albo ktoś podłączył urządzenie z błędem, zabezpieczenie może wyzwalać bez przerwy albo w ogóle nie spełniać swojej roli.
W praktyce liczy się też próg zadziałania. W domowych instalacjach standardem ochrony dodatkowej jest zwykle 30 mA, bo to poziom dobrany właśnie pod ochronę ludzi. Gdy próg rośnie, rośnie też tolerancja na upływy, więc takie urządzenia częściej pełnią funkcję selektywną albo przeciwpożarową niż bezpośrednią ochronę przed porażeniem. To prowadzi już do najważniejszego pytania: który wariant będzie właściwy dla konkretnego obwodu.

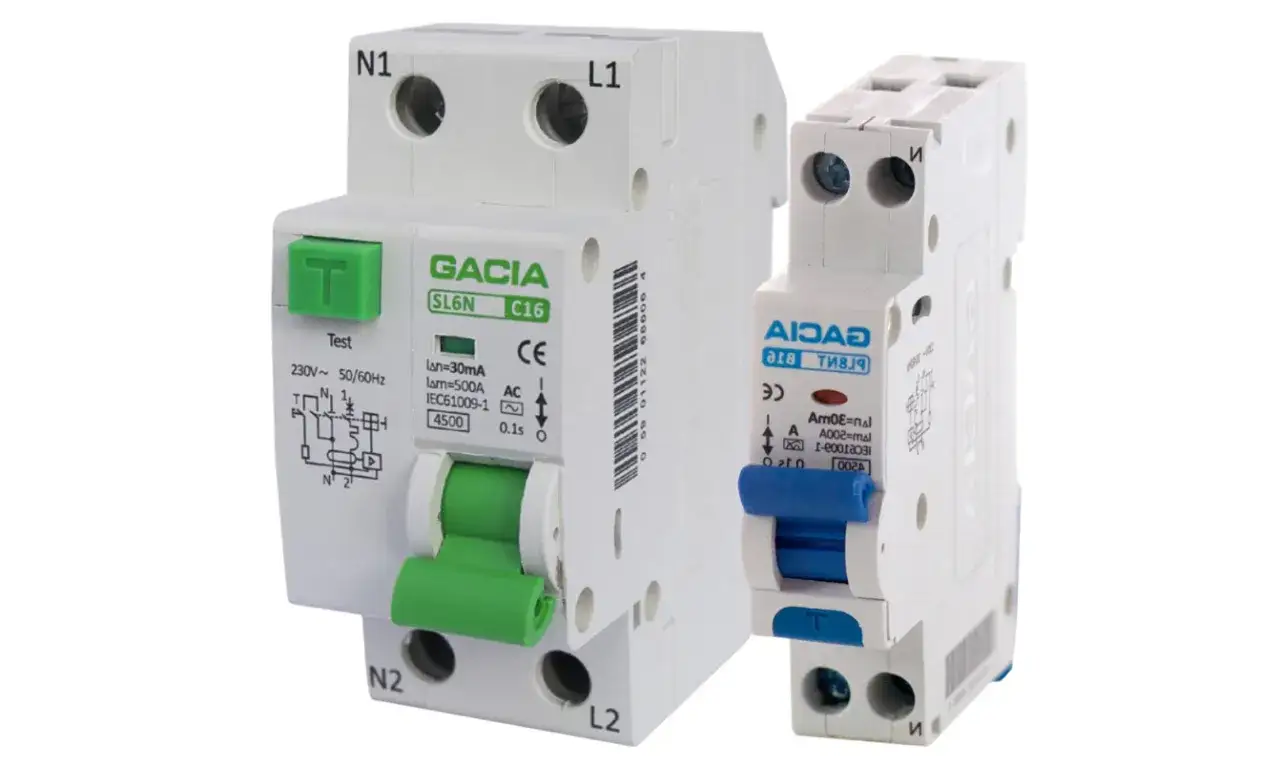

Który typ wybrać do swojej instalacji
Tu najłatwiej popełnić błąd, bo na pierwszy rzut oka wszystkie wyłączniki wyglądają podobnie. Różnią się jednak tym, jakie przebiegi prądu potrafią rozpoznać. Dla prostych odbiorników to nie zawsze robi różnicę, ale przy nowoczesnych urządzeniach elektronicznych już bardzo.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Starsze, proste obwody bez elektroniki mocy | Coraz częściej jest zbyt wąski do współczesnych odbiorników |
| A | Prąd przemienny i pulsujący prąd stały | Większość domowych obwodów, gniazda, AGD, sprzęt z elektroniką | To bezpieczniejszy punkt startowy niż AC |
| F | Jak typ A, plus bardziej złożone przebiegi i wyższe częstotliwości | Pompy ciepła, część pralek, urządzenia z falownikami i elektroniką sterującą | Lepszy do nowoczesnych odbiorników, zwykle droższy od typu A |
| B | Wszystkie podstawowe rodzaje prądów różnicowych, także gładki prąd stały | Ładowarki EV, fotowoltaika, falowniki, instalacje z energoelektroniką | Najbardziej uniwersalny, ale zwykle potrzebny tylko tam, gdzie naprawdę wymaga go obciążenie |
Do tego dochodzi jeszcze czułość. 30 mA traktuję jako punkt odniesienia dla ochrony ludzi. 100 mA i 300 mA częściej spotyka się w roli zabezpieczenia selektywnego albo przeciwpożarowego, zwłaszcza w większych instalacjach lub jako zabezpieczenie nadrzędne. Jeśli instalacja ma kilka poziomów ochrony, przydaje się selektywność, czyli taka koordynacja działania, w której najpierw odłącza się tylko uszkodzony obwód, a nie cały dom.
Moja praktyczna zasada jest prosta: przy typowej instalacji mieszkaniowej nie wybieram typu AC z automatu. Najczęściej sensowniejszy jest typ A, a gdy w obwodzie pracują urządzenia z falownikiem, ładowarką samochodu elektrycznego albo instalacją PV, od razu sprawdzam, czy nie trzeba wejść poziom wyżej. To oszczędza nerwów później, gdy urządzenie zaczyna wybijać bez oczywistego powodu. A skoro dobór zależy od obwodu, trzeba też dobrze zaplanować, gdzie taki wyłącznik ma pracować.

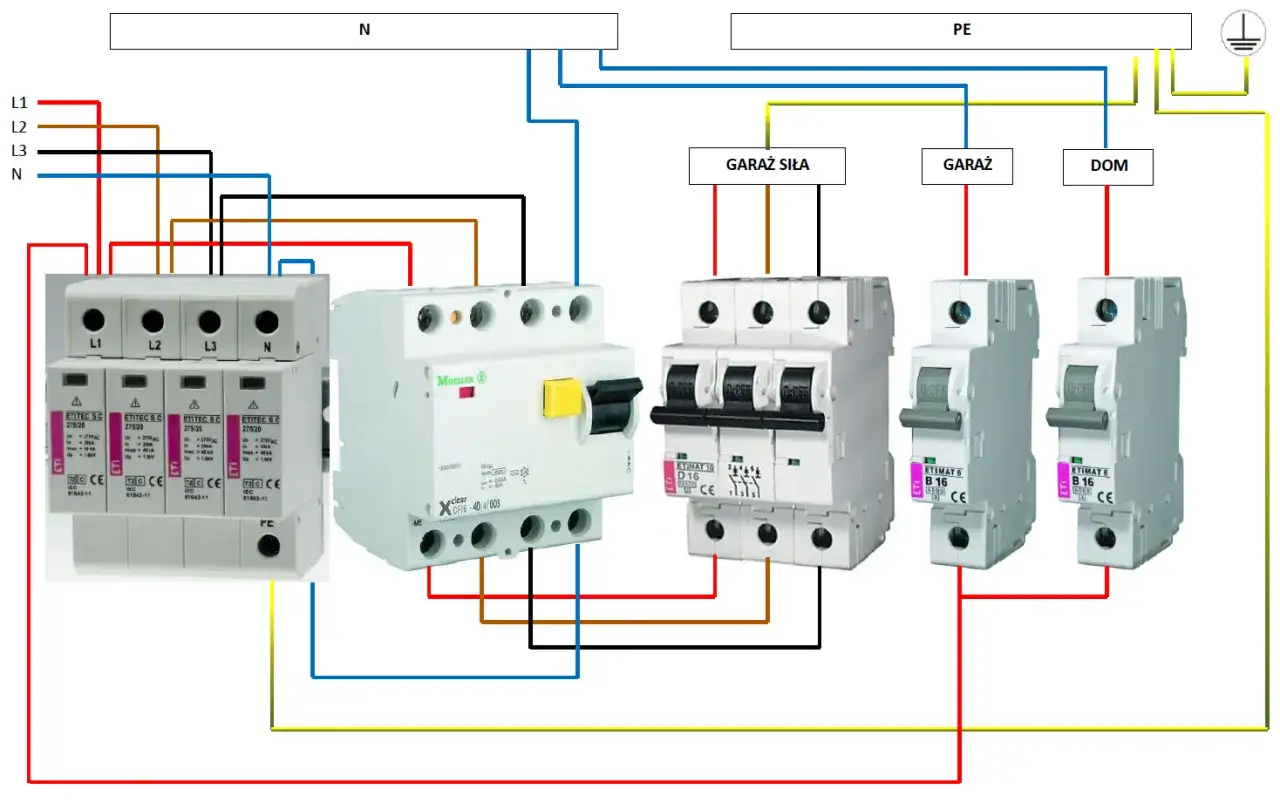

Gdzie ma sens osobne zabezpieczenie dla wybranych obwodów
Najgorszy układ to jeden wspólny wyłącznik dla wszystkiego. Działa na papierze, ale w praktyce powoduje, że awaria pralki, wilgoć w gnieździe zewnętrznym albo problem z ładowarką odcina pół domu. Z punktu widzenia użytkownika lepsze są mniejsze grupy obwodów, a najlepiej rozdzielenie tych najbardziej wrażliwych.
| Obwód | Dlaczego warto go wydzielić | Co to daje w praktyce |
|---|---|---|
| Łazienka | Wilgoć i urządzenia używane blisko wody | Łatwiej wykryć realny problem, a nie odcinać całej instalacji |
| Gniazda zewnętrzne | Największe ryzyko zawilgocenia i uszkodzeń mechanicznych | Mniej fałszywych zadziałań i większa czytelność awarii |
| Kuchnia i AGD | Duże obciążenia i sporo elektroniki sterującej | Awaria jednego urządzenia nie wyłącza całego domu |
| Pralka, suszarka, zmywarka | Grzałki i elementy mechaniczne często generują upływy | Łatwiej namierzyć, które urządzenie zaczęło sprawiać problem |
| Ładowarka EV | Może wymagać bardziej zaawansowanego typu zabezpieczenia | Instalacja pracuje stabilniej i zgodnie z wymaganiami urządzenia |
| Fotowoltaika i pompa ciepła | Falowniki i energoelektronika zmieniają przebieg prądu | Mniejsze ryzyko niepotrzebnego zadziałania i lepsza współpraca z urządzeniem |
W nowych i modernizowanych instalacjach nie szukałbym już oszczędności na jednym wspólnym zabezpieczeniu dla całego mieszkania. Lepsza jest instalacja trochę bardziej rozdrobniona, ale czytelna i odporna na pojedyncze awarie. To właśnie tutaj najczęściej widać różnicę między instalacją „działającą” a naprawdę dobrze przemyślaną. Skoro urządzenie ma chronić, trzeba też wiedzieć, jak sprawdzać, czy nie straciło tej zdolności z czasem.
Jak testować urządzenie, żeby nie dowiedzieć się o awarii za późno
Każdy wyłącznik różnicowoprądowy ma przycisk testowy i nie jest on dekoracją. Naciśnięcie „T” wymusza sztuczny prąd różnicowy, dzięki czemu można sprawdzić, czy mechanizm rzeczywiście zadziała i odetnie zasilanie. To szybki test codziennej sprawności, ale nie zastępuje pełnego pomiaru wykonanego przez elektryka.
- Włącz zasilanie i upewnij się, że obwód jest normalnie pracujący.
- Naciśnij przycisk testowy „T”.
- Urządzenie powinno wyzwolić i odciąć zasilanie.
- Po teście przywróć je do pracy zgodnie z instrukcją producenta.
- Jeśli nie reaguje albo nie daje się skasować, traktuj to jako usterkę, a nie drobiazg.
W domu rozsądny rytm kontroli to co najmniej raz na pół roku, a w miejscach wilgotnych, zapylonych albo bardziej obciążonych lepiej robić to co miesiąc. Sama częstotliwość nie jest sztuką dla sztuki: mechanika urządzenia pracuje, styki się starzeją, a użytkownik przyzwyczaja się do działania instalacji i łatwo przeoczyć pierwsze objawy problemu. Z mojego punktu widzenia właśnie regularny test najlepiej odróżnia ochronę realną od ochrony tylko „na schemacie”.
Jeśli wyłącznik wybija bez wyraźnej przyczyny, nie warto od razu zakładać, że jest uszkodzony. Często winny jest konkretny odbiornik, wilgoć w gnieździe, grzałka w pralce albo źle podłączony neutralny. To prowadzi do kolejnego tematu, bo wiele awarii bierze się nie z samego urządzenia, lecz z błędów popełnionych przy montażu lub użytkowaniu.
Najczęstsze błędy, które psują skuteczność ochrony
Najbardziej kosztowny błąd jest zaskakująco prosty: traktowanie wyłącznika różnicowoprądowego jak zamiennika wszystkich innych zabezpieczeń. On ma chronić przed skutkami prądu upływu, ale nie zastąpi ochrony przeciwzwarciowej i przeciążeniowej. W praktyce potrzebuje współpracy z wyłącznikiem nadprądowym albo z urządzeniem typu RCBO, które łączy obie funkcje.- Mieszanie przewodów neutralnych między obwodami za jednym wyłącznikiem. To klasyczny powód niepotrzebnych zadziałań.
- Wybór zbyt prostego typu do urządzeń z elektroniką mocy. Typ AC przy nowoczesnym sprzęcie bywa po prostu za słaby.
- Ładowanie jednego wyłącznika zbyt wieloma obwodami. Gdy coś się dzieje, trudno ustalić źródło problemu.
- Ignorowanie testów. Zabezpieczenie, którego nikt nie sprawdza, może wyglądać dobrze i jednocześnie nie działać poprawnie.
- Zakładanie, że każde zadziałanie oznacza awarię urządzenia. Czasem to sygnał realnego problemu w konkretnym odbiorniku lub instalacji.
- Brak selektywności. Jeśli cały dom gaśnie po drobnej usterce w jednym pomieszczeniu, układ ochrony jest źle przemyślany.
Najbardziej niedoceniany problem widzę jednak gdzie indziej: ludzie kupują „jakikolwiek” wyłącznik, bo na pierwszy rzut oka wszystkie wyglądają podobnie. Tymczasem o skuteczności ochrony decydują detale. To właśnie dlatego przed zakupem albo modernizacją rozdzielnicy warto przejść przez krótką, techniczną checklistę zamiast działać na wyczucie.
Co sprawdzić przed zakupem albo modernizacją rozdzielnicy
Jeśli miałbym uporządkować decyzję w kilku krokach, zacząłbym od obwodu, nie od samej ceny. Najpierw trzeba ustalić, co dokładnie ma być chronione, potem dobrać typ, czułość i układ współpracy z resztą rozdzielnicy. Dopiero na końcu patrzę na markę, serię i dodatkowe funkcje.
- Typ odbiorników - proste obwody, elektronika domowa, falowniki, EV, PV, pompy ciepła.
- Czułość - 30 mA do ochrony ludzi, wyższe wartości raczej do układów selektywnych lub przeciwpożarowych.
- Liczba biegunów - instalacja jednofazowa i trójfazowa wymagają innego układu.
- Współpraca z nadprądowym - osobny aparat albo wersja łączona, jeśli miejsce w rozdzielnicy jest ograniczone.
- Selektywność - szczególnie ważna w większych domach i przy kilku poziomach zabezpieczeń.
- Miejsce montażu - wilgoć, kurz, temperatura i dostęp serwisowy mają realny wpływ na stabilność działania.
