Dioda jest małym elementem, ale w praktyce decyduje o tym, czy układ działa bezpiecznie i bez strat, czy zaczyna się grzać, buczeć albo przepuszczać zakłócenia. W elektronice i energetyce używa się jej do prostowania napięcia, ochrony przed odwrotną polaryzacją, stabilizacji oraz sterowania światłem. Poniżej rozkładam temat na czynniki pierwsze: od zasady działania, przez rodzaje, po wybór właściwego wariantu do konkretnego projektu.
Najważniejsze informacje w skrócie
- Podstawą działania jest złącze p-n, które przewodzi łatwo tylko w jednym kierunku.
- W energetyce liczą się przede wszystkim: napięcie wsteczne, prąd, straty cieplne i szybkość przełączania.
- Najczęściej spotkasz warianty prostownicze, Schottky'ego, Zenera, LED i ochronne TVS.
- Niższy spadek napięcia zwykle oznacza mniejsze straty, ale nie zawsze lepszy dobór do układu.
- W praktyce najwięcej problemów powodują błędy w biegunowości, termice i zbyt mały zapas parametrów.
Jak działa złącze p-n i skąd bierze się jednokierunkowość
W środku takiego elementu znajduje się złącze p-n, czyli styk warstwy typu p i warstwy typu n. Na granicy tych obszarów powstaje bariera potencjału oraz tzw. obszar zubożony, w którym swobodnych nośników ładunku jest znacznie mniej niż w samym materiale. To właśnie ta bariera sprawia, że prąd płynie chętnie tylko w jednym kierunku.
Gdy podajesz napięcie w kierunku przewodzenia, bariera się obniża, a nośniki mogą swobodniej przechodzić przez złącze. W praktyce oznacza to, że anoda staje się dodatnia względem katody i układ zaczyna przewodzić. Spadek napięcia nie jest jednak zerowy: zależy od materiału, temperatury i natężenia prądu, dlatego w obliczeniach zawsze zostawiam sobie margines.
Co dzieje się przy polaryzacji w kierunku przewodzenia
W tym stanie złącze otwiera się stopniowo, a nie jak idealny przełącznik. Zwykłe elementy krzemowe mają zauważalny spadek na złączu, co oznacza realne straty mocy. W prostym układzie to może być pomijalne, ale w zasilaczu 10 A już nie. Jeśli na elemencie spada 0,7 V przy 10 A, zamieniasz 7 W na ciepło. To już wymaga chłodzenia albo innego typu rozwiązania.
Przeczytaj również: Co to jest wat - jak odróżnić moc od energii i czytać etykiety
Co blokuje przepływ w kierunku zaporowym
Po odwróceniu polaryzacji obszar zubożony się poszerza i układ niemal całkowicie blokuje przepływ. Prawie, bo zawsze istnieje niewielki prąd upływu. W wyższych napięciach może dojść do przebicia lawinowego, a to zjawisko jest wykorzystywane celowo w stabilizatorach i zabezpieczeniach, ale w zwykłym prostowniku jest już sygnałem alarmowym. Dlatego patrzę nie tylko na to, czy element przewodzi, ale też jak zachowuje się przy napięciu zaporowym i temperaturze.
Ta logika działania jest prosta, ale ma ogromne znaczenie. Gdy już rozumiesz kierunek przepływu i barierę złącza, dużo łatwiej ocenić, który wariant będzie sensowny w praktyce.
Jakie rodzaje spotyka się najczęściej

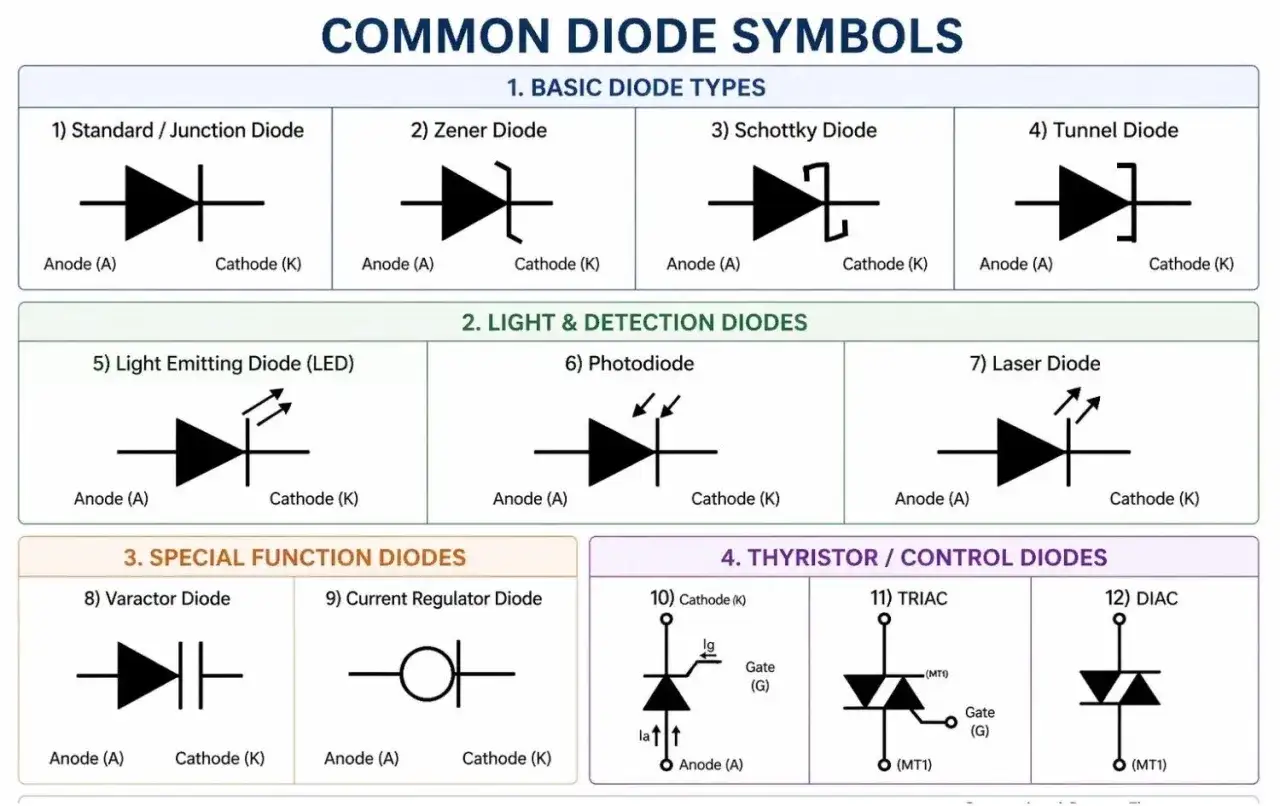

Nie ma jednego najlepszego wariantu, bo różne konstrukcje optymalizuje się pod inne priorytety: sprawność, szybkość, stabilizację, ochronę albo emisję światła. Ja zwykle zaczynam od pytania, czy potrzebuję prostowania, zabezpieczenia, ograniczenia napięcia, czy może źródła światła.
| Rodzaj | Do czego służy | Mocna strona | Ograniczenie |
|---|---|---|---|
| Prostownicza | Zmiana AC na DC w zasilaczach i mostkach | Prosta, tania, odporna | Zwykle większy spadek napięcia i większe straty |
| Schottky'ego | Przetwornice, niskie napięcia, ochrona przed odwrotną polaryzacją | Mały spadek i szybka praca | Większy prąd upływu i ograniczenia napięciowe w części wersji |
| Zenera | Stabilizacja napięcia i ochrona przed przepięciem | Przewidywalne zachowanie w przebiciu | Wymaga ograniczenia prądu i kontroli mocy |
| LED | Emisja światła w sygnalizacji i oświetleniu | Wysoka skuteczność i szeroki wybór barw | Wymaga sterowania prądowego |
| TVS | Gaszenie impulsów przepięciowych | Bardzo szybka reakcja na skoki napięcia | Nie zastępuje klasycznego stabilizatora |
| Ultraszybka | Układy impulsowe, inwertery, szybkie prostowanie | Krótki czas odzyskiwania | Trzeba dobrze dobrać ją do częstotliwości pracy |
W praktyce producenci oferują szerokie zakresy parametrów: w rodzinach Schottky'ego spotyka się układy od niskich napięć do kilkuset woltów, a w mocniejszych rozwiązaniach także bardzo wysokie wartości prądu. To ważne, bo nazwa rodziny niczego jeszcze nie gwarantuje. Liczy się konkretny model, jego charakterystyka i warunki pracy.
W przypadku LED-ów warto pamiętać o prądzie, a nie tylko o napięciu. Małe konstrukcje pracują zwykle w zakresie około 15-50 mA, a mocniejsze źródła światła często w przedziale 350-1000 mA. To właśnie dlatego zasilanie napięciowe bez ograniczenia prądu tak często kończy się uszkodzeniem.
Ten podział przydaje się nie tylko w teorii. Gdy przejdziesz od nazwy do funkcji, od razu łatwiej rozumieć, dlaczego ten sam element może działać świetnie w ładowarce, a źle w układzie impulsowym.
Gdzie ten element pracuje w elektryce i energii

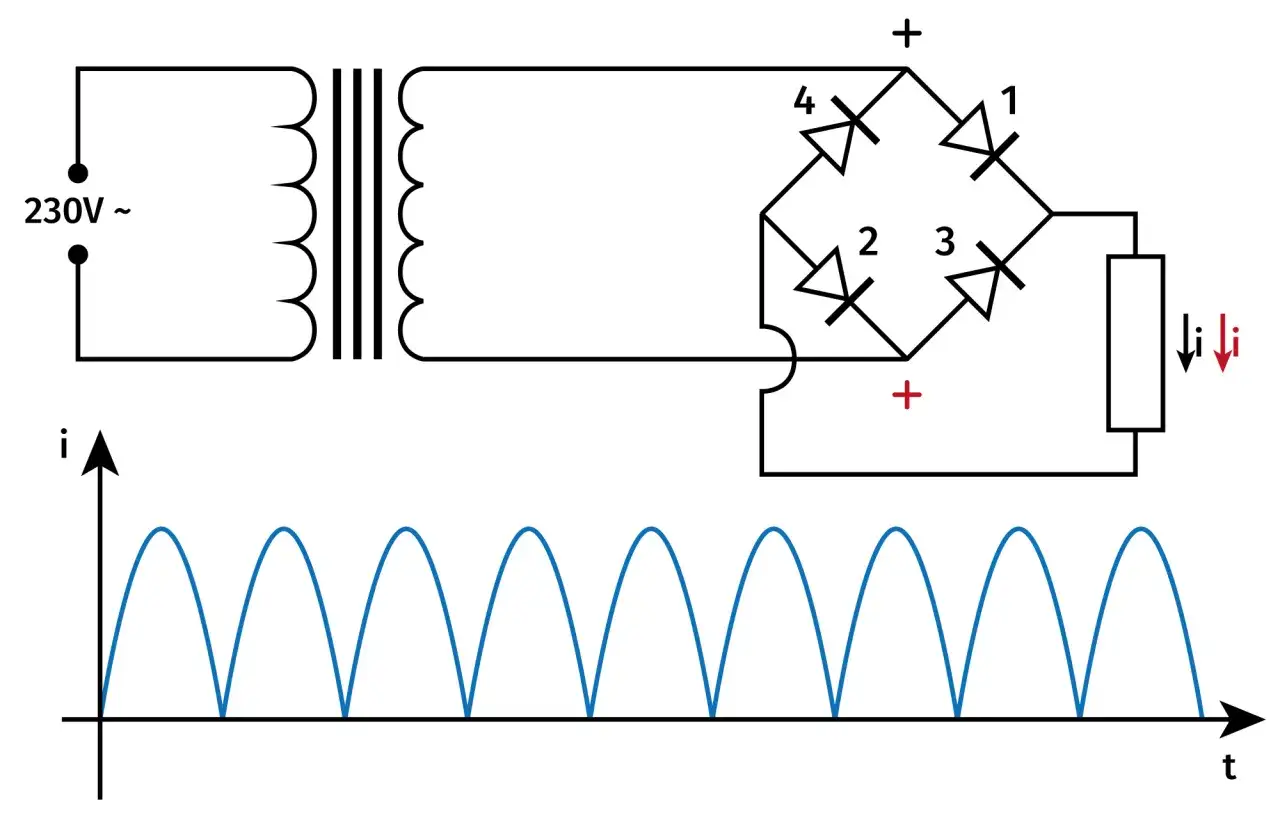

W praktyce jedną z najważniejszych ról odgrywa dioda prostownicza w mostku wejściowym zasilacza. To ona zamienia napięcie przemienne na stałe, dzięki czemu ładowarka, zasilacz impulsowy albo falownik mogą dalej pracować na właściwym poziomie napięcia. W prostownikach sieciowych spotyka się rozwiązania projektowane pod 800 V i 1200 V, a w wersjach średniej mocy także odmiany na 15 A i 60 A.
| Zastosowanie | Po co jest tam potrzebna | Na co uważać |
|---|---|---|
| Mostek wejściowy zasilacza | Prostowanie AC i budowa szyny DC | Straty cieplne i chłodzenie |
| Ładowarki i przetwornice | Zmniejszenie strat przy szybkim przełączaniu | Dobór typu do częstotliwości pracy |
| Ochrona przed odwrotną polaryzacją | Blokuje błędne podłączenie zasilania | Spadek napięcia i moc tracona na złączu |
| Fotowoltaika | Obejście zacienionych fragmentów panelu | Dobór prądu i napięcia do stringu |
| Cewki i przekaźniki | Zapewnia drogę dla energii indukcyjnej po wyłączeniu | Umiejscowienie blisko obciążenia |
| Oświetlenie LED | Stabilizacja prądu i kontrola jasności | Wymagane sterowanie prądowe, nie tylko rezystor |
W układach z cewkami, przekaźnikami i silnikami element ochronny jest równie ważny jak przy prostowaniu. Energia zgromadzona w polu magnetycznym musi mieć gdzie się rozładować po wyłączeniu zasilania. Jeśli tego nie zapewnisz, pojawią się przepięcia, które potrafią uszkodzić tranzystor sterujący albo zakłócić całą elektronikę.
W układach energii odnawialnej i zasilania awaryjnego sprawa robi się jeszcze bardziej konkretna: liczy się sprawność całego toru. Każdy dodatkowy spadek napięcia oznacza straty, które zamieniają się w ciepło i obniżają efektywność systemu. I właśnie tu dobrze widać, że wybór odpowiedniego typu to nie detal, tylko element bilansu energetycznego.
Jak dobrać właściwy element do projektu
Ja patrzę na to w kolejności: napięcie, prąd, szybkość i termika. Taki porządek pozwala odsiać błędne opcje jeszcze przed sprawdzaniem katalogu. Jeśli element ma pracować w zasilaczu, nie wystarczy, że „pasuje z grubsza”. Trzeba sprawdzić, czy wytrzyma realne warunki, także chwilowe przepięcia i temperaturę obudowy.
| Kryterium | Co sprawdzam | Praktyczna wskazówka |
|---|---|---|
| Napięcie wsteczne | Maksymalne napięcie, które element ma blokować | Zostawiam zwykle 20-30% zapasu ponad realne piki |
| Prąd przewodzenia | Prąd ciągły i impulsowy | Przy obciążeniu 2 A szukam co najmniej 3 A, a w ciepłej obudowie więcej |
| Spadek napięcia | Straty mocy podczas pracy | Im niższy, tym lepiej dla sprawności, ale nie kosztem innych parametrów |
| Odzyskiwanie ładunku | Szybkość przełączania w układach impulsowych | W przetwornicach impulsowych to bywa ważniejsze niż sam spadek napięcia |
| Temperatura złącza | Warunki cieplne pracy | Wyższa temperatura obniża bezpieczny margines i zwiększa prąd upływu |
| Obudowa | Odprowadzanie ciepła i montaż | Nie ignoruję pola lutowniczego ani radiatora, bo to realnie zmienia wynik |
W prostych układach LED najczęściej wygrywa sterowanie prądowe. Rezystor bywa wystarczający przy małej mocy, ale przy mocniejszych źródłach światła trzymanie prądu w ryzach jest obowiązkowe. W zasilaczach i przetwornicach impulsowych z kolei zwracam większą uwagę na szybkość przełączania i odzyskiwanie ładunku, bo właśnie tam pojawiają się największe straty dynamiczne.
Warto też pamiętać, że niższy spadek napięcia nie zawsze oznacza lepszy wybór. Konstrukcje o małym Vf potrafią mieć większy prąd upływu, a to już w urządzeniach bateryjnych i wysokotemperaturowych robi różnicę. Innymi słowy: patrzę na cały układ, nie tylko na jedną cyfrę z tabeli.
Najczęstsze błędy, które podnoszą straty i ryzyko awarii
- Mylenie anody z katodą, zwłaszcza przy montażu ręcznym i na płytkach prototypowych.
- Dobór zbyt małego napięcia wstecznego, przez co element pracuje zbyt blisko granicy bezpieczeństwa.
- Ignorowanie temperatury złącza i brak zapasu termicznego w obudowie.
- Traktowanie trybu testu złącza w multimetrze jak pełnego testu pracy pod obciążeniem.
- Wybór zbyt wolnego wariantu do przetwornicy impulsowej, co zwiększa straty i zakłócenia.
- Użycie prostego rezystora tam, gdzie potrzebny jest stabilny układ prądowy.
- Brak uwzględnienia prądu upływu w układach bateryjnych i wysokotemperaturowych.
Najbardziej podstępny błąd to ten, który nie daje od razu objawów. Układ działa, ale grzeje się bardziej niż powinien, bateria szybciej się rozładowuje, a sprawność spada o kilka procent. Przy małych projektach to bywa niezauważalne, ale w zasilaniu i energetyce takie „drobiazgi” szybko składają się na realny problem.
Dlatego w praktyce zawsze sprawdzam nie tylko poprawność połączenia, lecz także temperaturę po kilku minutach pracy. To prosty test, a bardzo często pokazuje więcej niż same pomiary napięcia bez obciążenia.
Trzy parametry, które zwykle przesądzają o sukcesie projektu
Jeżeli mam wybrać tylko trzy rzeczy, na które patrzę najpierw, są to: napięcie wsteczne, straty mocy i szybkość działania. Reszta też ma znaczenie, ale właśnie te parametry najczęściej decydują, czy układ będzie stabilny, chłodny i przewidywalny.
- Napięcie wsteczne mówi, czy element przetrwa warunki, które realnie pojawią się w układzie.
- Straty mocy pokazują, ile energii zamieni się w ciepło, a to bezpośrednio wpływa na trwałość.
- Szybkość działania decyduje o tym, czy element pasuje do zasilacza liniowego, czy do szybkiej przetwornicy.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: najpierw sprawdzam, co element ma blokować lub prostować, potem obliczam straty, a dopiero na końcu dopasowuję obudowę i chłodzenie. Taki porządek oszczędza czas i zmniejsza ryzyko błędów. Właśnie dlatego dobrze dobrany element półprzewodnikowy rzadko jest przypadkiem, a najczęściej wynikiem kilku rozsądnych decyzji podjętych zanim układ trafi na płytkę.
