Na schematach elektrycznych cewka wygląda niepozornie, ale ten prosty znak mówi sporo o pracy całego układu. W praktyce chodzi o rozpoznanie uzwojenia, wariantu rdzenia, wartości indukcyjności i tego, czy mamy do czynienia z elementem samodzielnym, czy z częścią transformatora albo filtru. Pokażę to tak, jak sam czytam dokumentację: od kształtu symbolu, przez odmiany, aż po typowe pułapki.
Najważniejsze rzeczy o symbolu cewki na schemacie
- Symbol cewki najczęściej przypomina spiralę albo serię półokręgów.
- Litera L z numerem, na przykład L1, to standardowy sposób oznaczania elementu.
- Dodatkowe kreski, strzałka lub odczep zmieniają znaczenie symbolu i pokazują jego wariant.
- Dwie cewki obok siebie zwykle oznaczają transformator albo element sprzężony magnetycznie.
- Wartości podaje się w H, mH albo µH, a kontekst układu jest równie ważny jak sam kształt.

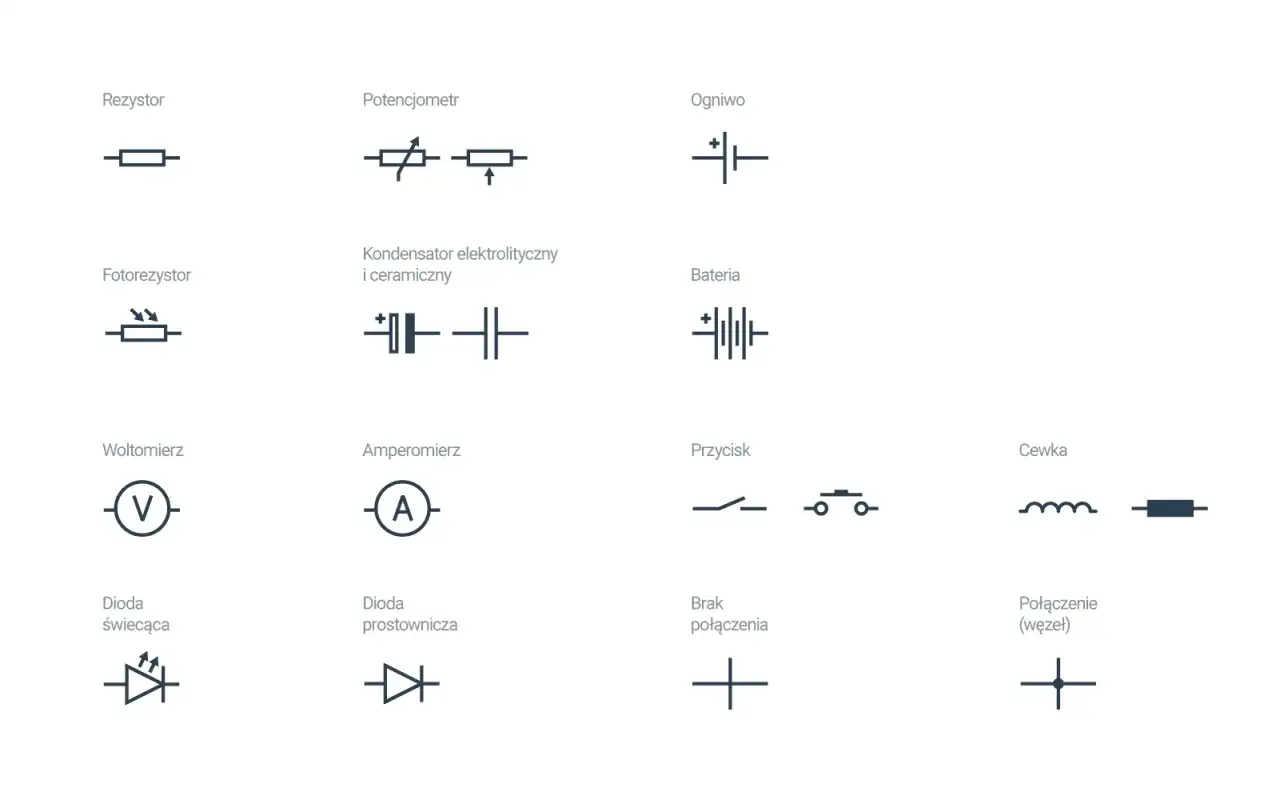

Jak wygląda symbol cewki na schemacie
Najprostszy zapis to kilka łuków albo zwojów, które mają od razu kojarzyć się z nawiniętym drutem. W dokumentacji zgodnej z IEC 60617 taki znak ma być przede wszystkim czytelny, dlatego w jednych schematach jest bardziej „sprężynowy”, a w innych uproszczony do krótkiej sekwencji półokręgów. Oba warianty oznaczają to samo: element indukcyjny.
Ja zwykle patrzę na dwie rzeczy naraz: sam kształt oraz opis obok. Jeśli przy symbolu widzę L i numer, na przykład L1 albo L4, mam już jasność, że chodzi o cewkę albo dławik. Gdy obok pojawia się wartość w H, mH lub µH, wiem też, z jaką skalą indukcyjności mam do czynienia.
Warto zapamiętać jeszcze jedną rzecz: dodatkowe kreski przy symbolu nie są ozdobą. To najczęściej sygnał, że cewka ma rdzeń, a więc jej zachowanie zależy nie tylko od liczby zwojów, ale też od materiału, na którym pracuje. I właśnie tu zaczynają się najciekawsze różnice.
Najczęstsze odmiany i co oznaczają
Sam kształt cewki to dopiero początek. W praktyce projektowej jeden dodatkowy znak potrafi zmienić interpretację całego fragmentu schematu, dlatego warto znać te warianty od ręki.
| Wariant | Jak go rozpoznać | Co oznacza w praktyce |
|---|---|---|
| Cewka bez rdzenia | Sam spiralny zapis, bez dodatkowych linii | Najprostsza wersja; często używana w układach wysokiej częstotliwości i prostych opisach elementów indukcyjnych |
| Cewka z rdzeniem ferromagnetycznym | Dodatkowe pełne linie przy zwojach | Rdzeń zwiększa indukcyjność i zmienia sposób pracy elementu; częsta w zasilaniu i układach mocy |
| Cewka z rdzeniem ferrytowym | Dodatkowe kreski przerywane lub uproszczony symbol rdzenia | Lepsza do wyższych częstotliwości i filtracji zakłóceń, często w elektronice użytkowej |
| Cewka regulowana | Strzałka przechodząca przez symbol | Indukcyjność można zmieniać, zwykle do strojenia obwodu |
| Cewka z odczepem | Dodatkowe wyprowadzenie z jednego zwoju lub środka uzwojenia | Umożliwia dopasowanie, strojenie lub pobieranie sygnału z innego punktu uzwojenia |
Jeśli na schemacie widzisz dwa uzwojenia obok siebie, nie traktuj tego już jak zwykłej cewki. To zazwyczaj przejście do transformatora albo układu, w którym ważne staje się sprzężenie magnetyczne. I właśnie dlatego kolejna sekcja jest tak istotna: podobne symbole potrafią oznaczać zupełnie różne funkcje.
Jak odróżnić cewkę od transformatora, rezystora i dławika EMC
Tu najczęściej pojawiają się błędy. Sam kształt potrafi zmylić, zwłaszcza gdy schemat jest skanem, ma słabą jakość albo pochodzi z innego standardu rysunkowego. Ja zawsze sprawdzam liczbę uzwojeń, obecność kropek i to, czy element ma pracować sam, czy w parze z innym.
| Element | Jak go rozpoznaję | Najważniejsza cecha |
|---|---|---|
| Cewka | Jedna spirala lub ciąg półokręgów, zwykle z oznaczeniem L | Magazynuje energię w polu magnetycznym i przeciwdziała gwałtownym zmianom prądu |
| Transformator | Dwie cewki obok siebie, często z rdzeniem i kropkami fazowymi | Przenosi energię między uzwojeniami i zmienia napięcie |
| Rezystor | Zygzak albo prostokąt, bez spiralnych zwojów | Ogranicza prąd i rozprasza energię w cieple |
| Dławik EMC lub ferrite bead | Bywa rysowany jak cewka, ale czasem ma bardziej uproszczony znak | Tłumi zakłócenia wysokiej częstotliwości, nie zawsze pracuje jak klasyczna cewka obwodowa |
Najważniejsza praktyczna zasada jest prosta: jedna spirala to zwykle jedna cewka, dwie spirale to zwykle transformator lub układ sprzężony. Jeśli do tego dochodzą kropki, wiem już, że ktoś chce mi powiedzieć coś o fazie i kierunku uzwojeń. Bez takiego kontekstu łatwo pomylić element bierny z częścią układu energetycznego.
Gdzie cewka realnie pracuje w układach elektronicznych
W teorii cewka to tylko element indukcyjny. W praktyce ma kilka bardzo konkretnych zadań i właśnie od nich zależy, jak odczytuję schemat. Najczęściej spotykam ją w takich miejscach:
- Zasilacze impulsowe - cewka magazynuje energię między impulsami i pomaga utrzymać stabilny prąd, zwłaszcza w układach typu buck i boost.
- Filtry przeciwzakłóceniowe - ogranicza szpilki, tętnienia i zakłócenia EMI, które potrafią psuć pracę całego urządzenia.
- Obwody rezonansowe - w połączeniu z kondensatorem pozwala stroić częstotliwość, co ma znaczenie w radiu, audio i RF.

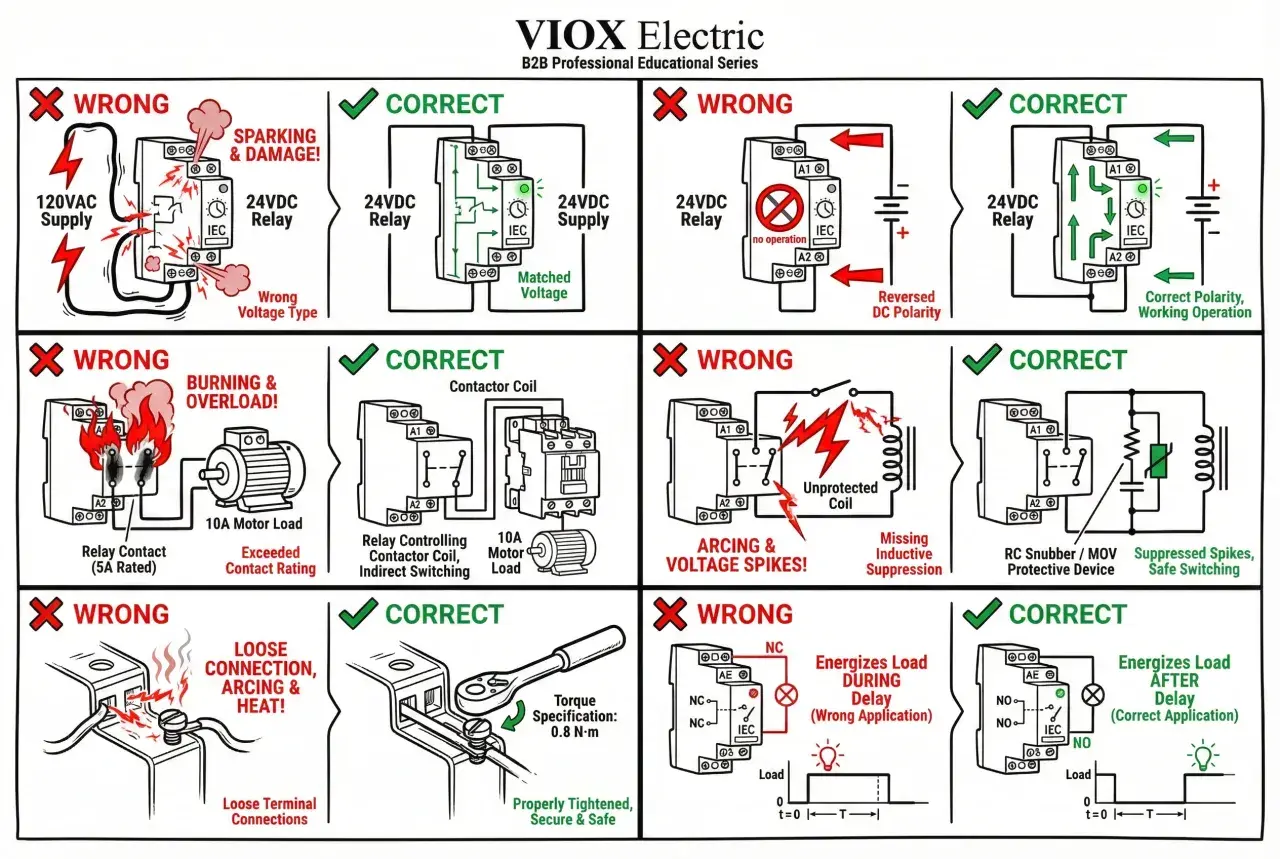

- Przekaźniki i elektrozawory - tutaj cewka nie jest dodatkiem, tylko elementem wykonawczym, który wytwarza pole magnetyczne.
- Silniki i układy energoelektroniczne - od cewek zależy moment, sprawność i sposób oddawania energii do obciążenia.
Im bardziej układ pracuje z energią, tym ważniejsze stają się parametry cewki: indukcyjność, prąd nasycenia i straty rdzenia. To właśnie te trzy rzeczy najczęściej przesądzają, czy element pasuje do projektu, czy tylko wygląda podobnie na papierze. I tu pojawia się kolejny problem: nawet poprawnie rozpoznany symbol można błędnie odczytać.
Najczęstsze błędy przy czytaniu schematów
W praktyce serwisowej i przy analizie cudzych projektów widzę ciągle te same pomyłki. Nie wynikają ze złej woli, tylko z pośpiechu i zbyt dużego zaufania do samego kształtu symbolu.
- Patrzenie tylko na rysunek, bez opisu obok - symbol może być podobny, ale dopiero oznaczenie L i wartość mówią, z czym naprawdę masz do czynienia.
- Mylenie rdzenia z dodatkowymi uzwojeniami - dwie linie przy cewce nie oznaczają automatycznie transformatora; mogą jedynie wskazywać rdzeń.
- Ignorowanie jednostek - 1000 µH to 1 mH, a taka różnica już zmienia zachowanie obwodu.
- Traktowanie ferrite bead jak zwykłej cewki - to częsty błąd, bo element tłumi zakłócenia w inny sposób niż klasyczna indukcyjność obwodowa.
- Brak sprawdzenia legendy lub BOM - jeśli schemat jest niejednoznaczny, właśnie tam zwykle kryje się odpowiedź.
Ja mam prostą zasadę: jeśli symbol wydaje się „oczywisty”, to i tak sprawdzam go drugi raz w kontekście całego układu. Najwięcej czasu traci się wtedy, gdy ktoś uzna znak za zrozumiały, a potem okazuje się, że cewka była częścią filtru EMI, przekaźnika albo obwodu strojenia. Właśnie dlatego warto mieć własną procedurę czytania symboli.
Jak czytać oznaczenie cewki bez zgadywania
Gdy analizuję nowy schemat, przechodzę przez ten sam krótki zestaw kroków. Dzięki temu nie opieram się na intuicji, tylko na logicznym sprawdzeniu elementu.
- Odczytuję oznaczenie referencyjne, zwykle zaczynające się od L.
- Sprawdzam, czy symbol ma rdzeń, odczep, strzałkę lub kropki fazowe.
- Patrzę na wartość i jednostkę, na przykład H, mH lub µH.
- Porównuję cewkę z elementami obok niej: kondensatorami, tranzystorami, diodami albo innym uzwojeniem.
- Potwierdzam znaczenie w legendzie, zestawieniu BOM lub opisie bloku funkcjonalnego.
Jeśli cewka stoi obok kondensatora, bardzo często patrzę już na filtr albo obwód rezonansowy. Jeśli siedzi przy tranzystorze mocy i diodzie, myślę raczej o przetwornicy niż o pojedynczym elemencie biernym. Ten kontekst naprawdę robi różnicę, bo sam symbol mówi mniej niż cały układ połączeń.
Co zdradza sąsiedztwo cewki na schemacie
Najwięcej sensu widać nie w samym znaku, ale w tym, co go otacza. Cewka połączona z kondensatorem zwykle tworzy filtr lub układ rezonansowy, a w sąsiedztwie tranzystora sterującego i diody zabezpieczającej najczęściej pracuje w zasilaniu impulsowym albo jako element wykonawczy elektromagnesu. To właśnie takie sąsiedztwo pozwala odróżnić „jak wygląda” od „po co ten element tu jest”.
Gdy wracam do schematu po przerwie, zaczynam więc nie od pojedynczego symbolu, tylko od całego fragmentu obwodu. Dzięki temu cewka przestaje być tylko spiralą na papierze, a staje się czytelną wskazówką o pracy układu, jego stabilności i sposobie zarządzania energią.
