Dobrze zaprojektowana instalacja elektryczna w domu nie kończy się na bezpiecznikach i wyłącznikach w rozdzielnicy. Uziemienie domu jest częścią systemu ochrony przeciwporażeniowej, który ma odprowadzić prąd uszkodzeniowy, wyrównać potencjały i ograniczyć skutki awarii. Poniżej wyjaśniam, jak to działa, jakie rozwiązania stosuje się w budynku jednorodzinnym, ile to zwykle kosztuje i które błędy najczęściej psują efekt.
Najważniejsze informacje o ochronie przeciwporażeniowej w domu
- Uziom sam w sobie nie wystarcza, jeśli instalacja nie ma poprawnie wykonanych przewodów PE, połączeń wyrównawczych i wyłączników różnicowoprądowych.
- W nowym domu najczęściej najlepiej sprawdza się uziom fundamentowy, a w modernizacji częściej otokowy albo pionowy.
- Standardowa dodatkowa ochrona osobowa w instalacjach domowych opiera się na RCD o prądzie różnicowym 30 mA.
- Najwięcej problemów powodują błędy wykonawcze: brak ciągłości połączeń, złe miejsce rozdziału przewodów i brak pomiarów odbiorczych.
- Kontrola instalacji elektrycznej i piorunochronnej powinna wracać regularnie, a nie dopiero wtedy, gdy coś przestaje działać.
Jak działa ochrona i dlaczego samo zabezpieczenie nie wystarczy
Najprościej patrzę na to tak: uziom ma stworzyć bezpieczną drogę dla prądu awaryjnego, a przewód ochronny PE i połączenia wyrównawcze mają sprawić, że metalowe elementy w domu nie znajdą się na różnych, niebezpiecznych potencjałach. Jeśli przewód fazowy dotknie obudowy pralki, pompy ciepła albo piekarnika, prąd zwarciowy musi mieć gdzie popłynąć, żeby zabezpieczenie mogło szybko odłączyć zasilanie.
Właśnie dlatego nie wolno mylić roli poszczególnych elementów. Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, ale nie zastępuje układu ochronnego. Z kolei wyłącznik różnicowoprądowy reaguje na różnicę prądu wpływającego i wypływającego z obwodu, a w instalacjach domowych zwykle stosuje się wartość 30 mA jako dodatkową ochronę przed porażeniem.
To ważne jeszcze z jednego powodu: jeśli ktoś dotknie jednocześnie przewodu fazowego i neutralnego, sama różnicówka nie rozwiązuje problemu, bo człowiek staje się częścią obwodu. Dlatego patrzę na ochronę przeciwporażeniową jako na zestaw współpracujących elementów, a nie jeden magiczny komponent. I właśnie ten zestaw warto rozebrać na części pierwsze.

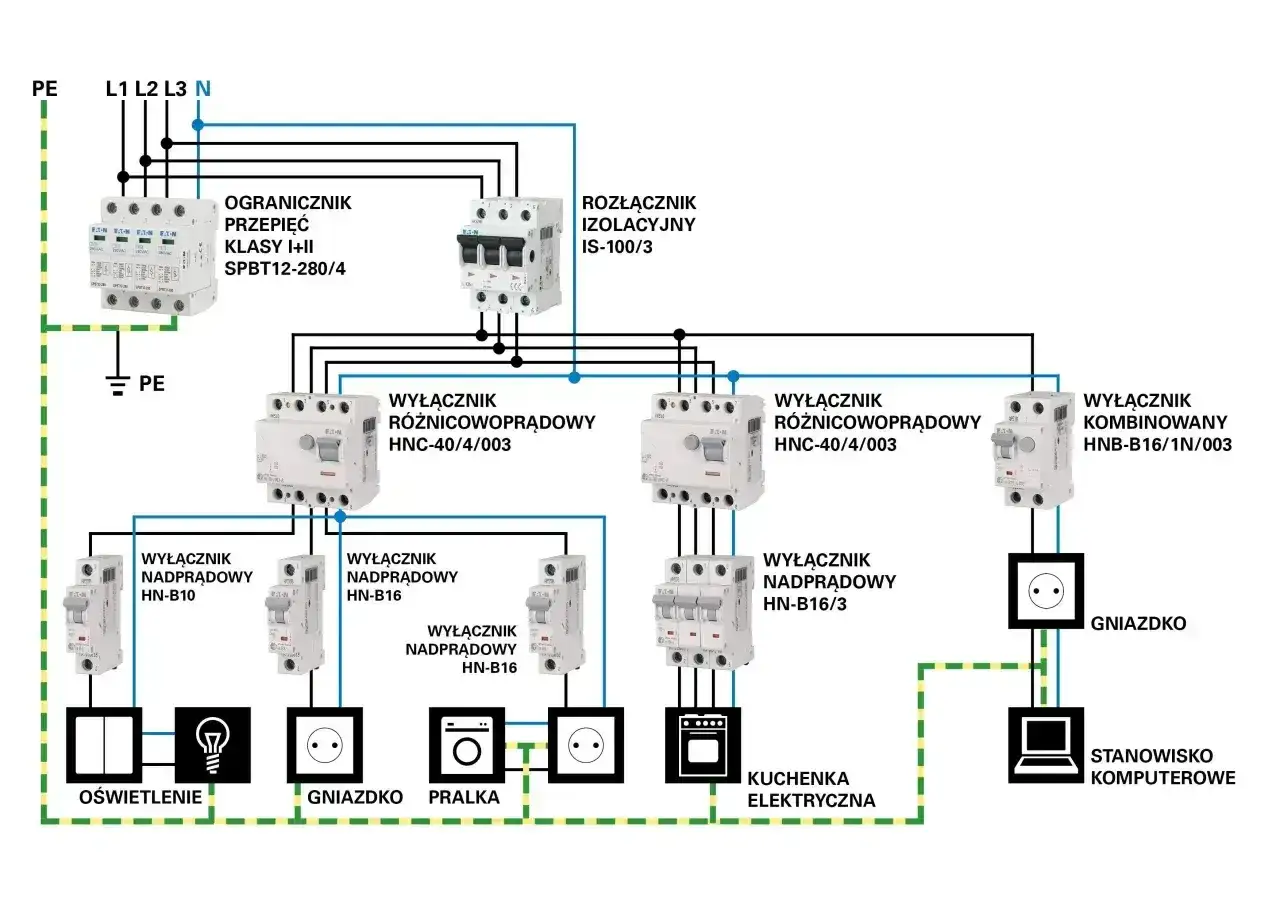

Z czego składa się bezpieczny układ w budynku
Jeśli miałbym wskazać najczęściej pomijany punkt w domowych instalacjach, byłaby to spójność całego układu, a nie sam metal w ziemi. Poniżej pokazuję, co faktycznie tworzy ochronę i za co odpowiada każdy element.
| Element | Rola w instalacji | Co się dzieje, gdy go brakuje albo jest źle wykonany |
|---|---|---|
| Uziom | Odprowadza prądy uszkodzeniowe i stabilizuje potencjał instalacji względem ziemi. | Rośnie ryzyko niebezpiecznych napięć dotykowych i słabszej skuteczności ochrony. |
| Przewód PE | Łączy obudowy urządzeń z układem ochronnym i z uziemieniem. | Metalowe obudowy mogą pozostać pod napięciem po awarii. |
| Główna szyna uziemiająca | To punkt zbiorczy dla przewodów ochronnych i wyrównawczych w budynku. | Instalacja traci porządek połączeń, a diagnostyka i odbiór stają się trudniejsze. |
| Połączenia wyrównawcze | Łączą ze sobą metalowe instalacje, rury, konstrukcję budynku i inne części przewodzące. | Różne elementy mogą mieć różne potencjały i podnosić ryzyko porażenia. |
| Wyłącznik różnicowoprądowy | Szybko odłącza zasilanie przy prądzie upływu. | Awaria może trwać dłużej, a ochrona osobowa jest wyraźnie słabsza. |
| Wyłącznik nadprądowy | Reaguje na przeciążenie i zwarcie w obwodzie. | Przewody nie są chronione tak, jak powinny, ale sam człowiek i tak nie dostaje pełnej ochrony. |
W praktyce liczy się też układ sieci, z którego zasilany jest dom. W budynkach jednorodzinnych najczęściej spotyka się rozwiązania TN-S, TN-C-S albo TT. Dla inwestora ważne jest nie to, by zapamiętać skróty, ale by wiedzieć, że od układu zależy miejsce rozdziału przewodu PEN, sposób prowadzenia PE i oczekiwania wobec uziomu. To właśnie dlatego w kolejnym kroku warto dobrać sam rodzaj uziomu do etapu inwestycji.
Który rodzaj uziomu ma sens w domu jednorodzinnym
Najczęściej wybór sprowadza się do trzech rozwiązań: fundamentowego, otokowego i pionowego. Gdybym miał wskazać jedną rzecz, którą inwestorzy najbardziej niedoceniają, byłby to moment wykonania. To właśnie on często decyduje o koszcie, trwałości i o tym, czy da się coś poprawić bez rozkuwania gotowego domu.
| Rodzaj uziomu | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|

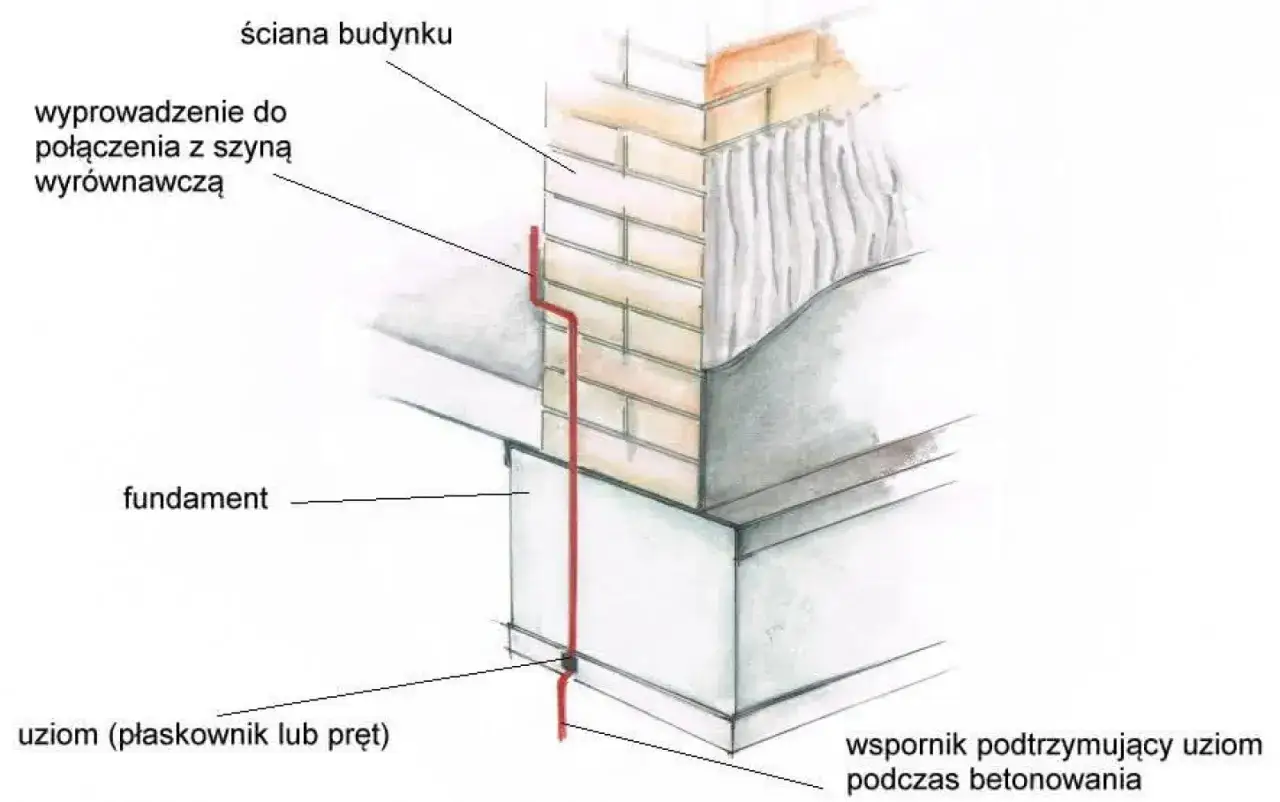

| Fundamentowy | Najlepiej na etapie budowy, przed zalaniem fundamentów. | Naturalnie integruje się z konstrukcją, zwykle jest najwygodniejszy do wykonania i później nie zajmuje miejsca na działce. | Po zamknięciu fundamentów trudno go poprawić, więc błędy wykonawcze są kosztowne. |
| Otokowy | Gdy dom już stoi albo chcesz dołożyć solidny uziom do istniejącej instalacji. | Łatwiejszy do skontrolowania, rozbudowy i pomiaru niż rozwiązanie ukryte w betonie. | Wymaga wykopu wokół budynku i zwykle więcej robót ziemnych. |
| Pionowy | Gdy grunt jest trudny, miejsca jest mało albo trzeba poprawić parametry istniejącego układu. | Można go dołożyć etapami i dopasować do warunków gruntu. | Skuteczność mocno zależy od liczby prętów, głębokości i jakości połączeń. |
Nie opieram bezpieczeństwa wyłącznie na przypadkowych elementach metalowych w gruncie, na rurach albo na samym zbrojeniu bez potwierdzonej ciągłości i pomiarów. Taki skrót myślowy mści się później przy odbiorze, remoncie albo dołożeniu nowego sprzętu. Jeśli temat jest rozpatrywany od zera, rodzaj uziomu trzeba dobrać jeszcze zanim zacznie się zasypywać fundamenty.
Jak przebiega poprawne wykonanie krok po kroku
Patrzę na to jako na proces, w którym kolejność ma znaczenie większe niż sam materiał. Dobry uziom można położyć źle, a zwykły uziom można uratować solidnym projektem i starannym montażem.
- Ustalenie układu zasilania i projektu ochrony - elektryk albo projektant powinien wiedzieć, czy budynek pracuje w TN-C-S, TN-S czy TT oraz gdzie będzie główna szyna uziemiająca.
- Wykonanie uziomu w odpowiednim momencie - przy nowym domu najlepiej zrobić to przed zalaniem fundamentów, a przy modernizacji zaplanować wykop lub dogęszczenie pionami.
- Połączenie wszystkich części przewodzących - do układu ochronnego włącza się metalowe instalacje i elementy, które mogą przenieść niebezpieczny potencjał.
- Rozdział przewodów w rozdzielnicy - jeśli układ tego wymaga, przewód PEN rozdziela się na PE i N w miejscu przewidzianym przez projekt, a dalej nie miesza się już tych torów.
- Montaż RCD i zabezpieczeń nadprądowych - różnicówka ma chronić ludzi, a wyłączniki nadprądowe przewody i obwody.
- Pomiary odbiorcze - dopiero wynik pomiarów pokazuje, czy całość naprawdę działa, a nie tylko wygląda poprawnie.
W praktyce najbardziej interesują mnie trzy rzeczy: ciągłość przewodów ochronnych, skuteczność samoczynnego wyłączenia zasilania i prawidłowość połączeń wyrównawczych. Bez tego nawet najlepszy projekt zostaje na papierze. I właśnie dlatego temat kosztów trzeba czytać razem z jakością wykonania, a nie osobno.
Na czym naprawdę zależy koszt uziemienia
Koszt zależy głównie od długości uziomu, rodzaju gruntu, dostępu do fundamentów i tego, czy wszystko robi się od razu, czy już po wykończeniu domu. KB.pl podaje średnio około 59,94 zł/mb brutto za ułożenie bednarki uziemiającej, a w domu jednorodzinnym pełny zakres prac często zamyka się orientacyjnie w 1,5-3 tys. zł, jeśli nie trzeba rozkuwać gotowych nawierzchni ani usuwać wcześniejszych błędów.
| Czynnik | Wpływ na cenę |
|---|---|
| Trudny, suchy lub kamienisty grunt | Może wymusić dłuższy uziom albo dodatkowe piony, więc podnosi koszt materiału i robocizny. |
| Etap budowy | Im wcześniej wszystko zaplanujesz, tym taniej i prościej wykonać układ bez poprawek. |
| Rozkucie gotowej opaski, kostki albo elewacji | To zwykle najdroższa część całej operacji, bo rośnie zakres robót odtworzeniowych. |
| Dodatkowa instalacja odgromowa | Podnosi koszt materiałów, liczby połączeń i późniejszych pomiarów. |
| Liczba punktów pomiarowych | Im bardziej rozbudowany układ, tym więcej pracy przy odbiorze i dokumentacji. |
Najtańsza jest decyzja podjęta na etapie projektu. Najdroższe są poprawki po tym, jak dom jest już wykończony, ogród urządzony, a inwestor chciałby tylko „coś dołożyć”. Z mojego doświadczenia właśnie wtedy budżet potrafi urosnąć najmocniej, choć sam materiał nadal nie jest największym wydatkiem.
Najczęstsze błędy, które psują skuteczność ochrony
W instalacjach domowych powtarzają się te same błędy, tylko pod różnymi nazwami. Jeśli chcesz uniknąć problemów, zwróć uwagę przede wszystkim na to:
- zbyt późne wykonanie uziomu, kiedy fundamenty i opaska są już zamknięte,
- luźne albo skorodowane połączenia, które przerywają ciągłość układu,
- błędne łączenie przewodów PE i N w instalacji odbiorczej,
- pomijanie połączeń wyrównawczych do rur, konstrukcji i innych metalowych części budynku,
- opieranie całego bezpieczeństwa wyłącznie na RCD albo wyłącznie na uziomie,
- brak pomiarów odbiorczych po zakończeniu montażu,
- brak kontroli po późniejszych pracach ziemnych, remontach albo modernizacji rozdzielnicy.
W praktyce jeden z najgroźniejszych błędów polega na założeniu, że skoro jest różnicówka, to temat jest zamknięty. Nie jest. RCD pomaga, ale nie zastępuje poprawnego toru ochronnego ani sprawdzonego uziemienia. To też dobry moment, żeby przejść od samego montażu do kontroli i przeglądów.
Co sprawdzić przed odbiorem i podczas późniejszych przeglądów
GUNB przypomina, że kontrolę instalacji elektrycznej i piorunochronnej wykonuje się co najmniej raz na 5 lat, a przy większych zmianach w budynku nie warto czekać do kolejnego terminu. Ja do takiego przeglądu podchodzę szerzej niż tylko do „papierów” - interesuje mnie, czy cały układ dalej jest spójny po latach użytkowania, remontach i dołożonych urządzeniach.
- Sprawdzenie ciągłości przewodów ochronnych - bez tego nie wiadomo, czy PE rzeczywiście łączy obudowy z układem ochronnym.
- Test wyłączników różnicowoprądowych - przycisk testowy i pomiar zadziałania pokazują, czy urządzenie reaguje prawidłowo.
- Pomiar rezystancji uziemienia - to jeden z podstawowych wyników odbiorczych, zwłaszcza gdy dom ma też ochronę odgromową.
- Kontrola połączeń wyrównawczych - szczególnie ważna po wymianie rur, kotła, pompy ciepła, fotowoltaiki albo ładowarki EV.
- Ocena stanu zacisków i dostępności punktów kontrolnych - jeśli nie da się tego sprawdzić bez demolki, późniejsza diagnostyka będzie uciążliwa.
W nowoczesnym domu ta kontrola ma jeszcze większe znaczenie, bo instalacja coraz częściej obsługuje sprzęt o wyższej mocy i większej wrażliwości: pompę ciepła, falownik fotowoltaiki, automatykę bramy, system alarmowy czy wallbox. Dobrze zrobione uziemienie nie jest wtedy „dodatkiem do elektryki”, tylko podstawą dla całego ekosystemu. I właśnie do tego ekosystemu chciałbym teraz domknąć temat.
Co zostaje, gdy instalacja ma działać bez niespodzianek
Jeśli miałbym zostawić jedną zasadę, byłaby prosta: uziomu nie robi się po to, żeby był, tylko po to, żeby cały system ochronny miał sens. W praktyce oznacza to projekt przed budową, poprawne połączenia, dopasowany typ uziomu, RCD 30 mA, główne połączenia wyrównawcze i dokumentację z pomiarów.
Najwięcej spokoju daje nie najdroższe rozwiązanie, ale takie, które zostało przewidziane na czas. Gdy wszystko jest spięte w jedną całość, instalacja lepiej znosi awarie, modernizacje i zwykłą codzienność domową, a to w elektryce liczy się bardziej niż efektowny opis na etapie zakupu materiałów.
Jeśli planujesz budowę albo modernizację, potraktuj ten element jak fundament pod całą resztę instalacji. To właśnie on decyduje, czy domowa elektryka będzie po prostu działać, czy będzie działać bezpiecznie przez lata.
