Przekaźnik półprzewodnikowy - Jak działa i jak poprawnie dobrać SSR?

Julian Laskowski.

19 maja 2026

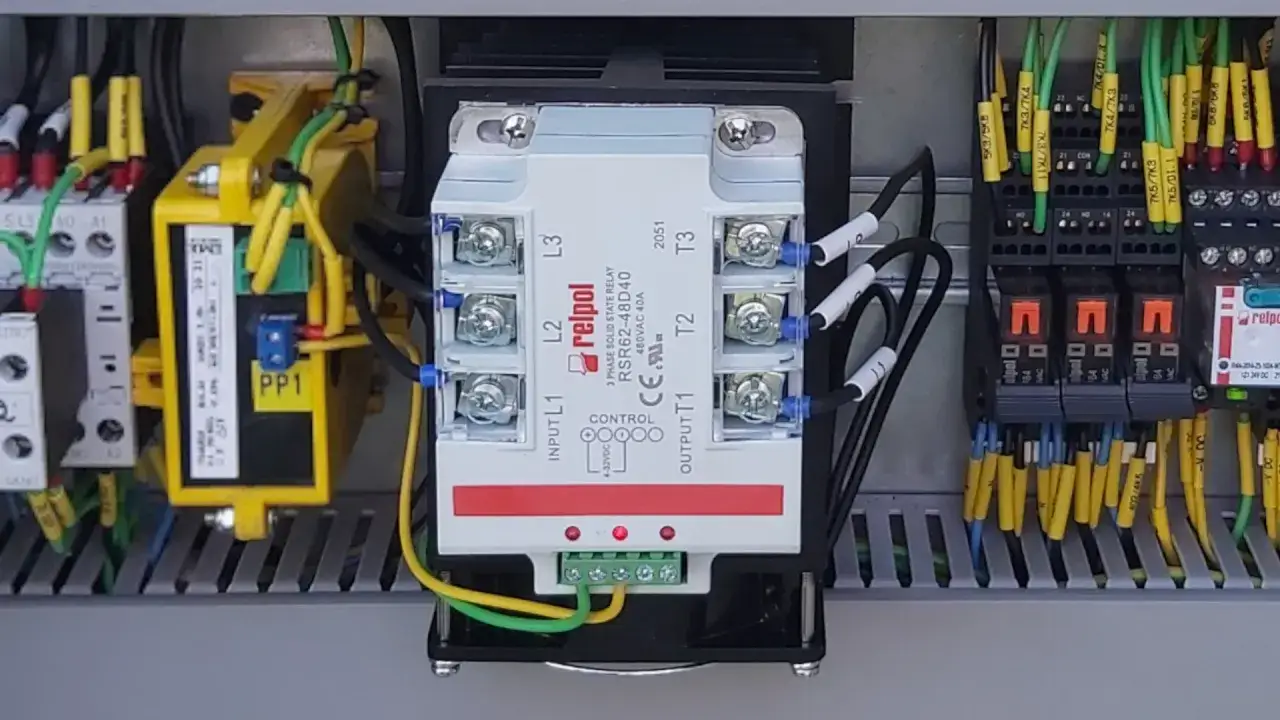

Wewnątrz szafy sterowniczej widoczny jest trójfazowy przekaźnik SSR marki Relpol, otoczony przewodami i innymi elementami elektrycznymi.

Przekaźnik półprzewodnikowy to element, który w automatyce, sterowaniu grzałkami i prostych układach mocy potrafi rozwiązać kilka problemów naraz: hałas, zużycie styków i zbyt wolne przełączanie. W elektryce skrót ssr najczęściej oznacza przekaźnik półprzewodnikowy (Solid State Relay), a w praktyce chodzi o wybór między ciszą i trwałością a większymi stratami ciepła. W tym artykule pokazuję, jak działa taki element, kiedy ma sens, jak go dobrać i na co uważać przy montażu.

Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem przekaźnika półprzewodnikowego

  • Przełącza bez styków, więc pracuje ciszej i szybciej niż klasyczny przekaźnik, ale oddaje więcej ciepła.
  • Do grzałek i wielu obciążeń AC zwykle pasuje wersja z zero-cross, a do sterowania fazowego lub niektórych obciążeń specjalnych lepszy bywa random turn-on.
  • Przy doborze liczy się nie tylko prąd znamionowy, lecz także temperatura otoczenia, chłodzenie i prąd rozruchowy.
  • Prąd upływu może powodować żarzenie LED-ów, buczenie małych cewek albo pozorne niedomykanie obciążenia.
  • W praktyce najczęściej wygrywa nie „najmocniejszy” model, tylko ten, który ma właściwy zapas termiczny i pasuje do typu obciążenia.

Czym jest przekaźnik półprzewodnikowy i kiedy warto po niego sięgnąć

Traktuję go jak elektroniczny wyłącznik mocy. Zamiast mechanicznych styków ma układ półprzewodnikowy, więc przełącza bez iskrzenia, bez charakterystycznego kliknięcia i bez typowego zużycia styków. To dlatego tak dobrze sprawdza się w układach, które pracują często, na przykład przy grzałkach, lampach, prostych sterownikach HVAC, w szafach automatyki i w domowych układach energooszczędnych.

Największa różnica względem klasycznego przekaźnika nie dotyczy samej „mocy”, tylko sposobu pracy. Mechaniczny element ma styki, które się zamykają i otwierają. Przekaźnik półprzewodnikowy działa bez ruchomych części, więc znosi dużo więcej cykli i nie boi się drgań. Za tę wygodę płaci się jednak stratami cieplnymi i prądem upływu, którego przy klasycznym przekaźniku po prostu nie ma.

Cecha Przekaźnik mechaniczny Przekaźnik półprzewodnikowy
Hałas Słychać kliknięcie styków Pracuje praktycznie bezgłośnie
Trwałość przy częstym przełączaniu Ograniczona przez zużycie styków Bardzo wysoka, bo brak styków
Szybkość Wolniejsza Bardzo szybka
Straty ciepła Zwykle mniejsze w samym przekaźniku Większe, trzeba odprowadzić ciepło
Prąd upływu Praktycznie zerowy Obecny nawet po wyłączeniu
Najlepsze zastosowanie Proste załączanie, mała częstotliwość przełączeń Częsta praca, cisza, odporność na drgania

Właśnie dlatego patrzę na ten element nie jak na „lepszy przekaźnik”, tylko jak na inne narzędzie do innego zadania. Jeśli już wiadomo, że ma sens w danym układzie, trzeba zrozumieć, co dzieje się wewnątrz.

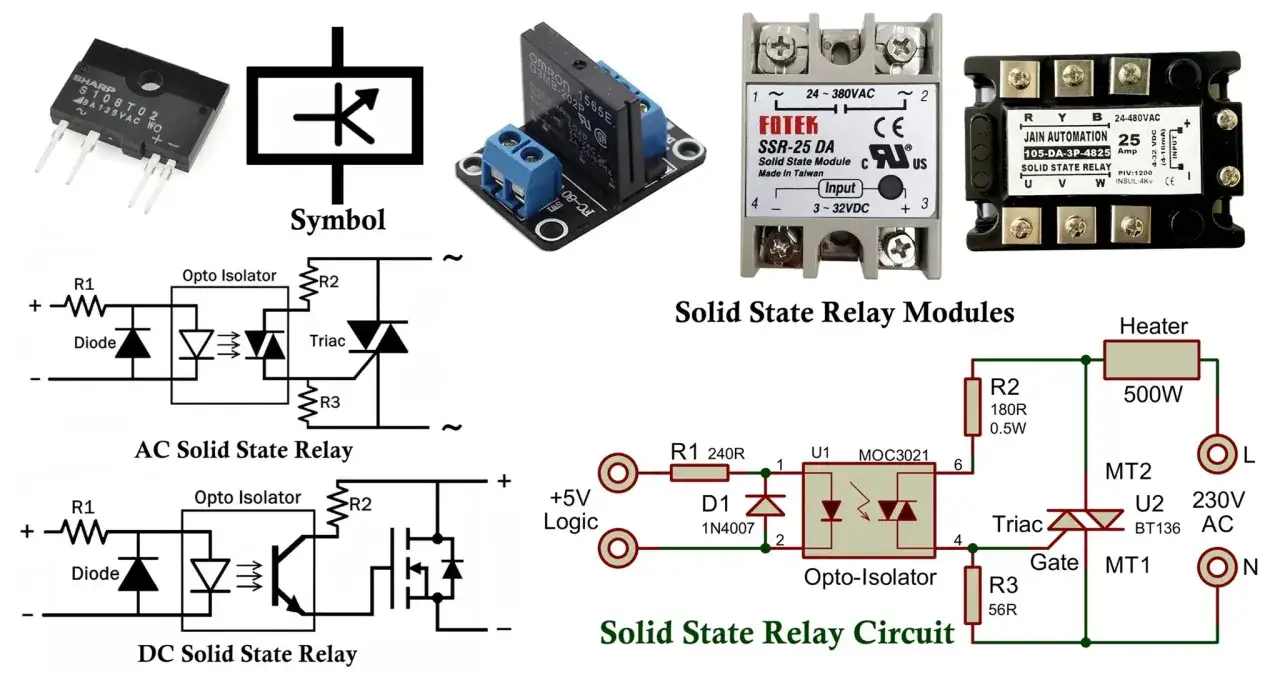

Moduły i schematy SSR (Solid State Relay) pokazują działanie przekaźników półprzewodnikowych.

Jak działa i dlaczego nie zachowuje się jak zwykły przekaźnik

W skrócie: na wejściu podajesz sygnał sterujący, a wewnątrz pracuje układ optyczny albo tranzystorowy, który oddziela stronę sterowania od strony mocy. To właśnie izolacja galwaniczna, czyli brak bezpośredniego połączenia elektrycznego między wejściem a wyjściem, daje bezpieczeństwo sterowania i pozwala używać małych sygnałów do przełączania większych obciążeń.

Wejście i izolacja

W praktyce sygnał sterujący zasila diodę LED wewnątrz układu optoizolacji. Światło uruchamia dalszą część obwodu po stronie mocy, ale obie strony pozostają elektrycznie rozdzielone. To ważne, bo ogranicza przenoszenie zakłóceń i poprawia odporność całego układu, zwłaszcza gdy sterownik pracuje w trudnym środowisku.

Wyjście dla prądu przemiennego i stałego

Po stronie wyjściowej konstrukcja zależy od rodzaju obciążenia. Dla AC najczęściej spotkasz triak lub układ SCR, czyli elementy dobrze dopasowane do sieci przemiennej. Dla DC zwykle używa się tranzystorów MOSFET, które lepiej radzą sobie z prądem stałym i mają mniejszy problem z prądem upływu. To jeden z powodów, dla których nie wolno kupować „pierwszego lepszego” modelu tylko po napisie na obudowie.

Przeczytaj również: Jak wyłączyć tryb VR w VR Tube i poprawić komfort korzystania

Zero-cross i załączanie losowe

Tryb zero-cross załącza obciążenie wtedy, gdy napięcie sieci zbliża się do zera. W praktyce robi się to w oknie bardzo bliskim zeru, zwykle w granicach 0 V ±20 V. Efekt jest prosty: mniej zakłóceń, mniejszy udar prądowy i spokojniejsza praca przy grzałkach, lampach oraz wielu obciążeniach rezystancyjnych.

Załączanie losowe, czyli random turn-on, włącza element od razu po sygnale sterującym. To przydaje się, gdy potrzebujesz sterowania inną metodą niż samo włącz i wyłącz, albo gdy obciążenie nie lubi czekać na przejście przez zero. Właśnie z tego wynikają pierwsze ważne decyzje przy doborze modelu: sam typ obciążenia mówi już bardzo dużo.

Jak dobrać model do obciążenia i parametrów instalacji

Przy doborze zaczynam od czterech pytań: czy obciążenie jest AC czy DC, jaki ma prąd roboczy i rozruchowy, czy potrzebuję przełączania przy zerze, oraz co stanie się z małym prądem upływu po wyłączeniu. To właśnie na tym etapie najłatwiej odsiać modele, które na papierze wyglądają dobrze, a w rzeczywistej instalacji sprawiają kłopoty.

Co sprawdzam Na co patrzę w praktyce Dlaczego to ważne
Typ obciążenia AC, DC, rezystancyjne, indukcyjne, pojemnościowe Decyduje o rodzaju wyjścia i sposobie załączania
Prąd ciągły Nie tylko wartość z etykiety, ale też temperatura otoczenia Prąd znamionowy spada wraz ze wzrostem temperatury
Prąd rozruchowy Silniki, transformatory, lampy i zasilacze potrafią pobrać dużo więcej niż w pracy ustalonej To najczęstszy powód uszkodzeń przy źle dobranym modelu
Prąd upływu Małe LED-y, cewki przekaźników, elementy elektroniczne Może powodować żarzenie, buczenie albo pozorne nieodłączenie
Sygnał sterujący Wartość napięcia i typ wejścia, np. z PLC albo mikrokontrolera Wejście musi pasować do sterownika, nie tylko do obciążenia
Chłodzenie Radiator, przepływ powietrza, montaż, pasta termiczna Bez tego nawet dobry model może się przegrzać

Praktyczna granica, o której często się zapomina, to prąd minimalny. W wielu triakowych i tyrystorowych modelach okolice 0,1 A to już dolny pułap, poniżej którego element może nie utrzymać stanu albo zachowywać się niestabilnie. Do tego dochodzi prąd upływu, który w niektórych konstrukcjach bywa mniejszy niż 10 mA przy 200 V i wystarcza, by mała dioda LED lekko świeciła albo cewka przekaźnika buczała.

Jeśli pracujesz z małym obciążeniem, szukam zwykle konstrukcji MOSFET albo dodaję rezystor upustowy równolegle do obciążenia. To nie jest eleganckie obejście wszystkiego, ale w wielu prostych układach rozwiązuje problem bez wymiany całej koncepcji sterowania.

Na co uważać przy montażu i chłodzeniu

Tutaj najczęściej widać różnicę między dobrze zaprojektowanym układem a takim, który działa tylko na stole. Przekaźnik półprzewodnikowy sam z siebie nie ma styków, ale ma spadek napięcia na wyjściu, a to oznacza ciepło. Jeśli model ma spadek rzędu 1,6 V i przewodzisz 10 A, wydzielasz około 16 W ciepła; przy 20 A robi się z tego około 32 W. To są wartości, których nie ukryje mała plastikowa obudowa.

W praktyce patrzę na to jak na element termiczny, nie tylko przełączający. Moc strat trzeba odprowadzić, bo inaczej temperatura otoczenia szybko zjada zapas katalogowy. Dobrze działa prosty nawyk: sprawdzam derating, czyli wykres pokazujący, jak dopuszczalny prąd spada wraz ze wzrostem temperatury, a potem dobieram radiator lub wentylację z wyraźnym zapasem.

  • Nie patrzę wyłącznie na prąd znamionowy - ważna jest też temperatura obudowy i warunki pracy.
  • Daję miejsce na oddawanie ciepła - ciasna, zamknięta skrzynka bez przewietrzania potrafi zabić nawet dobry element.
  • Przy obciążeniach indukcyjnych stosuję snubber albo warystor - ogranicza to przepięcia i ryzyko fałszywego załączenia.
  • Dbam o połączenia mechaniczne - słaby styk na zacisku też grzeje i potrafi wywołać lokalne uszkodzenie.

Przy cewkach, transformatorach i silnikach szczególnie ważne są skoki napięcia oraz szybkie zmiany dv/dt. Bez zabezpieczenia układ może zacząć zachowywać się nieprzewidywalnie albo zwyczajnie się przegrzewać. Dlatego chłodzenie i tłumienie przepięć traktuję jako część doboru, a nie jako „dodatek na końcu”.

Typowe błędy, które wychodzą dopiero po uruchomieniu

Najgorszy scenariusz jest prosty: wszystko wygląda dobrze na schemacie, a po włączeniu obciążenie buczy, nie gaśnie albo sterownik wyłącza się po kilku minutach. To zwykle nie jest wada samego rozwiązania, tylko błąd doboru lub montażu.

  • Dobór tylko po amperach z etykiety - rating bez temperatury i chłodzenia niewiele mówi o realnej pracy.
  • Mylenie wersji AC i DC - triakowy model nie zastąpi konstrukcji MOSFET przy obciążeniu stałoprądowym.
  • Ignorowanie indukcji - silniki i transformatory mają duże piki prądowe oraz napięcia powrotne.
  • Liczenie na pełne odłączenie małego obciążenia - prąd upływu potrafi utrzymać LED-y w lekkim świeceniu albo cewkę w buczeniu.
  • Złe użycie zero-cross - przy obciążeniach z przesunięciem fazowym nie zawsze zachowuje się tak, jak oczekujesz.

Przy silnikach i części układów indukcyjnych warto pamiętać, że prąd rozruchowy bywa 20-40 razy większy od roboczego. W takich warunkach test na rzeczywistym obciążeniu jest obowiązkowy, bo sam katalog nie pokaże, jak zachowa się instalacja po 50. cyklu, po nagrzaniu albo przy spadku napięcia sieci. Ja nie ufam układowi, jeśli aplikacja pracuje na granicy parametrów - wolę mieć trochę zapasu niż szukać źródła awarii po fakcie.

Po wyłapaniu tych błędów zwykle okazuje się, czy mamy do czynienia z sensownym projektem, czy tylko z ładnie wyglądającym schematem bez marginesu bezpieczeństwa.

Co realnie zyskujesz, gdy dobierzesz go pod konkretny układ

Dobrze dobrany przekaźnik półprzewodnikowy daje trzy rzeczy, które w praktyce widać od razu: ciszę, większą odporność na częste przełączanie i łatwiejszą automatyzację procesów grzewczych albo świetlnych. W sterowaniu grzałką to zwykle bardzo dobry wybór, bo częste cykle nie zużywają styków, a zero-cross ogranicza zakłócenia w instalacji. W małych obciążeniach i układach DC przewagę mają z kolei konstrukcje MOSFET, bo są mniej problematyczne z prądem upływu.

  • gdy potrzebuję częstego przełączania bez hałasu,
  • gdy steruję grzałką, oświetleniem lub prostym elementem mocy 230 V,
  • gdy ważne są drgania, trwałość i brak iskrzenia,
  • gdy chcę ograniczyć zużycie mechaniczne w układzie pracującym przez wiele godzin dziennie.

Jeśli jednak układ ma małe obciążenie, dużą indukcyjność albo pracuje bez zapasu termicznego, lepiej zatrzymać się o krok wcześniej i przemyśleć model, radiator oraz zabezpieczenia. Właśnie wtedy techniczna oszczędność zamienia się w stabilne działanie zamiast w kłopot po pierwszym uruchomieniu.

FAQ - Najczęstsze pytania

SSR nie posiada ruchomych styków, co eliminuje iskrzenie i hałas. Jest znacznie trwalszy i szybszy, ale w przeciwieństwie do wersji mechanicznej generuje ciepło podczas pracy oraz wykazuje niewielki prąd upływu po wyłączeniu.

Podczas pracy na złączu półprzewodnikowym powstaje spadek napięcia, który generuje ciepło. Przy większych prądach brak odpowiedniego chłodzenia prowadzi do przegrzania i trwałego uszkodzenia elementu lub drastycznego spadku jego wydajności.

Funkcja ta sprawia, że przekaźnik włącza obciążenie w momencie, gdy napięcie sieci przechodzi przez zero. Pozwala to zminimalizować zakłócenia elektromagnetyczne oraz udary prądowe, co jest szczególnie korzystne przy sterowaniu grzałkami.

Tak, jest to efekt prądu upływu, który płynie przez półprzewodnik nawet w stanie wyłączonym. Ten niewielki prąd może wystarczyć, aby energooszczędne źródła światła lekko świeciły lub małe przekaźniki pomocnicze buczały.
