Przy podłączaniu silnika trójfazowego najwięcej problemów nie robi sam kabel, tylko to, że w pięciu żyłach trzeba odróżnić fazy, ochronę i ewentualny przewód neutralny. Właśnie przy takim zadaniu, jak podłączyć silnik 3 fazowy 5 przewodów, liczy się najpierw tabliczka znamionowa, potem schemat w puszce zaciskowej, a dopiero na końcu kolejność żył. Poniżej rozpisuję to praktycznie: bez zgadywania, bez skrótów myślowych i z naciskiem na to, co naprawdę ma znaczenie przy kablach.
Najważniejsze informacje w skrócie
- W silniku 3-fazowym zwykle używa się trzech faz i PE, a przewód neutralny N zostaje niewykorzystany, jeśli nie wymaga go dodatkowe wyposażenie.
- Najpierw sprawdzam tabliczkę znamionową i schemat w puszce zaciskowej, dopiero potem podłączam przewody.
- Zmiana kierunku obrotów polega na zamianie dowolnych dwóch faz, nigdy nie ruszam przy tym PE.
- Kolory żył w standardzie IEC to zwykle brązowy, czarny, szary, niebieski oraz zielono-żółty.
- O tym, czy silnik ma pracować w gwieździe czy w trójkącie, decyduje napięcie z tabliczki, a nie przyzwyczajenie z poprzedniej instalacji.
- Przed pierwszym uruchomieniem zawsze sprawdzam dokręcenie zacisków, stan izolacji i kierunek wirowania.
Co oznacza pięć żył przy silniku trójfazowym
Najprościej mówiąc: silnik trójfazowy potrzebuje zasilania z trzech faz oraz pewnego połączenia ochronnego. W praktyce pięciożyłowy przewód bardzo często oznacza układ L1, L2, L3, N i PE, ale sam silnik zwykle nie korzysta z neutralnego. To ważne rozróżnienie, bo wielu ludzi automatycznie zakłada, że skoro kabel ma pięć żył, to wszystkie muszą być gdzieś podłączone.
Ja patrzę na to tak: jeśli silnik jest „czysty” napędowo, to interesują mnie trzy fazy i przewód ochronny. Neutralny przydaje się dopiero wtedy, gdy w silniku lub jego osprzęcie jest coś dodatkowego, na przykład hamulec, grzałka antykondensacyjna, czujnik temperatury albo osobny obwód sterowania. Nie wolno mieszać N z PE, bo pełnią zupełnie inne funkcje.
| Żyła | Typowy kolor | Rola | Co z nią robię |
|---|---|---|---|
| L1 | Brązowy | Jedna z faz zasilania | Podłączam do zacisku fazowego zgodnie ze schematem |
| L2 | Czarny | Druga faza zasilania | Podłączam jak wyżej, pilnując kolejności |
| L3 | Szary | Trzecia faza zasilania | Domyka układ trójfazowy |
| N | Niebieski | Przewód neutralny | Zostawiam tylko wtedy, gdy wymaga tego osprzęt |
| PE | Zielono-żółty | Ochrona przeciwporażeniowa | Łączę wyłącznie z obudową i zaciskiem ochronnym |
Warto też rozumieć oznaczenia kabla. 5G oznacza pięć żył, w tym przewód ochronny, a 5x to pięć żył bez osobnej żyły PE. Przy silniku z metalową obudową 5x zwykle nie jest tym, czego chcesz użyć. Gdy już to uporządkujesz, przechodzę do puszki zaciskowej, bo właśnie tam najłatwiej zrobić kosztowny błąd.

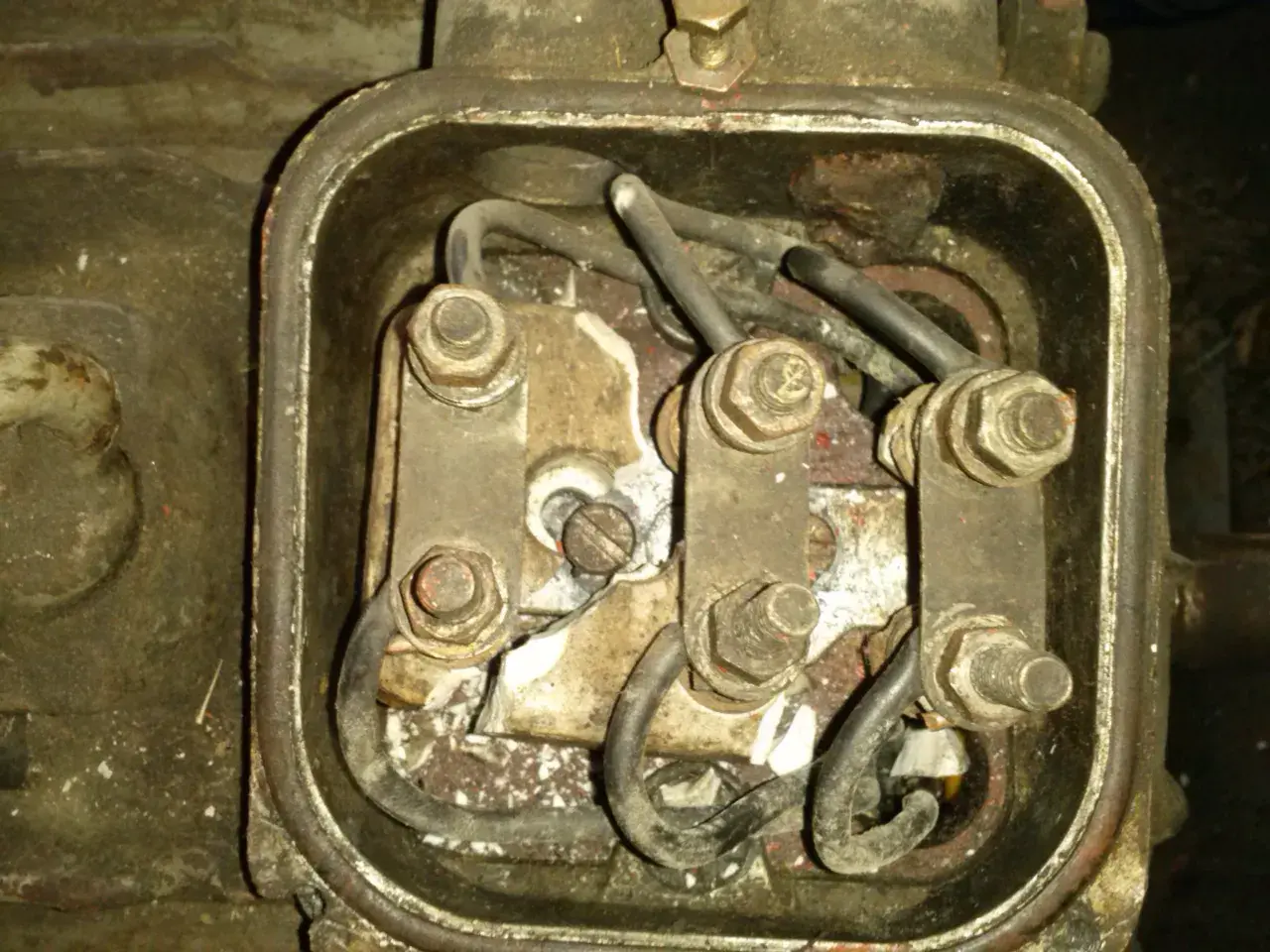

Jak odczytać tabliczkę znamionową i zaciski w puszce
Zanim dotknę przewodu, zawsze sprawdzam dwa miejsca: tabliczkę znamionową na silniku i schemat w pokrywie puszki zaciskowej. To tam jest odpowiedź, czy napęd ma pracować w gwieździe, w trójkącie, jakie ma napięcie znamionowe i czy producent przewidział jakiś wariant połączenia.
W silnikach z wyprowadzonymi sześcioma końcami uzwojeń często pojawiają się oznaczenia U1, V1, W1 oraz U2, V2, W2. Pierwsza trójka to początki uzwojeń, druga - ich końce. Nie mostkuję ich „na logikę”, bo właśnie w tym miejscu najłatwiej pomylić układ i przegrzać silnik już przy pierwszym rozruchu.
| Element | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Tabliczka znamionowa | Napięcie, prąd, częstotliwość, kierunek pracy | Czy silnik pasuje do sieci i do obciążenia |
| Puszka zaciskowa | Miejsce połączeń uzwojeń i mostków | Czy schemat zgadza się z rzeczywistym układem zacisków |
| PE | Przewód ochronny | Czy jest osobny zacisk na obudowie |
| N | Przewód neutralny | Czy w ogóle jest potrzebny w danym silniku |
Jeśli schemat jest nieczytelny albo go brakuje, nie zakładam niczego z pamięci. Wtedy lepiej chwilę zatrzymać pracę i odczytać oznaczenia dokładnie niż później szukać przyczyny grzania uzwojeń albo wybicia zabezpieczenia. Mając to uporządkowane, można przejść do samego podłączenia przewodów.
Jak połączyć przewody krok po kroku
W tej części trzymam się jednej zasady: najpierw bezpieczeństwo, potem zgodność ze schematem, na końcu test. Przy silniku 400 V nie ma miejsca na pracę „na oko”, bo błąd w puszce zaciskowej zwykle wychodzi dopiero pod obciążeniem, a wtedy szkoda już nie jest teoretyczna.
- Odłączam zasilanie i zabezpieczam się przed przypadkowym załączeniem.
- Sprawdzam brak napięcia miernikiem, nie samym przełącznikiem.
- Otwieram puszkę zaciskową i porównuję rzeczywiste zaciski z diagramem producenta.
- Podłączam przewód ochronny PE do zacisku na obudowie silnika.
- Łączę L1, L2 i L3 z odpowiednimi zaciskami według schematu.
- Jeżeli w instalacji jest przewidziany neutralny N, podłączam go wyłącznie tam, gdzie wskazuje dokumentacja.
- Zakładam mostki gwiazda lub trójkąt zgodnie z tabliczką znamionową.
- Dokręcam zaciski, porządkuję przewody i zamykam puszkę z dławikiem lub odciążeniem kabla.
- Robię krótki test kierunku obrotów, najlepiej bez pełnego obciążenia.
Najbardziej praktyczna zasada brzmi: PE zawsze osobno, N tylko jeśli jest potrzebny, a dwie zamienione fazy wystarczą do zmiany kierunku obrotów. Tego nie robi się przez ruszanie przewodu ochronnego ani przez przypadkowe przepinanie mostków. Po takim montażu zostaje już tylko właściwy układ gwiazda albo trójkąt i sprawdzenie, czy silnik startuje w dobrą stronę.
Gwiazda, trójkąt i kierunek obrotów bez zgadywania
To właśnie tutaj większość osób myli się najczęściej. W skrócie: w gwieździe uzwojenia dostają niższe napięcie fazowe, a w trójkącie pracują pełnym napięciem międzyfazowym. Dlatego na polskiej sieci 400 V nie wybiera się połączenia „z przyzwyczajenia”, tylko według tabliczki znamionowej.
| Oznaczenie na tabliczce | Jak to czytam | Typowy układ przy sieci 400 V |
|---|---|---|
| 230/400 V | Silnik przewidziany do niższego napięcia w trójkącie i wyższego w gwieździe | Gwiazda |
| 400/690 V | Silnik przystosowany do wyższego napięcia w gwieździe | Trójkąt |
| Jedna wartość napięcia i schemat w pokrywie | Producent wymusza konkretny układ połączeń | Dokładnie według schematu, bez improwizacji |
Przy tej okazji warto pamiętać o kolejności faz. Jeśli silnik kręci się w odwrotną stronę, zamieniam dowolne dwie fazy i niczego więcej nie ruszam. PE zostaje na swoim miejscu, a neutralnego nie wykorzystuję do odwracania kierunku. To szybka korekta, która załatwia większość problemów z niewłaściwym wirowaniem pomp, wentylatorów i prostych napędów.
Jeśli nie masz pewności co do kolejności faz, użyj miernika kolejności faz albo krótko sprawdź napęd bez obciążenia. W praktyce to oszczędza najwięcej czasu, bo zamiast rozbierać puszkę po kilka razy, od razu widzisz, czy układ pracuje tak, jak zakłada projekt. Dobrze dobrany układ działa jednak tylko wtedy, gdy kabel i zabezpieczenie są dopasowane do prądu oraz długości trasy.
Jak dobrać kabel i zabezpieczenie do obciążenia
W temacie kabli nie patrzę najpierw na liczbę żył, tylko na prąd silnika, długość trasy, sposób ułożenia i warunki pracy. To one decydują, czy przewód będzie się grzał, czy instalacja będzie pracowała spokojnie. Pięciożyłowy kabel jest po prostu wygodny wtedy, gdy potrzebujesz jednocześnie trzech faz, N i PE.
| Parametr | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Przekrój żył | Dobieram do prądu znamionowego i długości | Za mały przekrój grzeje się i powoduje spadki napięcia |
| Typ przewodu | 4G, gdy nie potrzebuję N; 5G, gdy N ma być dostępny | Unikam niepotrzebnych żył i nie robię bałaganu w puszce |
| Zabezpieczenie | Wyłącznik silnikowy lub przekaźnik przeciążeniowy | Chroni silnik lepiej niż sam zwykły bezpiecznik |
| Odciążenie kabla | Dławik, przepust, porządne mocowanie | Luźny kabel wyrywa zaciski i psuje styk |
W praktyce przy małych silnikach spotyka się często przewody 5G1,5 mm² lub 5G2,5 mm², ale traktuję to wyłącznie jako punkt orientacyjny, nie regułę. Jeśli odległość jest większa, prąd rośnie albo kabel biegnie w cieple i w wiązce z innymi przewodami, przekrój trzeba przeliczyć dokładniej. Dobór „na oko” jest tu słabym pomysłem, bo z zewnątrz instalacja może wyglądać dobrze, a w środku już się przegrzewać.
Warto też pamiętać, że przekaźnik przeciążeniowy ustawia się pod prąd z tabliczki znamionowej, a nie pod „to, co było wcześniej”. To drobiazg, który realnie robi różnicę między stabilną pracą a niepotrzebnym wybijaniem zabezpieczenia. Nawet dobrze dobrane przewody można jednak zepsuć kilkoma prostymi błędami montażowymi.
Błędy, które najczęściej kończą się awarią
Najwięcej kłopotów widzę nie w samym schemacie, tylko w pozornie drobnych pomyłkach. Część z nich wyłapuje się w minutę, ale jeśli zostaną w instalacji, potrafią uszkodzić silnik, stycznik albo po prostu uniemożliwić poprawny rozruch.
- Mieszanie N z PE - to błąd podstawowy, a jednocześnie nadal jeden z najczęstszych.
- Podłączanie silnika bez sprawdzenia tabliczki znamionowej - 230/400 V i 400/690 V to nie jest to samo.
- Źle założone mostki w puszce - tu naprawdę jeden element decyduje o wszystkim.
- Luźne zaciski - powodują grzanie, spadek momentu i niestabilną pracę.
- Brak dławika albo odciążenia kabla - przewód zaczyna pracować mechanicznie i wyrabia styki.
- Zmiana kierunku obrotów przez przypadkowe przepinanie - kierunek zmienia się zamianą dwóch faz, nie „na chybił trafił”.
- Dobór kabla tylko po przekroju z poprzedniej instalacji - długość trasy i sposób ułożenia mogą całkiem zmienić wymagania.
Ja traktuję tę listę jak szybki test jakości. Jeśli po montażu widzę uporządkowane żyły, poprawne mostki, dokręcone zaciski i logiczny układ przewodów, szansa na bezproblemowy start rośnie bardzo mocno. Zostaje jeszcze ostatni, bardzo praktyczny etap - kontrola przed uruchomieniem.
Co jeszcze sprawdzam przed pierwszym uruchomieniem silnika
Przed pierwszym startem nie ograniczam się do samego „czy działa”. Z doświadczenia wiem, że właśnie ten moment ujawnia słabe styki, zły kierunek obrotów, uszkodzoną izolację albo mechaniczne tarcie wewnątrz układu. Jeśli silnik długo leżał albo był magazynowany w wilgoci, rozsądnym krokiem jest też pomiar rezystancji izolacji megomierzem 500 V DC zgodnie z dokumentacją producenta.
- Sprawdzam, czy PE ma solidny styk z obudową silnika.
- Patrzę, czy przewody nie są przyciśnięte pokrywą puszki.
- Kontroluję, czy dławik trzyma kabel i nie pozwala mu się wysunąć.
- Robię krótki test kierunku obrotów bez pełnego obciążenia.
- Słucham, czy nie ma metalicznego tarcia, nadmiernego szumu albo drgań.
- Po chwili pracy dotykam obudowy ostrożnie i oceniam, czy nie grzeje się nienaturalnie szybko.
Jeżeli po takim sprawdzeniu wszystko pracuje stabilnie, wracam jeszcze raz do zacisków i upewniam się, że nic się nie poluzowało. Przy silniku trójfazowym to właśnie staranne zakończenie kabla, poprawny PE i właściwy układ gwiazda albo trójkąt robią największą różnicę. Gdy te trzy elementy są dopięte, reszta instalacji zwykle zaczyna po prostu działać tak, jak powinna.
