Układ TN-C i przewód PEN - Jak bezpiecznie zmodernizować instalację?

Układ TN-C to jeden z tych tematów, które na pierwszy rzut oka wyglądają jak czysta teoria, a w praktyce decydują o bezpieczeństwie całej instalacji. Poniżej wyjaśniam, jak działa przewód PEN, gdzie taki układ nadal się spotyka, czym różni się od TN-S i TN-C-S oraz co trzeba zrobić, gdy stara instalacja wymaga modernizacji.

Czym jest układ TN-C i jak działa

W układzie TN-C przewód PEN pełni jednocześnie rolę ochronną i neutralną. To oznacza, że ten sam przewód odprowadza prąd roboczy z odbiorników i zapewnia drogę dla prądu zwarciowego w przypadku uszkodzenia izolacji. W instalacji jednofazowej spotkasz więc zwykle dwa przewody, czyli fazę i PEN, a w trójfazowej cztery żyły: L1, L2, L3 oraz PEN.

Ja patrzę na ten układ przede wszystkim przez pryzmat ciągłości przewodu PEN. Jeśli wszystko jest wykonane poprawnie, zabezpieczenia nadprądowe mogą szybko odłączyć uszkodzony obwód. Jeśli jednak PEN zostanie przerwany albo źle połączony, sytuacja robi się dużo mniej przewidywalna, bo obudowy urządzeń mogą znaleźć się pod napięciem względem ziemi.

• PEN łączy funkcję ochrony i toru neutralnego.
• Skuteczność ochrony zależy od szybkiego zadziałania zabezpieczeń nadprądowych.
• Ciągłość połączeń ma tu większe znaczenie niż w układach z osobnym PE i N.
• Przerwa w PEN to jeden z najbardziej niebezpiecznych scenariuszy w starszych instalacjach.

To właśnie dlatego ten typ instalacji trzeba rozumieć nie jako „gorszą wersję” nowoczesnego układu, ale jako rozwiązanie, które wymaga znacznie większej dyscypliny projektowej i eksploatacyjnej. Z tego wynika naturalne pytanie: gdzie jeszcze ma on sens, a gdzie jest już tylko pozostałością po dawnych standardach?

Gdzie ten układ nadal się spotyka

W polskich realiach TN-C najczęściej kojarzy się ze starym budownictwem, ale nie ogranicza się wyłącznie do mieszkań z lat 70. i 80. Można go spotkać także w części sieci zasilających, w pionach instalacyjnych albo tam, gdzie instalacja wewnętrzna nie została jeszcze zmodernizowana do układu z osobnym przewodem ochronnym. W praktyce oznacza to, że w jednym budynku możesz mieć zasilanie w starszym standardzie, a po remoncie już wydzielone obwody w nowszym układzie.

Najczęstsze scenariusze są dość przewidywalne. W starym mieszkaniu masz dwużyłowe obwody bez wydzielonego PE, w rozdzielnicy brakuje miejsca na sensowny rozdział przewodów, a gniazdka wyglądają tak, jakby ktoś przez lata poprawiał instalację doraźnie, zamiast ją przebudować. W takiej sytuacji TN-C nie jest „błędem samym w sobie”, tylko sygnałem, że instalacja ma już swój wiek i wymaga mądrej oceny, nie kosmetyki.

W nowych obwodach wewnętrznych ten model ma coraz mniejsze uzasadnienie. Jeśli planujesz remont kuchni, łazienki albo całej instalacji, to zwykle myśli się już o rozdziale przewodu PEN i przejściu na rozwiązanie, które pozwala bezpiecznie stosować nowoczesne zabezpieczenia. To prowadzi do porównania, które najlepiej pokazuje różnicę między tymi układami.

Jak TN-C wypada na tle TN-S i TN-C-S

Najprościej: TN-C jest układem „wspólnego przewodu”, TN-S opiera się na pełnym rozdziale PE i N, a TN-C-S łączy oba podejścia, bo na początku instalacji masz PEN, a dalej już osobne przewody ochronny i neutralny. To właśnie TN-C-S jest dziś najczęstszym kompromisem w modernizowanych budynkach.

W tej tabeli najważniejsze jest jedno: TN-C nie jest docelowym modelem dla nowej instalacji odbiorczej. Jeśli chcesz poprawić bezpieczeństwo, komfort użytkowania i możliwość dołożenia RCD, rozsądnym kierunkiem jest rozdział PEN i przejście na TN-C-S albo pełne TN-S, zależnie od warunków technicznych. To jednak działa tylko wtedy, gdy wiesz, jakie zagrożenia trzeba opanować po drodze.

Dlaczego układ z PEN wymaga większej ostrożności

Największy problem nie leży w samej idei wspólnego przewodu, tylko w tym, że jego uszkodzenie ma dużo poważniejsze skutki niż przerwa w zwykłym przewodzie neutralnym. Gdy PEN zostanie przerwany, źle podłączony albo dociążony w sposób nieprzewidziany przez projekt, na częściach metalowych urządzeń mogą pojawić się napięcia niebezpieczne dla użytkownika. Właśnie dlatego stary układ wymaga starannego prowadzenia połączeń i kontroli stanu instalacji.

Druga sprawa to dobór przekroju przewodu PEN. Standardy dla takich rozwiązań przyjmują zwykle minimum 10 mm² Cu lub 16 mm² Al. To nie jest szczegół techniczny dla projektanta, tylko praktyczna granica, która chroni przed zbyt dużymi spadkami napięcia i przegrzewaniem. Jeśli przekrój jest mniejszy, trzeba szukać innego sposobu wykonania instalacji.

• Nie przerywa się PEN przypadkowym łącznikiem, bezpiecznikiem ani „tymczasowym” mostkiem.
• Nie montuje się wyłącznika RCD w części instalacji, w której PE i N nie są jeszcze rozdzielone.
• Nie wolno zakładać, że bolec w gnieździe oznacza poprawne uziemienie, jeśli instalacja była przerabiana amatorsko.
• Nie należy opierać się wyłącznie na kolorach żył, bo w starych obwodach oznaczenia często są niejednoznaczne.
• Nie warto lekceważyć połączeń wyrównawczych, bo to one stabilizują potencjały w całej instalacji.

W praktyce najwięcej problemów widzę wtedy, gdy ktoś próbuje „dodać bezpieczeństwa” do starej instalacji jednym szybkim zabiegiem. To zwykle nie działa. Znacznie lepsza jest spokojna modernizacja z rozdziałem przewodu PEN, a dopiero potem montaż zabezpieczeń, które mają sens w nowym układzie.

Jak bezpiecznie przejść z TN-C na TN-C-S podczas modernizacji

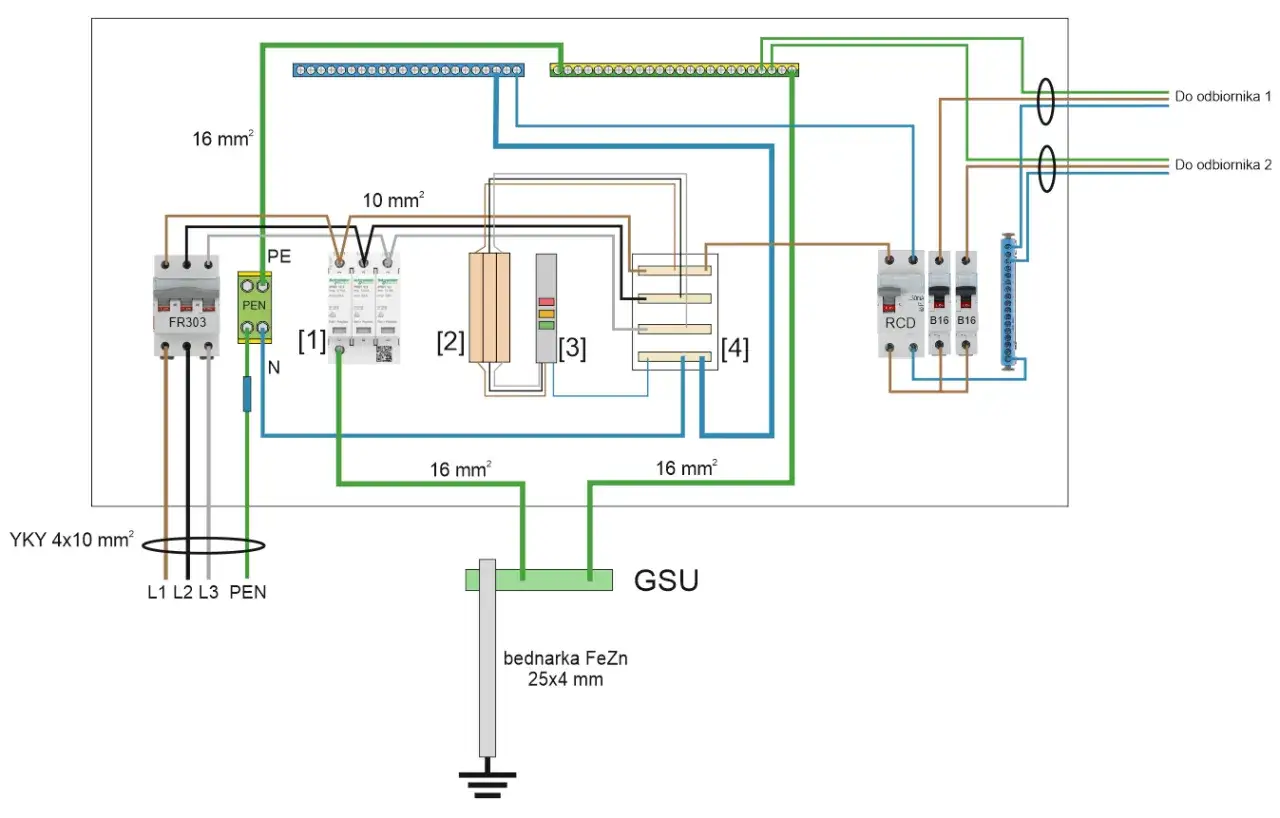

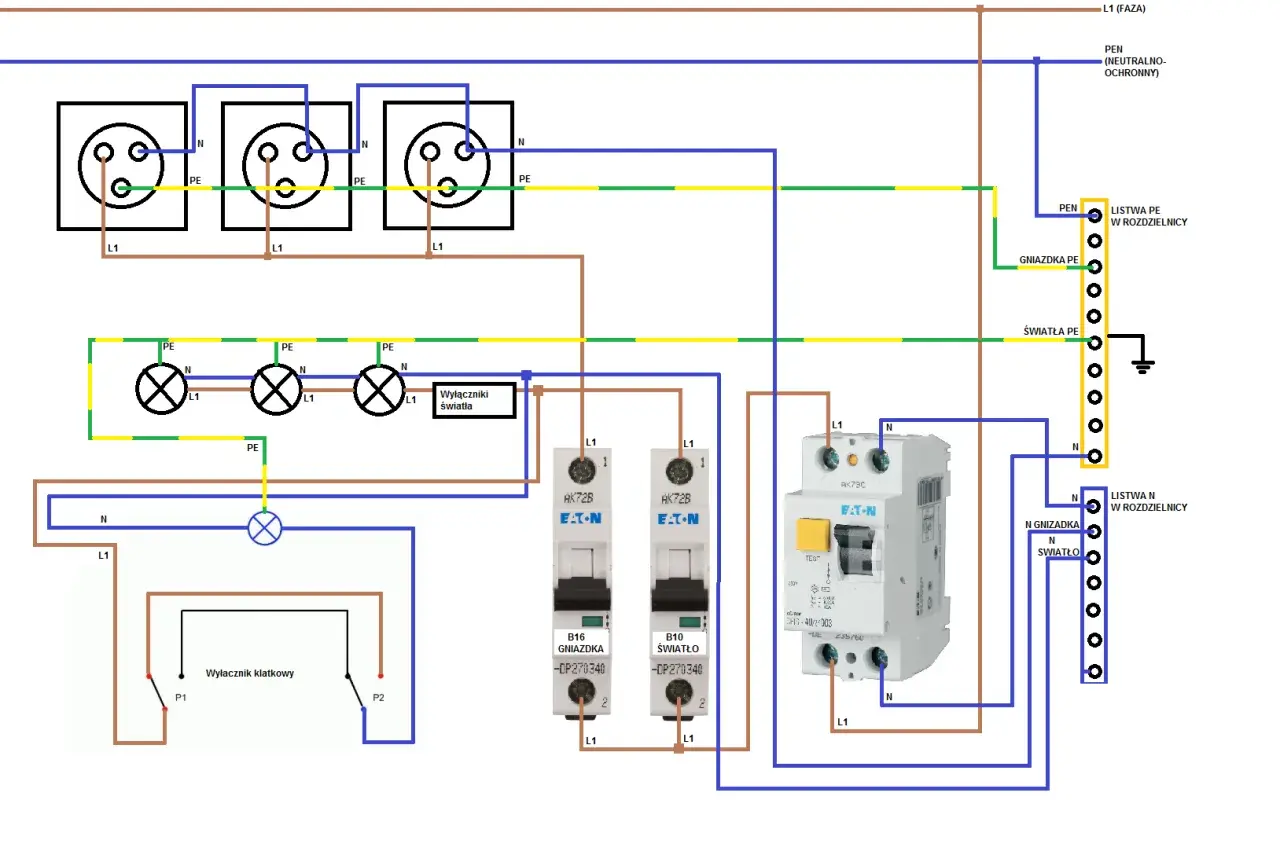

Jeśli remont dotyczy starego mieszkania lub domu, sensowna modernizacja zwykle zaczyna się od punktu wejścia zasilania i głównej rozdzielnicy. To tam projektuje się rozdział PEN na PE i N, a dalej prowadzi już osobne obwody. Taki układ daje znacznie większą kontrolę nad ochroną przeciwporażeniową i pozwala korzystać z RCD zgodnie z przeznaczeniem.

1. Najpierw sprawdź stan istniejących przewodów, rozdzielnicy i połączeń wyrównawczych.
2. Wyznacz miejsce rozdziału PEN na PE i N, najlepiej w głównej rozdzielnicy albo w innym przewidzianym do tego punkcie.
3. Połącz układ z główną szyną wyrównawczą i upewnij się, że uziemienie jest wykonane zgodnie z projektem.
4. Rozdziel obwody końcowe tak, aby przewody ochronne i neutralne były prowadzone osobno.
5. Dopiero na końcu dobierz i zamontuj wyłączniki różnicowoprądowe oraz zabezpieczenia nadprądowe.
6. Wykonaj pomiary końcowe, w tym ciągłość przewodów ochronnych, impedancję pętli zwarcia i rezystancję izolacji.

To jest dobry moment, żeby powiedzieć wprost: połowiczna modernizacja bywa gorsza niż brak modernizacji. Jeśli instalacja jest zbyt zużyta, ma niepewny stan przewodów albo nie spełnia warunków do bezpiecznego rozdziału, lepiej zaplanować większy zakres prac niż udawać, że prosty mostek rozwiąże temat. W nowych obwodach, zwłaszcza w kuchni, łazience i przy sprzęcie o większej mocy, różnica między poprawnie zrobionym TN-C-S a starą prowizorką jest ogromna.

Co warto sprawdzić zanim zostawisz starą instalację bez zmian

Jeżeli po przeglądzie instalacji nadal zastanawiasz się, czy da się z nią żyć bez pełnego remontu, sprawdź kilka rzeczy, które najczęściej zdradzają realny stan sytuacji. To dobry filtr, bo pozwala odróżnić instalację, którą da się jeszcze uporządkować, od takiej, którą lepiej wymienić etapami.

• Czy w rozdzielnicy są osobne listwy PE i N, czy wszystko jest zmostkowane jednym przewodem.
• Czy istnieje jedno, jasno opisane miejsce rozdziału PEN.
• Czy połączenia wyrównawcze obejmują elementy metalowe, które tego wymagają.
• Czy obwody końcowe mają zabezpieczenia dobrane do aktualnego sposobu prowadzenia przewodów.
• Czy pomiary wykonał elektryk, który potrafi ocenić instalację jako całość, a nie tylko „na oko”.

W starym mieszkaniu TN-C nie musi oznaczać natychmiastowej katastrofy, ale zawsze jest sygnałem ostrzegawczym: instalacja opiera się na wspólnym przewodzie, więc nie ma tu miejsca na przypadkowe przeróbki. Jeśli chcesz naprawdę poprawić bezpieczeństwo, najlepsza droga prowadzi przez rozdział PEN, uporządkowanie rozdzielnicy i pomiary, a nie przez doraźne obejścia.
