W praktyce transformator ocenia się nie po samym rdzeniu czy obudowie, ale po tym, jak zmienia napięcie i prąd po obu stronach uzwojeń. To właśnie przekładnia transformatora decyduje, czy urządzenie obniży 230 V do bezpiecznego poziomu, czy podniesie je w układzie przesyłowym. Poniżej rozkładam temat na czynniki pierwsze: od wzoru i przykładów obliczeń, przez wpływ obciążenia, aż po najczęstsze błędy przy doborze.
Najważniejsze rzeczy do zapamiętania o stosunku zwojów i napięciu
- W transformatorze idealnym napięcie jest wprost proporcjonalne do liczby zwojów, a prąd zachowuje się odwrotnie.
- Najczęściej liczy się według zależności U1/U2 ≈ N1/N2, ale trzeba pilnować przyjętej konwencji zapisu.
- Jeśli napięcie spada 10 razy, to prąd po stronie wtórnej rośnie mniej więcej 10 razy.
- W praktyce wynik obliczeń psują straty w uzwojeniach, spadki napięcia pod obciążeniem i odczepy regulacyjne.
- W układach trójfazowych trzeba odróżniać napięcie międzyfazowe od fazowego, bo łatwo tu o błąd rzędu kilkudziesięciu procent.
- Odczepy po stronie wyższego napięcia pozwalają zwykle korygować przekładnię o kilka lub kilkanaście procent.

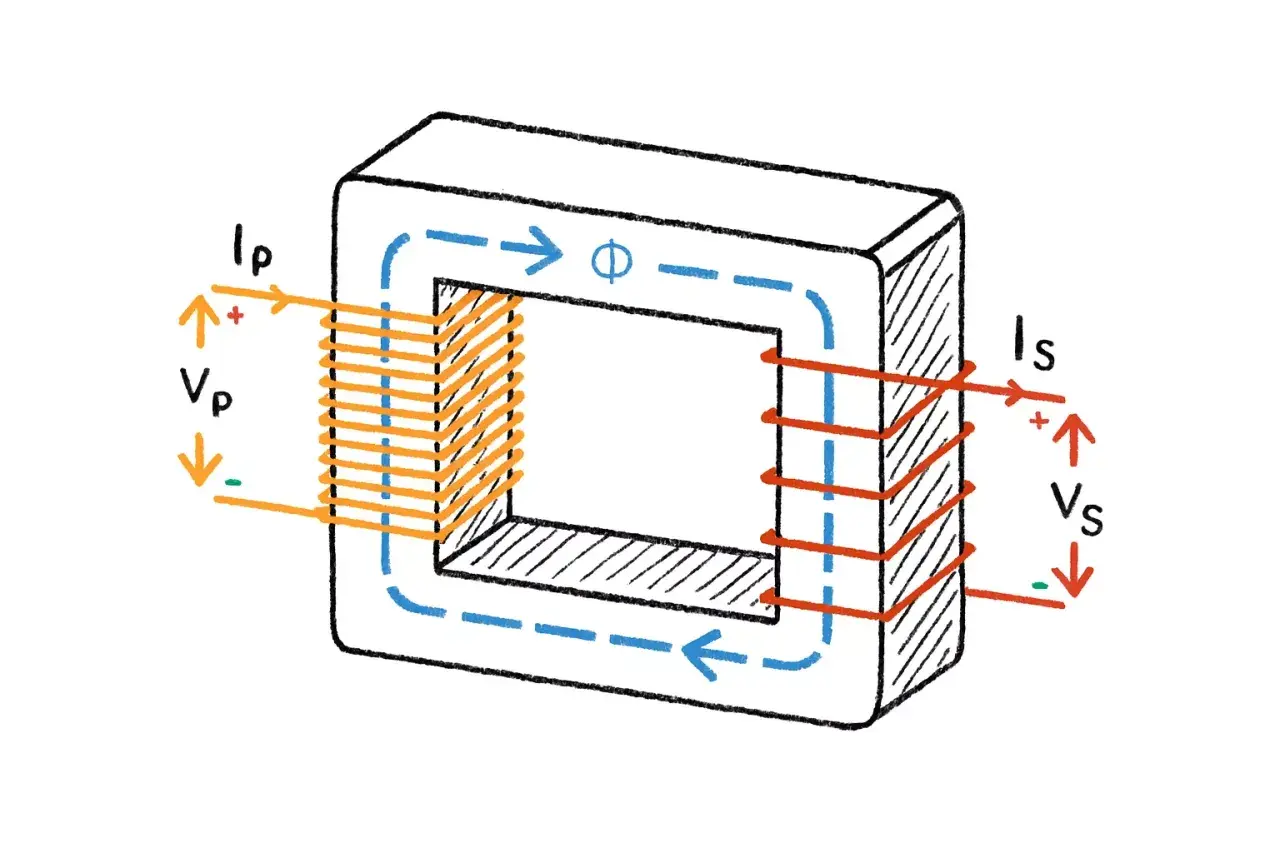

Czym jest stosunek zwojów w transformatorze
Najprościej mówiąc, chodzi o relację między liczbą zwojów w uzwojeniu pierwotnym i wtórnym. W transformatorze idealnym to właśnie ten stosunek określa, jak zmieni się napięcie na wyjściu. Ja zawsze zapisuję najpierw, która strona jest pierwotna, a która wtórna, bo bez tego łatwo odwrócić licznik i dostać poprawną liczbę w kompletnie złym znaczeniu.
W literaturze spotkasz dwa popularne zapisy: N1/N2 albo Nw/Nn, czyli stosunek zwojów strony wyższej do niższej. W praktyce liczy się nie sam symbol, tylko konsekwencja. Jeśli przyjmiesz, że przekładnia wynosi 10, to musisz później trzymać się tej samej definicji we wszystkich obliczeniach, a nie mieszać jej po drodze z odwrotnością.
Warto też odróżnić przekładnię zwojową od napięciowej. W modelu idealnym są sobie bardzo bliskie, ale w realnym urządzeniu nie są identyczne co do joty. O napięciu wtórnym decydują jeszcze spadki na rezystancji uzwojeń, obciążenie i konstrukcja rdzenia. To ważne, bo już na tym etapie widać, że transformator nie jest zwykłym „dzielnikiem” napięcia.
Kiedy ten fundament jest jasny, można przejść do prostego przeliczenia napięcia i od razu zobaczyć, co wynika z samej liczby zwojów.
Jak z niej policzyć napięcie wyjściowe
W transformatorze idealnym obowiązuje zależność U1/U2 ≈ N1/N2. Jeśli znamy napięcie wejściowe i liczbę zwojów po obu stronach, napięcie wyjściowe można policzyć bardzo szybko. Ja traktuję to jako pierwszy test sensowności projektu: jeśli wynik wychodzi absurdalny, to znaczy, że gdzieś w założeniach jest błąd.
Przykład jest prosty. Gdy uzwojenie pierwotne ma 1000 zwojów, a wtórne 100 zwojów, przekładnia wynosi 10:1. Przy zasilaniu 230 V na wyjściu dostaniemy w przybliżeniu 23 V. To samo działa w drugą stronę: przy 100 zwojach pierwotnych i 1000 wtórnych ten sam układ podniesie napięcie z 230 V do około 2300 V.
| Stosunek zwojów | Napięcie wejściowe | Napięcie wyjściowe | Typowy efekt |
|---|---|---|---|
| 10:1 | 230 V | ok. 23 V | Obniżenie napięcia do zasilania niskonapięciowego |
| 1:10 | 230 V | ok. 2300 V | Podwyższenie napięcia, np. w układach specjalnych |
| 1:1 | 400 V | ok. 400 V | Separacja galwaniczna bez zmiany napięcia |
Takie przykłady dobrze pokazują jedną rzecz: sama liczba zwojów mówi nie tylko o tym, czy napięcie wzrośnie, czy spadnie, ale też o skali tej zmiany. Im większa różnica między uzwojeniami, tym większa różnica napięć. Następny krok to pytanie, co w tym czasie dzieje się z prądem.
Co dzieje się z prądem i mocą
Jeśli napięcie na wyjściu spada, prąd po stronie wtórnej rośnie, i odwrotnie. W transformatorze idealnym moc pozostaje zachowana, więc gdy U2 jest 10 razy mniejsze niż U1, to I2 jest mniej więcej 10 razy większy niż I1. To jedna z tych zależności, które w praktyce robią największą różnicę, bo tłumaczy, dlaczego obniżanie napięcia pozwala zasilać odbiorniki większym prądem bez zmiany mocy po stronie źródła.
Weźmy konkretny przykład. Jeśli po stronie pierwotnej mamy 230 V i 1 A, to moc wejściowa wynosi około 230 W. Przy przekładni 10:1 na wtórnym dostaniemy około 23 V i w przybliżeniu 10 A. Sama wartość mocy nadal pozostaje zbliżona do 230 W, ale rozkład napięcia i prądu zmienia się diametralnie.
To właśnie dlatego w energetyce podnosi się napięcie do przesyłu na duże odległości. Wysokie napięcie oznacza niższy prąd przy tej samej mocy, a to ogranicza straty cieplne w przewodach. Dla użytkownika domowego ważniejszy jest jednak drugi wniosek: transformator nie „tworzy” mocy z niczego, tylko zamienia proporcje między napięciem i prądem.
Skoro teoria jest tak elegancka, pojawia się naturalne pytanie: czemu w realnym urządzeniu wyniki nie zawsze zgadzają się co do wolta? Na to odpowiada kolejna sekcja.
Dlaczego wynik w praktyce bywa tylko przybliżeniem
W rzeczywistym transformatorze zawsze pojawiają się straty. Część energii zamienia się w ciepło w uzwojeniach, część ginie w rdzeniu, a część wynika z rozproszenia strumienia magnetycznego. Efekt jest taki, że napięcie wtórne pod obciążeniem bywa niższe od wartości wyliczonej z prostego wzoru. Im większy pobór prądu, tym ten efekt staje się bardziej widoczny.
- Straty w miedzi wynikają z oporu uzwojeń i rosną wraz z prądem.
- Straty w rdzeniu obejmują m.in. histerezę i prądy wirowe.
- Spadek napięcia pod obciążeniem sprawia, że wynik z obliczeń laboratoryjnych nie jest identyczny z wynikiem pracy w instalacji.
- Częstotliwość ma znaczenie, bo transformator projektuje się do konkretnego zakresu pracy, zwykle 50 Hz w polskich sieciach.
- Zaczepy regulacyjne pozwalają korygować napięcie bez zmiany samego rdzenia czy liczby zwojów.
W materiałach projektowych spotyka się regulację zaczepową po stronie uzwojenia wyższego napięcia. Z praktycznego punktu widzenia ma to sens, bo pozwala skompensować wahania sieci. Dla transformatorów SN/nn typowe zakresy regulacji beznapięciowej i pod obciążeniem sięgają zwykle kilku, a czasem kilkunastu procent, zależnie od konstrukcji i mocy jednostki.
To prowadzi do ważnej zasady: w katalogu i na tabliczce znamionowej nie szukam wyłącznie jednego stosunku zwojów, tylko całego zestawu danych. W sieciach trójfazowych dochodzi jeszcze jedna warstwa, która bardzo często myli nawet osoby po technikum.
Na co uważać w układach trójfazowych i przy odczepach
W transformatorze trójfazowym trzeba pilnować rozróżnienia między napięciem fazowym a międzyfazowym. W sieci 400/230 V napięcie między przewodami fazowymi wynosi 400 V, a między fazą i przewodem neutralnym 230 V. Kto pomyli te dwie wartości, ten bardzo szybko wyliczy złą przekładnię, choć sam wzór będzie poprawny.
Na tabliczkach znamionowych spotkasz oznaczenia w rodzaju 15/0,42 kV. To nie jest przypadkowa para liczb, tylko informacja o napięciu strony wyższej i niższej w układzie trójfazowym. Do tego dochodzi grupa połączeń, na przykład Dyn5 albo Yzn5, która określa nie tylko sposób połączenia uzwojeń, ale też przesunięcie fazowe. Sama przekładnia nie wystarczy, żeby zrozumieć cały układ.
Odczepy są z kolei praktycznym sposobem dostrajania napięcia. Jeśli sieć ma wahania, transformator może pracować nieco wyżej albo niżej względem nominalnej przekładni. W praktyce daje to kilka procent marginesu, a w większych jednostkach nawet więcej, zależnie od zastosowanego rozwiązania. To nie jest detal, bo właśnie te kilka procent często decyduje, czy odbiorniki będą pracowały stabilnie.
Gdy rozumiem już różnicę między napięciem liniowym i fazowym, łatwiej mi odsiać typowe pomyłki w obliczeniach. I właśnie o tym jest następna sekcja.
Najczęstsze błędy, które psują obliczenia
Najwięcej problemów nie bierze się z samego wzoru, tylko z jego złego odczytania. Poniżej zbieram błędy, które widzę najczęściej i które naprawdę potrafią zafałszować wynik o bardzo dużą wartość.
- Odwrócenie stosunku - ktoś liczy N2/N1 zamiast N1/N2, a potem interpretuje wynik tak, jakby nic się nie stało.
- Pomieszanie napięć - w transformatorze trójfazowym 400 V to nie to samo co 230 V, a dla uzwojenia to różnica zasadnicza.
- Ignorowanie obciążenia - obliczenia „na pusto” dają ładny wynik, ale pod odbiornikiem napięcie zwykle spada.
- Pomijanie grupy połączeń - faza może się przesunąć, choć sama przekładnia pozostaje ta sama.
- Zbyt dosłowne traktowanie tabliczki znamionowej - dane katalogowe trzeba czytać razem z zakresem regulacji i warunkami pracy.
Ja w takich sytuacjach stosuję prostą zasadę: najpierw sprawdzam definicję przekładni w danym opracowaniu, potem dopiero liczę. To oszczędza czasu i chroni przed wynikiem, który wygląda dobrze tylko na papierze. Jeżeli zależy ci na poprawnym doborze urządzenia, ten nawyk jest ważniejszy niż zapamiętanie jednego konkretnego wzoru.
Jak ja sprawdzam, czy dobór ma sens
Jeśli mam ocenić transformator szybko i praktycznie, patrzę na cztery rzeczy: napięcie wejściowe, napięcie wyjściowe, kierunek przepływu energii i zakres regulacji. Dopiero potem sprawdzam liczbę zwojów. Taka kolejność jest po prostu wygodna, bo od razu pokazuje, czy urządzenie ma podnosić napięcie, obniżać je, czy tylko zapewniać separację galwaniczną.
- Najpierw ustalam, czy chodzi o obniżenie, podwyższenie czy izolację.
- Potem zapisuję jednoznacznie, którą stronę traktuję jako pierwotną.
- Sprawdzam, czy w obliczeniu używam napięcia fazowego, czy międzyfazowego.
- Na końcu uwzględniam spadek napięcia pod obciążeniem i ewentualne odczepy.
W praktyce transformator ma sens tylko wtedy, gdy jego przekładnia pasuje do napięć sieci, warunków obciążenia i sposobu połączenia uzwojeń. Gdy trzymasz się jednej konwencji zapisu i nie pomijasz odczepów, obliczenia stają się przewidywalne, a sam dobór dużo mniej podatny na kosztowne pomyłki.
