Budowa tranzystora wydaje się prosta, dopóki nie trzeba go wstawić do realnego układu. Wtedy liczy się nie tylko typ elementu, ale też to, która elektroda steruje pracą, którędy płynie prąd i jak odczytać wyprowadzenia na obudowie. Poniżej rozbijam temat na praktyczne kawałki: od podstawowych nazw, przez różnicę między BJT i MOSFET, aż po typowe błędy przy montażu.
Najważniejsze rzeczy, które warto wiedzieć od razu
- W tranzystorze bipolarnym są trzy elektrody: emiter, baza i kolektor.
- W tranzystorze polowym znajdziesz źródło, bramkę i dren.
- Baza steruje prądem w BJT, a bramka steruje napięciowo w MOSFET.
- Układ wyprowadzeń zależy od konkretnego modelu, więc zawsze sprawdzam notę katalogową.
- W krzemowym BJT złącze baza-emiter zaczyna przewodzić zwykle około 0,6-0,7 V.
- W wielu MOSFET-ach dopuszczalne napięcie bramka-źródło wynosi około ±20 V, ale to trzeba potwierdzić dla danego elementu.
Co właściwie oznacza elektroda w tranzystorze
W praktyce elektroda to po prostu część elementu, przez którą tranzystor łączy się z układem i realizuje swoją funkcję. W dokumentacji częściej spotkasz słowo „wyprowadzenie”, ale sens jest ten sam: jedna część steruje, druga przenosi sygnał, a trzecia zamyka tor pracy.
Ja lubię myśleć o tranzystorze jak o zaworze dla prądu. Nie chodzi o samą obecność trzech nóżek, tylko o to, że każda z nich ma inne zadanie i inne warunki pracy. Jeśli pomylisz funkcję wyprowadzenia, układ może działać słabo, grzać się albo nie zadziała wcale.
To rozróżnienie jest ważne jeszcze z jednego powodu: tranzystor bipolarny i polowy mają podobną liczbę wyprowadzeń, ale zupełnie inną logikę działania. I właśnie od tego trzeba zacząć, zanim przejdzie się do obudowy czy schematu.
Najpierw warto rozebrać na czynniki pierwsze tranzystor bipolarny, bo tam nazwy elektrod są najczęściej pierwszym źródłem pomyłek.

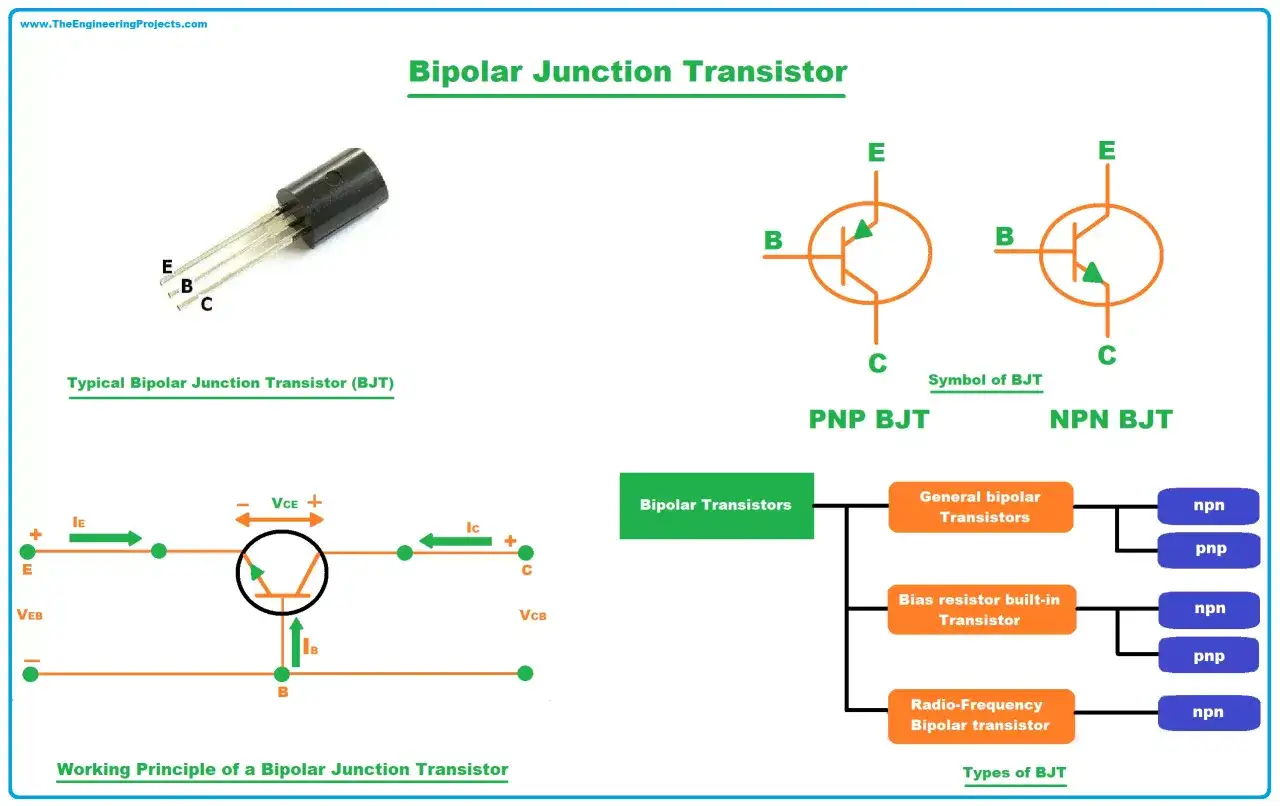

Trzy elektrody w tranzystorze bipolarnym
BJT ma emiter, bazę i kolektor. W tranzystorze NPN lub PNP zasada jest ta sama, ale polaryzacja złączy odwraca się razem z typem elementu. Właśnie dlatego sam skrót NPN/PNP ma znaczenie praktyczne, a nie tylko katalogowe.
| Elektroda | Rola w układzie | Co to znaczy w praktyce | Na co uważać |
|---|---|---|---|
| Emiter | Wprowadza nośniki do struktury | To punkt, od którego zaczyna się przepływ w tranzystorze bipolarnym | Nie myl z kolektorem, bo przy zamianie tranzystor zwykle traci wzmocnienie |
| Baza | Steruje przewodzeniem | Mały prąd bazy otwiera drogę większemu prądowi kolektora | W krzemie złącze baza-emiter zaczyna przewodzić zwykle około 0,6-0,7 V |
| Kolektor | Zbiera nośniki i oddaje moc do obciążenia | W wielu zastosowaniach to elektroda, przez którą płynie główny prąd obciążenia | Przy większych prądach liczy się odprowadzanie ciepła i napięcie nasycenia |
Od strony fizycznej emiter jest zwykle silniej domieszkowany, baza bardzo cienka i słabo domieszkowana, a kolektor ma większy zapas na odprowadzenie mocy. To nie są detale laboratoryjne - te różnice w budowie tłumaczą, dlaczego baza ma sterować, a nie „nieść” główny prąd.
W tranzystorze bipolarnym najważniejsze jest to, że baza nie niesie głównego prądu roboczego - ona go kontroluje. Dla początkujących to bywa nieintuicyjne, bo patrzą na schemat jak na zwykły przełącznik, a tutaj działa zależność prądowa, nie tylko „włącz i wyłącz”.
Jeśli układ ma pracować jako klucz, warto pamiętać o napięciu nasycenia kolektor-emiter, bo to właśnie ono decyduje o stratach mocy. Przy sterowaniu LED-ów, przekaźników czy małych silników różnica między poprawnie dobranym BJT a przypadkowym elementem staje się od razu widoczna na temperaturze i stabilności pracy.
Kiedy już wiadomo, co robi każda elektroda, pora zobaczyć, jak rozpoznać je na obudowie i na symbolu.
Jak odczytać wyprowadzenia z obudowy i schematu
W praktyce nie ufam samemu kształtowi obudowy. Ten sam wygląd zewnętrzny potrafi oznaczać różną kolejność nóżek w zależności od producenta, serii i typu tranzystora. To właśnie dlatego nota katalogowa jest ważniejsza niż domysły z forum albo odruchowe „tak zwykle bywa”.
- Na schemacie sprawdzam strzałkę na emiterze: w NPN jest na zewnątrz, w PNP do środka.
- W obudowach typu TO-92, SOT-23 czy TO-220 nie zakładam uniwersalnego pinoutu.
- Jeśli element ma oznaczenie alfanumeryczne, porównuję je z pełnym symbolem z noty katalogowej.
- W SMD zwracam uwagę na orientację obudowy, znacznik narożnika i stronę nadruku.
W TO-92 to szczególnie zdradliwe: jedna seria może mieć E-B-C, inna C-B-E, a z zewnątrz wyglądają niemal tak samo. To drobna rzecz, ale w praktyce potrafi odwrócić cały układ i spalić czas na szukanie błędu, którego nie widać na pierwszy rzut oka.
Strzałka na symbolu nie opisuje „kierunku działania całego prądu”, tylko pomaga odczytać typ tranzystora i polaryzację złącza emiter-baza. Gdy ten odruch wejdzie w krew, dużo łatwiej przejść do tranzystorów polowych, bo tam rola bramki jest już zupełnie inna.
Elektrody w tranzystorach polowych
W MOSFET-ach zamiast bazy masz bramkę, a zamiast emiter-kolektor występują źródło i dren. To zmienia sposób sterowania: bramka nie pobiera prądu w stanie ustalonym, tylko reaguje na napięcie względem źródła. Dla wielu układów energetycznych to właśnie dlatego MOSFET-y są dziś tak popularne.
| Elektroda | Rola w układzie | Co trzeba kontrolować | Praktyczny komentarz |
|---|---|---|---|
| Bramka | Steruje kanałem przewodzenia | Napięcie VGS i odporność na ESD | Wiele MOSFET-ów ma dopuszczalne VGS około ±20 V, ale zawsze trzeba sprawdzić konkretny model |
| Źródło | Punkt odniesienia dla sterowania | Różnicę potencjałów względem bramki | W układach low-side zwykle jest łatwiejsze do opanowania |
| Dren | Przenosi prąd obciążenia | BVDSS, straty na RDS(on) i temperaturę | Tu najczęściej „gubią się” waty, jeśli tranzystor jest źle dobrany |
Tu pojawia się ważny niuans: niski próg VGS(th) nie oznacza pełnego otwarcia. MOSFET może zacząć przewodzić przy kilku woltach, często w okolicach 1-4 V dla samego progu, ale do naprawdę małych strat potrzebuje zwykle odpowiednio wyższego napięcia sterującego, zależnie od modelu. Dlatego „logic-level” warto czytać jako zgodność z mikrokontrolerem, a nie jako gwarancję idealnego nasycenia.

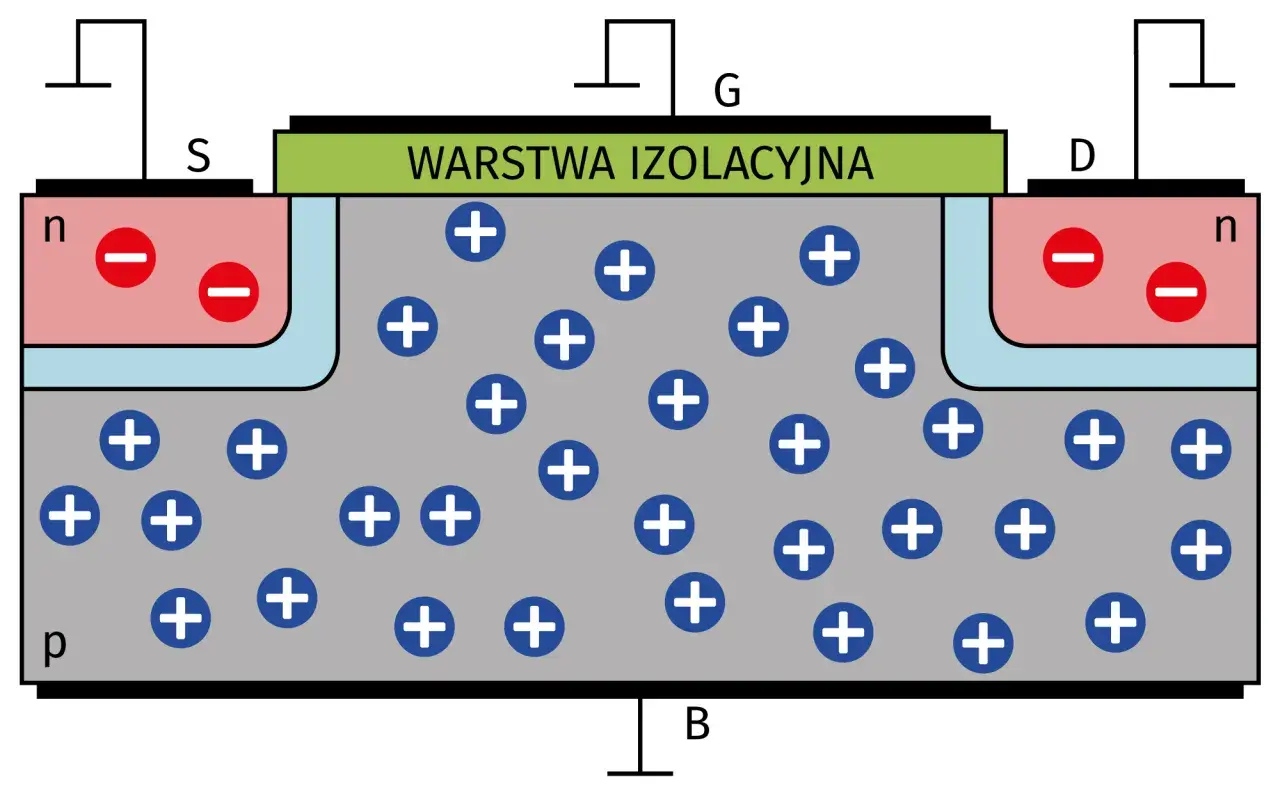

W MOSFET-ach bramka jest odizolowana warstwą tlenku, dlatego sterowanie odbywa się polem elektrycznym, a nie przepływem prądu sterującego. To właśnie odróżnia je od BJT i tłumaczy wysoką sprawność w układach zasilania.
W układach sterowanych z mikrokontrolera albo w projektach bateryjnych ten szczegół ma duże znaczenie. Jeśli bramka nie dostaje pełnego napięcia sterującego, tranzystor działa „prawie dobrze”, a to w elektronice jest najgorszy możliwy stan - grzeje się, traci sprawność i trudniej wykryć, że coś jest nie tak.
Kiedy znam już tę różnicę, łatwiej dobrać element do zadania, a nie tylko do napięcia i prądu z tabelki.
Jak rola elektrod wpływa na dobór tranzystora do układu
W praktyce nie wybieram tranzystora wyłącznie po tym, czy ma „dobrą moc”. Patrzę na to, czym chcę go sterować, jakie straty mogę zaakceptować i czy układ ma pracować liniowo, czy tylko jako przełącznik. W tym miejscu różnica między BJT a MOSFET-em robi się bardzo konkretna.
| Kryterium | BJT | MOSFET |
|---|---|---|
| Sposób sterowania | Prąd bazy | Napięcie bramka-źródło |
| Straty w stanie włączenia | Zależą od VCE(sat), które rośnie przy większym prądzie | Zależą głównie od RDS(on), zwykle korzystniejsze przy większych prądach |
| Łatwość wysterowania z mikrokontrolera | Dobra przy małych obciążeniach, ale potrzebuje prądu sterującego | Zwykle lepsza, bo bramka nie wymaga stałego prądu |
| Typowe zastosowanie | Małe klucze, proste wzmacniacze, układy analogowe | Przełączanie LED-ów, silników, przetwornic, zasilania bateryjnego |
| Ryzyko błędu | Pomylenie emiter-kolektor albo zbyt mały prąd bazy | Przegrzanie przy złym VGS lub uszkodzenie bramki ESD |
Jeśli projekt ma być energooszczędny, MOSFET zwykle wygrywa. Jeśli potrzebuję prostego, przewidywalnego rozwiązania do niewielkich prądów i nie przeszkadza mi pobór prądu sterującego, BJT nadal ma sens. Dla mnie najważniejsze jest jedno: dobór tranzystora zaczyna się od funkcji wyprowadzeń, a nie od samej obudowy.
Zostaje jeszcze najważniejsza praktyka montażowa: czego nie zgadywać przed pierwszym uruchomieniem.
Czego nie zgadywać przed wlutowaniem tranzystora
- Nie zakładam, że środkowa nóżka zawsze oznacza to samo.
- Nie mylę NPN z PNP ani kanału N z P, bo wtedy logika sterowania odwraca się całkowicie.
- Nie traktuję bramki MOSFET-a jak bazy BJT - to inny sposób sterowania i inna wrażliwość na błędy.
- Nie ignoruję diody pasożytniczej w MOSFET-ach, jeśli prąd może popłynąć w odwrotną stronę.
- Nie uruchamiam układu bez sprawdzenia maksymalnych napięć i prądów z noty katalogowej.
Jeżeli mam zostawić jedną praktyczną zasadę, to tę: najpierw identyfikuję funkcję wyprowadzenia, potem sprawdzam pinout, a dopiero na końcu lutuję element. Taka kolejność zajmuje minutę, a potrafi oszczędzić godzinę szukania zwarcia, przegrzewania albo braku działania całego układu.
