Najważniejsze rzeczy do zapamiętania przed montażem różnicówki
- Przez RCD przechodzą przewody czynne: w 1-fazie L i N, w 3-fazie L1, L2, L3 i N.
- Przewód PE nie przechodzi przez różnicówkę i trafia bezpośrednio na szynę ochronną.
- Neutralne za jedną różnicówką nie mogą mieszać się z innymi obwodami, bo to najczęstsza przyczyna przypadkowego wyzwalania.
- W domowych instalacjach najczęściej wybiera się typ A i czułość 30 mA, jeśli producent urządzeń nie wymaga inaczej.
- RCD nie zastępuje zabezpieczenia nadprądowego - musi współpracować z wyłącznikiem nadprądowym lub bezpiecznikiem.
- Po montażu trzeba wykonać test, a nie tylko „uznać”, że wszystko działa.
Jak działa różnicówka i czego od niej oczekiwać

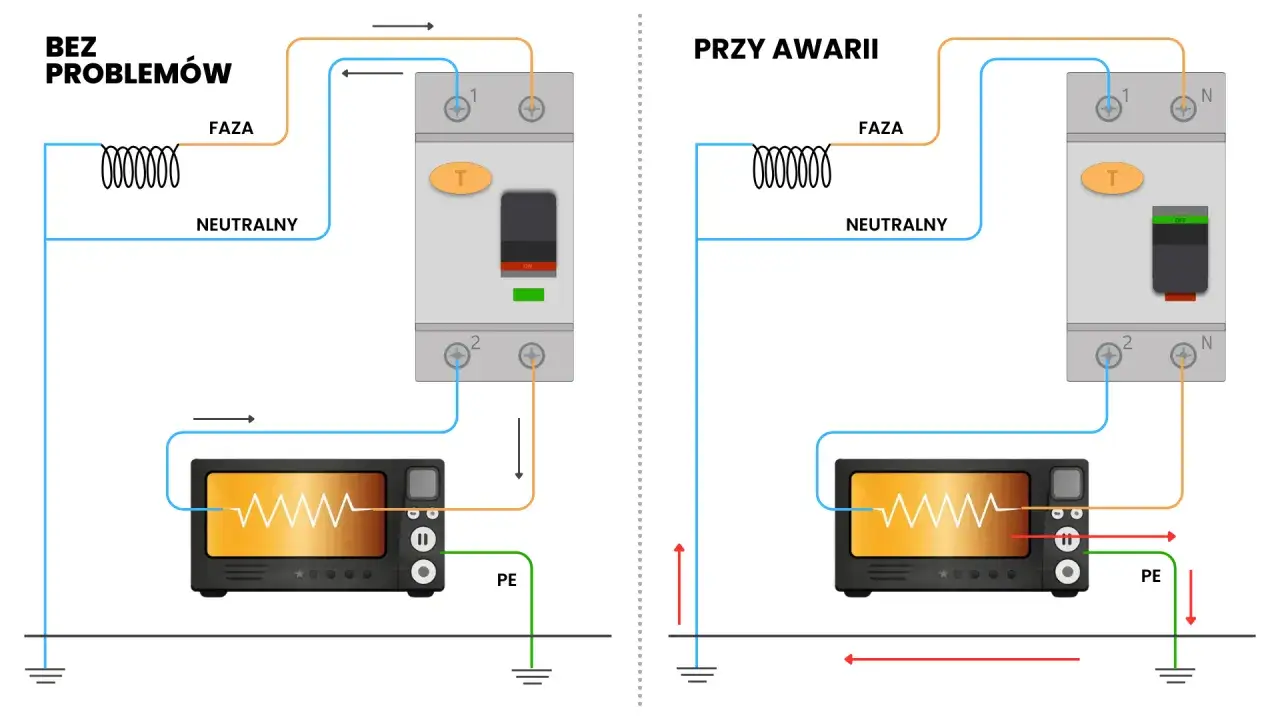

W praktyce zaczynam od prostej zasady: wyłącznik różnicowoprądowy porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część energii „ucieka” inną drogą - na przykład przez uszkodzoną izolację albo przez ciało człowieka - aparat wykrywa różnicę i odłącza zasilanie.
To nie jest zabezpieczenie od przeciążenia ani zwarcia. Od tego służą bezpieczniki i wyłączniki nadprądowe. Różnicówka ma chronić przed skutkami prądu upływu, dlatego w rozdzielnicy zwykle pracuje obok innych aparatów, a nie zamiast nich. W typowej instalacji domowej najczęściej spotyka się czułość 30 mA, bo to standard używany do ochrony przeciwporażeniowej.
Warto też rozróżnić typ urządzenia. Najprościej mówiąc, typ AC reaguje na czysty prąd przemienny, a typ A lepiej radzi sobie z obwodami, w których pojawia się elektronika, zasilacze czy nowocześniejsze sprzęty domowe. Jeśli w instalacji pojawiają się falowniki, elektronika mocy albo inne bardziej wymagające odbiorniki, dobór typu trzeba sprawdzić szczególnie uważnie. Gdy to już jest jasne, można przejść do samego schematu połączeń.
Jak wygląda poprawny schemat podłączenia w obwodzie jednofazowym
W układzie 1-fazowym sprawa jest z pozoru prosta, ale właśnie tu najczęściej powstają błędy. Do różnicówki wchodzą przewód fazowy L i neutralny N, a z wyjścia urządzenia wychodzą dalej na obwody chronione. Przewód ochronny PE nie przechodzi przez aparat ani przez jego przekładnik - idzie osobną drogą na szynę PE.
Najpraktyczniej myśleć o tym tak: wszystko, co ma być chronione przez daną różnicówkę, musi zamknąć się w jednym torze. Faza wchodzi do RCD, wraca przez RCD, a przewód ochronny omija aparat całkowicie. Jeśli neutralny z jednego obwodu zacznie mieszać się z neutralnym innego obwodu, urządzenie zacznie wyzwalać bez wyraźnej przyczyny.
| Element | Jak go prowadzić | Na co uważać |
|---|---|---|
| L | Zasilanie do wejścia RCD, potem wyjście na zabezpieczenia obwodów | Sprawdź oznaczenia zacisków na obudowie, nie opieraj się wyłącznie na przyzwyczajeniu |
| N | Przez RCD i dalej na dedykowaną listwę neutralną dla chronionych obwodów | Nie łącz go z neutralnymi spoza tego samego aparatu |
| PE | Bezpośrednio na szynę ochronną | Nie prowadzimy go przez różnicówkę |
W wielu aparatach zasilanie prowadzi się od góry, a wyjście na dół, ale ja zawsze powtarzam jedno: decyduje oznaczenie producenta, nie przyzwyczajenie z poprzedniej rozdzielnicy. Jeśli urządzenie ma wyraźnie opisane LINE i LOAD, trzeba trzymać się tej logiki. To samo dotyczy instalacji starszych, w których pojawia się przewód PEN - do tego wrócę za chwilę, bo tutaj łatwo narobić sobie problemów na lata. Z jednofazowym schematem wszystko staje się prostsze, gdy w grę wchodzi więcej faz i więcej obwodów.
Jak wygląda schemat dla instalacji trójfazowej
Różnicówka 3-fazowa nie jest „mocniejszą” wersją jednofazowej. To po prostu aparat przeznaczony do układu, w którym przez urządzenie przechodzą L1, L2, L3 i często także N. Przewód ochronny nadal omija aparat. W instalacjach domowych i półprofesjonalnych najczęściej spotyka się wyłączniki 4-polowe, bo pozwalają objąć ochroną także przewód neutralny, jeśli występuje w obwodzie.
To ważne szczególnie tam, gdzie masz mieszane obciążenia: część jednofazową, część trójfazową i elektronikę sterującą. W praktyce właśnie wtedy porządek w przewodach neutralnych decyduje o tym, czy rozdzielnica będzie pracowała spokojnie, czy zacznie wyzwalać przy każdej zmianie obciążenia.
| Przewód | Gdzie trafia | Dlaczego to ma znaczenie |
|---|---|---|
| L1, L2, L3 | Przez RCD do obwodów lub dalszych zabezpieczeń | RCD porównuje sumę prądów w całym torze |
| N | Przez RCD do dedykowanej listwy neutralnej | Neutralny musi wracać tą samą drogą, którą wyszedł |
| PE | Na szynę ochronną | Nie wolno go prowadzić przez element różnicowy |
Jeżeli w rozdzielnicy masz także obwody jednofazowe, każdy zestaw chroniony osobną różnicówką powinien mieć własną listwę neutralną. To drobiazg, który robi ogromną różnicę. W praktyce dobrze zrobiony schemat 3-fazowy nie polega na „więcej przewodów = więcej chaosu”, tylko na tym, że każdy tor jest czytelny i odseparowany. Skoro wiadomo już, jak prowadzić przewody, warto dobrać sam aparat tak, żeby pasował do obciążenia i charakteru instalacji.
Jak dobrać typ i parametry różnicówki
Jeśli schemat jest już jasny, dobór aparatu staje się drugim filtrem bezpieczeństwa. Tu nie chodzi wyłącznie o to, żeby urządzenie weszło na szynę DIN, ale żeby odpowiadało na realne warunki pracy w instalacji. Najczęściej patrzę na cztery rzeczy: typ, czułość, prąd znamionowy i liczbę biegunów.
| Parametr | Najczęstszy wybór | Kiedy wybrać inaczej |
|---|---|---|
| Typ | A | Gdy obwód ma elektronikę, zasilacze lub inne nowoczesne odbiorniki; typ AC zostawiam tylko tam, gdzie producent i warunki to dopuszczają |
| Czułość | 30 mA | 100 mA lub 300 mA częściej stosuje się jako ochronę selektywną albo przeciwpożarową, nie jako podstawową ochronę ludzi |
| Liczba biegunów | 2P dla 1-fazy, 4P dla 3-fazy | Dobór zależy od układu zasilania i tego, czy w obwodzie występuje neutralny |
| Prąd znamionowy | 40 A lub 63 A | Musi pasować do obciążenia rozdzielnicy i zabezpieczenia poprzedzającego |
| Selektywność | Standardowa | Gdy w rozdzielnicy pracuje kilka RCD, selektywny aparat upstream pomaga ograniczyć kaskadowe wyłączenia |
W nowoczesnych domach typ A jest zwykle bezpieczniejszym punktem wyjścia niż typ AC, bo instalacja coraz częściej zasila sprzęt z elektroniką, a nie wyłącznie proste odbiorniki rezystancyjne. Z kolei przy urządzeniach z falownikiem, ładowarką, napędem albo inną elektroniką mocy trzeba sprawdzić dokumentację producenta, bo czasem wymagany jest inny typ ochrony. Sam dobór to jednak dopiero połowa sprawy, bo nawet dobry aparat można zepsuć kilkoma prostymi błędami montażowymi. I właśnie o nich warto powiedzieć wprost.
Najczęstsze błędy, przez które instalacja zaczyna wariować
W praktyce najwięcej problemów nie bierze się z samej różnicówki, tylko z tego, co dzieje się wokół niej. Nieraz widzę rozdzielnicę, w której aparat jest dobry, ale neutralne są pomieszane, przewód ochronny prowadzony nie tak, jak trzeba, a po pierwszym uruchomieniu winna rzekomo jest „wadliwa różnicówka”. Zwykle to nie aparat jest problemem.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Wspólny neutralny dla kilku RCD | Losowe wyzwalanie, zwłaszcza po włączeniu większego obciążenia | Każda różnicówka powinna mieć własną listwę N dla chronionych obwodów |
| Przewód PE przeprowadzony przez RCD | Błędna praca zabezpieczenia i niezgodność z zasadą działania aparatu | PE prowadzimy bezpośrednio na szynę ochronną |
| Podłączenie w układzie TN-C bez wcześniejszego rozdziału PEN | Układ działa nieprawidłowo albo wcale nie powinien być tak wykonany | Najpierw wykonuje się poprawny rozdział PEN na PE i N w odpowiednim punkcie instalacji |
| Zignorowanie oznaczeń LINE/LOAD | Możliwe błędy działania lub trudna diagnostyka | Zawsze sprawdź instrukcję i oznaczenia na obudowie urządzenia |
| Dobór złego typu do elektroniki | Niepotrzebne wyzwalanie albo zbyt mała odporność na zakłócenia | W obwodach z elektroniką najczęściej lepiej sprawdza się typ A, a przy bardziej wymagających urządzeniach trzeba iść krok dalej |
Jest jeszcze jeden błąd, o którym rzadziej się mówi: wielu użytkowników zakłada, że skoro różnicówka „wybija”, to jest uszkodzona. Tymczasem często to sygnał, że aparat robi dokładnie to, do czego został stworzony - wykrywa upływ prądu. Jeśli coś wybija po podłączeniu nowego sprzętu albo po remoncie, problemem bywa raczej obwód niż sam RCD. Po takim sprawdzeniu warto przejść do testu, bo to jedyny moment, w którym szybko wychodzą na jaw błędy mechaniczne i montażowe.
Jak sprawdzić działanie po montażu i później w eksploatacji
Po uruchomieniu instalacji naciskam przycisk TEST i oczekuję natychmiastowego zadziałania. To prosty, ale potrzebny krok. Potwierdza on, że mechanizm wyzwalający reaguje, a tor różnicowy nie został podłączony przypadkowo. W wielu instrukcjach producentów pojawia się też zalecenie, żeby wykonywać taki test co miesiąc, bo aparat ma chronić ludzi i instalację, a nie tylko „ładnie wyglądać” w rozdzielnicy.
Sam przycisk TEST nie zastępuje jednak pomiarów. Po montażu warto sprawdzić skuteczność ochrony, czas zadziałania i zgodność połączeń z projektem albo schematem rozdzielnicy. Jeśli RCD nie reaguje na test albo działa wyraźnie inaczej niż powinien, nie odkładałbym tematu na później. W instalacji elektrycznej takie „poczekam, zobaczę” zwykle kończy się kolejną awarią w najmniej wygodnym momencie.Po teście dobrze jest też upewnić się, że wszystkie odbiorniki wróciły do właściwych obwodów, a opisy przy aparatach są czytelne. To mały detal, ale przy kolejnej awarii oszczędza bardzo dużo czasu. I właśnie ten porządek w rozdzielnicy prowadzi do ostatniej rzeczy, o której warto pamiętać, zanim zamknie się całą obudowę.
Dwa detale, które warto dopiąć przed zamknięciem rozdzielnicy
Najwięcej problemów po montażu nie wynika z samego aparatu, tylko z opisu i organizacji przewodów. Każdej różnicówce przypisz własną listwę neutralną, oznacz obwody i zostaw prosty schemat w drzwiach rozdzielnicy albo w dokumentacji. To nie jest ozdoba, tylko realna pomoc przy późniejszej rozbudowie, serwisie albo szukaniu usterki.
Jeśli instalacja łączy starsze obwody z nowymi, nie mieszaj ich na jednej różnicówce bez sprawdzenia całego układu. W praktyce to właśnie połączenie starego z nowym najczęściej generuje nieoczywiste błędy, które potem trudno odróżnić od „wadliwego” aparatu. Gdy masz choć cień wątpliwości co do układu TN-C, rozdziału PEN, doboru typu albo wykonania pomiarów, lepiej zlecić montaż elektrykowi z odpowiednimi uprawnieniami niż poprawiać instalację po fakcie.
