Uziom pionowy to jedno z tych rozwiązań, które brzmią technicznie, ale w praktyce rozstrzygają o bezpieczeństwie całej instalacji. W tym artykule wyjaśniam, jak działa taki pręt w gruncie, kiedy ma sens, z czego się go wykonuje, jak wygląda montaż i na co patrzeć przy odbiorze, żeby nie zostać z instalacją „na papierze”, a nie w realnym działaniu.
Najważniejsze rzeczy o uziomie pionowym, które warto znać od razu
- To pionowa elektroda wbijana w grunt, która odprowadza prądy zwarciowe i odgromowe do ziemi.
- Najczęściej wybiera się go tam, gdzie nie ma miejsca na otok albo nie opłaca się rozkopywać działki.
- Skuteczność zależy bardziej od warunków gruntu i długości elektrody niż od samej nazwy rozwiązania.
- W domach jednorodzinnych zwykle stosuje się pręty segmentowe o długości 1,5-3 m, a przy gorszym gruncie dokłada kolejne sekcje.
- Dobry montaż musi kończyć się pomiarem rezystancji i protokołem, a nie tylko wbiciem elementu w ziemię.
- Przy wyborze między uziomem pionowym, otokowym i fundamentowym liczy się teren, grunt, budżet i dostęp do istniejącej instalacji.
Czym jest uziom pionowy i kiedy ma sens
Najprościej mówiąc, to metalowy pręt lub zestaw prętów wbijanych w grunt, który stanowi drogę o możliwie małej rezystancji dla niepożądanych ładunków i prądów. W elektryce rozróżniam tu dwie rzeczy: uziom to sam element w ziemi, a uziemienie to cały układ, który łączy ten element z instalacją budynku. To rozróżnienie jest ważne, bo później łatwiej zrozumieć, dlaczego sam „szpik” nie wystarczy bez właściwego połączenia z resztą systemu.
W praktyce taki układ wybiera się najczęściej w dwóch sytuacjach. Pierwsza to budynek istniejący, gdzie rozkopywanie otoku byłoby po prostu kłopotliwe albo drogie. Druga to grunt, który lepiej „przyjmuje” elektrody wbijane niż rozwiązania poziome. Ja traktuję to jako rozwiązanie bardzo pragmatyczne: jeśli nie da się sensownie rozłożyć bednarki wokół obiektu, pionowa elektroda bywa najszybszą i najbardziej przewidywalną drogą do poprawy ochrony przeciwporażeniowej albo odgromowej.
Warto też pamiętać, że to nie jest magiczny skrót. W dobrym projekcie uziom pionowy bywa elementem większego układu, a nie jedyną odpowiedzią na wszystko. Tę różnicę najlepiej widać wtedy, gdy przejdziemy do samego działania i tego, dlaczego głębokość potrafi zmienić wynik bardziej niż sam materiał.
Jak działa i dlaczego głębokość ma znaczenie
Skuteczność takiego rozwiązania wynika z kontaktu z gruntem, a nie z samego metalu. Im większa powierzchnia styku elektrody z ziemią i im lepsze warunki w warstwie, do której docierasz, tym łatwiej rozproszyć prąd. To dlatego głębokość ma tak duże znaczenie: niższe warstwy gruntu są zwykle stabilniejsze wilgotnościowo i temperaturowo, a przez to często mają korzystniejsze parametry niż przesuszona, zmarznięta albo mocno piaszczysta warstwa przy powierzchni.
W praktyce jeden krótki pręt może działać przyzwoicie na działce z dobrym gruntem, ale na suchym, lekkim podłożu ten sam element potrafi dać rozczarowujący wynik. Z mojego punktu widzenia to jeden z najczęstszych błędów myślowych inwestorów: patrzą na metal, a nie na to, jak grunt „współpracuje” z elektrodą. Jeśli ziemia ma wysoką rezystywność, czyli słabo przewodzi prąd, trzeba szukać głębiej albo dołożyć kolejne elementy.

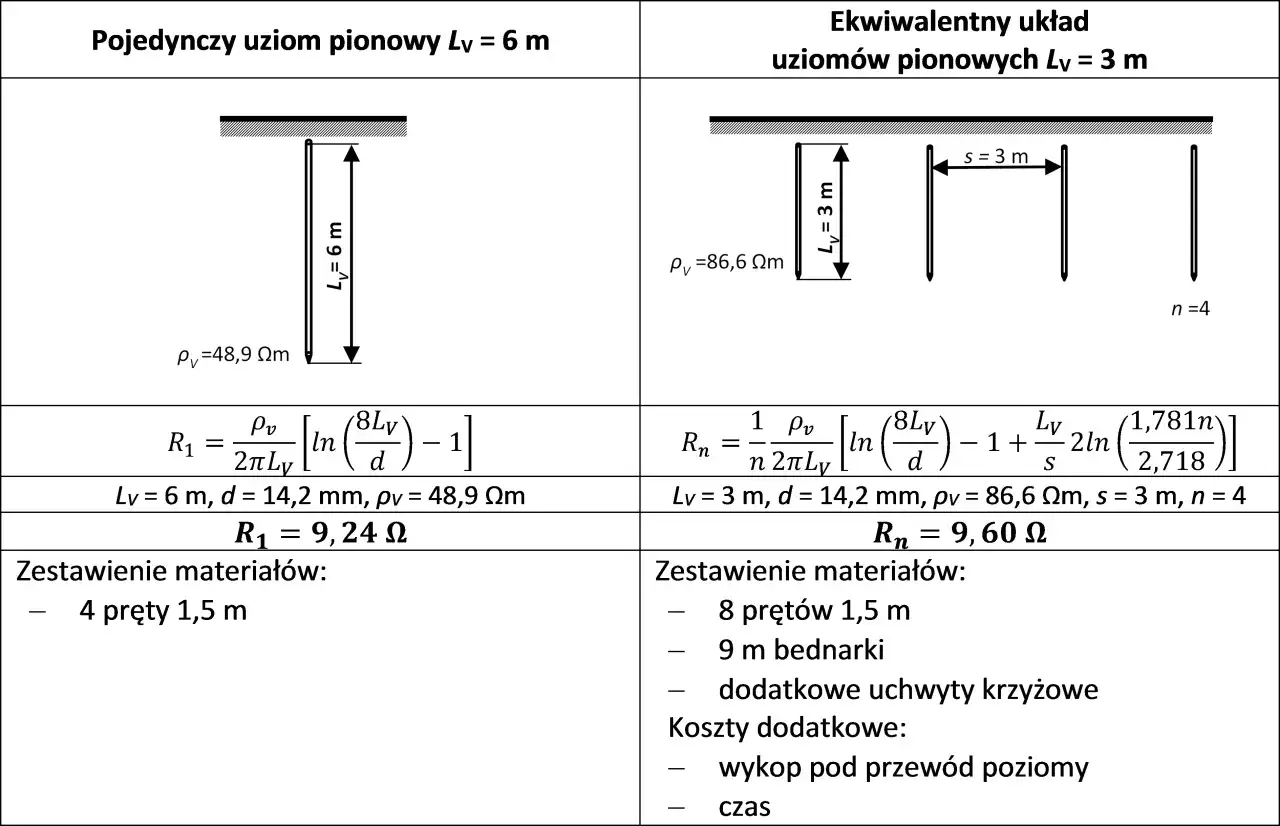

Właśnie dlatego w uziomach pionowych liczy się nie tylko pojedynczy pręt, ale też możliwość rozbudowy. Jeden dobrze osadzony element bywa dobrym startem, lecz kilka połączonych ze sobą elektrod często daje lepszy i bardziej stabilny wynik niż pojedyncza szpilka o podobnej łącznej długości. To prowadzi wprost do materiałów i parametrów, które najbardziej wpływają na końcowy efekt.
Z czego się go robi i które parametry mają znaczenie
Na rynku spotkasz kilka wariantów, ale w budownictwie jednorodzinnym najczęściej liczy się po prostu trwałość, łatwość montażu i odporność na korozję. Dobrze dobrany element ma służyć latami, więc nie wygrywa ten, kto jest najtańszy na półce, tylko ten, kto pasuje do gruntu i sposobu połączenia z instalacją.
| Parametr | Typowe wartości | Dlaczego to ważne |
|---|---|---|
| Długość pojedynczego elementu | 1,5-3 m, często w segmentach | Decyduje o dotarciu do głębszych warstw gruntu i o łatwości rozbudowy układu. |
| Średnica pręta | 16-20 mm | Wpływa na wytrzymałość mechaniczną i trwałość przy wbijaniu. |
| Materiał | Stal ocynkowana, stal miedziowana, stal nierdzewna, rzadziej miedź | Odpowiada za odporność korozyjną i zachowanie parametrów w czasie. |
| Połączenia | Gwintowane segmenty, złącza kontrolne, zaciski | Od jakości połączeń zależy stabilność elektryczna i możliwość późniejszego pomiaru. |
| Rozbudowa układu | Kolejne pręty co najmniej w odstępie zbliżonym do długości elektrody | Pomaga obniżyć rezystancję bez sztucznego „przyduszenia” jednego punktu. |
Najbardziej praktyczny wybór w domach to zwykle stal ocynkowana ogniowo albo miedziowana, bo łączą rozsądną cenę z dobrą trwałością. Stal nierdzewna sprawdza się tam, gdzie warunki korozyjne są trudniejsze, ale koszt jest wyższy. Kluczowe jest też to, by nie mieszać materiałów przypadkowo: różne metale w gruncie i na połączeniach mogą przyspieszać korozję galwaniczną, jeśli system jest źle zaprojektowany.
W tej sekcji najważniejsza lekcja jest prosta: nie patrz tylko na długość katalogową, ale na cały zestaw. To właśnie on decyduje, czy montaż będzie trwały i czy późniejszy pomiar ma szansę wyjść dobrze. Skoro to jasne, można przejść do samego wykonania, bo tam pojawia się najwięcej drobnych, ale kosztownych błędów.
Jak wygląda montaż krok po kroku
Montaż nie jest skomplikowany, ale wymaga dyscypliny. Jeśli ktoś wbija pręt „na oko”, bez sprawdzenia gruntu i bez miejsca na pomiar, to najczęściej kończy z instalacją, którą trudno zweryfikować. Ja zawsze patrzę na ten proces jak na połączenie robót ziemnych, ślusarskich i pomiarowych w jednym zadaniu.
- Sprawdzenie terenu - przed wbiciem elektrody trzeba upewnić się, że w ziemi nie biegną inne instalacje i że można bezpiecznie pracować w wybranym punkcie.
- Wbicie pierwszego segmentu - używa się młota udarowego albo specjalnego pogrążacza, dzięki czemu pręt schodzi pionowo i bez nadmiernego uszkadzania elementu.
- Dołożenie kolejnych sekcji - jeśli pierwszy odcinek nie daje dobrego wyniku, dokłada się następne segmenty, aż do uzyskania pożądanej skuteczności.
- Wykonanie połączenia - elektroda trafia do złącza kontrolnego, a stamtąd do przewodu uziemiającego lub bednarki prowadzącej do głównej szyny wyrównawczej, czyli GSW.
- Pomiar i opisanie wyniku - na końcu trzeba sprawdzić rezystancję i udokumentować rezultat, żeby instalacja nie była tylko „fizycznie wbita”, ale realnie potwierdzona.
Warto tu podkreślić jedną rzecz, którą często się bagatelizuje: złącze kontrolne musi pozostać dostępne. To ono umożliwia późniejszy pomiar i ewentualny serwis. Jeśli ktoś zasypie lub zabuduje ten punkt bez przemyślenia, utrudnia sobie diagnostykę na lata. Z kolei sama elektroda nie powinna kończyć pracy tuż przy powierzchni, bo wtedy rośnie ryzyko uszkodzeń mechanicznych i gorszej stabilności układu.
Gdy montaż jest już klarowny, naturalnie pojawia się pytanie, czy to rozwiązanie jest zawsze najlepsze. Tu właśnie przydaje się porównanie z innymi typami uziomów, bo w praktyce wybór rzadko bywa zero-jedynkowy.
Uziom pionowy, otok czy fundamentowy
Nie ma jednego najlepszego uziomu do wszystkiego. Są sytuacje, w których pionowy element jest bezkonkurencyjny, ale są też takie, w których lepiej sprawdzi się otok albo uziom fundamentowy. Jeśli ktoś chce podjąć dobrą decyzję, musi porównać nie tylko cenę, ale też ingerencję w teren, trwałość i łatwość uzyskania dobrego wyniku pomiaru.
| Rodzaj uziomu | Mocne strony | Ograniczenia | Kiedy zwykle wygrywa |
|---|---|---|---|
| Pionowy | Mała ingerencja w teren, łatwy do dołożenia w istniejącym budynku, dobry przy ograniczonej przestrzeni | Zależny od struktury gruntu, czasem wymaga kilku elektrod | Modernizacje, małe działki, trudny dostęp do otoku |
| Otokowy | Dobra powierzchnia kontaktu z gruntem, często stabilny wynik | Wymaga wykopu wokół obiektu i większej ingerencji w działkę | Nowe budynki i miejsca, gdzie można swobodnie wykonać wykop |
| Fundamentowy | Bardzo dobry, jeśli został zaplanowany na etapie budowy; zwykle trwały i ekonomiczny | Trudny do wykonania po fakcie, zależy od technologii fundamentu | Nowe domy na etapie wylewek i zbrojenia |
W praktyce najczęściej wygrywa nie „najlepszy technicznie” wariant, tylko ten, który da się wykonać poprawnie w danych warunkach. Dlatego w istniejącym domu pionowa elektroda bywa rozsądnym wyborem, a w nowym budynku fundamentowy uziom potrafi być po prostu bardziej naturalny. Wiele projektów kończy się zresztą układem mieszanym, bo to daje lepszą rezerwę i stabilniejsze wyniki niż trzymanie się jednej metody za wszelką cenę.
Skoro wiadomo już, kiedy który wariant ma sens, trzeba jeszcze powiedzieć o tym, co najbardziej interesuje inwestora po montażu: wynik pomiaru, typowe błędy i realne koszty. Bez tego łatwo pomylić „jest wbite” z „działa poprawnie”.
Jak sprawdzić skuteczność i nie wpaść w typowe błędy
Sam wygląd instalacji niczego nie gwarantuje. O skuteczności decyduje pomiar rezystancji uziomu, a ten wykonuje się odpowiednią metodą, najczęściej 3- lub 4-przewodową, a w niektórych układach także cęgową. Dla zwykłego użytkownika ważniejsze od samej techniki jest to, że pomiar powinien być wykonany rzetelnie, z właściwym rozłączeniem obwodu i z protokołem, który ktoś później może zweryfikować.
Przy instalacjach odgromowych często dąży się do wartości poniżej 10 Ω, ale nie jest to jeden uniwersalny próg dla każdego układu i każdej funkcji uziemienia. W ochronie przeciwporażeniowej liczy się cały system, projekt i warunki pracy instalacji, a nie tylko jedna liczba wyrwana z kontekstu. Jeśli grunt jest suchy albo bardzo piaszczysty, wynik potrafi się zmieniać wraz z porą roku, więc nie warto oceniać instalacji po jednym przypadkowym odczycie z najlepszego lub najgorszego dnia.
Najczęstsze błędy, które widzę w praktyce, są zaskakująco powtarzalne:
- zbyt krótki pręt wbity w słabą warstwę gruntu,
- brak dostępnego złącza kontrolnego,
- luźne albo źle dobrane zaciski,
- korozja na połączeniach, bo ktoś połączył elementy bez myślenia o kompatybilności materiałów,
- brak rozbudowy układu wtedy, gdy jeden element po prostu nie daje wystarczającego wyniku,
- pominięcie pomiaru po montażu, bo „przecież pręt jest wbity”.
Do tego dochodzi jeszcze jeden praktyczny detal: jeśli grunt jest bardzo suchy, wynik może być gorszy niż po opadach, ale to nie znaczy, że instalacja nagle stała się zła. To raczej sygnał, że projekt trzeba oceniać rozsądnie, a nie na podstawie jednego odczytu. I właśnie dlatego w następnym kroku warto spojrzeć na koszty oraz sytuacje, w których pionowy uziom naprawdę daje przewagę.
Kiedy to rozwiązanie wygrywa, a kiedy lepiej szukać alternatywy
Największą zaletą tego rozwiązania jest jego elastyczność. Jeśli działka jest mała, teren zagospodarowany, a rozkopanie otoku oznaczałoby spore straty w ogrodzie, pionowa elektroda zwykle wygrywa prostotą wykonania. Dobrze sprawdza się też przy modernizacji starego domu, w którym trzeba poprawić uziemienie bez wielkiego remontu.
Finansowo to nadal bywa rozsądna opcja. Pojedynczy segment lub prosty zestaw o długości około 1,5-3 m kosztuje zwykle od kilkudziesięciu do kilkuset złotych, zależnie od materiału i osprzętu. Za kompletny montaż z pomiarem w domu jednorodzinnym trzeba najczęściej liczyć od około 1000 do 2500 zł, a przy trudnym gruncie, większej liczbie elektrod albo dodatkowych pracach cena może wzrosnąć. To nadal bywa mniej inwazyjne niż otok, ale nie zawsze tańsze od dobrze zaplanowanego uziomu fundamentowego na etapie budowy.
Alternatywa ma więcej sensu wtedy, gdy:
- budujesz dom od zera i możesz od razu wtopić uziom w fundament,
- masz miejsce na wykop wokół budynku i chcesz uzyskać większą powierzchnię styku z gruntem,
- grunt jest tak wymagający, że pojedyncza szpilka nie daje stabilnego wyniku i trzeba budować układ mieszany,
- zależy ci na maksymalnej trwałości oraz łatwości późniejszych pomiarów i serwisu.
Ja patrzę na to bardzo praktycznie: jeśli inwestycja dotyczy modernizacji, pionowy uziom często jest najlepszym kompromisem między skutecznością, czasem pracy i ingerencją w teren. Jeśli jednak jesteś na etapie wznoszenia budynku, warto myśleć szerzej niż tylko o jednej elektrodzie, bo wtedy najłatwiej zrobić układ naprawdę porządnie.
Co dopilnować przed odbiorem, żeby układ naprawdę działał
Przy odbiorze zwracam uwagę na cztery rzeczy: dostępność złącza kontrolnego, jakość połączeń, wynik pomiaru i dokumentację. Bez tego nawet dobrze wbity pręt nie daje pewności, że instalacja spełnia swoją funkcję. Warto też upewnić się, że połączenia są zabezpieczone przed korozją i że zastosowano elementy dopasowane do siebie materiałowo, a nie przypadkową mieszankę z różnych systemów.
- Sprawdź, czy można wrócić do złącza kontrolnego bez rozkuwania terenu.
- Poproś o protokół pomiaru, a nie tylko ustne potwierdzenie.
- Upewnij się, że przewód uziemiający prowadzi do GSW i jest opisany.
- Nie traktuj jednej szpilki jako rozwiązania „na zawsze”, jeśli grunt jest trudny.
- Jeśli wynik jest graniczny, rozbuduj układ zamiast liczyć na szczęście.
W praktyce najwięcej wygrywa nie ten montaż, który wygląda najbardziej efektownie, ale ten, który da się później zmierzyć, utrzymać i rozbudować. Jeśli zainwestujesz w dobry materiał, poprawne połączenia i rzetelny pomiar, pionowy uziom staje się po prostu solidnym elementem bezpieczeństwa instalacji, a nie kolejnym punktem do odhaczenia w papierach.
