Nowoczesny licznik energii nie pokazuje tylko jednego stanu zużycia. Przewija kilka wartości, a każda z nich ma własne oznaczenie, dzięki któremu wiadomo, czy patrzysz na pobór z sieci, oddanie z instalacji PV, godzinę, datę czy taryfę. Właśnie temu służą kody OBIS: porządkują dane z licznika tak, żeby dało się je odczytać bez zgadywania. Poniżej rozkładam je na proste części, pokazuję najważniejsze rejestry i podpowiadam, gdzie najłatwiej się pomylić.
Najpierw kod, potem sama wartość
- 1.8.0 to podstawowy rejestr energii czynnej pobranej z sieci.
- 2.8.0 pokazuje energię oddaną, więc jest szczególnie ważny przy fotowoltaice.
- W taryfach wielostrefowych dochodzą rejestry 1.8.1, 1.8.2 i ich odpowiedniki dla oddawania energii.
- Licznik może pokazywać też datę, godzinę i aktywną taryfę, nie tylko stan zużycia.
- Najpewniejszy odczyt to ten zapisany razem z kodem, datą i, jeśli się da, zdjęciem wyświetlacza.
Jak standard OBIS porządkuje dane z licznika
OBIS to w praktyce słownik dla licznika energii. Dzięki niemu urządzenie nie musi opisywać każdej wartości pełnym zdaniem, tylko pokazuje krótki identyfikator, który mówi: „to jest pobór energii”, „to jest oddanie”, „to jest godzina” albo „to jest aktualna taryfa”. W standardzie IEC 62056-6-1 taka identyfikacja ma uporządkować wymianę danych między licznikiem, operatorem i systemami rozliczeniowymi.
Na ekranie domowego licznika najczęściej widzisz skrócony zapis, np. 1.8.0. W pełniejszej formie standard opiera się na układzie podobnym do A-B:C.D.E, ale dla użytkownika końcowego ważniejsze jest to, że każda liczba ma swoje zadanie. Ja zwykle tłumaczę to tak: pierwsza część mówi, co jest mierzone, a kolejne doprecyzowują, w którym wariancie i w jakiej strefie.
| Element | Co oznacza w praktyce | Przykład z licznika |
|---|---|---|
| 1 | Rodzaj medium, czyli energia elektryczna | Dotyczy licznika prądu |
| 1.8 | Energia czynna pobrana z sieci | Podstawowy stan zużycia |
| 2.8 | Energia czynna oddana do sieci | Ważne przy instalacji PV |
| 0.9.1 | Aktualny czas | Kontrola zegara licznika |
| 0.9.2 | Aktualna data | Sprawdzenie zgodności wskazań |
| 0.2.2 | Aktywna grupa taryfowa | Pomaga odróżnić strefę rozliczeń |
Ta struktura sprawia, że licznik nie miesza danych o zużyciu z informacją o czasie czy taryfie. Kiedy już to rozumiesz, łatwiej odczytasz konkretne wartości z ekranu i nie pomylisz zwykłego stanu licznika z rejestrem pomocniczym.
Najważniejsze oznaczenia, które widzi większość użytkowników
W codziennym użyciu nie trzeba znać całego standardu. Zdecydowana większość osób chce po prostu wiedzieć, który ekran spisać do rozliczenia i co oznaczają cyfry przewijające się na wyświetlaczu. Właśnie dlatego warto zapamiętać kilka rejestrów, które pojawiają się najczęściej w domowych licznikach.
| Kod | Co pokazuje | Kiedy ma największe znaczenie |
|---|---|---|
| 1.8.0 | Energia czynna pobrana całodobowo | Podstawowy odczyt w taryfie jednostrefowej |
| 1.8.1 | Energia pobrana w pierwszej strefie | Taryfy wielostrefowe, np. z podziałem na dzień i noc |
| 1.8.2 | Energia pobrana w drugiej strefie | Rozliczenia w drugiej strefie czasowej |
| 2.8.0 | Energia czynna oddana całodobowo | Instalacje prosumenckie i fotowoltaika |
| 2.8.1 | Energia oddana w pierwszej strefie | Gdy oddawanie energii też rozlicza się strefowo |
| 2.8.2 | Energia oddana w drugiej strefie | Warianty z podziałem na więcej niż jedną strefę |
| 5.8.x - 8.8.x | Rejestry energii biernej w różnych wariantach | Głównie bardziej zaawansowane instalacje i rozliczenia |
| 0.9.1 / 0.9.2 | Godzina i data | Weryfikacja pracy licznika i zgodności ekranu |
| 0.2.2 | Aktywna taryfa | Kontrola, czy licznik pracuje w oczekiwanym trybie |
W praktyce najważniejsze są trzy rzeczy: pobór, oddanie i strefa taryfowa. Reszta bywa bardzo przydatna, ale zwykłemu użytkownikowi najczęściej nie jest potrzebna do codziennego odczytu. Kiedy masz już tę listę w głowie, sam proces sprawdzania wskazań robi się dużo prostszy.
Jak odczytać licznik bez zgadywania

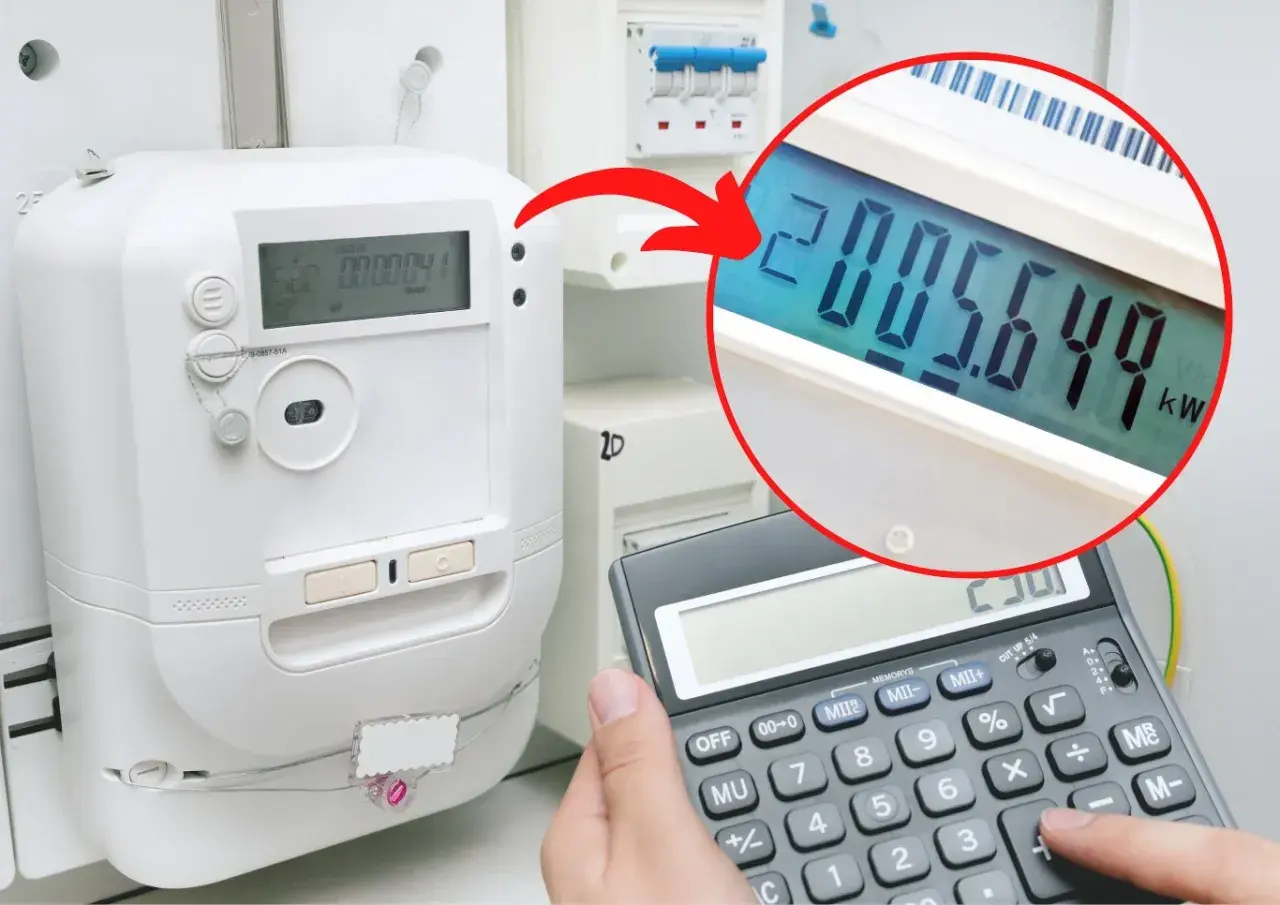

Ja zwykle zaczynam od prostej zasady: najpierw identyfikuję kod, dopiero potem przepisuję wartość. Sama liczba bez oznaczenia potrafi wprowadzić w błąd, bo na ekranie przewijają się różne rejestry i nie każdy z nich nadaje się do rozliczenia. W licznikach z wyświetlaczem LCD dane zmieniają się cyklicznie, więc czasem wystarczy chwila cierpliwości, a czasem trzeba użyć przycisku przewijania.
- Spójrz na mały kod w rogu wyświetlacza i sprawdź, co oznacza dana pozycja.
- Odczytaj wartość liczbą dużą, zwykle podaną w kWh.
- Zapisz kod razem z wartością, a najlepiej dodaj też datę odczytu.
- Jeśli licznik pokazuje strefy, spisz osobno 1.8.1 i 1.8.2 albo te rejestry, które wskazuje operator.
- Przy instalacji PV dopisz również rejestr oddawania, czyli zwykle 2.8.0.
- Gdy ekran przełącza się automatycznie, poczekaj na właściwą pozycję zamiast przepisywać pierwszą lepszą wartość.
Warto też pamiętać, że licznik nie zawsze pokazuje wszystko w tej samej kolejności. Inny model, inny operator, inny układ menu i już sekwencja wygląda odmiennie. Dlatego fotografia ekranu bywa lepsza niż sam ręczny zapis, zwłaszcza gdy odczyt ma być podstawą rozliczenia lub reklamacji.
Najważniejsza lekcja jest prosta: nie spisuj „jakiejkolwiek liczby” tylko po to, żeby zakończyć odczyt. Lepiej poświęcić 20 sekund więcej niż potem poprawiać źle zanotowany stan licznika.
Co zmienia taryfa i instalacja PV
Tu najłatwiej zobaczyć, po co w ogóle istnieją różne rejestry. W taryfie jednostrefowej, takiej jak typowa G11, zwykle interesuje Cię jeden główny stan poboru. W taryfach wielostrefowych licznik rozdziela zużycie na strefy, więc sama suma na ekranie może nie wystarczyć do pełnego zrozumienia rachunku. Czasem licznik pokazuje też dodatkowe wskazania pomocnicze, które pomagają sprawdzić, czy strefy są poprawnie przypisane.
| Scenariusz | Na co patrzeć | Co najczęściej się myli |
|---|---|---|
| Taryfa jednostrefowa | 1.8.0 | Branie za osobne stany tego, co jest tylko wariantem technicznym |
| Taryfa wielostrefowa | 1.8.1 i 1.8.2 | Spisanie tylko jednej strefy i pominięcie drugiej |
| Instalacja fotowoltaiczna | 2.8.0 oraz strefowe rejestry oddawania | Pomieszanie energii pobranej z oddaną do sieci |
| Rozliczenia z energią bierną | Rejestry 5.8.x - 8.8.x | Przekonanie, że są zawsze bez znaczenia |
Przy prosumenckiej instalacji PV najważniejsze jest zrozumienie, że licznik rozdziela dwa kierunki przepływu energii. Jedna część pokazuje pobór z sieci, druga oddanie nadwyżki. To nie jest kosmetyka, tylko podstawa poprawnego rozliczenia. Właśnie dlatego rejestry eksportu energii są tak ważne, nawet jeśli na pierwszy rzut oka wyglądają jak „kolejna liczba” na ekranie.
Jeśli widzisz w swoim liczniku więcej pozycji niż tylko pobór i data, nie zakładaj od razu, że coś jest nie tak. W wielu modelach to normalne: licznik po prostu pokazuje pełniejszy obraz pracy instalacji. Z taką mapą łatwiej przejść do najczęstszych pomyłek, które psują odczyt bardziej niż sam sprzęt.
Najczęstsze pomyłki przy odczycie i jak ich uniknąć
Najwięcej błędów nie wynika z trudnego standardu, tylko z pośpiechu. Sam widzę to najczęściej wtedy, gdy ktoś przepisuje pierwszą widoczną wartość albo myli strefę z sumą całkowitą. To drobiazgi, ale przy rozliczeniu potrafią narobić zbędnego zamieszania.
- Mylenie 1.8.0 z 1.8.1 - w części liczników jednostrefowych te wartości mogą być identyczne, ale nie oznacza to, że zawsze możesz je traktować zamiennie.
- Spisywanie samej liczby bez kodu - bez oznaczenia nie wiadomo, czy patrzysz na pobór, oddanie, godzinę czy taryfę.
- Ignorowanie taryfy - przy G12 lub podobnych planach sama suma nie pokazuje całego obrazu zużycia.
- Pomijanie energii oddanej - przy PV to podstawowy błąd, bo rozlicza się osobno dwa kierunki przepływu energii.
- Zakładanie, że każdy licznik ma identyczne menu - producenci i operatorzy różnią się układem wyświetlania.
- Bagatelizowanie rejestrów biernych - w domach nie są zwykle kluczowe, ale w niektórych rozliczeniach mają znaczenie techniczne lub finansowe.
Jest jeszcze jeden praktyczny detal: jeżeli licznik pokazuje kod w małym rogu, a wartość dużą cyfrą w centrum, to właśnie ten mały kod powinien prowadzić odczyt. Wiele osób robi odwrotnie i przez to zapisuje poprawną liczbę przy złym opisie. Gdy chcesz uniknąć korekt, trzymaj się zasady „kod, wartość, data” w tej właśnie kolejności.
W razie wątpliwości nie porównuję losowych ekranów z internetu, tylko sprawdzam legendę na obudowie licznika albo dokumentację konkretnego modelu. To dużo pewniejsze niż zgadywanie na podstawie podobnego urządzenia. A kiedy masz już opanowane pułapki, zostaje jeszcze ostatni krok: dobrze archiwizować odczyt.
Co spisać, zanim ekran przewinie się dalej
Jeżeli odczyt ma Ci się przydać później, zapisuj go jak małą notatkę serwisową, a nie jak jedną wyrwaną z kontekstu liczbę. W praktyce najlepiej trzymać razem kod, wartość, datę i informację, którego licznika dotyczy wpis. To trwa krócej niż późniejsze wyjaśnianie rozbieżności, zwłaszcza po wymianie licznika albo przy zmianie taryfy.
- Kod OBIS z ekranu.
- Wartość w kWh dokładnie tak, jak jest pokazana.
- Data odczytu i, jeśli to możliwe, godzina.
- Numer licznika lub chociaż zdjęcie tabliczki znamionowej.
- Zdjęcie ekranu, szczególnie przy PV i rozliczeniach okresowych.
Takie podejście ma jeszcze jedną zaletę: pozwala szybko wychwycić, czy licznik pokazuje to, czego oczekujesz. Gdy na tabliczce znamionowej jest legenda albo dodatkowy opis kodów, traktuję go jako nadrzędny wobec ogólnych tabel, bo szczegóły menu potrafią się różnić między producentami. I właśnie dlatego najlepszy odczyt to nie ten najbardziej „szacunkowy”, tylko ten najlepiej udokumentowany.
Jeśli chcesz korzystać z licznika bez niepotrzebnych pomyłek, pamiętaj o prostej kolejności: rozpoznaj kod, sprawdź strefę, zapisz wartość i zachowaj kontekst. Wtedy nawet skromny wyświetlacz staje się czytelnym narzędziem, a nie zbiorem przypadkowych cyferek.
