Uziemienie w starej instalacji - Dlaczego sam bolec nie wystarczy?

Stara instalacja elektryczna nie staje się bezpieczna od samego założenia gniazda z bolcem. Żeby realnie poprawić ochronę domowników i sprzętu, trzeba najpierw ustalić układ sieci, sprawdzić stan przewodów i dopiero dobrać sposób modernizacji: od rozdziału PEN, przez nowy uziom, po pełną wymianę obwodów. W praktyce najważniejsze są tu nie same gniazdka, tylko logika całego układu i pomiary, które potwierdzają, że ochrona zadziała wtedy, kiedy będzie potrzebna.

Od czego naprawdę zaczyna się bezpieczna modernizacja

Ja zawsze zaczynam od pytania, czy mam do czynienia z układem dwuprzewodowym, czy z instalacją, w której istnieje już sensowny przewód ochronny. W starych mieszkaniach, zwłaszcza sprzed 2003 r., bolce w gniazdach bywają połączone z przewodem neutralnym, co daje tylko częściową ochronę i nie rozwiązuje problemu tak, jak pełne uziemienie. Liczą się też materiały: aluminium, krusząca się izolacja, stara rozdzielnica z bezpiecznikami topikowymi i brak miejsca na nowe zabezpieczenia to sygnał, że „mała poprawka” może być złudzeniem.

Uziemienie to fizyczne połączenie części instalacji z ziemią, a połączenia wyrównawcze wyrównują potencjały metalowych elementów w budynku, żeby nie pojawiały się na nich groźne różnice napięć. To rozróżnienie jest ważne, bo wiele osób myli sam bolec w gniazdku z rzeczywistą ochroną przeciwporażeniową. Nie patrzę też wyłącznie na kolory żył, bo w starej instalacji potrafią one wprowadzić w błąd bardziej niż pomóc.

Jeśli w tym miejscu wychodzi, że przewody są kruche, zasilanie nie ma jasnego podziału, a rozdzielnica nie nadaje się do rozbudowy, to najczęściej nie ma sensu iść w doraźne triki. Dopiero po takiej ocenie da się uczciwie wskazać, czy wystarczy lokalna modernizacja, czy potrzebna jest większa przebudowa.

Które rozwiązanie ma sens w starej instalacji

W praktyce widzę trzy scenariusze, które naprawdę mają znaczenie. Pierwszy to uporządkowanie układu TN-C przez rozdział PEN na PE i N. Drugi to wykonanie własnego uziomu, najczęściej w domu jednorodzinnym. Trzeci to pełna wymiana instalacji, gdy stara sieć jest już zbyt słaba, żeby cokolwiek robić półśrodkami.

W blokach sytuacja jest trudniejsza niż w domach, bo pojedynczy lokal rzadko da się sensownie uziemić bez współpracy administracji i bez sprawdzenia całej części wspólnej. Dlatego „zerowanie” w starym układzie traktuję jako rozwiązanie historyczne albo doraźne, a nie jako docelową modernizację. Jeśli planujesz też sprzęty bardziej wymagające energetycznie, takie jak płyta indukcyjna, pompa ciepła, ładowarka do auta czy rozbudowane AGD, tym bardziej nie warto iść na skróty.

Gdy wiem, który wariant ma sens, przechodzę do samej kolejności prac. I właśnie tu najłatwiej odróżnić dobrze zrobioną modernizację od pozornego „udoskonalenia” gniazdek.

Jak wygląda poprawna modernizacja krok po kroku

Nie zaczynam od przykręcania nowych gniazd. Najpierw musi powstać układ ochrony, który ma sens elektryczny, a dopiero potem dobiera się osprzęt. W praktyce kolejność wygląda tak:

1. Sprawdzenie istniejącego układu - elektryk ocenia, czy instalacja pracuje w TN-C, czy da się z niej wydzielić PE i N, a także w jakim stanie są przewody, rozdzielnica i zabezpieczenia.
2. Pomiary diagnostyczne - sprawdza się ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i stan uziemienia. Bez tego nie wiadomo, czy ochrona zadziała przy awarii.

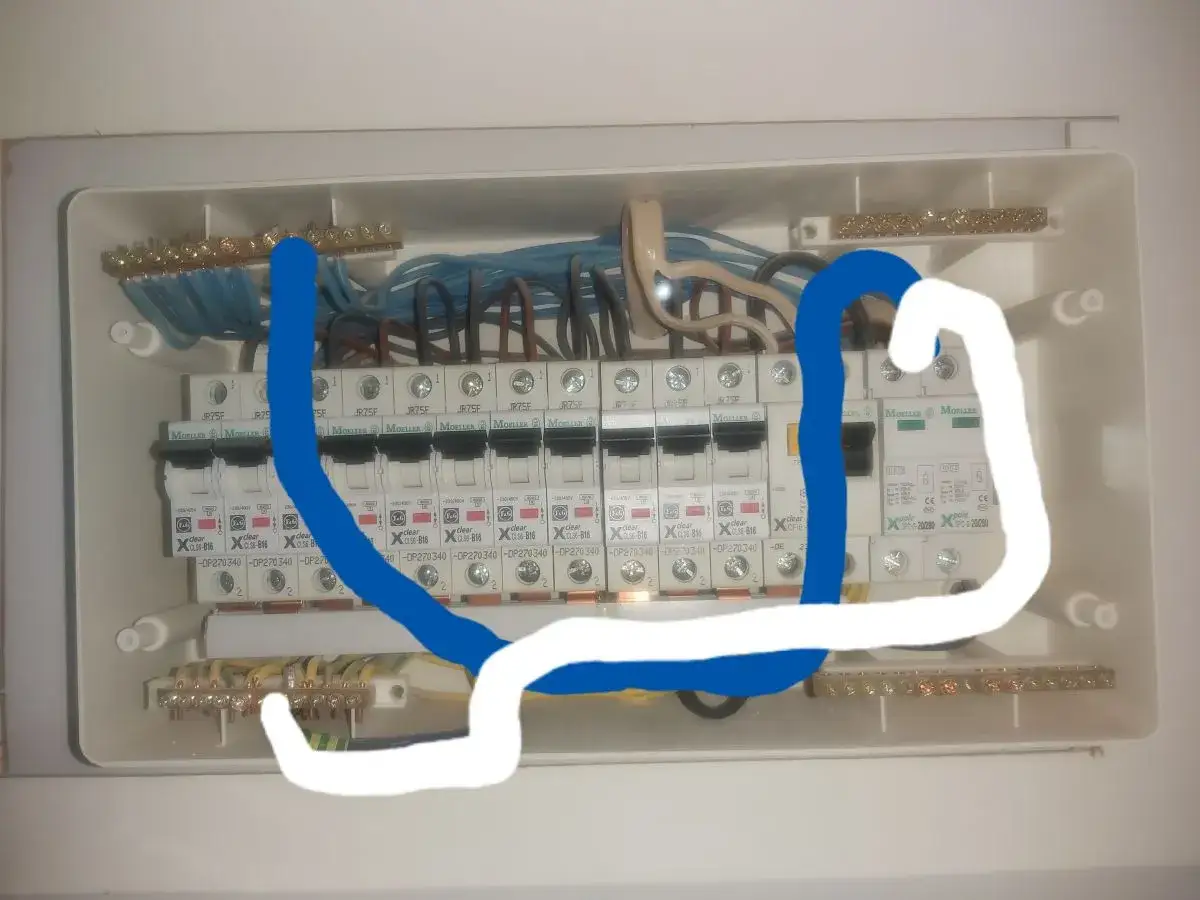

3. Rozdział PEN - jeśli układ na to pozwala, przewód PEN rozdziela się na osobne PE i N w odpowiednim miejscu rozdzielnicy lub złącza, a punkt rozdziału trzeba uziemić.

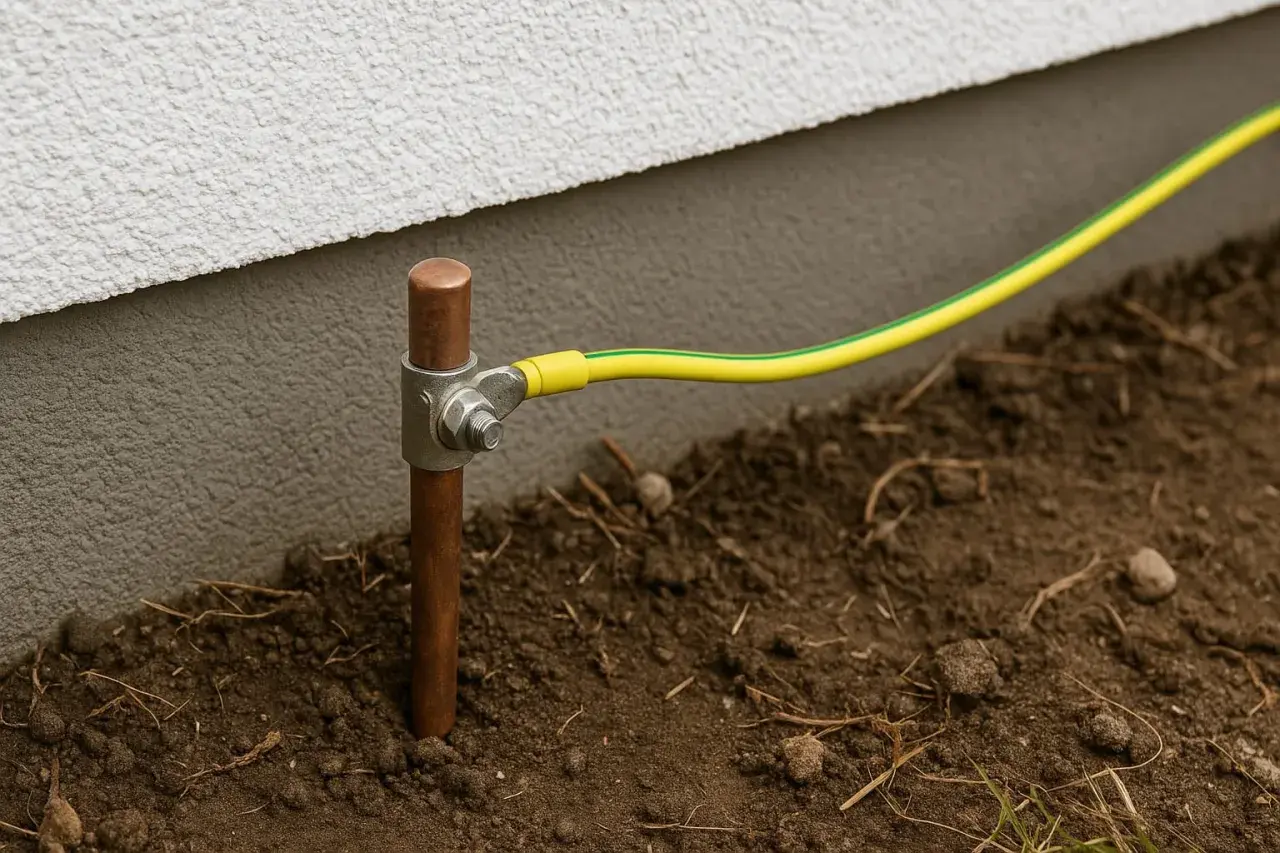

4. Wykonanie uziomu - w domu jednorodzinnym najczęściej robi się uziom szpilkowy albo otokowy; przy generalnym remoncie najlepszy jest uziom fundamentowy, ale w istniejącym budynku nie zawsze jest już możliwy.
5. Nowe obwody - do gniazd i odbiorników o większym poborze prądu prowadzi się przewody trzyżyłowe, a nie „łata” starego dwuprzewodowego układu.
6. Połączenia wyrównawcze - łączy się metalowe elementy wymagające wyrównania potencjałów, na przykład wybrane części instalacji wodnej lub grzewczej, zgodnie z zasadami i projektem.
7. Ochrona różnicowoprądowa - wyłącznik RCD, zwykle 30 mA, montuje się jako dodatkową warstwę ochrony, ale tylko wtedy, gdy instalacja ma właściwie wykonany PE i poprawnie rozdzielony PEN.
8. Odbiór i protokół - po wszystkim wykonuje się pomiary końcowe i zapisuje wyniki. Bez tego trudno mówić o realnej poprawie bezpieczeństwa.

Samoczynne wyłączenie zasilania to zasada, na której opiera się większość współczesnej ochrony przeciwporażeniowej: przy uszkodzeniu instalacji zabezpieczenie ma odłączyć napięcie szybciej, niż obudowa urządzenia stanie się groźna dla użytkownika. Właśnie dlatego nie warto zaczynać od samego osprzętu, tylko od układu i pomiarów. Po takiej kolejności przechodzę już do liczb, bo one pokazują, czy ochrona działa w praktyce.

Jakie pomiary mówią, że ochrona działa naprawdę

Przycisk test na wyłączniku różnicowoprądowym nie wystarcza, żeby uznać instalację za bezpieczną. To dobry sygnał kontrolny, ale nie zastąpi pomiarów, które pokazują, czy przewody, uziom i zabezpieczenia tworzą spójny system. Ja patrzę na pięć rzeczy.

• Ciągłość przewodów ochronnych - sprawdza, czy PE i połączenia wyrównawcze nie mają przerw.
• Impedancja pętli zwarcia - mówi, czy przy zwarciu zabezpieczenie odetnie zasilanie w odpowiednim czasie.
• Rezystancja uziomu - pokazuje, jak skutecznie instalacja odprowadza niebezpieczne ładunki do gruntu.
• Rezystancja izolacji - wykrywa zużyte lub uszkodzone przewody, zanim zrobią problem pod obciążeniem.
• Test RCD - potwierdza, czy wyłącznik różnicowoprądowy rzeczywiście reaguje na prąd upływu, a nie tylko „jest w rozdzielnicy”.

W praktyce dobre wyniki pomiarów są ważniejsze niż deklaracje typu „to było sprawdzane kilka lat temu”. W starych instalacjach warunki potrafią się zmieniać szybciej, niż właściciel zdaje sobie sprawę, zwłaszcza gdy ktoś wymienił fragment przewodów, dołożył nowe gniazdo albo podłączył mocniejsze urządzenie. Gdy liczby się zgadzają, można mieć większą pewność, że ochrona zadziała także po przebiciu izolacji.

To prowadzi do kolejnego pytania, które zadaje sobie prawie każdy właściciel starego mieszkania albo domu: czego absolutnie nie robić, nawet jeśli brzmi to jak szybkie rozwiązanie.

Czego nie robić, nawet jeśli wydaje się to szybkim skrótem

Tu mam najkrótszą odpowiedź: nie wolno udawać uziemienia. Najczęstsze błędy wyglądają niewinnie, ale właśnie one tworzą najgorsze awarie.

• Nie mostkuj N z bolcem w każdym gniazdku - to nie jest nowoczesne uziemienie, tylko obejście, które działa wyłącznie w ściśle określonym układzie i po weryfikacji przewodu PEN.
• Nie korzystaj z rury wodnej, gazowej ani kaloryfera jako „gotowej ziemi” - metalowe przewody wodociągowe mogą pełnić rolę uziomu tylko w szczególnych warunkach, zgodnie z normami i za zgodą operatora sieci; w domu to nie jest domyślny skrót.
• Nie zakładaj RCD na czystym TN-C - wyłącznik różnicowoprądowy potrzebuje poprawnie rozdzielonych funkcji ochronnej i neutralnej.
• Nie ufaj samym kolorom przewodów - w starych instalacjach kolory nie zawsze odpowiadają obecnym standardom.
• Nie uznawaj przedłużacza z bolcem za naprawę - to tylko przenosi problem dalej.
• Nie zostawiaj metalowych obudów urządzeń bez sprawdzonej ochrony - lodówka, pralka, piekarnik czy komputer zasługują na instalację, która rzeczywiście odprowadzi błąd do ziemi, a nie tylko „wygląda poprawnie”.

Największy błąd, jaki widzę w praktyce, polega na tym, że ktoś chce naprawić jeden punkt, a ignoruje cały system. W elektryce taki skrót bywa dużo droższy niż porządna modernizacja, bo zamiast rozwiązania dostaje się jedynie poczucie bezpieczeństwa. Gdy odrzuci się te pozorne naprawy, dużo łatwiej policzyć realny koszt i sens całej inwestycji.

Ile to kosztuje i kiedy lepiej wymienić wszystko

W 2026 r. widełki są szerokie, bo cena zależy od dostępu do gruntu, stanu rozdzielnicy, liczby obwodów i tego, czy modernizujesz mieszkanie, czy dom. Samo hasło „zrobić uziemienie” niewiele mówi, dopóki nie wiadomo, czy chodzi o jeden uziom, rozdział PEN, kilka nowych obwodów czy pełną wymianę instalacji.

W mojej ocenie pełna wymiana przestaje być „zbyt droga”, kiedy stara instalacja ma kilka jednoczesnych problemów: aluminium, brak PE, stary układ topikowy, brak miejsca w rozdzielnicy i rosnące zapotrzebowanie na energię po stronie domowej elektroniki i AGD. Wtedy dokładanie kolejnych obejść zwykle tylko zwiększa ryzyko i późniejszy koszt napraw. Jeśli jednak instalacja jest względnie zdrowa, a problem dotyczy głównie braku ochrony, rozdział PEN i nowy uziom mogą być rozsądnym kompromisem.

Po finansach zostaje jeszcze ostatnia rzecz, którą lubię dopilnować osobiście, bo to ona decyduje, czy modernizacja faktycznie przyniosła spokój na lata, czy tylko ładniej wygląda na ścianie.

Co dopilnować po pracach, żeby instalacja nie udawała bezpiecznej

Po zakończeniu robót nie zamykam tematu na poziomie „działa”. Zawsze proszę o dokumentację i sprawdzam, czy ktoś zostawił po sobie układ, który da się utrzymać i serwisować za rok, dwa i pięć lat.

• Protokół z pomiarów - bez niego trudno ocenić, czy modernizacja rzeczywiście poprawiła bezpieczeństwo.
• Opis rozdzielnicy - obwody powinny być opisane czytelnie, żeby później nie szukać „na ślepo”.
• Wyraźny podział PE i N - po rozdziale nie powinno się ich ponownie mieszać w instalacji odbiorczej.
• Regularny test RCD - przycisk test warto sprawdzać okresowo, bo to najprostsza kontrola działania wyłącznika.
• Spójność z dalszym wyposażeniem - jeśli planujesz UPS, serwer domowy, inteligentny dom, pompę ciepła albo ładowarkę samochodową, instalacja musi być gotowa na dodatkowe obciążenia i zakłócenia.

Najrozsądniejsza odpowiedź na pytanie o uziemienie w starej instalacji brzmi więc: nie jednym trikiem, tylko diagnostyką, właściwym podziałem układu, nowym uziomem albo pełną wymianą obwodów. Jeśli masz wątpliwość, czy w twoim budynku da się to zrobić bez przebudowy całej instalacji, traktuj to jako sygnał do pomiarów, nie do eksperymentów. W elektryce właśnie takie podejście najczęściej oszczędza zarówno pieniądze, jak i kłopoty.
